Producttype	Hydraulische cilinder voor werkplaatspers
Merk	Vevor
Model	ZX0901 (ITM 30T)
Nominale capaciteit	30 ton (30T)
Maximale slag	125 mm
Maximale werkhoogte	938 mm
Minimale afstand (gesloten)	65 mm
Type voeding	Handmatige hydraulische pomp
Gewicht (geschat)	25 kg
Materiaal	Staal
Kleur	Rood (voornamelijk)
Beoogd gebruik	Persen, buigen, richten en vormen in de werkplaats
Hydraulisch systeem	Enkelwerkende cilinder
Olievolume	Hydraulische olie 15# (Niveau onder vulgat)
Onderhoud	Inspecteer voor gebruik, reinig met vochtige doek, smeer oppervlakken
Veiligheid	Niet meer dan 30T, vermijd excentrische belasting, houd veiligheidsafstand
Reserveonderdelen	Beschikbaar via de verpakkingslijst in de handleiding
Garantie	Elektronische garantie op www.vevor.com/support

Veelgestelde vragen - ZX0901 ITEM 30T Vevor

Wat is de maximale capaciteit van deze cilinder?

De nominale capaciteit is 30 ton. Overschrijd deze limiet nooit om defecten te voorkomen.

Hoe ontlucht ik de cilinder?

Verwijder de vuldop, open de ontlastklep, pomp langzaam met de hendel totdat olie uit het gat komt, sluit dan weer af.

Welke hydraulische olie gebruiken?

Gebruik hoogwaardige hydraulische olie 15#. Het niveau moet net onder het vulgat zijn.

Hoe stel ik de hoogte van de asplaten in?

Draai de bouten aan de zijkant van de platen los, stel de ruimte in tussen 0 en 5 inch, draai dan weer aan.

Wat te doen als de hefplaat abnormaal hard is?

Stop onmiddellijk de bewerking. Pas het werkstuk aan om excentrische belasting te elimineren. Gebruik de pers niet als het werkstuk kantelt.

Hoe onderhoud ik de cilinder?

Inspecteer voor elk gebruik de algemene staat. Reinig met een schone, vochtige doek. Smeer de blootgestelde oppervlakken met een lichte olie. Bewaar op een droge plaats.

Waar vind ik reserveonderdelen?

Raadpleeg de verpakkingslijst in de handleiding. De onderdelen zijn verkrijgbaar bij Vevor.

Wat zijn de essentiële veiligheidsmaatregelen?

Overschrijd nooit de capaciteit van 30T, vermijd excentrische belasting, houd handen en vingers uit de buurt van bewegende delen tijdens het persen, en gebruik op een vlak betonoppervlak.

Hoe gebruik ik de handgreep van de krik?

Steek de smalle hendel in de grotere en vergrendel de pin. Gebruik het gespleten uiteinde om de ontlastklep aan te draaien. Steek de buis in de connector en pomp op en neer.

Wat te doen bij structurele storing?

Stop onmiddellijk met het gebruik van de pers. Laat inspecteren en repareren door een gekwalificeerde technicus.

GEBRUIKSAANWIJZING ZX0901 ITEM 30T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

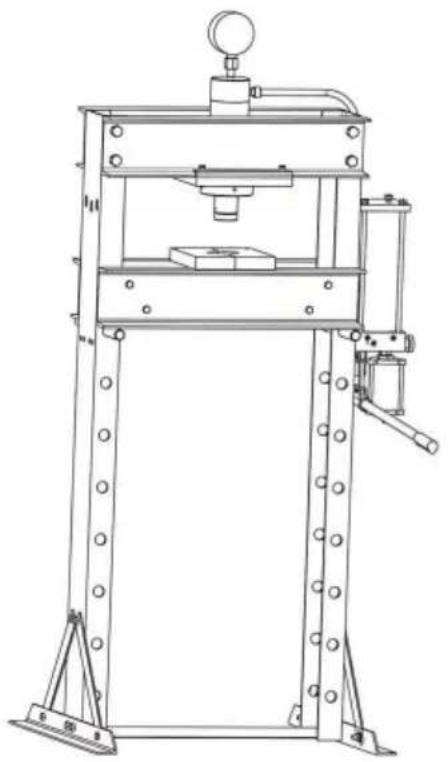

WINKEL PERS

MODEL: ZX0901 ARTIKEL 30T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: LEES DEZE INSTRUCTIES ZORGVULDIG DOOR. LET OP DE VEILIGE BEDIENINGSVEREISTEN, WAARSCHUWINGEN EN VOORZORGSMAATREGELEN.

1. Gebruik de werkplaatspers niet boven de nominale capaciteit.
2. Waarschuwing! Als u iets opmerkt dat kan duiden op een dreigend gevaar, Bij een structureel falen van de Shop Press, dient u het gebruik ervan onmiddellijk te staken.

3. Installeer deze apparatuur niet op asfalt, hout, zacht of betegeld oppervlak. Zorg ervoor dat de Shop Press stevig is bevestigd op een droog, olie-/vetvri vlak, waterpas betonnen oppervlak dat de gecombineerd gewicht van de werkplaatspers, het te persen werkstuk en eventuele extra gereedschappen en apparatuur. Installeer de Shop Press niet op uitzetnaden of op gescheurd, gebrekkig beton.

4. Zorg voor een veilige werkomgeving. Gebruik de Shop Press niet in de buurt natte gebieden en stel ze niet bloot aan vocht. Zorg ervoor dat er voldoende omliggende werkruimte. Werk niet in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.

5. Lees en begrijp alle instructies en veiligheidsmaatregelen in de handleiding van de fabrikant voor het werkstuk dat u aan het persen bent, wanneer van toepassing. Gebruik altijd de door de fabrikant aanbevolen persing punten, minimale/maximale benodigde drukkracht, enz. voor het werk stuk dat u drukt.

6. Vermijd off-center ladingen. Als de Jack Plate ongewoon hard lijkt om druk, stop onmiddellijk de bewerking. Stel het werkstuk af op een off-center load elimineren of verminderen. De Shop niet bedienen Druk als het werkstuk kantelt of vastloopt tijdens de neerwaartse beweging van de Drukkopmontage.

7. Verwijder de gereedschapsbakken, standaards en alle andere onderdelen voordat u de Jack Plate laat zakken. andere gereedschappen en apparatuur van het persschort.

8. Houd uw handen, vingers en voeten altijd uit de buurt van de Jack Plate en Persschort tijdens het persen. Zorg ervoor dat de Jack Plate(s) in goede staat zijn vóór gebruik.

9. Probeer nooit een werkstuk te verwijderen dat vastzit in de bewegende delen van de Shop Press. Draai de Release Valve los en, pas na terugkeer de Jack Ram in zijn neutrale positie, mocht u proberen de werkstuk.

10. Het werkstuk moet te allen tijde worden ondersteund en gecontroleerd tijdens de werking. Gebruik een rolstandaard (niet meegeleverd) met een groter werkstuk stuk. Zet het werkstuk indien mogelijk vast met klemmen (niet mits).
11. Zodra er contact is tussen de drukkop en het werkstuk gemaakt, stap zo ver mogelijk weg en blijf langzaam toepassen druk totdat de procedure voltooid is.
12. Laat een samengeperst werkstuk nooit onbeheerd achter. Wanneer een werkstuk stuk wordt samengedrukt, er is een grote mate van kracht die is opgeslagen in het werkstuk, die gecontroleerd moet worden totdat de druk van de Hoofdmontage wordt vrijgegeven.
13. Voordat u service of onderhoud uitvoert, moet u de last losmaken van de Winkel Pers.

Waarschuwing: De waarschuwingen, voorzorgsmaatregelen en instructies die in dit document worden besproken,

De gebruiksaanwijzing kan niet alle mogelijke omstandigheden en situaties dekken die kunnen optreden. De operator moet begrijpen dat veelvoorkomende

Verstand en voorzichtigheid zijn factoren die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden geleverd.

BEWAAR DEZE INSTRUCTIES

TECHNISCHE GEGEVENS

Capaciteit	Maximale werkafstand	Minimale werkafstand	Hartinfarct
30T	938mm	65mm 125mm

Vooruit

Deze werkplaatspers is ontworpen voor auto's, vrachtwagens, werktuigen, wagenparken en

industriële reparatiewerkplaatsen waar persen, buigen, richten en vormen, is vereist. Typische toepassingen zijn onder andere installatie en verwijderen van dynamo- en stuurbekrachtigingspomplagers, aslagers, transmissielagers, afdichtingen, kruiskoppelingen en andere. Het is niet bedoeld voor te gebruiken als montagetafel of als bevestigingsstandaard voor het vastzetten van een grote, definitieve montagecomponent. In tegenstelling tot persen die zijn uitgerust met een afzonderlijk gemonteerde pomp, de aandrijfeenheid op deze pers kan niet worden uitgerust met een drukmeter, daarom moet de belasting door andere worden gecontroleerd middelen, zoals een digitale indicator van een weegcel. Welk middel ook wordt gekozen, De lastmeetmiddelen moeten jaarlijks worden gekalibreerd.

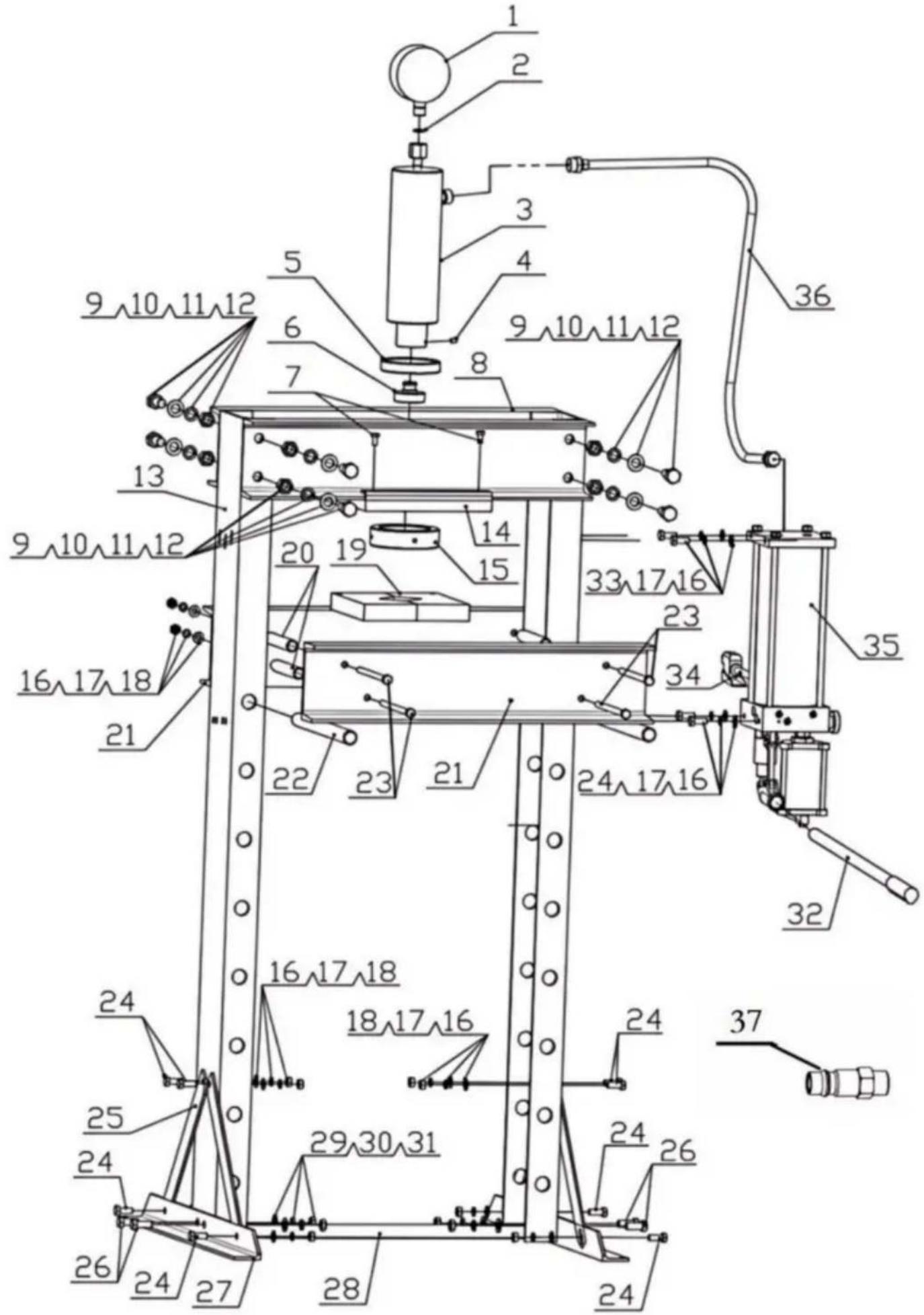

PAKLIJST

NEE.	BESCHRIJVING	AANTAL NR.		BESCHRIJVING	Hoeveelheid
1	30T-meter	1	20	Werkstrand Ondersteunende Buis 4
2	Pakking	1	21	Werkstrand	2
3	Cilinder onderdeel	1	22	Splitpen	2
4	Schroef M8*8	1	23	Zeskantbout M10*170	4
5	Omhoog-lus	1	24	Zeskantbout M10*25	8
6	Hoofd	1	25	Schuine oever	4
7	Zeskantbout M8*16	4	26	Zeskantbout M12*30	4
8	Boom	2	27	Hoekijzer	2
9	Zeskantbout M16*35	8	28	Drijfstang onderdelen	1
10	Ring 16	8	29	Ring 12	4
11	Veerring 16	8	30	Veerring 12	4
12	Zeskantmoer M16	8	31	Zeskantmoer M12	4
13	Hoofdpost	2	32	Hendel	1
14	Gelaste onderdelen van cilinderbevestigingsplaat 1		33	Zeskantbout M10*20	3
15	Omlaag-lus	1	34	Luchtbuis	1
16	Ring 10	15	35	Pomp onderdelen	1
17	Veerring 10	15	36	Blok	1
18	Zeskantmoer M10	12	37	Inlaatpoort (Eur)	1
19	Blok	2

1.30-Ton Shop Press wordt geleverd met twee Arbor Plates. De Arbor Plates kunnen worden gebruikt afzonderlijk of verbonden zoals hieronder weergegeven door de Arbor Lock.
2. De opening tussen de twee platen is uitbreidbaar van 0-5". Om de ruimte aan te passen tussen de twee Arbor Pates, draai elke bout aan de zijkant van de platen los, pas de ruimte tussen de platen en draai de bouten vervolgens weer vast voordat u ze gebruikt.
3. Om de schorten op een specifieke hoogte te zetten, schuift u de twee pinnen door de tegenoverliggende afstelgaten op de poten van het persframe en zet ze vast met behulp van de twee R-clips.
4. Plaats de asplaat op het persschort en zorg ervoor dat deze in het midden van de persplaat zit. Druk op Schort.
5. WAARSCHUWING! Als de Arbor Plates op een obstakel rusten (zoals een bout, vuil, enz.) een ongelijke basis kan worden gecreëerd. Dit kan leiden tot ongebruikelijke spanning op de Arbor Borden en mogelijk een breuk en/of persoonlijk letsel.
6. Steek de smallere krikhendel (het uiteinde met de pen) in de grotere hendel en Plaats de pen in de "T"-sleuf.
7. Draai met behulp van het gleufvormige uiteinde van de krikhendel het overdrukventiel vast (met de klok mee) van de Jack.
8. Steek de grotere buis van de krikhendel in de krikhendelconnector die zich bevindt de kant van de Jack.
9. Beweeg de hendel omhoog en omlaag om de krik uit te schuiven en de werkplaatspers te bedienen.
10. WAARSCHUWING! Mocht u een structureel defect constateren, stop dan met het gebruik van de Winkel Druk onmiddellijk. Laat het apparaat indien nodig repareren door een gekwalificeerde service technicus.
11. Wanneer u klaar bent, verwijdert u de krikhendel uit de krikhendelconnector en Draai het overdrukventiel van de krik los (tegen de klok in).

Bloeden

1. Verwijder de olievulplug aan de achterkant van de krik om de olievulplug zichtbaar te maken. Gat.

2. Open de ontluchtingsklep aan de voorkant van de krik, hierboven. Plaats de krik Handgreep in de pompkern. Pomp langzaam met de hendel om lucht uit het olievulgat te persen.

3. Zodra de olie uit het gat begint te komen, stop dan met pompen. Vervang de olie Vulplug. Sluit de ontlastklep.

4. Controleer het oliepeil. Het moet net onder het olievijlgat staan. Vul indien nodig bij met hoogwaardige hydraulische olie 15#.

WAARSCHUWING!

Overbelast de motor niet, dit kan leiden tot overbelasting.

Cilinder kan niet worden gereset. Olielekkage, schade aan apparatuur of persoonlijk letsel.

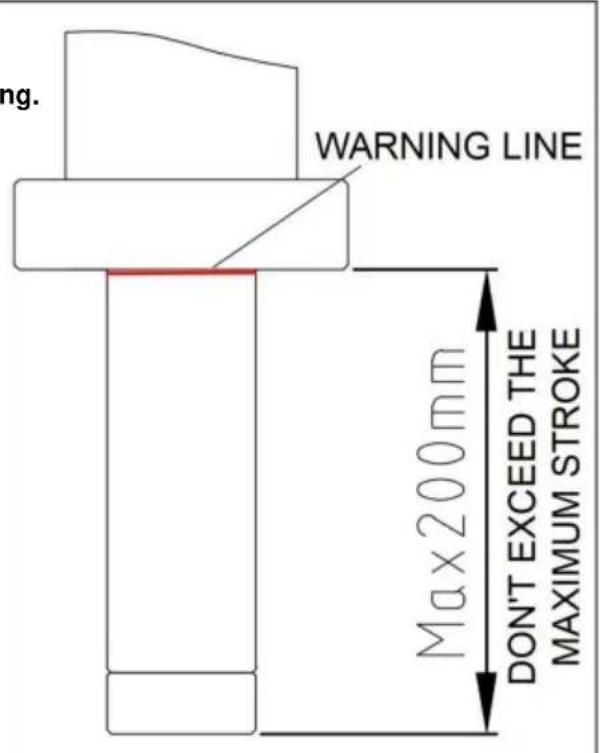

1. Gebruik de pers niet verder dan Beroerte. Wanneer u de grenslijn van De oliecilinder, stop alsjeblieft met drukken Onmiddellijk naar beneden.

2. Bedien de pers niet verder dan Nominale capaciteit.

3. Vermijd ladingen die niet in het midden liggen.

4. Houd uw handen, vingers en voeten altijd Weg van de Jack Plate en pers schort Tijdens het persproces.

1. Let op: Laat altijd de lading los van de werkplaatspers voordat u een handeling uitvoert. inspectie, onderhoud of reiniging.

2. Controleer voor elk gebruik de algemene staat van de Shop Press. Controleer op structureel falen, losse, gebarsten, verbogen of beschadigde onderdelen, verkeerde uitlijning of binding van bewegende delen en elke andere toestand die de veilige werking ervan kan beïnvloeden. Als Als er sprake is van abnormale geluiden of trillingen, laat het probleem dan verhelpen voordat u het apparaat weer gebruikt. Gebruik geen beschadigde apparatuur.

3. Om roest te voorkomen, smeert u alle blootgestelde oppervlakken in met een lichte olie.

4. Houd de asplaten en het persschortgebied altijd schoon en vrij van olie en vuil. andere smeermiddelen.

5. Om schoon te maken, veegt u het af met een schone, vochtige doek.

6. Bewaar de Shop Press bij het opbergen afgedekt met een schone doek op een koele, droge plaats.
