GEBRUIKSAANWIJZING ZX0901 ITEM 50T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

WINKEL PERS

MODEL: ZX0901 ARTIKEL 50T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: LEES DEZE INSTRUCTIES ZORGVULDIG DOOR. LET OP DE VEILIGE BEDIENINGSVEREISTEN, WAARSCHUWINGEN EN VOORZORGSMAATREGELEN.

1. Gebruik de werkplaatspers niet boven de nominale capaciteit.
2. Waarschuwing! Als u iets ontdekt dat kan duiden op een dreigende structurele Bij een storing van de Shop Press dient u het gebruik ervan onmiddellijk te staken.

3. Installeer dit apparaat niet op een asfalt-, houten, zachte of betegelde ondergrond. Zorg ervoor dat de werkplaatspers stevig vastzit op een droge, olie-/vetvrije, vlakke en vlakke ondergrond. betonnen oppervlak dat het gecombineerde gewicht van de winkel kan dragen De pers, het te persen werkstuk en eventuele extra gereedschappen en apparatuur. Installeer de Shop Press niet op uitzetnaden of op gebarsten, defecte concreet.

4. Zorg voor een veilige werkomgeving. Gebruik de Shop Press niet in de buurt van natte gebieden en stel ze niet bloot aan vocht. Zorg ervoor dat er voldoende omliggende werkruimte. Werk niet in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.

5. Lees en begrijp alle instructies en veiligheidsmaatregelen in de Indien van toepassing, raadpleeg dan de handleiding van de fabrikant van het werkstuk dat u wilt persen. Gebruik altijd de door de fabrikant aanbevolen drukpunten, minimaal/ maximale benodigde drukkracht, etc. voor het werkstuk dat u wilt persen.

6. Vermijd off-center ladingen. Als de Jack Plate ongewoon moeilijk te drukken lijkt, stop onmiddellijk de bewerking. Pas het werkstuk aan om het te elimineren of te verminderen een off-center belasting. Bedien de Shop Press niet als het werkstuk kantelt of vastloopt tijdens de neerwaartse beweging van de drukkopconstructie.

7. Voordat u de Jack Plate laat zakken, verwijdert u de gereedschapsbakken, standaards en alle andere gereedschappen en apparatuur van het persplatform.

8. Houd uw handen, vingers en voeten altijd uit de buurt van de Jack Plate en de Press Schort tijdens het persen. Zorg ervoor dat de Jack Plate(s) in goede staat zijn staat vóór gebruik.

9. Probeer nooit een werkstuk te verwijderen dat vastzit in de bewegende delen van de machine. Winkelpers. Schroef de ontluchtingsklep los en draai de krik pas weer terug.

Zet de ram in de neutrale stand als u het werkstuk wilt verwijderen.

1. Het werkstuk moet tijdens het werk te allen tijde worden ondersteund en gecontroleerd. bediening. Gebruik een rolstandaard (niet meegeleverd) met een groter werkstuk. Bevestig het werkstuk indien mogelijk met klemmen (niet meegeleverd).
2. Zodra er contact is tussen de drukkop en het werkstuk gemaakt, stap zo ver mogelijk weg en blijf langzaam druk uitoefenen totdat De procedure is voltooid.
3. Laat een gecomprimeerd werkstuk nooit onbeheerd achter. Wanneer een werkstuk samengeperst, is er een grote mate van kracht opgeslagen in het werk stuk, dat gecontroleerd moet worden totdat de druk van de kopconstructie is uitgegeven.
4. Voordat u service of onderhoud uitvoert, moet u de lading uit de werkplaats halen. Druk op.

Waarschuwing: De waarschuwingen, voorzorgsmaatregelen en instructies die in dit document worden besproken, De gebruiksaanwijzing kan niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. voorkomen. De operator moet begrijpen dat gezond verstand en voorzichtigheid geboden zijn zijn factoren die niet in dit product kunnen worden ingebouwd, maar door de exploitant.

BEWAAR DEZE INSTRUCTIES

TECHNISCHE GEGEVENS

Capaciteit Maximale werkafstand		Minimale werkafstand	Hartinfarct
50T	983 mm	83mm	185mm

Vooruit

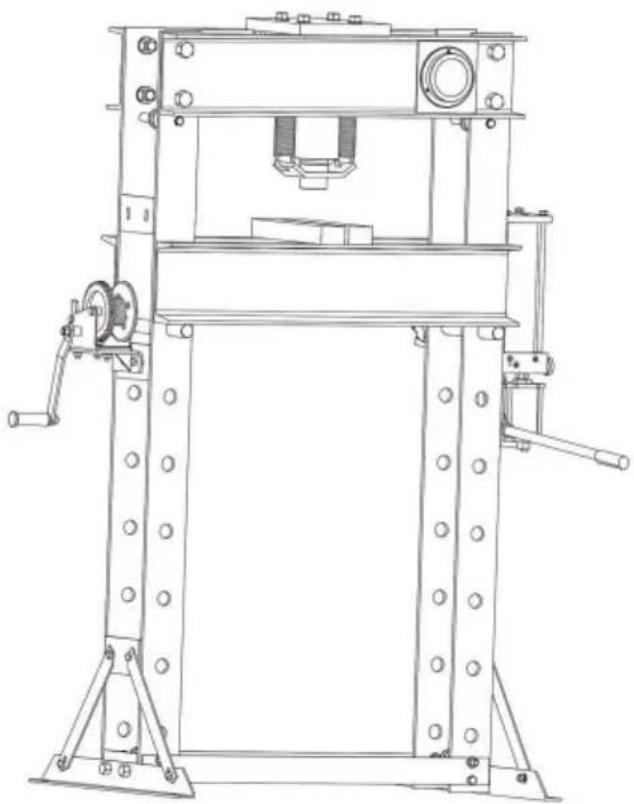

Deze werkplaatspers is ontworpen voor auto's, vrachtwagens, werktuigen, wagenparken en industriële reparatiewerkplaatsen waar persen, buigen, richten en

vormen, is vereist. Typische toepassingen zijn onder andere installatie en verwijderen van dynamo- en stuurbekrachtigingspomplagers, aslagers,

transmissielagers, afdichtingen, kruiskoppelingen en andere. Het is niet bedoeld voor te gebruiken als montagetafel of als bevestigingsstandaard voor het vastzetten van een grote, definitieve montagecomponent. In tegenstelling tot persen die zijn uitgerust met een afzonderlijk gemonteerde pomp, de aandrijfeenheid op deze pers kan niet worden uitgerust met een drukmeter, daarom moet de belasting door andere worden gecontroleerd middelen, zoals een digitale indicator van een weegcel. Welk middel ook wordt gekozen, De lastmeetmiddelen moeten jaarlijks worden gekalibreerd.

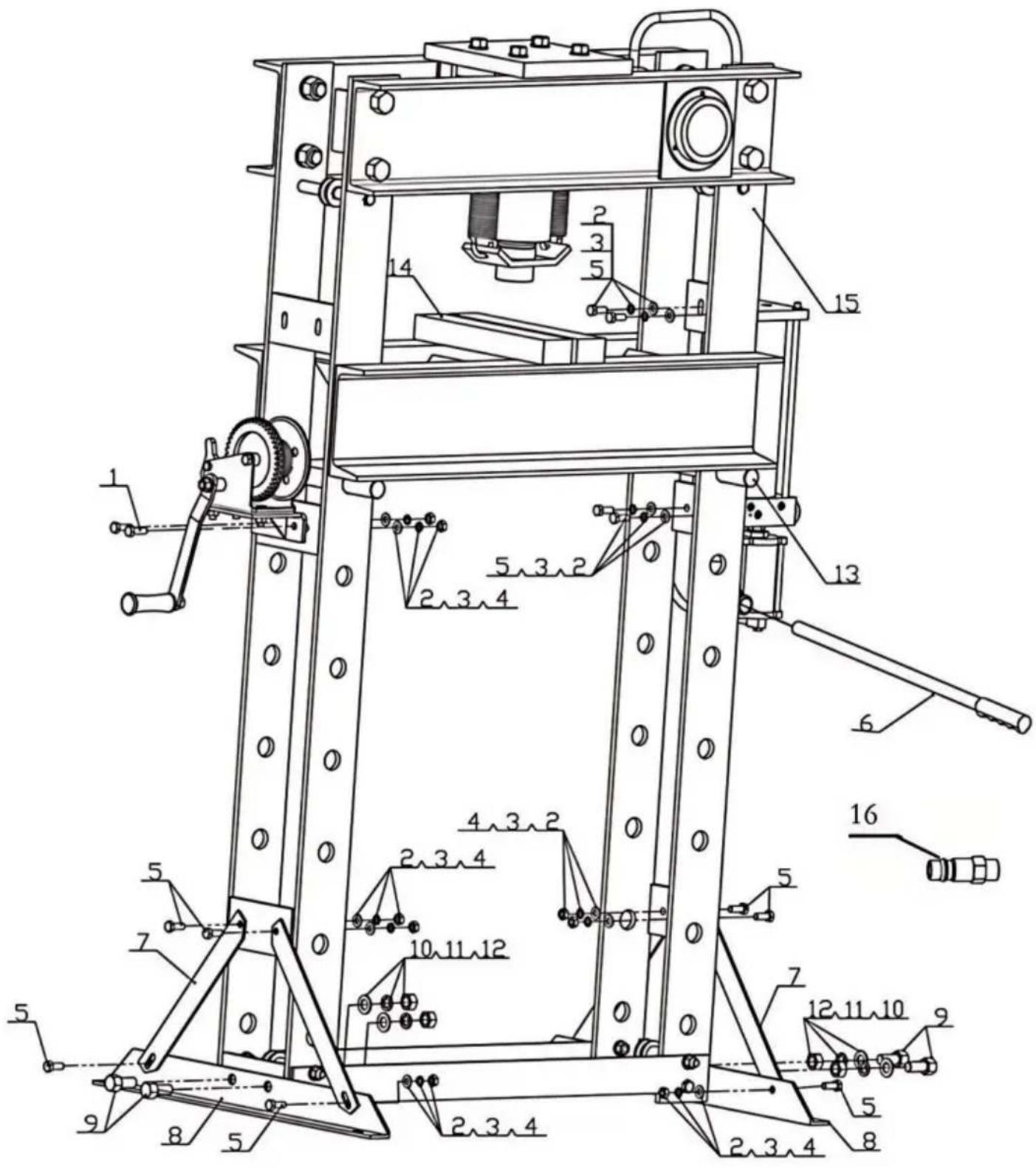

PAKLIJST

NEE.	OMSCHRIJVING AANTAL NR.			OMSCHRIJVING HOEVEELHEID
1	Zeskantbout M10*30	2	9	Zeskantbout M16*35	4
2	Ringÿ10	14	10	Ringÿ16	4
3	Veerring ÿ10	14	11	Veerring ÿ16	4
4	Zeskantmoer M10	10	12	Zeskantmoer M16	4
5	Zeskantbout M10*25	12	13	Splitpen	2
6	Hendel	1	14	Blok	2
7	Schuine oever	4	15	Hoofdgedeelte	1
8	Hoekijzer	2	16	Inlaatpoort (Eur)	1

De staalkabel wordt op de hierboven afgebeelde manier opgerold. Zorg ervoor dat de staalkabel vóór gebruik om de bovenste en onderste vier katrollen is gewikkeld.

De tafel gaat omhoog:

De pal draait omhoog en de hendel kan met de klok mee worden gedraaid om de werktafel omhoog te brengen en de pen in het juiste gat te draaien. Dan draait de pal weer omlaag en draait de hendel tegen de klok in om de tafel op de pen te plaatsen, zodat het staaldraad niet langer onder spanning staat. tafel op de pen, zodat het staaldraad niet langer onder spanning staat.

De tafel is verlaagd:

Draai de pal omhoog, draai de hendel met de klok mee, de werktafel een beetje omhoog en trek de pe eruit. Draai vervolgens de pal omlaag, draai de hendel tegen de klok in, zet de tafel op de juiste positie, doe de pen in het bijbehorende gat, tegen de klok in Draai de hendel tegen de klok in om de tafel op de pen te plaatsen, zodat het staal van de staalkabel niet langer onder spanning staat.

1. 50-Ton Shop Press wordt geleverd met twee Arbor Plates. De Arbor Plates kunnen worden gebruikt afzonderlijk of verbonden zoals hieronder weergegeven door de Arbor Lock.

2. De opening tussen de twee platen is uitbreidbaar van 0-5". Om de ruimte aan te passen tussen de twee Arbor Pates, draai elke bout aan de zijkant van de platen los, pas de ruimte tussen de platen en draai de bouten vervolgens weer vast voordat u ze gebruikt.

3. Om de schorten op een specifieke hoogte te zetten, schuift u de twee pinnen door de tegenoverliggende afstelgaten op de poten van het persframe en zet ze vast met behulp van de twee R-clips.

4. Plaats de asplaat op het persschort en zorg ervoor dat deze in het midden van de persplaat zit. Druk op Schort.

5. WAARSCHUWING! Als de Arbor Plates op een obstakel rusten (zoals een bout, vuil, enz.) een ongelijke basis kan worden gecreëerd. Dit kan leiden tot ongebruikelijke spanning op de Arbor Borden en mogelijk een breuk en/of persoonlijk letsel.

6. Steek de smallere krikhendel (het uiteinde met de pen) in de grotere hendel en Plaats de pen in de "T"-sleuf.

7. Draai met behulp van het gleufvormige uiteinde van de krikhandel het overdrukventiel vast (met de klok mee) van de Jack.

8. Steek de grotere buis van de krikhendel in de krikhendelconnector die zich bevindt de kant van de Jack.

9. Beweeg de hendel omhoog en omlaag om de krik uit te schuiven en de werkplaatspers te bedienen.

10. WAARSCHUWING! Mocht u een structureel defect constateren, stop dan met het gebruik van de Winkel Druk onmiddellijk. Laat het apparaat indien nodig repareren door een gekwalificeerde service technicus.

11. Wanneer u klaar bent, verwijdert u de krikhendel uit de krikhendelconnector en Draai het overdrukventiel van de krik los (tegen de klok in).

Bloeden

1. Verwijder de olievulplug aan de achterkant van de krik om de olievulplug zichtbaar te maken. Gat.
2. Open de ontluchtingsklep aan de voorkant van de krik, hierboven. Plaats de krik Handgreep in de pompkern. Pomp langzaam met de hendel om lucht uit het olievulgat te persen.
3. Zodra de olie uit het gat begint te komen, stop dan met pompen. Vervang de olie Vulplug. Sluit de ontlastklep.
4. Controleer het oliepeil. Het moet net onder het olievijlgat staan. Vul indien nodig bij met hoogwaardige hydraulische olie 15#.

WAARSCHUWING!

Overbelast de motor niet, dit kan leiden tot overbelasting.

Cilinder kan niet worden gereset. Olielekkage, schade aan apparatuur of persoonlijk letsel.

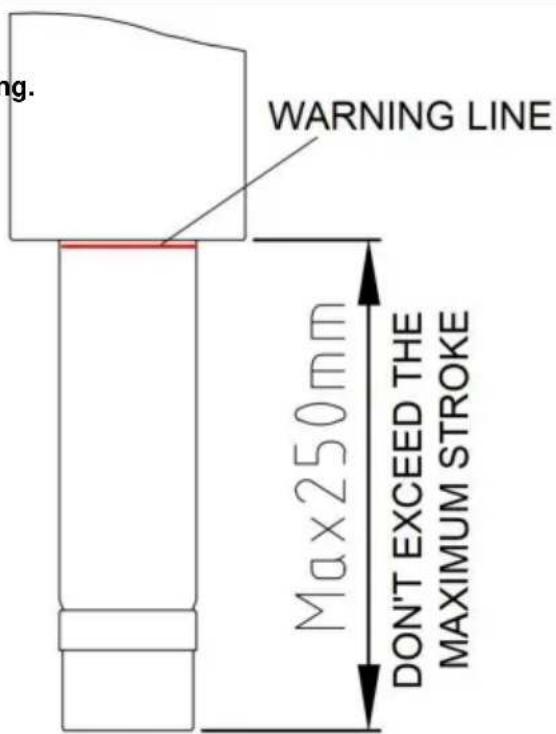

1. Gebruik de pers niet verder dan Beroerte. Wanneer u de grenslijn van De oliecilinder, stop alsjeblieft met drukken Onmiddellijk naar beneden.

2. Bedien de pers niet verder dan Nominale capaciteit.

3. Vermijd ladingen die niet in het midden liggen.

4. Houd handen, vingers en voeten altijd Weg van de Jack Plate en pers schort Tijdens het persproces.

1. Let op: Laat altijd de lading los van de werkplaatspers voordat u een handeling uitvoert. inspectie, onderhoud of reiniging.

2. Controleer voor elk gebruik de algemene staat van de Shop Press. Controleer op structureel falen, losse, gebarsten, verbogen of beschadigde onderdelen, verkeerde uitlijning of binding van bewegende delen en elke andere toestand die de veilige werking ervan kan beïnvloeden. Als Als er sprake is van abnormale geluiden of trillingen, laat het probleem dan verhelpen voordat u het apparaat weer gebruikt. Gebruik geen beschadigde apparatuur.

3. Om roest te voorkomen, smeert u alle blootgestelde oppervlakken in met een lichte olie.

4. Houd de asplaten en het persschortgebied altijd schoon en vrij van olie en vuil. andere smeermiddelen.

5. Om schoon te maken, veegt u het af met een schone, vochtige doek.

6. Bewaar de Shop Press bij het opbergen afgedekt met een schone doek op een koele, droge plaats.
