Producttype	Hydraulische cilinder voor werkbankpers
Merk	Vevor
Model	ZX0901 ITEM 10T
Nominale capaciteit	10 ton (10T)
Maximale slag	58 mm
Maximale werkafstand	383 mm
Minimale werkafstand	130 mm
Slagwaarschuwingslijn	190 mm (niet overschrijden)
Pomptype	Handmatig (geïntegreerde krikhendel)
Aanbevolen hydraulische vloeistof	Hoogwaardige hydraulische olie 15#
Hoofdmateriaal	Stevig staal
Geschat gewicht	Ongeveer 8 kg (zonder accessoires)
Veiligheid	Ontlastklep, overbelastingsbeveiliging, waarschuwingslijn
Onderhoud	Controleer het oliepeil voor elk gebruik, ontlucht indien nodig
Reiniging	Afvegen met een schone, vochtige doek
Inbegrepen reserveonderdelen	Zie paklijst: bouten, ringen, asplaten, hendel, enz.
Gebruik	Persen, buigen, rechtzetten, vormen in auto- en industriewerkplaats
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Opslag	Op een koele, droge plaats, afgedekt met een beschermdoek

Veelgestelde vragen - ZX0901 ITEM 10T Vevor

Hoe ontlucht ik de hydraulische cilinder?

Verwijder de olievuldop aan de achterkant van de cilinder. Open de ontlastklep aan de voorkant. Steek de hendel in de pompkern en pomp langzaam totdat er olie uit het gat komt. Plaats de dop terug en sluit de klep.

Welk type hydraulische olie gebruiken?

Gebruik een hoogwaardige hydraulische olie 15#. Vul tot het niveau net onder het vulgat is.

Wat is de maximale capaciteit van de cilinder?

De nominale capaciteit is 10 ton (10T). Overschrijd deze limiet nooit om schade of letsel te voorkomen.

Hoe stel ik de hoogte van de asplaten in?

Schuif de twee pinnen in de verstelgaten op de poten van het persframe en zet ze vast met de R-clips. Plaats vervolgens de asplaat op de tafel en centreer deze.

Wat te doen als de cilinder niet omhoog gaat?

Controleer het oliepeil, zorg dat de ontlastklep goed gesloten is (met de klok mee gedraaid). Ontlucht het systeem indien nodig.

Hoe onderhoud ik de hydraulische cilinder?

Inspecteer voor elk gebruik de onderdelen op defecten. Smeer de blootgestelde oppervlakken met lichte olie om roest te voorkomen. Houd de platen en tafel schoon.

Kan ik een elektrische pomp met deze cilinder gebruiken?

Dit model is ontworpen voor een geïntegreerde handpomp. Het gebruik van een elektrische pomp wordt niet aanbevolen en kan de cilinder beschadigen.

Wat zijn belangrijke veiligheidsmaatregelen?

Overschrijd de nominale capaciteit niet. Vermijd excentrische belastingen. Houd uw handen weg van de plaat en tafel tijdens het persen. Verwijder nooit een vastzittend onderdeel zonder de druk te hebben vrijgegeven.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zijn verkrijgbaar via de klantenservice van Vevor. Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support.

Hoe bewaar ik de cilinder wanneer deze niet wordt gebruikt?

Bewaar de cilinder op een koele, droge plaats, uit de buurt van vocht. Bedek het met een beschermdoek om stof te voorkomen.

GEBRUIKSAANWIJZING ZX0901 ITEM 10T Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

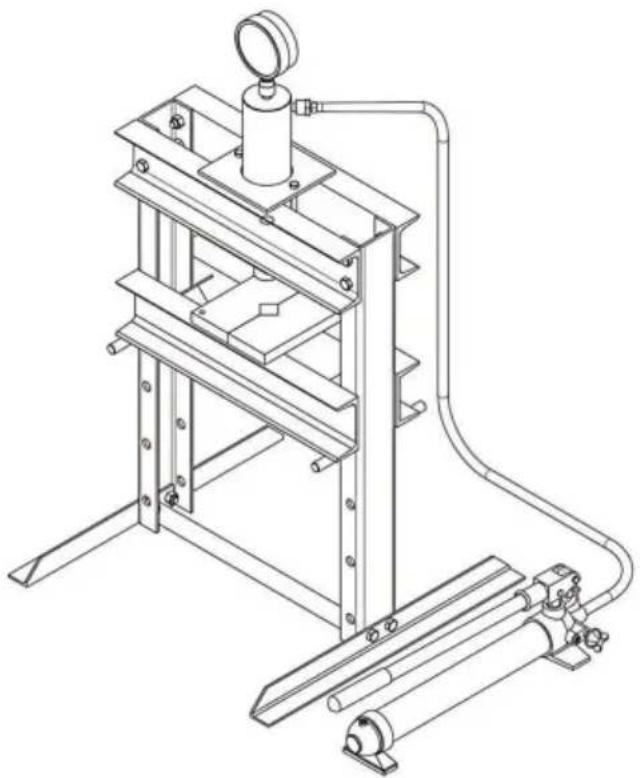

WINKEL PERS

MODEL: ZX0901 ARTIKEL 10T

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: LEES DEZE INSTRUCTIES ZORGVULDIG DOOR. LET OP DE VEILIGE BEDIENINGSVEREISTEN, WAARSCHUWINGEN EN VOORZORGSMAATREGELEN.

1. Gebruik de werkplaatspers niet boven de nominale capaciteit.
2. Waarschuwing! Als u iets opmerkt dat kan duiden op een dreigend gevaar, bij een structureel falen van de Shop Press, dient u het gebruik ervan onmiddellijk te staken.
3. Installeer deze apparatuur niet op asfalt, hout, zacht of betegeld oppervlak. Zorg ervoor dat de Shop Press stevig is bevestigd op een droog, olie-/vetvrij vlak, waterpas betonnen oppervlak dat het gecombineerd gewicht van de werkplaatspers, het te persen werkstuk en eventuele extra gereedschappen en apparatuur kan dragen. Installeer de Shop Press niet op uitzetnaden of op gescheurd, gebrekkig beton.
4. Zorg voor een veilige werkomgeving. Gebruik de Shop Press niet in de buurt van natte gebieden en stel ze niet bloot aan vocht. Zorg ervoor dat er voldoende omliggende werkruimte is. Werk niet in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof.
5. Lees en begrijp alle instructies en veiligheidsmaatregelen in de handleiding van de fabrikant voor het werkstuk dat u aan het persen bent, wanneer van toepassing. Gebruik altijd de door de fabrikant aanbevolen perspunten, minimale/maximale benodigde drukkracht, enz. voor het werkstuk dat u perst.
6. Vermijd off-center ladingen. Als de Jack Plate ongewoon hard lijkt om druk te zetten, stop dan onmiddellijk de bewerking. Stel het werkstuk af om een off-center load te elimineren of te verminderen. Bedien de Shop Press niet als het werkstuk kantelt of vastloopt tijdens de neerwaartse beweging van de Drukkopmontage.
7. Verwijder de gereedschapsbakken, standaards en alle andere onderdelen voordat u de Jack Plate laat zakken. Verwijder ook ander gereedschap en apparatuur van het persschort.
8. Houd uw handen, vingers en voeten altijd uit de buurt van de Jack Plate en het Persschort tijdens het persen. Zorg ervoor dat de Jack Plate(s) in goede staat zijn vóór gebruik.
9. Probeer nooit een werkstuk te verwijderen dat vastzit in de bewegende delen van de Shop Press. Draai de Release Valve los en, pas nadat de Jack Ram in zijn neutrale positie is teruggekeerd, mag u proberen het werkstuk te verwijderen.
10. Het werkstuk moet te allen tijde worden ondersteund en gecontroleerd tijdens de werking. Gebruik een rolstandaard (niet meegeleverd) voor een groter werkstuk. Zet het werkstuk indien mogelijk vast met klemmen (niet meegeleverd).
11. Zodra er contact is gemaakt tussen de drukkop en het werkstuk, stap dan zo ver mogelijk weg en blijf langzaam druk uitoefenen totdat de procedure voltooid is.
12. Laat een samengeperst werkstuk nooit onbeheerd achter. Wanneer een werkstuk wordt samengeperst, is er een grote mate van kracht opgeslagen in het werkstuk, die gecontroleerd moet worden totdat de druk van de hoofdmontage wordt vrijgegeven.
13. Voordat u service of onderhoud uitvoert, moet u de last losmaken van de winkelpers.

Waarschuwing: De waarschuwingen, voorzorgsmaatregelen en instructies die in dit document worden besproken,

De gebruiksaanwijzing kan niet alle mogelijke omstandigheden en situaties dekken die kunnen optreden. De operator moet begrijpen dat veelvoorkomende

Verstand en voorzichtigheid zijn factoren die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden geleverd.

BEWAAR DEZE INSTRUCTIES

TECHNISCHE GEGEVENS

		Minimale werkafstandCapaciteitMaximale w
10T	383 mm 130mm	58mm

Vooruit

Deze werkplaatspers is ontworpen voor auto's, vrachtwagens, werktuigen, wagenparken en industriële reparatiewerkplaatsen waar persen, buigen, richten en vormen is vereist. Typische toepassingen zijn onder andere installatie en verwijderen van dynamo- en stuurbekrachtigingspomplagers, aslagers, transmissielagers, afdichtingen, kruiskoppelingen en andere. Het is niet bedoeld voor gebruik als montagetafel of als bevestigingsstandaard voor het vastzetten van een grote, definitieve montagecomponent. In tegenstelling tot persen die zijn uitgerust met een afzonderlijk gemonteerde pomp, kan de aandrijfeenheid op deze pers niet worden uitgerust met een drukmeter, daarom moet de belasting door andere middelen worden gecontroleerd, zoals een digitale indicator van een weegcel. Welk middel ook wordt gekozen, de lastmeetmiddelen moeten jaarlijks worden gekalibreerd.

PAKLIJST

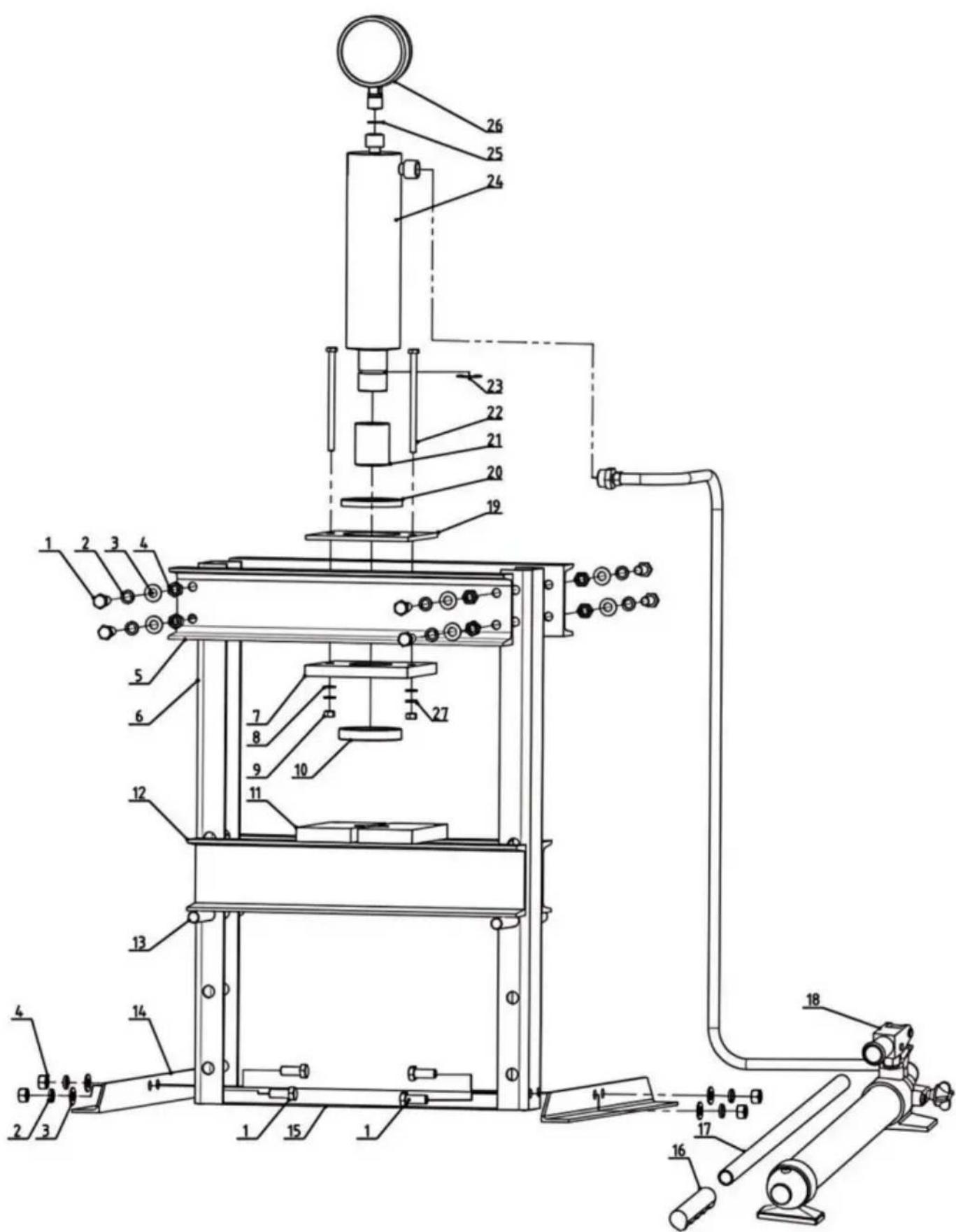

NEE.	BESCHRIJVING	HOEVEELHEID		OMSCHRIJVING HOEVEELHEID
1	Zeskantbout M12*30	NR.	12 15	Sport	1
2	Veerring y12	12 16		Handvatdeksel	1
3	Ring y12	12 17		Hendel	1
4	Zeskantmoer M12	12 18		Pomp	1
5	Boom	2	19 Cilinderbevestigingsplaat 1		1
6	Hoofdpost	2 20		Omhoog-lus	1
7	Cilinderbevestigingsplaat 2	1	21	Hoofd	1
8	Ring y10	2 22		Zeskantbout M10*140	2
9	Zeskantmoer M10	2 23		Draadring	1
10	Omlaag-lus	1 24		Cilinder onderdeel	1
11	Blok	2 25		Nylon pakking	1
12	Gelaste onderdelen van werkbank 1	26		10T-meter	1
13	Splitpen	2 27	Veerring y10 2
14	Voet	2

1.10-tons werkplaatspers wordt geleverd met twee arborplaten. De arborplaten kunnen afzonderlijk of verbonden worden gebruikt, zoals hieronder weergegeven met de arborvergrendeling. 2. De opening tussen de twee platen is verstelbaar van 0-5". Om de ruimte tussen de twee arborplaten aan te passen, draait u elke bout aan de zijkant van de platen los, past u de ruimte tussen de platen aan en draait u de bouten vervolgens weer vast voordat u ze gebruikt. 3. Om de schorten op een specifieke hoogte te zetten, schuift u de twee pinnen door de tegenoverliggende afstelgaten op de poten van het persframe en zet u ze vast met behulp van de twee R-clips. 4. Plaats de asplaat op het persschort en zorg ervoor dat deze in het midden van de persplaat zit. Druk op Schort. 5. WAARSCHUWING! Als de arborplaten op een obstakel rusten (zoals een bout, vuil, enz.) kan er een ongelijke basis ontstaan. Dit kan leiden tot ongebruikelijke spanning op de arborplaten en mogelijk een breuk en/of persoonlijk letsel. 6. Steek de smallere krikhendel (het uiteinde met de pen) in de grotere hendel en plaats de pen in de "T"-sleuf. 7. Draai met behulp van het gleufvormige uiteinde van de krikhendel het overdrukventiel vast (met de klok mee) van de krik. 8. Steek de grotere buis van de krikhendel in de krikhendelconnector die zich aan de zijkant van de krik bevindt. 9. Beweeg de hendel omhoog en omlaag om de krik uit te schuiven en de werkplaatspers te bedienen. 10. WAARSCHUWING! Mocht u een structureel defect constateren, stop dan onmiddellijk met het gebruik van de werkplaatspers. Laat het apparaat indien nodig repareren door een gekwalificeerde servicetechnicus. 11. Wanneer u klaar bent, verwijdert u de krikhendel uit de krikhendelconnector en draait u het overdrukventiel van de krik los (tegen de klok in).

Ontluchten

1. Verwijder de olievulplug aan de achterkant van de krik om het olievulgat zichtbaar te maken.
2. Open de ontluchtingsklep aan de voorkant van de krik, hierboven. Plaats de krikhendel in de pompkern. Pomp langzaam met de hendel om lucht uit het olievulgat te persen.
3. Zodra de olie uit het gat begint te komen, stop dan met pompen. Vervang de olievulplug. Sluit de ontlastklep.
4. Controleer het oliepeil. Het moet net onder het olievulgat staan. Vul indien nodig bij met hoogwaardige hydraulische olie 15#.

WAARSCHUWING!

Overbelast de motor niet, dit kan leiden tot overbelasting. Cilinder kan niet worden gereset. Olielekkage, schade aan apparatuur of persoonlijk letsel.

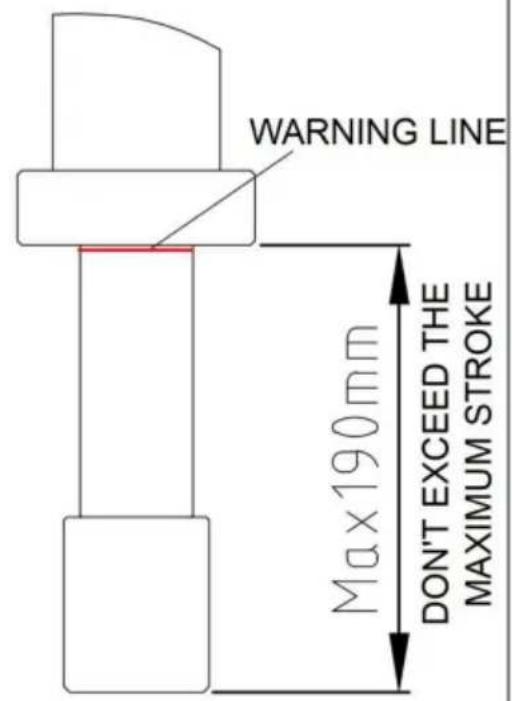

1. Gebruik de pers niet verder dan de slag. Wanneer u de grenslijn van de olie in de cilinder ziet, stop dan onmiddellijk met naar beneden drukken.
2. Gebruik de werkplaatspers niet buiten de toegestane capaciteit.
3. Vermijd ladingen die niet in het midden liggen.
4. Houd handen, vingers en voeten altijd uit de buurt van de krikplaat en de persschort tijdens het persproces.

ONDERHOUD

1. Let op: Laat altijd de lading los van de werkplaatspers voordat u een inspectie, onderhoud of reiniging uitvoert.
2. Controleer voor elk gebruik de algemene staat van de werkplaatspers. Controleer op structurele schade, losse, gebarsten, verbogen of beschadigde onderdelen, verkeerde uitlijning of binding van bewegende delen en elke andere toestand die de veilige werking kan beïnvloeden. Als er abnormale geluiden of trillingen zijn, laat het probleem dan verhelpen voordat u het apparaat weer gebruikt. Gebruik geen beschadigde apparatuur.
3. Om roest te voorkomen, smeert u alle blootgestelde oppervlakken in met een lichte olie.
4. Houd de asplaten en het persschortgebied altijd schoon en vrij van olie en vuil. Gebruik geen andere smeermiddelen.
5. Om schoon te maken, veegt u het af met een schone, vochtige doek.
6. Bewaar de Shop Press bij het opbergen afgedekt met een schone doek op een koele, droge plaats.
