GEBRUIKSAANWIJZING BU35-60-50×35 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

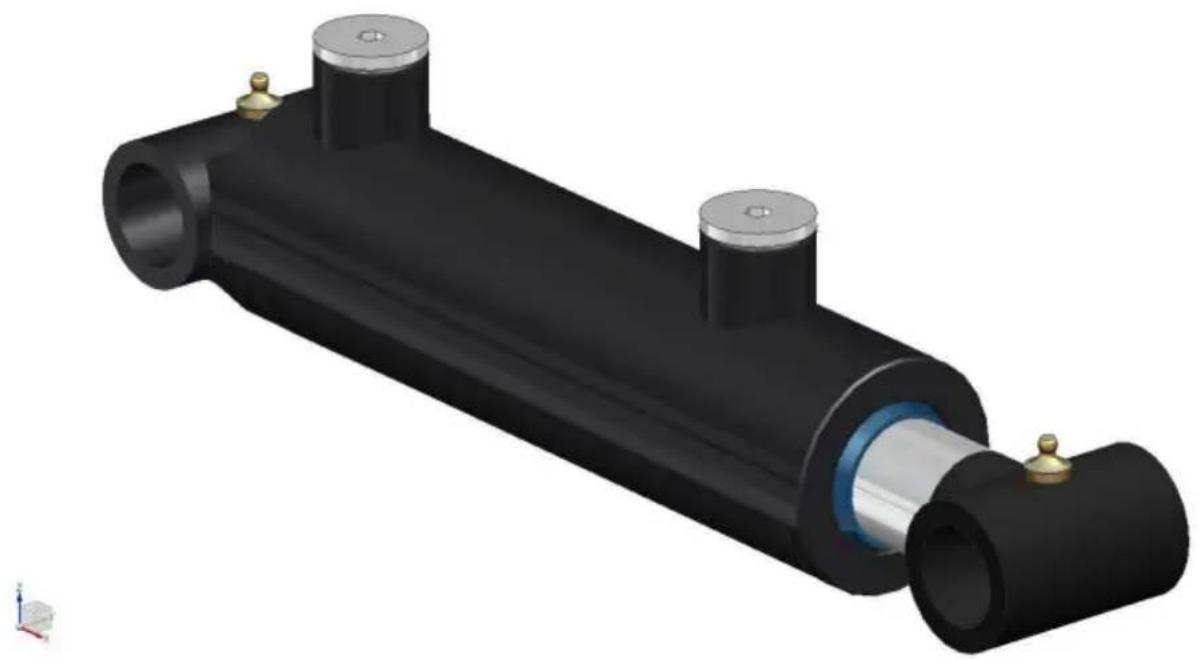

HYDRAULISCHE CILINDER

MODEL: BU35-60-50×35

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle spullen veroorzaken eigendom.

1. Vermijd dat kinderen dit product gebruiken. En dit product is geen speelgoed. Niet kinderen laten spelen.
2. Draag tijdens de montage stevige ANSI-goedgekeurde werkhandschoenen.
3. Zorg ervoor dat de werkplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens gebruik.

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Gebruik dit product ALLEEN in overeenstemming met deze instructies en voor de doeleinden waarvoor het bestemd is. beoogde doel.

7. Controleer voor gebruik op verkeerde uitlijning, binding, slijtage of andere schade. Indien van toepassing Als er schade wordt gedetecteerd, repareer of vervang dan de problematische componenten voordat u verder gaat gebruik.

8. Overschrijd de maximale nominale capaciteit niet.

9. Scheur dit waarschuwingslabel niet kapot.

BEWAAR DEZE INSTRUCTIES

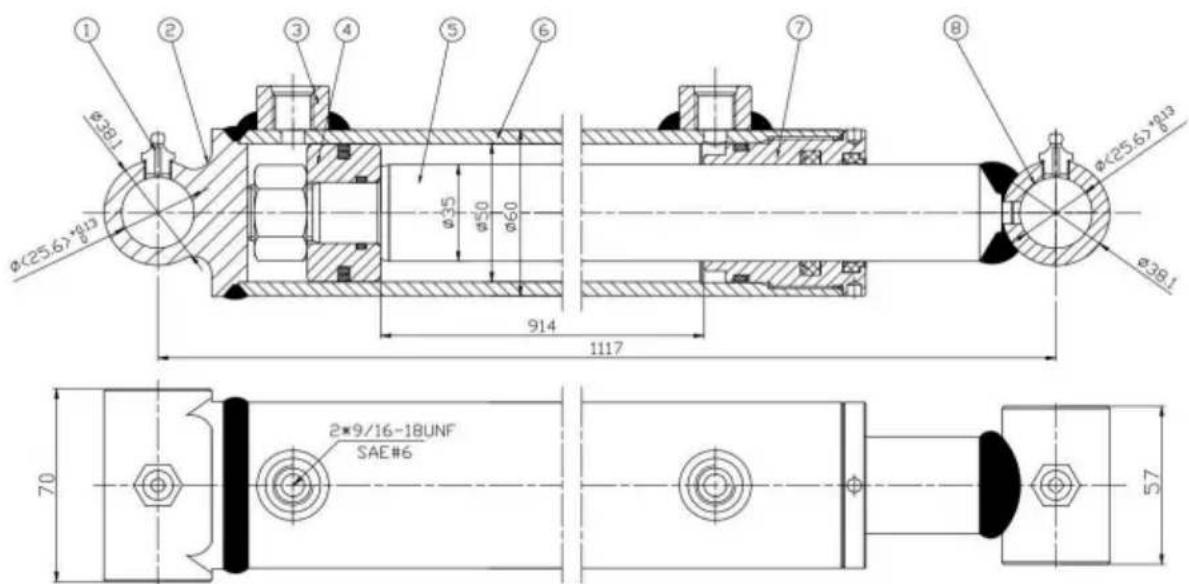

Gelaste dubbelwerkende hydraulische cilinders met dwarsbuis
Boringstang ingetrokken slag verlengd					Kolom laden	Pin maat	Haven maat
2ÿÿ1-3/8ÿ		44ÿ	36ÿ	80ÿ	2t	ÿ1ÿ SAE6#

Ø28.1 Ø(25,6)*8/13 Ø35 Ø50 Ø60 914 1117 Ø38.1 Ø<25,6>8/13 2*9/16-1BUNF SAE#6 70 57

Item	Onderdelen	Specificatie	Materiaal	Hoovehatic
ÿ Smeernippel		1/8-27NPT	Staal	2
ÿ	Bodemplaat	/	Staal	1
ÿ	Oliehaven	SAE6#	Staal	2
ÿ	Zuiger	/	Gietijzer	1
ÿ	Hengel	1-3/8ÿ	Staal	1
ÿ	Buis	2ÿ	Staal	1
ÿ	Klier	/	Gietijzer	1
ÿ Voormontage		ID-nummer 1ÿ	Staal	1

VEILIGHEIDSPROCEDURES EN REGELS TER VOORKOMING VAN ONGEVALLEN

Algemene veiligheidsinstructies.

ÿ Deze gebruiksaanwijzing is zodanig opgesteld dat:

Zorg voor uw veiligheid Personeel dat niet bekend is met de punten die in deze handleiding worden genoemd

Deze instructies mogen niet worden gebruikt om het product te gebruiken. ÿ

Lees de volledige gebruiksaanwijzing voordat u het product gebruikt. Neem

bijzondere aandacht voor de

veiligheidsvoorschriften. ÿ Deze instructies zijn bedoeld voor personeel met technische voorkennis

ervaring met dit type product. Als u geen ervaring heeft met dit type product,

van het apparaat, vraag dan advies aan een ervaren gebruiker.

ÿ Volg alle onderhoudsschema's en zorgplannen die in deze handleiding zijn beschreven.

Gebruiksaanwijzing. ÿ De

bediener van de machine is verantwoordelijk voor letsel of schade veroorzaakt aan

derden tijdens de werking. ÿ Dit product

is niet geschikt voor het heffen of slepen van personen of dieren. ÿ Het hydraulische systeem werkt

onder hoge druk. ÿ Tijdens de verbinding moeten alle relevante

veiligheidsvoorschriften worden nageleefd

van hydraulische cilinders of hydraulische motoren. bij het aansluiten van hydraulische

slangen naar het hydraulische systeem van de tractor, zorg ervoor dat het systeem

drukloos. ÿ

Hydraulische aansluitingen moeten duidelijk worden aangegeven om het risico op lekkage te voorkomer Verkeerde verbinding.

ÿ Controleer de hydraulische slangen regelmatig en vervang ze als ze tekenen van slijtage vertonen.

schade of veroudering. Vervangende slangen moeten voldoen aan de specificaties van de fabrikant.

specificaties. ÿ

Gebruik geschikte hulpmiddelen om letsel te voorkomen bij het zoeken naar lekken. y

Vloeistof die onder hoge druk ontsnapt, kan de huid binnendringen en

ernstig letsel en infectierisico. Als u gewond bent, zoek dan medisch advies

Onmiddellijk! Voordat u aan het hydraulisch systeem gaat werken, moet u het product loskoppelen, de druk uit het systeem halen en de motor uitschakelen.

INSTALLATIEMETHODE

1. Volg strikt de regels in de hoofdparameter tijdens het gebruik; extreem hoog druk en overbelasting zijn verboden. Anders zal de olie-urn-coping plaatsvinden

ernstig olie lekken.

1. Als de hoeveelheid olie van de pomp te kort is. De hydraulische olie moet worden gefilterd en en vervolgens gevuld vóór de installatie.
2. Controleer of de motor of de hydraulische pomp is uitgeschakeld voordat u de hydraulische pomp installeert. cilinders.

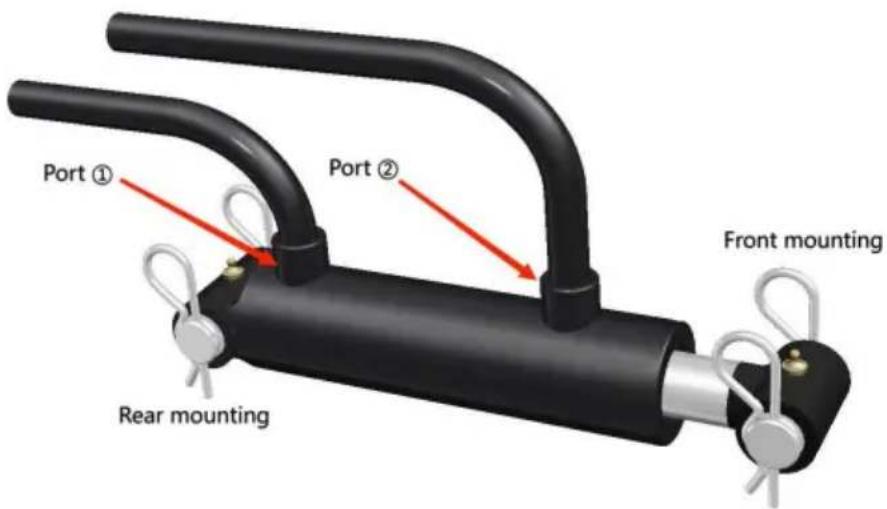

4ÿInstalleer de hydraulische cilinder in de juiste richting. Maak onderscheid tussen de achterste montage en de voorste montage.

1. Zet de montagedelen vast met stalen pennen en clips.
2. Installeer de hydraulische leidingen of slangen. Let op: poort y is voor het uitschuiven en poort y is voor het intrekken.

Let op: Zorg bij het installeren van de hydraulische leidingen of slangen voor de volgende punten: Bouten zijn extreem vastgedraaid, anders kunnen ze letsel veroorzaken.

1. Test de werking van de hydraulische cilinder nadat deze is geïnstalleerd, voordat u ermee aan de slag gaat.
2. De gebruiker moet periodiek controleren en onderhouden, afhankelijk van de omstandigheden.

VERORDENING

1. De aansluiting voor de oliepoort moet regelmatig worden gecontroleerd en vastgedraaid.
2. Bij gebruik mag het niet worden overbelast; anders kan de stang breken.
   gevaar voor voorkomen.
3. De hydraulische cilinder moet regelmatig worden gecontroleerd om er zeker van te zijn dat deze perfect werkt.

4. Voor gebruik moet de nieuwe hydraulische cilinder met de volgende parameters worden bediend: geen belasting en beweeg 2-3 cycli van volledige slag om de lucht in de kamer te ontladen omdat de lucht in de buis blijft en de zuiger of stang enigszins kan lijken springen bij het starten met gebruiken.

5. Als de hydraulische cilinder gedurende 12 maanden in een opslag is opgeslagen en niet is gebruikt, dan moet de afdichtingsset vóór gebruik vervangen worden.

6. Moet zich strikt houden aan een technische specificatie tijdens het gebruik; de klant wilde een controle volgens een omstandigheid periodiek met onderhoud.

ONDERHOUD EN SERVICE

ÿ Onderhoud en service mogen alleen worden uitgevoerd door gekwalificeerd personeel.ÿ Gebruik alleen originele vervangingsonderdelen. Het lassen van de hydraulische cilinder of de ophaalpunten zijn ten strengste verboden.

ÿ Alle componenten moeten grondig worden gecontroleerd vóór het eerste gebruik, na elk gebruik wijzigingen en ten minste eenmaal per jaar. Deze controles moeten worden gedocumenteerd y Vóór elk

gebruik moet de gebruiker het product controlleren op slijtage en

schade. Vooral de integriteit van de bevestigingspunten moet worden gecontroleerd.

WAARSCHUWING: Het niet naleven van het onderhoudsschema kan leiden tot ernstige ongevallen en verminderde prestaties van het product. Alle smering punten moeten worden gesmeerd volgens het volgende plan met behulp van een milieuvriendelijk smeermiddel.

Smeringschema	Voor het opleggen(wintervakantie)	Na het leggenorfinog	Na maximaal 20openingstijden
Vet de pennen inen verbindingen	Universeel vet.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
