BU35-60-50×35 - Hydraulikzylinder Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hydraulikzylinder, doppelwirkend, geschweißt, mit Querrohr
Marke	Vevor
Modell	BU35-60-50×35
Tragfähigkeit	2 Tonnen
Bohrung	2 Zoll (50,8 mm)
Kolbenstangendurchmesser	1-3/8 Zoll (34,9 mm)
Ausgefahrener Hub	36 Zoll (914 mm)
Eingefahrene Länge (Gesamtlänge)	44 Zoll (1118 mm)
Montageart	Frontmontage mit 1-Zoll-Achse
Größe der Hydraulikanschlüsse	SAE6 (JIC 6)
Schmiernippel	1/8-27 NPT
Rohrmaterial	Stahl
Kolbenmaterial	Sphäroguss
Stangenmaterial	Stahl
Grundplatte	Stahl
Hauptfunktionen	Heben, Schieben, Ziehen
Hydraulikversorgung	Doppelwirkend
Verwendungszweck	Industrielle und landwirtschaftliche Nutzung
Wartung	Schmieren Sie die Bolzen und Gelenke alle 20 Betriebsstunden
Reinigung	Halten Sie den Zylinder sauber und frei von Schmutz
Sicherheit	Nennlast nicht überschreiten, keine Personen heben, Handschuhe tragen
Ersatzteile verfügbar	Dichtungen, Schläuche, Anschlüsse, Reparatursatz
Reparierbarkeit	Verschlissene Dichtungen ersetzen; Schweißen verboten
Empfohlener Betriebsdruck	Siehe Handbuch (nicht in der Anleitung angegeben)
Wartungsintervall	Vor jeder Nutzung + jährliche Inspektion

Häufig gestellte Fragen - BU35-60-50×35 Vevor

Wie hoch ist die Tragfähigkeit dieses Zylinders?

Die maximale Tragfähigkeit beträgt 2 Tonnen. Diese Grenze niemals überschreiten.

Wie installiere ich den Hydraulikzylinder?

Installieren Sie den Zylinder in der richtigen Ausrichtung (Vorder- und Hintermontage beachten), sichern Sie die Teile mit Stahlbolzen und Clips, schließen Sie dann die Schläuche unter Beachtung der Anschlüsse für Aus- und Einfahren an. Stellen Sie sicher, dass das System vor dem Anschließen drucklos ist.

Welches Hydrauliköl soll verwendet werden?

Verwenden Sie ein Standard-Hydrauliköl (Viskosität an die Umgebungstemperatur angepasst). Wenn die Ölmenge unzureichend ist, filtern Sie es vor dem Nachfüllen.

Wie entlüfte ich den Zylinder?

Führen Sie vor der ersten Verwendung 2 bis 3 vollständige Zyklen ohne Last durch, um die Luft aus der Kammer zu entfernen. Ein leichter Sprung des Kolbens zu Beginn des Betriebs ist normal.

Wie oft sollten die Bolzen geschmiert werden?

Schmieren Sie die Bolzen und Gelenke alle 20 Betriebsstunden sowie vor der Inbetriebnahme und nach einer Lagerungsperiode.

Was tun, wenn der Zylinder undicht ist?

Überprüfen Sie zuerst, ob die Anschlüsse fest angezogen sind. Wenn das Leck bestehen bleibt, ersetzen Sie den Dichtungssatz (als Ersatzteil erhältlich). Schweißen Sie niemals am Zylinder.

Kann ich diesen Zylinder zum Heben von Personen oder Tieren verwenden?

Nein. Dieser Zylinder ist nicht zum Heben oder Ziehen von Personen oder Tieren ausgelegt. Dies würde ein ernsthaftes Verletzungsrisiko darstellen.

Wie überprüfe ich den Verschleiß des Zylinders?

Überprüfen Sie vor jeder Nutzung den Zylinder visuell: Prüfen Sie die Ausrichtung, das Fehlen von Fressen, Verschleiß, Lecks und die Unversehrtheit der Befestigungspunkte. Eine jährliche gründliche Inspektion sollte dokumentiert werden.

Wo finde ich Ersatzteile?

Ersatzteile (Dichtungen, Schläuche usw.) sind bei Vevor oder autorisierten Händlern erhältlich. Besuchen Sie die Website www.vevor.com/support für technische Unterstützung.

Wie lagere ich den Zylinder langfristig?

Wenn der Zylinder länger als 12 Monate nicht verwendet wird, ersetzen Sie den Dichtungssatz vor der Wiederinbetriebnahme. Lagern Sie ihn an einem trockenen und geschützten Ort und lassen Sie das System drucklos.

BEDIENUNGSANLEITUNG BU35-60-50×35 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HYDRAULIKZYLINDER

MODELL: BU35-60-50×35

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULIKZYLINDER

MODELL: BU35-60-50×35

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder zur Beschädigung wertvoller Eigentum.

1. Vermeiden Sie die Verwendung dieses Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht Erlauben Sie Kindern zu spielen.
2. Tragen Sie beim Zusammenbau ANSI-zugelassene Hochleistungsarbeitshandschuhe.
3. Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
4. Halten Sie während der Verwendung unbeteiligte Personen vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Verwenden Sie dieses Produkt NUR in Übereinstimmung mit dieser Anleitung und für seine Verwendungszweck.
7. Vor Gebrauch auf Fehlausrichtung, Klemmen, Verschleiß oder andere Schäden prüfen.

Schäden festgestellt werden, reparieren oder ersetzen Sie die problematischen Komponenten, bevor Sie weiter

verwenden.

1. Überschreiten Sie nicht die maximale Nennkapazität.
2. Zerreiben Sie dieses Warnschild nicht.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PRODUKTSPEZIFIKATIONEN:

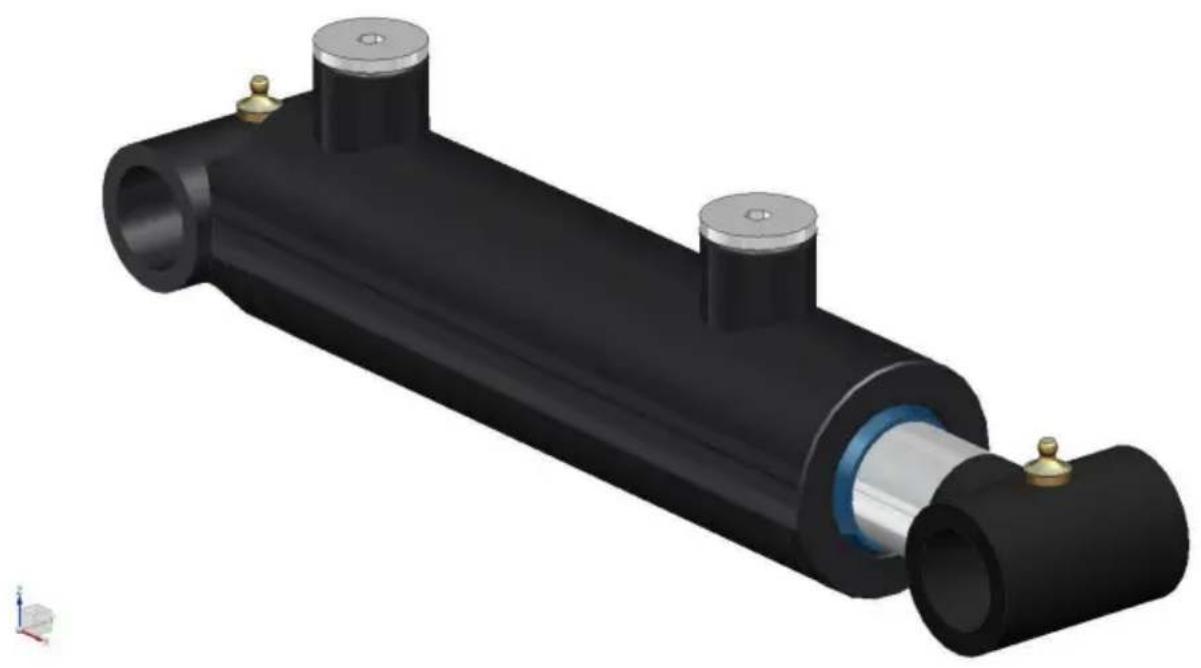

Geschweißtes doppeltwirkendes Querrohr für Hydraulikzylinder
Bohrstange eingefahren Hub ausgefahren					Spalte laden	Stift Größe	Hafen Größe
2ÿ ÿ1-3/8ÿ		44ÿ		36ÿ	80ÿ	2t	ÿ1ÿ SAE6#

Artikel	Ersatzteile	Spezifikation	Material	Menge
ÿ Schmiernippel		1/8-27NPT	Stahl	2
ÿ	Grundplatte	/	Stahl	1
ÿ	Ölanschluss	SAE6 #	Stahl	2
ÿ	Kolben	/	Sphäroguss	1
ÿ	Stange	1-3/8ÿ	Stahl	1
ÿ	Rohr	2ÿ	Stahl	1
ÿ	Drüse	/	Sphäroguss	1
ÿ Frontmontage		Inbreinssmeuer 1y	Stahl	1

SICHERHEITSVORKEHRUNGEN UND UNFALLVERHÜTUNGSVORSCHRIFTEN

Allgemeine Hinweise zur

Sicherheit. ä Diese Betriebsanleitung wurde so erstellt, dass

um Ihre Sicherheit zu gewährleisten. Personal, das mit den in dieser Anleitung beschriebenen diese Anweisungen dürfen das Produkt nicht verwenden. ä Lesen Sie die

gesamte Bedienungsanleitung, bevor Sie das Produkt verwenden.

Beachten Sie insbesondere die

Sicherheitshinweise. ä Diese Anleitung richtet sich an Personal mit technischen

Erfahrung mit dieser Art von Produkt.Wenn Sie keine Erfahrung mit dieser Art haben des Gerätes, lassen Sie sich von einem erfahrenen Betreiber beraten.

ÿ Befolgen Sie alle Wartungspläne und Pflegepläne in dieser

ÿ Der Maschinenbediener ist

verantwortlich für Verletzungen oder Schäden, die an

ÿ Dieses Produkt ist nicht zum Heben

oder Schleppen von Personen oder Tieren geeignet. ä Das Hydrauliksystem arbeitet unter hohem

Druck. ä Beim Anschluss sind alle relevanten Sicherheitsvorschriften zu

beachten.

von Hydraulikzylindern oder Hydraulikmotoren. Beim Anschluss von Hydraulik

Schläuche an die Hydraulikanlage des Traktors anschließen, sicherstellen, dass die Anlage

drucklos. ÿ

Hydraulische Anschlüsse müssen eindeutig gekennzeichnet sein, um das Risiko von falscher Anschluss.

ÿ Hydraulikschläuche regelmäßig prüfen und bei Verschleiß austauschen.

Beschädigung oder Alterung. Ersatzschläuche müssen den Herstellerangaben entsprechen.

Spezifikationen.

Verwenden Sie geeignete Werkzeuge, um Verletzungen bei der Suche nach Lecks zu vermeiden. ä Unter hohem Druck austretende Flüssigkeit kann die Haut durchdringen und schwere Verletzungen und Infektionsgefahr. Bei Verletzungen ärztlichen Rat einholen sofort! Vor Arbeiten an der Hydraulikanlage Produkt demontieren, Anlage drucklos machen und Motor abstellen.

1. Befolgen Sie bei der Verwendung strikt die Regeln im Hauptparameter. Extrem hoch

Druck und Überlastung sind verboten. Andernfalls wird die Ölurne umgangen

ernsthaftes Ölleck.

1. Wenn die Ölmenge der Pumpe zu gering ist. Das Hydrauliköl sollte gefiltert und dann vor der Installation gefüllt.

2. Prüfen Sie, ob der Motor oder die Hydraulikpumpe ausgeschaltet ist, bevor Sie die Hydraulik installieren. Zylinder.

3. Installieren Sie den Hydraulikzylinder in der richtigen Richtung. Bitte unterscheiden zwischen der Heckmontage und der Frontmontage.

4. Befestigen Sie die Montageteile mit Stahlstiften und Clips.

5. Installieren Sie die Hydraulikrohre oder -schläuche. Bitte beachten Sie, dass Anschluss zum Ausfahren und Anschluss zum Einfahren dient.

Achtung: Bei der Installation der Hydraulikleitungen oder -schläuche ist darauf zu achten, Die Schrauben müssen extrem fest angezogen werden, da es sonst zu Verletzungen kommen kann.

1. Testen Sie vor der Arbeit die Funktion des Hydraulikzylinders nach der Installation.
2. Der Benutzer muss regelmäßige Überprüfungen und den Umständen entsprechend Wartungsarbeiten durchführen.

VERORDNUNG

1. Der Anschluss für den Ölanschluss sollte regelmäßig überprüft und festgezogen werden.
2. Bei Gebrauch darf es nicht überlastet werden, da sonst die Stange brechen kann. Eintrittsgefahr.
3. Der Hydraulikzylinder muss regelmäßig überprüft werden, um sicherzustellen, dass er einwandfrei funktioniert.
4. Neue Hydraulikzylinder vor der Verwendung sollte den Hydraulikzylinder mit betreiben ohne Last und 2-3 volle Hubzyklen ausführen, um die Luft in der Kammer abzulassen weil die Luft im Rohr verbleibt und der Kolben oder die Stange leicht zu kippen scheinen

springen, während Sie mit der Verwendung beginnen.

1. Wenn der Hydraulikzylinder gelagert und 12 Monate lang nicht benutzt wurde, dann sollte der Dichtungssatz vor der Verwendung ausgetauscht werden.

2. Muss beim Betrieb streng die technischen Spezifikationen einhalten; der Kunde wollte je nach Nutzungssituation eine Kontrolle in regelmäßigen Abständen bei der Wartung durchführen.

WARTUNG UND SERVICE

ÿ Wartung und Instandhaltung dürfen nur von qualifiziertem Personal durchgeführt werden.ÿ Nur Original-Ersatzteile verwenden. Schweißarbeiten am Hydraulikzylinder oder dessen

Abholstellen ist strengstens verboten.

ÿ Alle Komponenten sollten vor dem ersten Gebrauch gründlich überprüft werden, nach

Änderungen und mindestens einmal jährlich. Diese Kontrollen sollten dokumentiert werden ÿ Vor jedem

Gebrauch muss der Anwender das Produkt auf Verschleiß prüfen und

Insbesondere ist die Unversehrtheit der Befestigungspunkte zu prüfen.

ACHTUNG: Die Nichteinhaltung des Wartungsplans kann zu

schwere Unfälle und Leistungseinbußen des Produkts. Alle Schmier-Die Schmierstellen sind nach folgendem Schema mit einem umweltfreundliches Schmiermittel.

Schmierung Zeitplan	Vor dem Auflegen (Winterpause)	Nach dem Verlegenhoch	Nach maximal 20 Betriebszeiten
Fetten Sie die Stifte und Verknüpfungen	Mehrzweckfett.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
