MANUALE UTENTE BU35-60-50×35 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

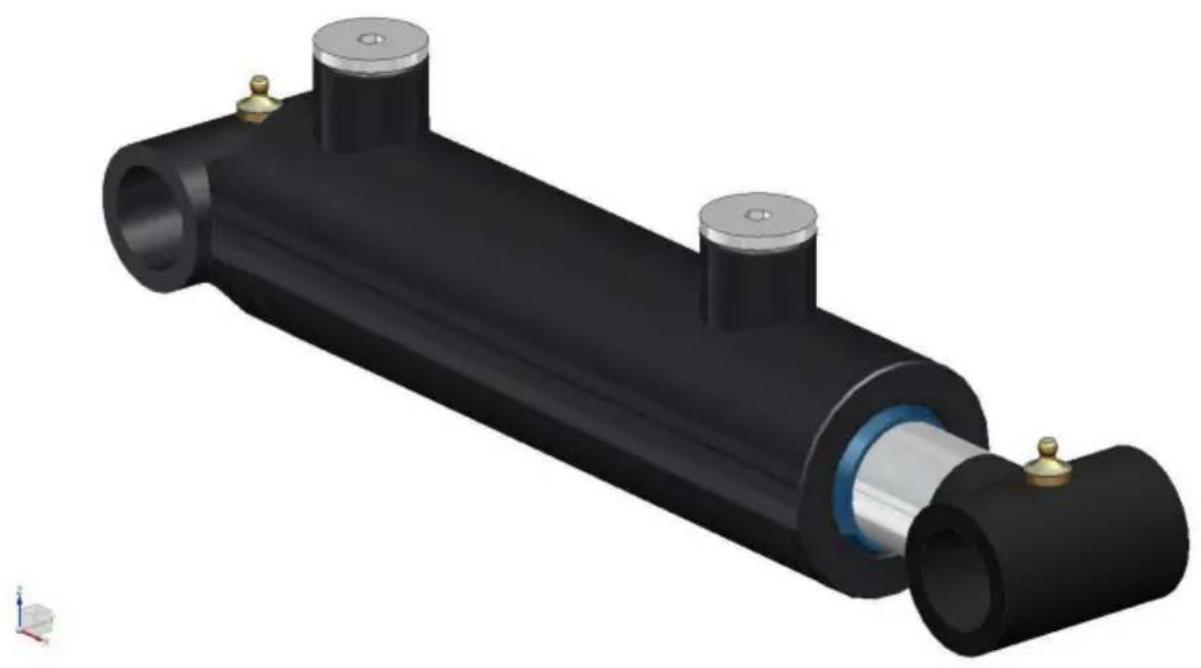

CILINDRO IDRAULICO

MODELLO: BU35-60-50×35

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CILINDRO IDRAULICO

MODELLO: BU35-60-50×35

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare lesioni personali o danni a beni di valore proprietà.

1. Evitare che i bambini utilizzino questo prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.
2. Durante il montaggio, indossare guanti da lavoro resistenti e omologati ANSI.
3. Mantenere l'area di lavoro pulita e ben illuminata.
4. Tenere le persone astanti fuori dalla zona di utilizzo.
5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Utilizzare questo prodotto SOLO in conformità con queste istruzioni e per il suo scopo previsto.
7. Controllare eventuali disallineamenti, legature, usura o altri danni prima dell'uso. Se presenti se viene rilevato un danno, riparare o sostituire i componenti problematici prima di procedere ulteriormente utilizzo.
8. Non superare la capacità massima nominale.
9. Non strappare questa etichetta di avvertenza.

SALVA QUESTE ISTRUZIONI

SPECIFICHE DEL PRODOTTO:

Cilindri idraulici a doppio effetto saldati tubo trasversale
Alesaggio Asta Retratta Corsa Estesa					Colonna carico	Spillo misurare	Porta misurare
2ÿ ÿ1-3/8ÿ		44ÿ	36ÿ	80ÿ	2t	ÿ1ÿ SAE6#

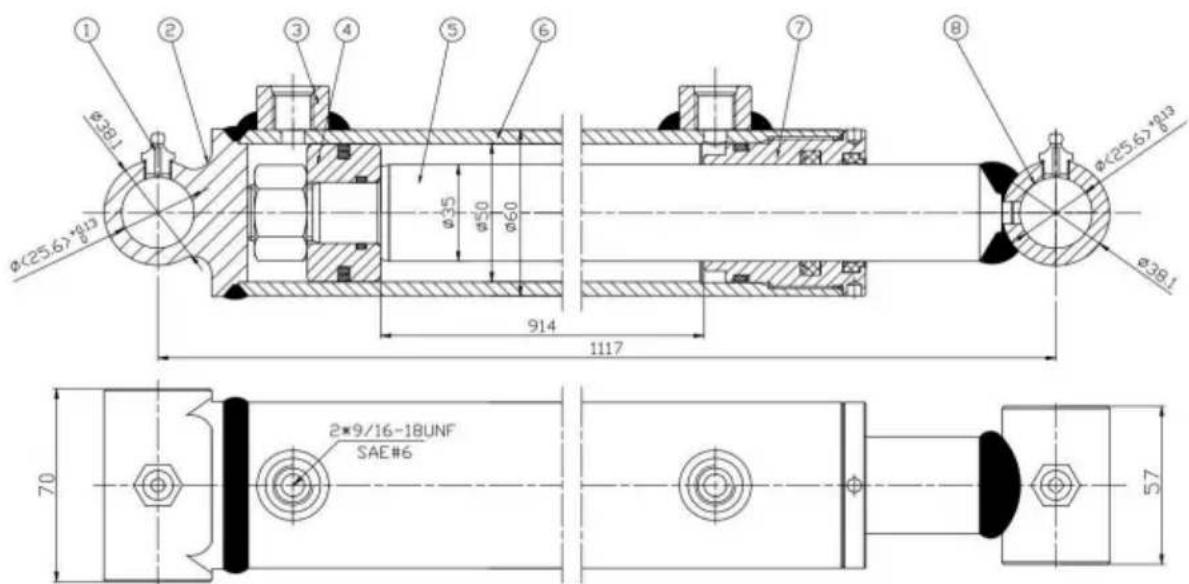

Ø28.1 Ø(25,6)*8/13 Ø35 Ø50 Ø60 914 1117 Ø38.1 Ø<25,6>8/13 2*9/16-1BUNF SAE#6 70 57

Articolo	Parti	Specificazione	Materiale	Quantità
ÿ Ingrassatore		1/8-27NPT	Acciaio	2
ÿ	Piastra di base	/	Acciaio	1
ÿ	Porto petrolliero	SAE6#	Acciaio	2
ÿ	Pistone	/	Ghisa duttile	1
ÿ	Asta	1-3/8ÿ	Acciaio	1
ÿ	Tubo	2ÿ	Acciaio	1
ÿ	Ghiandola	/	Ghisa duttile	1
ÿ Montaggio frontale		ID 1ÿ	Acciaio	1

PROCEDURE DI SICUREZZA E NORME PER LA PREVENZIONE DEGLI INCIDENTI

Avvertenze generali sulla

sicurezza. ÿ Le presenti istruzioni per l'uso sono state redatte in modo tale da

garantire la tua sicurezza Il personale che non ha familiarità con i punti esposti in queste istruzioni non devono essere autorizzate a utilizzare il prodotto. ŷ

Leggere tutte le istruzioni per l'uso prima di utilizzare il prodotto. Prendere

particolare attenzione alle note di sicurezza.

ÿ Le presenti istruzioni sono rivolte al personale con precedenti competenze tecniche esperienza di questo tipo di prodotto.Se non hai esperienza di questo tipo del dispositivo, chiedere consiglio a un operatore esperto.

ÿ Seguire tutti i programmi di manutenzione e i piani di cura descritti in questi istruzioni per l'uso. ÿ

L'operatore della macchina è responsabile per lesioni o danni causati a terze parti durante il funzionamento.

ÿ Questo prodotto non è adatto per il sollevamento o il traino di persone o animali. ÿ Il siste idraulico funziona ad alta pressione. ÿ Tutte le norme di sicurezza

pertinenti devono essere rispettate durante il collegamento

di cilindri idraulici o motori idraulici. quando si collegano componenti idraulici

tubi flessibili al sistema idraulico del trattore, assicurarsi che il sistema sia non pressurizzato.

ÿ I collegamenti idraulici devono essere chiaramente identificati per evitare il rischio di collegamento errato.

ÿ Controllare regolarmente i tubi idraulici e sostituirli se mostrano segni di

danni o invecchiamento. I tubi flessibili sostitutivi devono essere conformi alle specifiche del produttore specifiche.

Utilizzare strumenti appropriati per prevenire lesioni durante la ricerca di perdite. ÿ II

fluido che fuoriesce ad alta pressione può penetrare nella pelle e causare

gravi lesioni e rischio di infezione. In caso di ferite, consultare un medico

immediatamente! Prima di lavorare sull'impianto idraulico, staccare il prodotto, depressurizzare l'impianto e spegnere il motore.

MODO DI INSTALLAZIONE

1. Rispettare rigorosamente le regole del parametro principale durante l'utilizzo; estremamente elevato pressione e sovraccarico sono vietati. In caso contrario, la copertura dell'urna dell'olio avrà luogo

perdita d'olio grave.

2ÿSe la quantità di olio della pompa è scarsa. L'olio idraulico deve essere filtrato e quindi riempito prima dell'installazione.

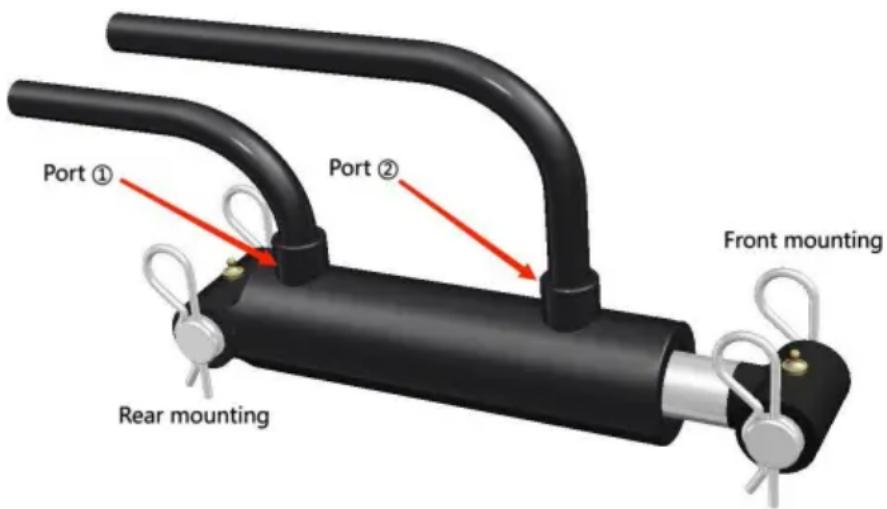

1. Controllare che il motore o la pompa idraulica siano spenti prima di installare l'impianto idraulico. cilindri.
2. Installare il cilindro idraulico nella direzione corretta. Si prega di distinguere tra il montaggio posteriore e quello anteriore.
3. Bloccare le parti di montaggio con perni in acciaio tramite le clip.
4. Installare i tubi o i flessibili idraulici; tenere presente che la porta ÿ è per l'estensione e la porta ÿ per la retrazione.

Attenzione: durante l'installazione dei tubi o dei flessibili idraulici, assicurarsi che

i bulloni siano estremamente serrati; in caso contrario, potrebbero causare lesioni.

1. Verificare il funzionamento del cilindro idraulico una volta installato prima di iniziare a lavorare.
2. L'utente deve effettuare controlli e manutenzioni periodici a seconda delle circostanze.

REGOLAMENTO

1. Il connettore per la porta dell'olio deve essere controllato e serrato regolarmente.
2. Quando viene utilizzato, non può essere sovraccaricato; altrimenti, può causare la rottura dell'asta pericolo di accadimento.
3. Il cilindro idraulico deve essere controllato regolarmente per garantirne il perfetto funzionamento.
4. Il nuovo cilindro idraulico prima dell'uso deve essere azionato con il cilindro idraulico nessun carico e muovere 2-3 cicli di corsa completa per scaricare l'aria nella camera perché l'aria rimane nel tubo e il pistone o l'asta possono apparire leggermente saltare mentre si inizia a usare.
5. Se il cilindro idraulico è immagazzinato e non è stato utilizzato per 12 mesi, in tal caso il kit di guarnizioni deve essere sostituito prima dell'uso.
6. Durante il funzionamento, il cliente deve attenersi rigorosamente alle specifiche tecniche. voleva un controllo in base all'utilizzo di una circostanza periodicamente con manutenzione.

MANUTENZIONE E ASSISTENZA

ÿ La manutenzione e l'assistenza devono essere eseguite solo da personale qualificato. ÿ Utilizzare solo parti di ricambio originali. La saldatura del cilindro idraulico o del suo

i punti di ritiro sono severamente vietati.

ÿ Tutti i componenti devono essere controllati attentamente prima del primo utilizzo, dopo ogni modifiche e almeno una volta all'anno. Questi controlli devono essere documentati in modo

appropriato. ÿ Prima di ogni utilizzo, l'operatore deve controllare il prodotto per usura e danni. In particolare è necessario controllare l'integrità dei punti di montaggio.

ATTENZIONE: la mancata osservanza del programma di manutenzione può comportare incidenti gravi e riduzione delle prestazioni del prodotto. Tutta la lubrificazione i punti devono essere lubrificati secondo il seguente schema utilizzando un lubrificante ecologico.

Lubrificazione programma	Prima di stendersi (Pausa invernale)	Dopo la posa su	Dopo massimo 20 orario di apertura
Ungere i perni e collegamenti	Grasso multiuso.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Viale della Vittoria, 101 00186 Roma

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
