BRUKSANVISNING BU35-60-50×35 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

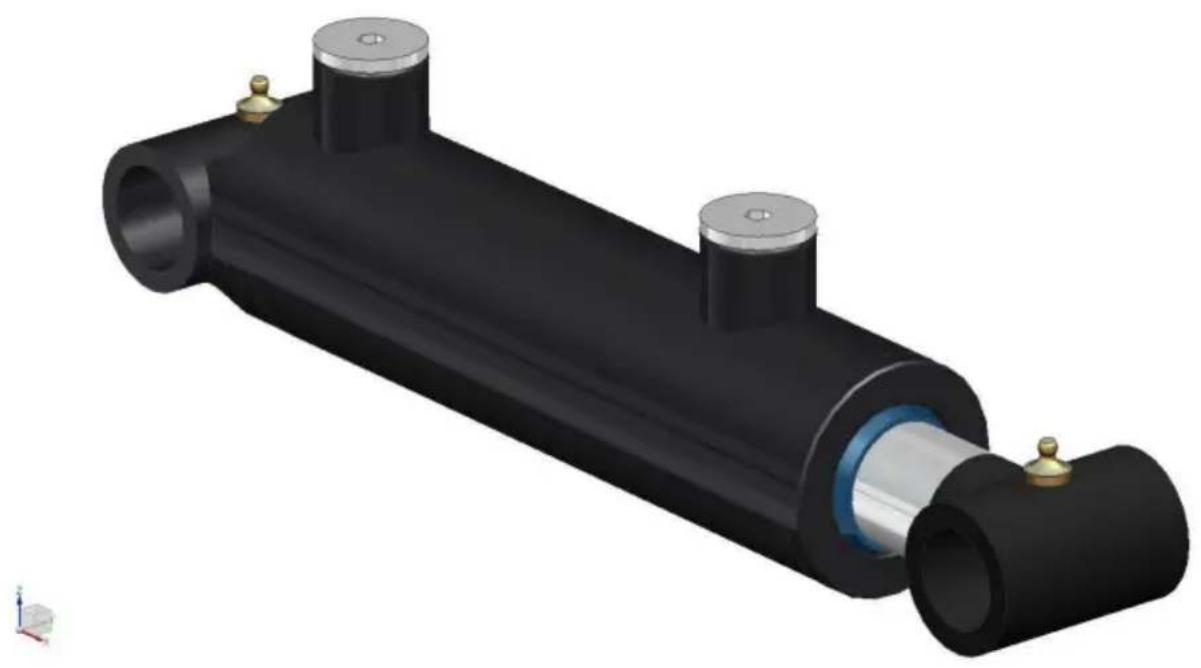

HYDRAULISK CYLINDER

MODELL: BU35-60-50×35

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HYDRAULISK CYLINDER

MODELL: BU35-60-50×35

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefulla föremål egendom.

1. Undvik att barn använder denna produkt. Och den här produkten är inte en leksak. Gör inte låta barn leka.
2. Bär ANSI-godkända kraftiga arbetshandskar under monteringen.
3. Håll arbetsplatsen rent och väl upplyst.
4. Håll åskådare borta från området under användning.
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Använd ENDAST denna produkt i enlighet med dessa instruktioner och för dess avsett syfte.
7. Kontrollera före användning efter felinriktning, bindning, slitage eller andra skador. Om någon skada upptäcks, reparera eller byt ut de problematiska komponenterna innan vidare använda.
8. Överskrid inte den maximala nominella kapaciteten.
9. Riv inte sönder denna varningsetikett.

SPARA DESSA INSTRUKTIONER

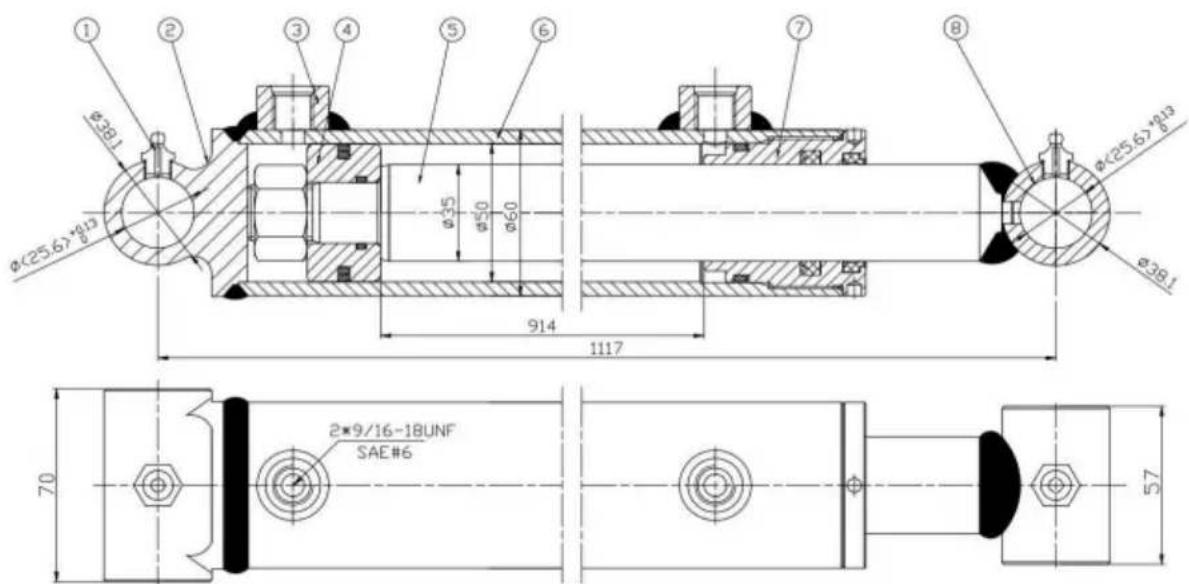

PRODUKTSPECIFIKATIONER:

Svetsade dubbelverkande hydraulcylindrar tvärrör
Bore Rod Retracted	Stroke Extended			Kolumn ladda	Stift storlek	Hamn storlek
2ÿ ÿ1-3/8ÿ	44 tum	36 tum	80 tum	2t	ÿ1ÿ SAE6#

Ø28.1 Ø(25,6)*8/13 Ø35 Ø50 Ø60 914 1117 Ø38.1 Ø<25,6>8/13 2*9/16-1BUNF SAE#6 70 57

Punkt	Delar	Specifikation	Material	Antal
ÿ Smörjinnippel		1/8-27NPT	Stål	2
ÿ	Basplatta	/	Stål	1
ÿ	Oljeport	SAE6#	Stål	2
ÿ	Kolv	/	Duktilt järn	1
ÿ	Stång	1-3/8"	Stål	1
ÿ	Rör	2 tum	Stål	1
ÿ	Körtel	/	Duktilt järn	1
ÿ Frontmontering		ID 1ÿ	Stål	1

SÄKERHETSPROCEDURER OCH BESTÄMMELSER FÖR FÖREBYGGANDE AV OLYCKOR

Allmänna anmärkningar

om säkerhet. ä Denna bruksanvisning har tagits fram på ett sådant sätt att säkerställ din säkerhet Personal som inte är bekant med punkterna i dessa instruktioner bör inte tillåtas att använda produkten. ä Läs hela bruksanvisningen innan du använder produkten. Ta

särskild notering av

säkerhetsanvisningarna. ä Dessa instruktioner riktar sig till personal med tidigare t erfarenhet av denna typ av produkt.Om du inte har erfarenhet av denna typ av enheten, sök råd från en erfaren operatör.

ÿ Följ alla underhållsscheman och vårdplaner som beskrivs i dessa bruksanvisning. ÿ Maskinens

operatör är ansvarig för skador som orsakats av tredje part under drift. ä Denna

produkt är inte lämplig för att lyfta eller bogsera människor eller djur. ä Hydraulsystemet arbeta under högt tryck. ä Alla relevanta säkerhetsföreskrifter bör följas under anslutningen

av hydraulcylindrar eller hydraulmotorer. vid anslutning av hydraulik slangar till traktorns hydraulsystem, se till att systemet är utan tryck. ä

Hydrauliska anslutningar måste vara tydligt identifierade för att undvika risken för felaktig anslutning.

ÿ Kontrollera hydraulslangarna regelbundet och byt ut dem om de visar tecken på skada eller åldrande. Ersättningsslangar måste överensstämma med tillverkarens specifikationer. ä

Använd lämpliga verktyg för att förhindra skador när du söker efter läckor. ä Vätska som läcker ut under högt tryck kan tränga in i huden och orsaka

allvarliga skador och risk för infektion. Om skadad, sök läkare

omedelbart! Innan du arbetar med hydraulsystemet, koppla loss produkten, gör systemet trycklöst och stäng av motorn.

INSTALLATIONSMETOD

1. Följ reglerna i huvudparametern strikt när du använder; extremt hög tryck och överbelastning är förbjudna. Annars kommer oljeurnan att äga rum

allvarligt läcka olja.

1. Om oljemängden i pumpen är kort. Hydrauloljan ska filtreras och fylls sedan innan installation.

3ÿKontrollera om motorn eller hydraulpumpen är avstängd innan du installerar hydrauliken cylindrar.

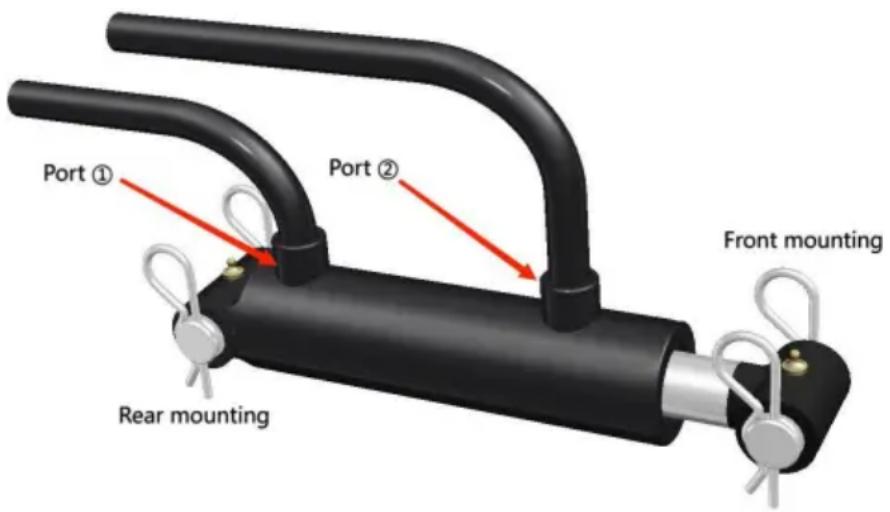

4ÿ Installera hydraulcylindern i rätt riktning. Vänligen särskilj mellan den bakre monteringen och den främre monteringen.

5ÿLås monteringsdelarna med stålstift med klämmorna.

1. Installera de hydrauliska rören eller slangarna; tänk på att port y är för förlängning och port y är för indragning.

Varning: När du installerar de hydrauliska rören eller slangarna, se till att bultar är extremt åtdragna; annars kan de orsaka skador.

7ÿTesta hydraulcylinderns funktion när den är installerad innan arbete.

1. Användaren måste regelbundet kontrollera och underhålla i enlighet med omständigheterna.

FÖRORDNING

1ÿAnslutningen för oljeporten bör kontrolleras och dras åt regelbundet.

1. När den används kan den inte överbelastas; annars kan det göra att staven går sönder förekomst fara.

2. Hydraulcylindern måste kontrolleras regelbundet för att säkerställa att den fungerar perfekt.

4ÿNy hydraulcylinder före användning bör manövrera hydraulcylindern med ingen belastning och flytta 2-3 cykler av fullt slag för att släppa ut luften i kammaren eftersom luften stannar kvar i röret, och kolven eller stången kan verka till något hoppa medan du börjar använda.

1. Om hydraulcylindern är lagrad och inte har använts på 12 månader, då bör tätningssatsen bytas ut innan den används.

2. Bör strikt följa en teknisk specifikation under drift; kunden ville ha en kontroll enligt att använda en omständighet periodvis med underhåll.

UNDERHÅLL OCH SERVICE

ÿ Underhåll och service bör endast utföras av kvalificerad personal. ÿ Använd endast originalreservdelar.Svetsning av hydraulcylindern eller dess

upphämtningsställen är strängt förbjudna.

ÿ Alla komponenter bör kontrolleras noggrant före första användning, efter någon ändringar och minst en gång per år. Dessa kontroller bör dokumenteras på lämpligt sätt.

ÿ Före varje användning bör operatören kontrollera produkten med avseende på slitage och skador. Speciellt måste monteringspunkternas integritet kontrolleras.

WARNING: Underlåtenhet att följa underhållsschemat kan leda till allvarliga olyckor och minskad prestanda hos produkten. All smörjning punkter ska smörjas enligt följande plan med en miljövänligt smörjmedel.

Smörjningschema	Innan du lägger upp(vinteruppehåll)	Efter läggningupp	After max 20drifttimmar
Smörj stiftenoch kopplingar	Multifunktionsfett.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
