ZX0901 ITEM 50T - Hydraulikzylinder Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hydraulikzylinder
Marke	Vevor
Modell	ZX0901 ITEM 50T
Maximale Kapazität	50 Tonnen
Maximaler Hub	185 mm
Maximaler Arbeitsabstand	983 mm
Minimaler Arbeitsabstand	83 mm
Antriebsart	Manuell (Hebelpumpe)
Hauptfunktionen	Pressen, Biegen, Richten, Formen
Typische Anwendungen	Alternatorlager, Achslager, Universalgelenke
Hauptmaterial	Robuster Stahl
Gewicht (geschätzt)	Etwa 80 kg
Hydrauliköltyp	Hydrauliköl der Güte 15#
Überdruckventil	Ja, zur Druckentlastung
Hubgrenzlinie	Ja, den maximalen Hub nicht überschreiten
Sicherheit	Nicht über die Nennkapazität hinaus verwenden, außermittige Belastungen vermeiden
Wartung	Vor jeder Benutzung prüfen, schmieren, mit einem feuchten Tuch reinigen
Mitgelieferte Ersatzteile	Schrauben, Unterlegscheiben, Muttern, Griff, Block, Splint
Garantie	Technische Unterstützung und elektronisches Garantiezertifikat über www.vevor.com/support
Entlüftungsanleitung	Überdruckventil öffnen, langsam pumpen, um die Luft zu entlüften

Häufig gestellte Fragen - ZX0901 ITEM 50T Vevor

Was ist die maximale Kapazität dieses Hydraulikzylinders?

Die maximale Kapazität beträgt 50 Tonnen. Überschreiten Sie diese Last nicht, da sonst das Gerät beschädigt werden kann.

Wie entlüftet man den Zylinder?

Entfernen Sie den Öleinfülldeckel hinten, öffnen Sie das Überdruckventil und pumpen Sie langsam mit dem Griff, bis Öl aus der Öffnung austritt. Setzen Sie den Deckel wieder auf und schließen Sie das Ventil.

Welches Hydrauliköl verwenden?

Verwenden Sie Hydrauliköl der Güte 15#. Der Ölstand sollte knapp unter der Einfüllöffnung liegen.

Wie stelle ich die Höhe des Arbeitstisches ein?

Heben Sie den Tisch mit der Ratsche leicht an, entfernen Sie den Splint, stellen Sie die Höhe ein und setzen Sie den Splint wieder in das entsprechende Loch. Senken Sie den Tisch auf den Splint ab.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht über die Nennkapazität hinaus verwenden, außermittige Lasten vermeiden, Hände und Füße während des Pressens von der Hubplatte fernhalten und immer die Last vor der Wartung entlasten.

Wie warte ich den Zylinder?

Vor jeder Benutzung die Teile auf Beschädigungen prüfen. Mit einem feuchten Tuch reinigen. Die freiliegenden Oberflächen mit einem leichten Öl schmieren, um Rost zu vermeiden.

Was tun, wenn sich der Zylinder nicht zurückzieht?

Dies kann an einer Überlastung oder einem zu niedrigen Ölstand liegen. Überprüfen Sie den Ölstand und entlüften Sie gegebenenfalls. Erzwingen Sie das Zurückziehen nicht.

Kann ich diesen Zylinder für andere Anwendungen als das Pressen verwenden?

Er ist für Pressen, Biegen, Richten und Formen in Kfz-Werkstätten und Industrie konzipiert. Nicht als Montagetisch oder Befestigungsstütze verwenden.

Wo finde ich Ersatzteile?

Die Ersatzteile (Schrauben, Griff, Blöcke usw.) sind im Lieferumfang enthalten. Für zusätzliche Teile kontaktieren Sie den Vevor-Support unter www.vevor.com/support.

Wie benutze ich den Griff?

Stecken Sie das schmale Ende des Griffs in das breitere und führen Sie den Splint in den Schlitz ein. Ziehen Sie das Überdruckventil fest, stecken Sie dann den Griff in den Anschluss und pumpen Sie auf und ab.

BEDIENUNGSANLEITUNG ZX0901 ITEM 50T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

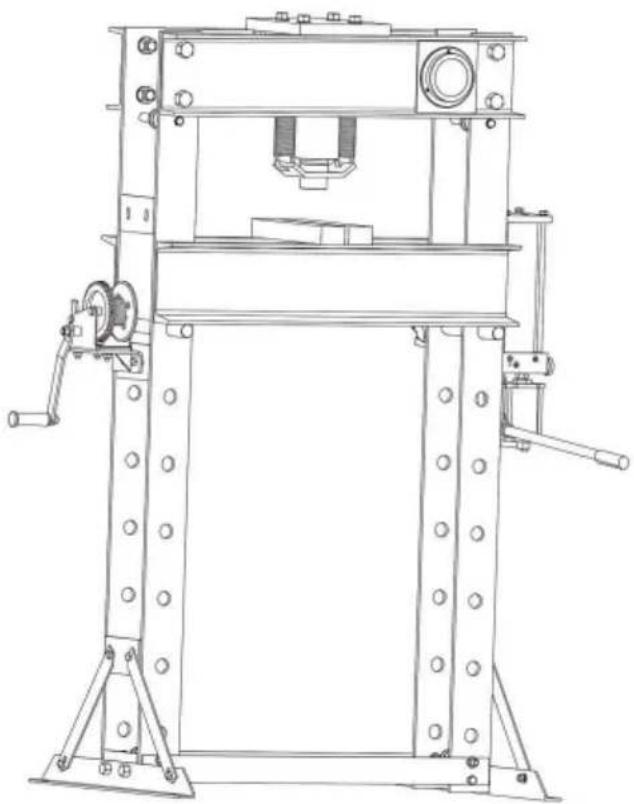

SHOP PRESS

( HYDRAULIKZYLINDER )

MODELL: ZX0901 ARTIKEL 50T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SHOP PRESS

MODELL: ZX0901 ARTIKEL 50T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: BITTE LESEN SIE DIESE ANWEISUNGEN SORGFÄLTIG DURCH.

SICHERE BETRIEBSVORAUSSETZUNGEN, WARNHINWEISE UND VORSICHTSMASSNAHMEN.

PRODUKTSPEZIFISCHE WARNHINWEISE

1. Betreiben Sie die Werkstattpresse nicht über ihre Nennkapazität hinaus.
2. Achtung! Wenn Sie etwas entdecken, das auf eine drohende strukturelle Störung hindeutet, stellen Sie die Nutzung der Werkstattpresse sofort ein.
3. Installieren Sie dieses Gerät nicht auf Asphalt, Holz, weichen oder gefliesten Oberflächen. Stellen Sie sicher, dass die Werkstattpresse fest auf einem trockenen, öl- und fettfreien, flachen und ebenen Betonuntergrund befestigt ist, der das Gesamtgewicht der Presse, des zu pressenden Werkstücks sowie gegebenenfalls weiterer Werkzeuge und Geräte tragen kann. Installieren Sie die Werkstattpresse nicht auf Dehnungsfugen oder auf gerissenem, defektem Beton.
4. Sorgen Sie für eine sichere Arbeitsumgebung. Verwenden Sie die Werkstattpresse nicht in der Nähe von nassen

Stellen Sie sicher, dass ausreichend

umgebenden Arbeitsbereich. Nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub betreiben.

1. Lesen und verstehen Sie alle Anweisungen und Sicherheitshinweise in der

Lesen Sie gegebenenfalls das Handbuch des Herstellers für das Werkstück, das Sie pressen.

Verwenden Sie immer die vom Hersteller empfohlenen Druckpunkte, Minimum/

erforderliche maximale Presskraft usw. für das zu pressende Werkstück.

1. Vermeiden Sie außermittige Belastungen. Wenn die Jack Plate ungewöhnlich schwer zu drücken ist,

sofort den Vorgang stoppen. Passen Sie das Werkstück an, um den

eine außermittige Belastung. Betreiben Sie die Werkstattpresse nicht, wenn das Werkstück kippt oder

klemmt während der Abwärtsbewegung der Druckkopfbaugruppe.

1. Vor dem Absenken der Jack Plate entfernen Sie Werkzeugablagen, Ständer und alle anderen Werkzeuge

und Ausrüstung vom Press Apron.

1. Halten Sie Hände, Finger und Füße immer von der Jack Plate und Press

Schürze während des Pressvorgangs. Stellen Sie sicher, dass die Jack Plate(s) in gutem

Zustand vor Gebrauch.

1. Versuchen Sie niemals, ein Werkstück zu entfernen, das in den beweglichen Teilen des

Werkstattpresse. Das Ablassventil abschrauben und erst nach dem Zurückschieben des Wagenhebers

Bringen Sie den Stößel in die Neutralstellung, falls Sie versuchen sollten, das Werkstück zu entfernen.

1. Das Werkstück muss während der gesamten Bei größeren Werkstücken verwenden Sie einen Rollenständer (nicht im Lieferumfang enthalten). Sichern Sie das Werkstück nach Möglichkeit mit Klammern (nicht im Lieferumfang enthalten).
2. Sobald der Kontakt zwischen Druckkopf und Werkstück

gemacht, treten Sie so weit wie möglich zurück und üben Sie weiterhin langsam Druck aus, bis der Vorgang abgeschlossen ist.

1. Lassen Sie ein komprimiertes Werkstück niemals unbeaufsichtigt. Wenn ein Werkstück komprimiert wird, wird eine große Menge an Kraft in der Arbeit gespeichert, die so lange kontrolliert werden muss, bis der Druck aus der Kopfeinheit freigegeben wird.
2. Bevor Sie Service- oder Wartungsarbeiten durchführen, lösen Sie die Last aus dem Pressenstößel.

Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt eingebaut werden können, sondern vom Bediener geliefert werden müssen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE DATEN

Kapazität Max. Arbeitsabstand		Minimaler Arbeitsabstand	Schlaganfall
50T	983 mm	83 mm	185 mm

Einführung

Diese Werkstattpresse ist für die Bereiche Automobil, LKW, Geräte, Flotte und industrielle Reparaturwerkstätten bestimmt, in denen Pressen, Biegen, Richten und Umformen erforderlich sind. Typische Anwendungen sind die Installation und der Ausbau der Lager von Lichtmaschine und Servopumpe, Achslager, Getriebelager, Dichtungen, Kreuzgelenke und andere. Sie ist nicht vorgesehen für die Verwendung als Montagetisch oder als Vorrichtungsständer zur Befestigung großer, endgültiger

Industrielle Reparaturwerkstätten, in denen Pressen, Biegen, Richten und

Umformung erforderlich. Typische Anwendungen sind die Installation und

Ausbau der Lager von Lichtmaschine und Servopumpe, Achslager,

Getriebelager, Dichtungen, Kreuzgelenke und andere. Es ist nicht vorgesehen für

Verwendung als Montagetisch oder als Vorrichtungsständer zur Befestigung großer, endgültiger

Im Gegensatz zu Pressen mit separater

montierter Pumpe kann das Aggregat dieser Presse nicht mit einem

Druckmesser ausgestattet werden. Daher muss die Überwachung der Last durch andere

Mittel erfolgen, wie z. B. eine digitale Wägezellenanzeige. Welches Mittel auch immer gewählt wird,

die Lastmessmittel müssen jährlich kalibriert werden.

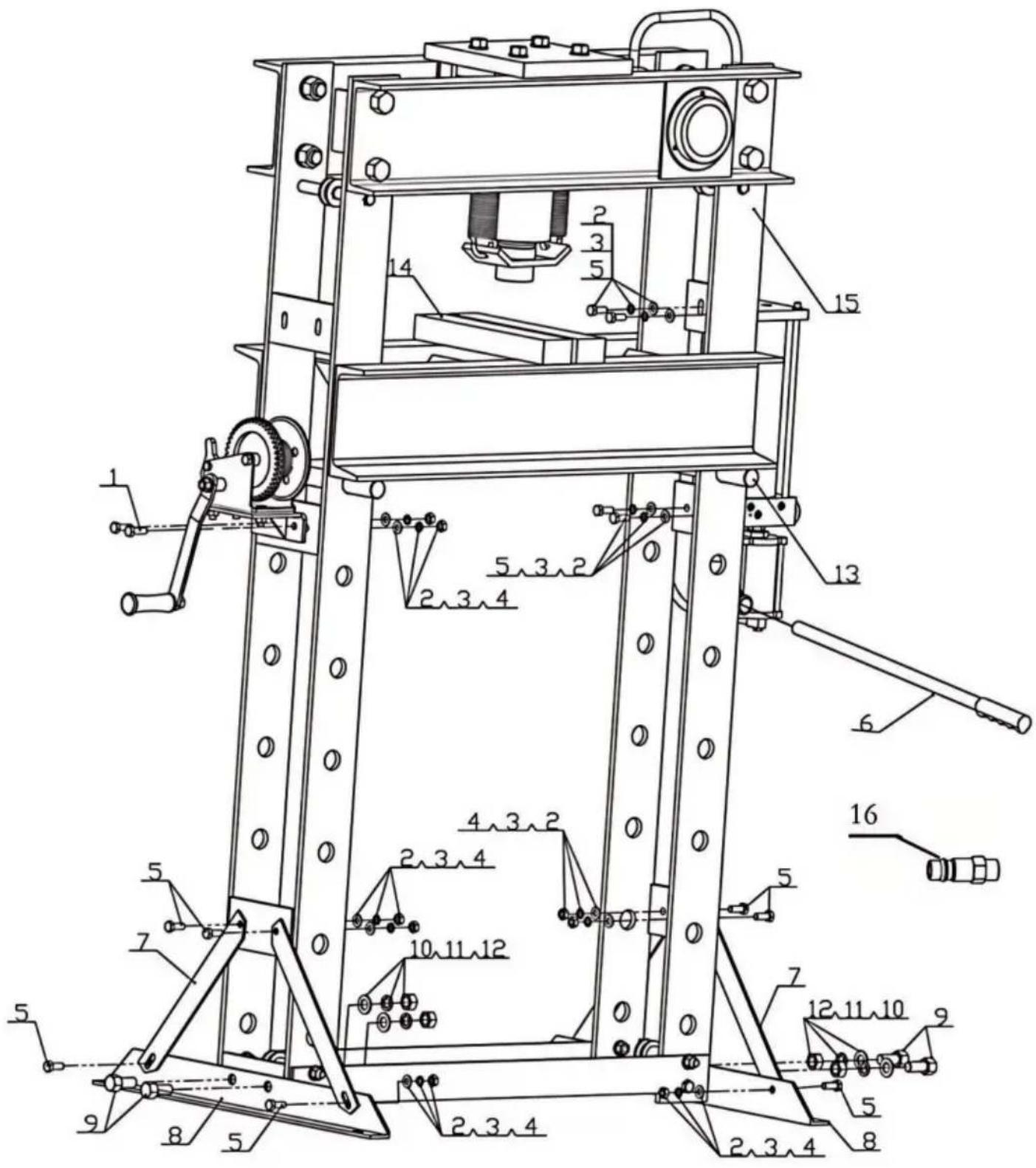

PACKLISTE

NEIN.	BESCHREIBUNG MENGE NR.			BESCHREIBUNG MENGE
1	Sechskantschraube M10*30	2	9	Sechskantschraube M16*35	4
2	Unterlegscheibeÿ10	14	10	Unterlegscheibeÿ16	4
3	Federscheibeÿ10	14	11	Federscheibeÿ16	4
4	Sechskantmutter M10	10	12	Sechskantmutter M16	4
5	Sechskantschraube M10*25	12	13	Splint	2
6	Handhaben	1	14	Block	2
7	Schräges Ufer	4	15	Hauptteil	1
8	Winkeleisen	2	16	Einlassanschluss (Eur)	1

Das Drahtseil wird wie oben gezeigt aufgewickelt. Achten Sie darauf, dass das Drahtseil vor der Verwendung auf die oberen und unteren vier Rollen aufgewickelt wurde.

Der Tisch erhebt sich:

Die Sperrklinke schwenkt nach oben und der Griff kann im Uhrzeigersinn gedreht werden, um den Arbeitstisch hochzuheben und den Stift in das entsprechende Loch einzufädeln. Dann schwenkt die Sperrklinke wieder nach unten und der Griff kann gegen den Uhrzeigersinn gedreht werden, um den Tisch auf den Stift zu setzen, sodass das Drahtseil nicht mehr unter Spannung steht.

sodass das Drahtseil nicht mehr unter Spannung steht.

Der Tisch wird abgesenkt:

Drehen Sie die Sperrklinke nach oben, drehen Sie den Griff im Uhrzeigersinn, heben Sie den Arbeitstisch ein wenig an und ziehen Sie den Stift heraus. Drehen Sie dann die Sperrklinke nach unten, drehen Sie den Griff gegen den Uhrzeigersinn, bringen Sie den Tisch in die entsprechende Position und stecken Sie den Stift in das entsprechende Loch. Drehen Sie den Griff gegen den Uhrzeigersinn, um den Tisch auf dem Stift zu platzieren, sodass das Stahldrahtseil nicht mehr unter Spannung steht.

1. Die 50-Tonnen-Werkstattpresse wird mit zwei Dornplatten geliefert. Die Dornplatten können einzeln oder wie unten gezeigt mit dem Dornhalter verbunden verwendet werden.
2. Der Abstand zwischen den beiden Platten ist von 0-5 Zoll erweiterbar. Um den Abstand zwischen den beiden Dornplatten anzupassen, lösen Sie jede Schraube an der Seite der Platten, stellen Sie den Spalt zwischen den Platten ein, dann ziehen Sie die Schrauben vor der Verwendung erneut fest.
3. Um die Schürzen auf eine bestimmte Höhe einzustellen, schieben Sie die beiden Stifte durch gegenüberliegende Justierungslöcher an den Beinen des Pressrahmens und befestigen Sie sie mit den beiden R-Clips.
4. Platzieren Sie die Dornplatte auf der Pressschürze und achten Sie darauf, dass sie mittig auf der Schürze drückt.
5. WARNUNG! Wenn die Dornplatten auf einem Hindernis (z. B. Bolzen, Schutt usw.) ruhen, kann es zu einer unebenen Basis kommen. Dies kann zu einer ungewöhnlichen Belastung der Dornplatten führen und möglicherweise zu einem Bruch und/oder einer Verletzung.
6. Stecken Sie den schmaleren Wagenhebergriff (das Ende mit dem Stift) in den größeren Griff und lassen Sie den Stift im T-Schlitz einrasten.
7. Mit dem geschlitzten Ende des Wagenhebergriffs das Überdruckventil des Wagenhebers festziehen (im Uhrzeigersinn drehen).
8. Stecken Sie das größere Rohr des Wagenhebergriffs in den Wagenhebergriffanschluss, der sich an der Seite des Wagenhebers befindet.
9. Pumpen Sie den Griff auf und ab, um den Wagenheber auszufahren und die Werkstattpresse zu betätigen.
10. WARNUNG! Sollten Sie einen strukturellen Defekt feststellen, verwenden Sie die Werkstattpresse sofort nicht weiter. Lassen Sie das Gerät bei Bedarf von einem qualifizierten Servicetechniker reparieren.
11. Wenn Sie fertig sind, entfernen Sie den Wagenhebergriff vom Wagenhebergriffanschluss und lösen Sie (gegen den Uhrzeigersinn drehen) das Überdruckventil des Wagenhebers.

Entlüftung

1. Entfernen Sie den Öleinfüllstopfen auf der Rückseite des Wagenhebers, um das Öleinfüllloch freizulegen.
2. Öffnen Sie das Entriegelungsventil an der Vorderseite des Wagenhebers (siehe oben). Setzen Sie den Wagenhebergriff in den Pumpenkern. Pumpen Sie den Griff langsam, um Luft aus der Öleinfüllöffnung zu drücken.
3. Sobald das Öl aus dem Loch austritt, hören Sie auf zu pumpen. Ersetzen Sie den Öleinfüllstopfen. Schließen Sie das Ablassventil.
4. Überprüfen Sie den Ölstand. Er muss knapp unter dem Öleinfüllloch liegen. Füllen Sie gegebenenfalls hochwertiges Hydrauliköl 15# nach.

WARNUNG!

Nicht überlasten. Überlastung kann dazu führen, dass der Zylinder nicht zurückgesetzt werden kann. Ölleck, Geräteschaden oder Personenschaden können die Folge sein.

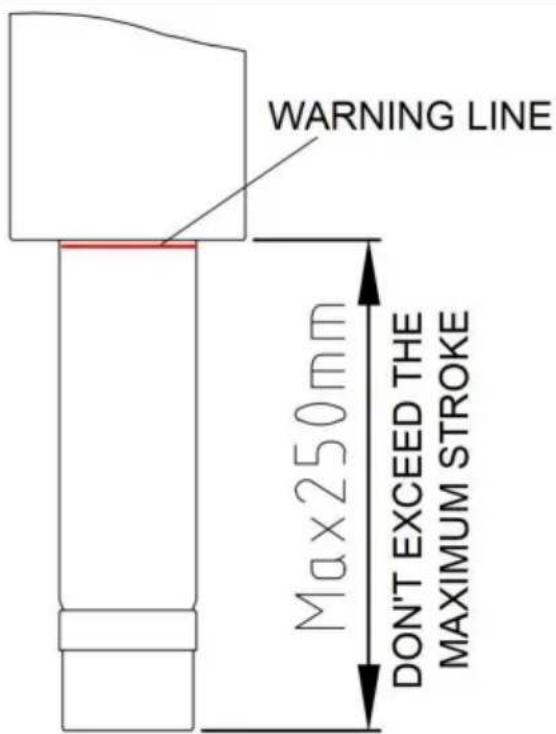

1. Betreiben Sie die Werkstattpresse nicht weiter, wenn Sie die Begrenzungslinie des Ölzylinders sehen. Bitte nicht mehr drücken, sondern sofort herunterlassen.
2. Betreiben Sie die Werkstattpresse nicht über die Nennkapazität hinaus.
3. Vermeiden Sie außermittige Belastungen.
4. Halten Sie Hände, Finger und Füße immer fern von der Wagenheberplatte und der Pressschürze während des Pressvorgangs.

WARTUNG

1. Achtung: Entlasten Sie die Werkstattpresse immer, bevor Sie Inspektion, Wartung oder Reinigung durchführen.
2. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Werkstattpresse. Überprüfen Sie auf strukturelles Versagen, lose, gerissene, verbogene oder beschädigte Teile, Fehlausrichtung oder Blockierung beweglicher Teile und andere Bedingungen, die den sicheren Betrieb beeinträchtigen können. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben. Beschädigte Geräte dürfen nicht verwendet werden.
3. Um Rost vorzubeugen, beschichten Sie alle freiliegenden Oberflächen mit einem leichten Öl.
4. Halten Sie den Bereich der Dornplatten und der Pressschürze immer sauber und frei von Öl und anderen Schmiermitteln.
5. Zum Reinigen mit einem sauberen, feuchten Tuch abwischen.
6. Bewahren Sie die Werkstattpresse bei der Lagerung mit einer sauberen Abdeckplane abgedeckt an einem kühlen, trockenen Ort auf.
