ZX0901 ITEM 10T - Hydraulikzylinder Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Hydraulikzylinder für Werkstattpresse
Marke	Vevor
Modell	ZX0901 ITEM 10T
Nennkapazität	10 Tonnen (10T)
Maximaler Hub	58 mm
Maximaler Arbeitsabstand	383 mm
Minimaler Arbeitsabstand	130 mm
Hubwarnlinie	190 mm (nicht überschreiten)
Pumpentyp	Manuell (integrierter Wagenhebergriff)
Empfohlenes Hydraulikfluid	Hochwertiges Hydrauliköl 15#
Hauptmaterial	Robuster Stahl
Geschätztes Gewicht	Ca. 8 kg (ohne Zubehör)
Sicherheit	Überdruckventil, Überlastschutz, Warnlinie
Wartung	Ölstand vor jedem Gebrauch prüfen, ggf. entlüften
Reinigung	Mit einem sauberen, feuchten Tuch abwischen
Enthaltene Ersatzteile	Siehe Packliste: Schrauben, Unterlegscheiben, Wellenplatten, Griff usw.
Verwendung	Pressen, Biegen, Richten, Formen in der Automobil- und Industrie-Werkstatt
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support
Lagerung	An einem kühlen, trockenen Ort, abgedeckt mit einer Schutzplane

Häufig gestellte Fragen - ZX0901 ITEM 10T Vevor

Wie entlüfte ich den Hydraulikzylinder?

Entfernen Sie den Öleinfüllverschluss an der Rückseite des Zylinders. Öffnen Sie das Überdruckventil an der Vorderseite. Stecken Sie den Griff in den Pumpenkern und pumpen Sie langsam, bis Öl aus der Öffnung austritt. Setzen Sie den Verschluss wieder auf und schließen Sie das Ventil.

Welches Hydrauliköl soll ich verwenden?

Verwenden Sie hochwertiges Hydrauliköl 15#. Füllen Sie auf, bis der Füllstand knapp unter der Einfüllöffnung liegt.

Was ist die maximale Kapazität des Zylinders?

Die Nennkapazität beträgt 10 Tonnen (10T). Überschreiten Sie diese Grenze niemals, um Schäden oder Verletzungen zu vermeiden.

Wie stelle ich die Höhe der Wellenplatten ein?

Schieben Sie die beiden Bolzen in die Einstelllöcher an den Rahmenfüßen der Presse und sichern Sie sie mit den R-Clips. Setzen Sie dann die Wellenplatte zentriert auf die Auflage.

Was tun, wenn der Zylinder nicht hochgeht?

Überprüfen Sie den Ölstand, stellen Sie sicher, dass das Überdruckventil fest geschlossen ist (im Uhrzeigersinn gedreht). Entlüften Sie ggf. das System.

Wie warte ich den Hydraulikzylinder?

Überprüfen Sie vor jedem Gebrauch die Teile auf Beschädigungen. Schmieren Sie die exponierten Oberflächen mit einem leichten Öl, um Rost zu vermeiden. Halten Sie die Platten und die Auflage sauber.

Kann ich eine elektrische Pumpe mit diesem Zylinder verwenden?

Dieses Modell ist für eine integrierte Handpumpe ausgelegt. Die Verwendung einer elektrischen Pumpe wird nicht empfohlen und könnte den Zylinder beschädigen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Überschreiten Sie nicht die Nennkapazität. Vermeiden Sie außermittige Lasten. Halten Sie Ihre Hände während des Pressens von der Platte und der Auflage fern. Entfernen Sie niemals ein festgeklemmtes Teil, ohne den Druck abzulassen.

Wo finde ich Ersatzteile?

Ersatzteile sind über den Kundendienst von Vevor erhältlich. Beachten Sie die elektronische Garantieurkunde auf www.vevor.com/support.

Wie lagere ich den Zylinder, wenn er nicht in Gebrauch ist?

Lagern Sie den Zylinder an einem kühlen, trockenen Ort, geschützt vor Feuchtigkeit. Decken Sie ihn mit einer Schutzplane ab, um Staub zu vermeiden.

BEDIENUNGSANLEITUNG ZX0901 ITEM 10T Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SHOP PRESS

( HYDRAULIKZYLINDER )

MODELL: ZX0901 ARTIKEL 10T

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

SHOP PRESS

MODELL: ZX0901 ARTIKEL 10T

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: BITTE LESEN SIE DIESE ANWEISUNGEN SORGFÄLTIG DURCH.

SICHERE BETRIEBSVORAUSSETZUNGEN, WARNHINWEISE UND VORSICHTSMASSNAHMEN.

PRODUKTSPEZIFISCHE WARNHINWEISE

1. Betreiben Sie die Werkstattpresse nicht über ihre Nennkapazität hinaus.
2. Achtung! Wenn Sie etwas bemerken, das auf einen drohenden strukturellen Defekt der Werkstattpresse hindeutet, ist die Nutzung sofort einzustellen.
3. Installieren Sie dieses Gerät nicht auf Asphalt, Holz, weichen oder gefliesten Oberflächen. Stellen Sie sicher, dass die Werkstattpresse fest auf einer trockenen, öl- und fettfreien, flachen, ebenen Betonoberfläche befestigt ist, die das Gesamtgewicht der Werkstattpresse, des zu pressenden Werkstücks und zusätzlicher Werkzeuge und Geräte tragen kann. Installieren Sie die Werkstattpresse nicht auf Dehnungsfugen oder auf gerissenem, schadhaftem Beton.
4. Sorgen Sie für eine sichere Arbeitsumgebung. Verwenden Sie die Werkstattpresse nicht in der Nähe von nassen Bereichen und setzen Sie sie nicht der Feuchtigkeit aus. Stellen Sie sicher, dass ausreichend umgebender Arbeitsbereich vorhanden ist. Verwenden Sie sie nicht in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub.
5. Lesen und verstehen Sie alle Anweisungen und Sicherheitshinweise im Herstellerhandbuch für das Werkstück, das Sie pressen. Verwenden Sie immer die vom Hersteller empfohlenen Presskraftpunkte, minimale/maximale Presskraft, die erforderlich ist, usw. für das Werkstück, das Sie pressen.
6. Vermeiden Sie außermittige Belastungen. Wenn die Jack Plate ungewöhnlich schwer zu drücken ist, stoppen Sie den Vorgang sofort. Beseitigen oder verringern Sie eine außermittige Belastung des Werkstücks. Betreiben Sie die Werkstattpresse nicht, wenn das Werkstück während der Abwärtsbewegung der Druckkopfbaugruppe verrutscht.
7. Vor dem Absenken der Jack Plate entfernen Sie Werkzeugablagen, Ständer und alle weiteren Werkzeuge und Geräte aus der Press Apron.
8. Halten Sie Hände, Finger und Füße stets von der Jack Plate fern und drücken Sie die Schürze während des Pressvorgangs. Stellen Sie sicher, dass die Jack Plate(s) vor dem Gebrauch in gutem Zustand sind.
9. Versuchen Sie niemals, ein Werkstück zu entfernen, das in den beweglichen Teilen der Werkstattpresse eingeklemmt ist. Schrauben Sie das Ablassventil ab und bringen Sie den Jack Ram erst nach der Rückkehr in die neutrale Position, falls Sie versuchen, das Werkstück zu entfernen.
10. Das Werkstück muss jederzeit gestützt und kontrolliert werden während des Betriebs. Verwenden Sie einen Rollenständer (nicht im Lieferumfang enthalten) für ein größeres Werkstück. Sichern Sie das Werkstück nach Möglichkeit mit Klammern (nicht im Lieferumfang enthalten).
11. Sobald der Kontakt zwischen Druckkopf und Werkstück hergestellt ist, treten Sie so weit wie möglich zurück und wenden Sie weiterhin langsam Druck an, bis der Vorgang abgeschlossen ist.
12. Lassen Sie ein komprimiertes Werkstück niemals unbeaufsichtigt. Wenn ein Stück komprimiert wird, gibt es eine große Kraft, die im Werkstück gespeichert ist und kontrolliert werden muss, bis der Druck von der Kopfbaugruppe freigegeben wird.
13. Bevor Sie Service- oder Wartungsarbeiten durchführen, lösen Sie die Last von der Werkstattpresse.

Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Der Betreiber muss verstehen, dass gesunder Menschenverstand

und Vorsicht Faktoren sind, die bei diesem Produkt nicht eingebaut werden können, sondern vom Betreiber bereitgestellt werden müssen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TECHNISCHE DATEN

Kapazität Max. Arbeitsabstand		Minimaler Arbeitsabstand	Schlaganfall
10T	383mm 130 mm	58 mm

Nach vorne

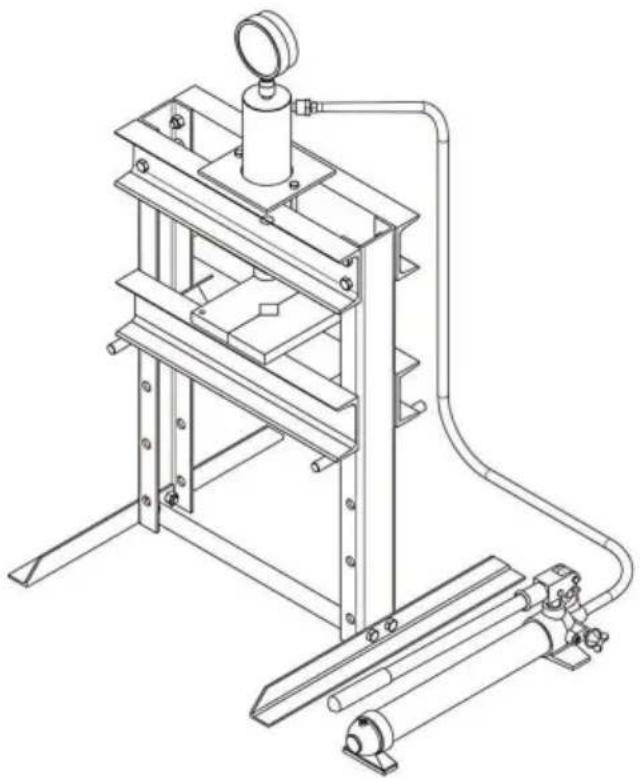

Diese Werkstattpresse ist für die Bereiche Automobil, LKW, Geräte, Flotte und industrielle Reparaturwerkstätten bestimmt, in denen Pressen, Biegen, Richten und Umformen erforderlich sind. Typische Anwendungen sind der Ein- und Ausbau von Lagern der Lichtmaschine und Servopumpe, Achslagern, Getriebelagern, Dichtungen, Kreuzgelenken und anderen. Sie ist nicht für die Verwendung als Montagetisch oder als Vorrichtungsständer zur Befestigung großer, endgültiger Bauteile vorgesehen. Im Gegensatz zu Pressen mit separat montierter Pumpe kann das Aggregat dieser Presse nicht mit einem Druckmesser ausgestattet werden, daher muss die Überwachung der Last durch andere Mittel erfolgen, wie z. B. eine digitale Wägezellenanzeige. Welches Mittel auch immer gewählt wird, die Lastmessmittel müssen jährlich kalibriert werden.

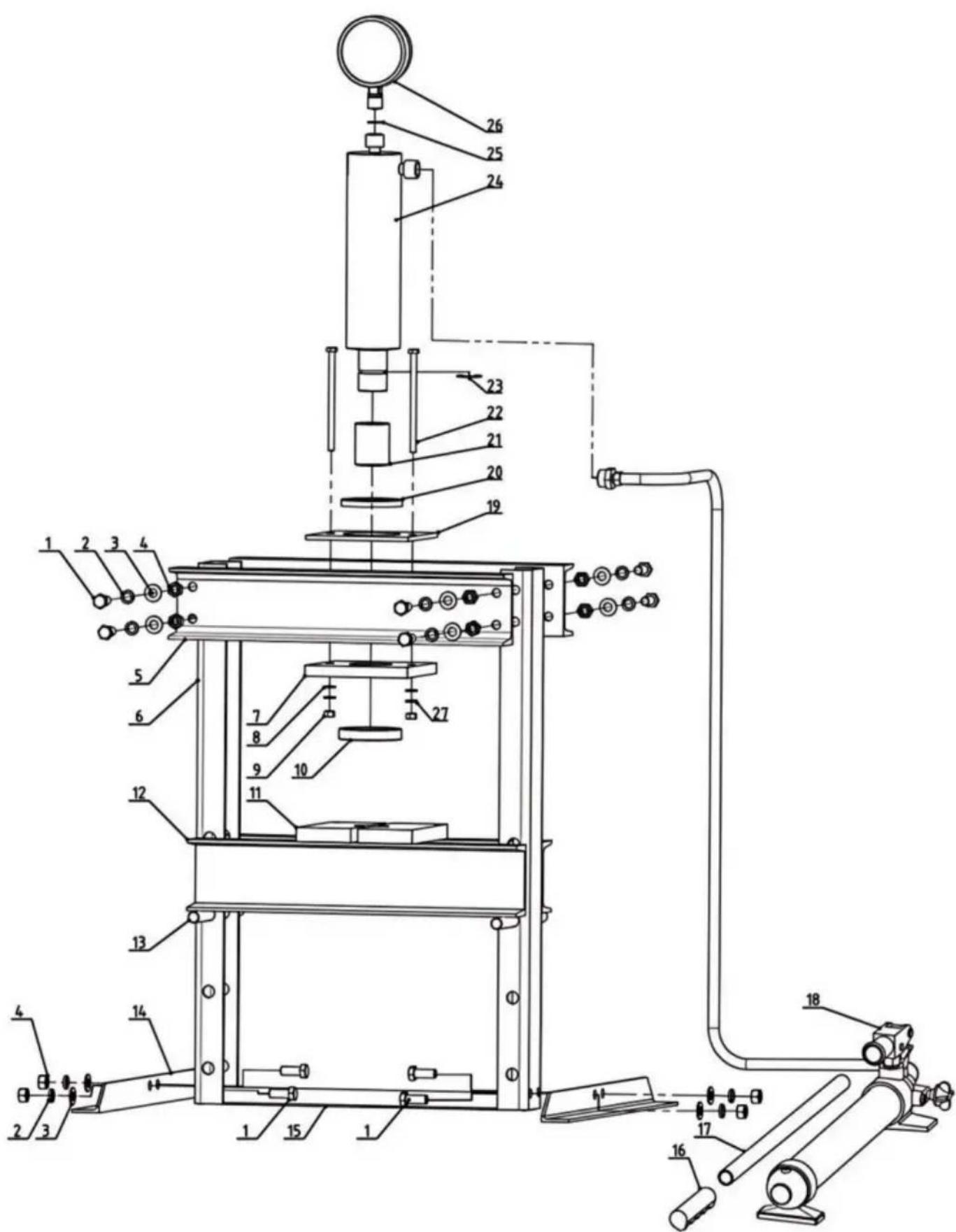

PACKLISTE

NEIN.	BESCHREIBUNG	Menge	No 12	BESCHREIBUNG MENGE
1	Sechskantschraube M12*30	15		Sprosse
2	Federscheibe y12	12 16		Griffabdeckung
3	Unterlegscheibey12	12 17		Handhaben
4	Sechskantmutter M12	12 18		Pomp
5	Boom	2	19 Zylinderbefestigungslatte 1	1
6	Hauptbeitrag	2 20		Aufwärtsschleife
7	Zylinderbefestigungsplatte 2	1	21	Kopf
8	Unterlegscheibe y10	2 22		Sechskantschraube M10*140
9	Sechskantmutter M10	2 23		Drahtring
10	Abwärtsschleife	1 24		Zylinderteil
11	Block	2 25		Nylondichtung
12	Schweißteile der Werkbank 1 26			10T Spurweite
13	Splint	2 27	Federscheibe y10 2
14	Fuß	2

Die 1,10-Tonnen-Werkstattpresse wird mit zwei Dornplatten geliefert. Die Dornplatten können einzeln oder wie unten gezeigt mit dem Dornschloss verbunden verwendet werden.

1. Der Abstand zwischen den beiden Platten ist von 0-5 Zoll erweiterbar. Um den Abstand zwischen den beiden Dornplatten anzupassen, lösen Sie jede Schraube an der Seite der Platten, stellen Sie den Spalt zwischen den Platten ein und ziehen Sie die Schrauben vor der Verwendung erneut fest.
2. Um die Schürzen auf eine bestimmte Höhe einzustellen, schieben Sie die beiden Stifte durch gegenüberliegende Justierungslöcher an den Beinen des Pressrahmens und befestigen Sie sie mit den beiden R-Clips.
3. Platzieren Sie die Dornplatte auf der Pressschürze und achten Sie darauf, dass sie mittig auf der Schürze aufliegt.
4. WARNUNG! Wenn die Dornplatten auf einem Hindernis (z. B. Bolzen, Schutt usw.) ruhen, kann es zu einer unebenen Basis kommen. Dies kann zu einer ungewöhnlichen Belastung der Dornplatten und möglicherweise zu einem Bruch und/oder einer Verletzung führen.
5. Stecken Sie den schmaleren Wagenhebergriff (das Ende mit dem Stift) in den größeren Griff und lassen Sie den Stift im T-Schlitz einrasten.
6. Mit dem geschlitzten Ende des Wagenhebergriffs das Überdruckventil des Wagenhebers festziehen (im Uhrzeigersinn drehen).
7. Stecken Sie das größere Rohr des Wagenhebergriffs in den Wagenhebergriffanschluss, der sich an der Seite des Wagenhebers befindet.
8. Pumpen Sie den Griff auf und ab, um den Wagenheber auszufahren und die Werkstattpresse zu betätigen.
9. WARNUNG! Sollten Sie einen strukturellen Defekt feststellen, verwenden Sie die Werkstattpresse nicht weiter. Lassen Sie das Gerät bei Bedarf von einem qualifizierten Servicetechniker reparieren.
10. Wenn Sie fertig sind, entfernen Sie den Wagenhebergriff vom Wagenhebergriffanschluss und lösen Sie (gegen den Uhrzeigersinn drehen) das Überdruckventil des Wagenhebers.

Entlüftung

1. Entfernen Sie den Öleinfüllstopfen auf der Rückseite des Wagenhebers, um das Öleinfüllloch freizulegen.
2. Öffnen Sie das Entriegelungsventil an der Vorderseite des Wagenhebers (siehe oben). Setzen Sie den Wagenheber ein. Griff in den Pumpenkern. Pumpen Sie den Griff langsam, um Luft aus der Öleinfüllöffnung zu drücken.
3. Sobald das Öl aus dem Loch austritt, hören Sie auf zu pumpen. Ersetzen Sie den Ölfüllstopfen. Schließen Sie das Ablassventil.
4. Überprüfen Sie den Ölstand. Er muss knapp unter dem Ölfüllloch liegen. Füllen Sie gegebenenfalls hochwertiges Hydrauliköl 15# nach.

WARNUNG!

Nicht überlasten. Überlastung kann dazu führen, dass der Zylinder nicht zurückgesetzt werden kann, Öl austritt, Geräteschaden oder Personenschaden entsteht.

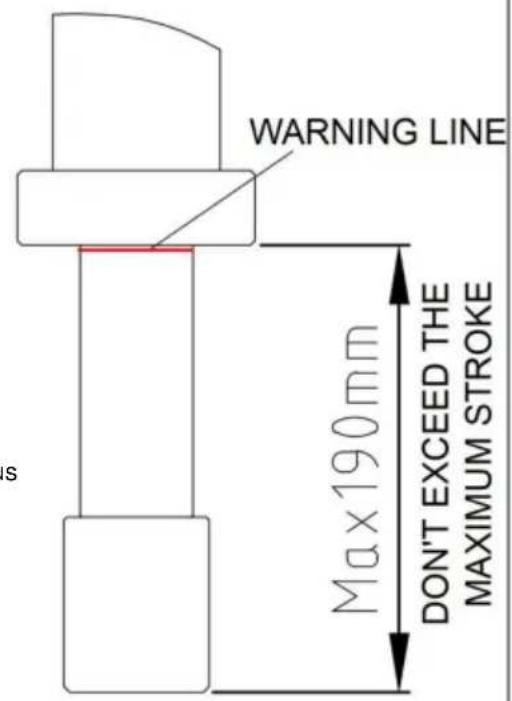

1. Betreiben Sie die Werkstattpresse nicht über den Hub hinaus. Wenn Sie die Grenzlinie des Öls im Zylinder sehen, drücken Sie nicht weiter nach unten.
2. Betreiben Sie die Werkstattpresse nicht über die Nennkapazität hinaus.
3. Vermeiden Sie außermittige Belastungen.
4. Halten Sie Hände, Finger und Füße immer fern von der Jack Plate und Pressschürze während des Pressvorgangs.

WARTUNG

1. Achtung: Entlasten Sie die Werkstattpresse immer, bevor Sie Inspektion, Wartung oder Reinigung durchführen.
2. Überprüfen Sie vor jedem Gebrauch den allgemeinen Zustand der Werkstattpresse. Überprüfen Sie strukturelle Schäden, lose, gerissene, verbogene oder beschädigte Teile, Fehlausrichtung oder Blockierung beweglicher Teile und andere Bedingungen, die den sicheren Betrieb beeinträchtigen können. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor der weiteren Verwendung beheben. Beschädigte Geräte dürfen nicht verwendet werden.
3. Um Rost vorzubeugen, beschichten Sie alle freiliegenden Oberflächen mit einem leichten Öl.
4. Halten Sie den Bereich der Dornplatten und der Pressschürze immer sauber und frei von Öl und anderen Schmiermitteln.
5. Zum Reinigen mit einem sauberen, feuchten Tuch abwischen.
6. Bewahren Sie die Werkstattpresse bei der Lagerung mit einer sauberen Abdeckplane abgedeckt an einem kühlen, trockenen Ort auf.
