T271802 - Chariot d'atelier Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot d'atelier
Marque	Vevor
Modèle	T271802
Dimensions (L x P x H)	785 x 450 x 945 mm
Capacité de charge maximale	400 lb (≈181 kg)
Nombre d'étagères	3 (inférieure, milieu, supérieure)
Nombre de tiroirs	2 avec tapis EVA
Type de roulettes	2 pivotantes avec frein, 2 rigides
Panneaux perforés	2 pour rangement d'outils
Poignée	1 (incluse)
Panneau arrière	1
Tapis EVA supérieur	1 pour l'étagère supérieure
Matériau	Métal
Assemblage requis	Oui, outils non inclus (tournevis cruciforme, clé plate 1/4")
Garantie	Certificat de garantie électronique (www.vevor.com/support)

FOIRE AUX QUESTIONS - T271802 Vevor

Comment assembler le chariot d'atelier Vevor T271802 ?

Suivez les étapes 1 à 10 du manuel d'utilisation. Assemblez d'abord les roulettes, puis les montants, étagères, tiroirs et panneaux. Ne serrez pas les boulons tant que toutes les pièces ne sont pas en place. Utilisez un tournevis cruciforme et une clé plate 1/4" (non inclus).

Quelle est la capacité de charge maximale ?

La capacité de charge maximale est de 400 lb (environ 181 kg), répartie uniformément sur les étagères. Attention à la charge dynamique : des changements brusques peuvent provoquer une surcharge temporaire.

Comment installer les roulettes ?

Retournez l'étagère inférieure et fixez les roulettes pivotantes avec frein (pièce 14) et les roulettes rigides (pièce 15) avec les boulons M8*20 (pièce 16) comme indiqué à l'étape 1.

Que faire si une pièce est manquante ou endommagée ?

Contactez le support technique Vevor à l'adresse www.vevor.com/support. Référez-vous à la liste des pièces (pièces 1 à 18) dans le manuel pour identifier la pièce manquante.

Puis-je monter sur le chariot ?

Non, il est strictement interdit de monter sur le chariot ou de l'utiliser comme échelle. Cela pourrait endommager le produit ou provoquer des blessures.

Comment nettoyer le chariot ?

Utilisez un chiffon humide pour nettoyer les surfaces métalliques et les tapis EVA. Évitez les produits abrasifs. Ne laissez pas les liquides stagner pour prévenir la rouille.

Puis-je utiliser le chariot à l'extérieur ?

Il est recommandé d'utiliser le chariot uniquement sur des surfaces planes et dures. Une utilisation en extérieur sur un sol irrégulier peut réduire la stabilité et endommager les roulettes.

Comment verrouiller les tiroirs ?

Le tiroir gauche (pièce 5) est équipé d'une serrure. Utilisez la clé fournie (non mentionnée mais généralement incluse) pour verrouiller et déverrouiller. Le tiroir droit n'a pas de serrure.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès du fabricant via le site www.vevor.com/support. Indiquez le modèle T271802 et le numéro de la pièce souhaitée (voir la liste des pièces).

Où se trouve le numéro de série ?

Le numéro de série n'est pas explicitement indiqué dans la notice. Contactez le support Vevor pour plus d'informations sur l'identification de votre produit.

MODE D'EMPLOI T271802 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

MODÈLE : T271802

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement tous les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous n'en informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CONSIGNES DE SÉCURITÉ IMPORTANTES

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructio
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'avertissement ou de danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendi d'électrocution, veuillez toujours suivre les recommanda ci-dessous.
	Avertissement – Assurez-vous de porter des gants lor vous utilisez ce produit.

WARNING!

8) Conservez ce manuel pour connaître les avertissements et précautions de sécurité. Le manuel fournit des informations importantes sur la manière d'assembler, d'utiliser et d'entretenir ce produit.
9) Veuillez manipuler les bords métalliques avec précaution.
10) NE PAS monter sur ce produit ni l'utiliser comme échelle.
11) NE MODIFIEZ PAS ce produit d'une manière non prévue, car ce pourrait endommager le produit ou provoquer des blessures corporelles
12) Assemblez toujours sur une surface plane.
13) Le poids maximum chargé sur l' outil Le poids du chariot ne dé pas 400 lb, réparti uniformément.
14) Attachez fermement les marchandises au chariot avec la sangle d'arrimage avant de les déplacer.

PRÉCAUTIONS D'ASSEMBLAGE

1. Veuillez assembler le produit en respectant scrupuleusement les instructions. Un assemblage incorrect peut être dangereux.
2. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.

3. N'essayez pas d'assembler le produit lorsque vous vous sentez fati ou sous l'influence de l'alcool, de drogues ou de médicaments.

4. La capacité de charge et les autres paramètres du produit s'appliqu uniquement au produit correctement et complètement assemblé.

5. Un tournevis cruciforme, une clé plate 1 4 # et une paire de gâ peuvent également être utilisés (non inclus dans le carton).

PRÉCAUTIONS D'EMPLOI

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer a accéder.
2. Vérifiez soigneusement avant utilisation. Ne pas utiliser si des pièces sont desserrées ou endommagées.
3. Utiliser uniquement sur des surfaces planes et dures.
4. Ne dépassez pas la capacité de charge indiquée. Serrez fermemer tous les boutons avant de placer des poids dessus. Soyez conscient capacité de charge dynamique ! Des changements de charge soudains peuvent temporairement provoquer une charge excessive, entraînant une défaillance du produit.

CONSERVEZ CES INSTRUCTIONS

MODÈLE	T271802
Taille du produit	785*450*9 45 mm
Limite de charge totale	4 0 0 livres

LISTE DES PIÈCES

Partie	Description	Image	Quantité de pièces		Partie	Description	Image	Quantité de pièces
1	Étagère inférieure		1		10	Poignée		1
2	Étagère du milieu		1		11	Panneau arrière		1
3	Étagère supérieure		1		12	EVA de qualité supérieure		1
4	Tiroir		2		13	Tiroir EVA		2
5	Plaque de montage du tiroir gauche (avec serrure)		1		14	Roulette pivotante avec frein		2
6	Plaque de montage du tiroir droit		1		15	Roulette rigide		2
7	Panneau perforé		2		16	Boulon M8*20		16
8	Droit		4		17	Boulon M6*12		52
9	Faisceau		2	18	Écrou M6		32

Attention:

Pour plus d'informations sur les pièces répertoriées ci-dessous, reportez-vous au schéma d'assemblage de ce manuel. Déballez et séparez toutes les pièces dans une zone de travail dégagée.

ÉTAPE D'ASSEMBLAGE

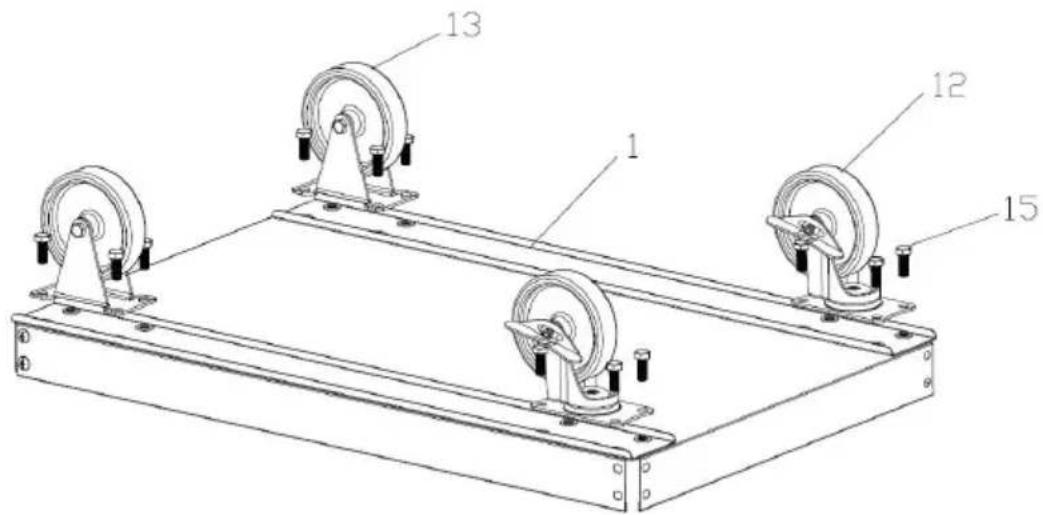

Étape 1 : Assemblage des roulettes.

1. Retournez l'étagère inférieure 1# .
2. Assemblez les roulettes 12# et 13# avec des boulons 15# comme indiqué

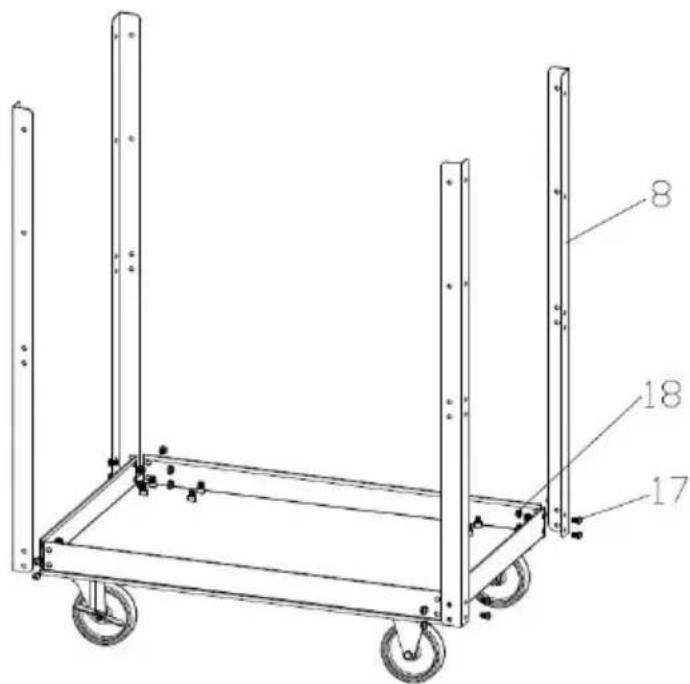

Étape 2 : Assemblage du montant 8# .

1. Retournez l'étagère inférieure et placez les roulettes sur le sol.
2. Assemblez les montants 8# avec le boulon 17# et l'écrou 18#, faites atteau sens des montants et ne serrez pas trop le boulon .

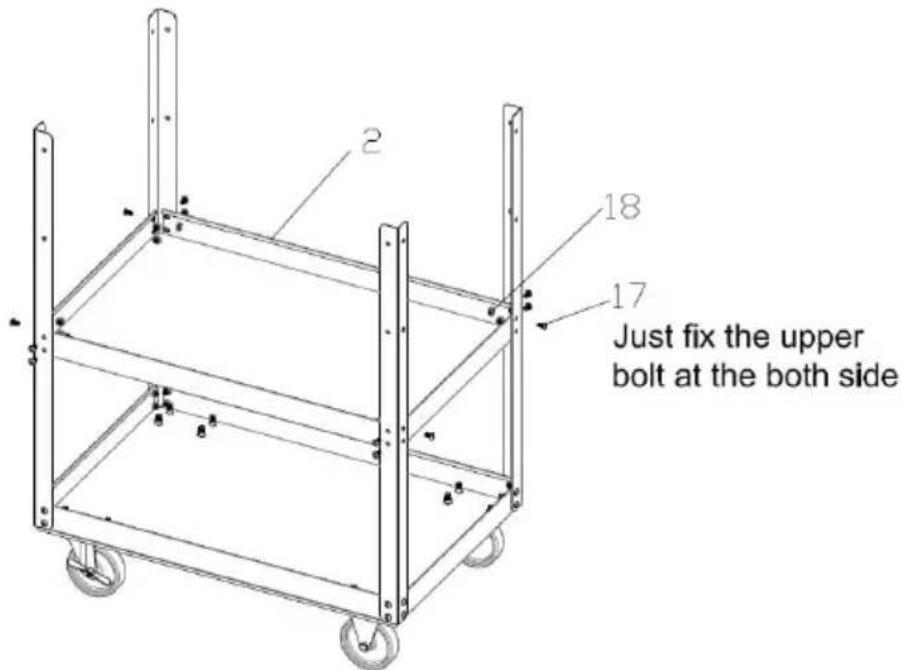

Étape 3 : Assemblage de l'étagère du milieu 2# .

1 · Placez l'étagère du milieu 2# comme indiqué et fixez-la avec le boulor 17# et l'écrou 18# ; attention : fixez d'abord simplement les boulons supérieur deux côtés et ne serrez pas trop fort le boulon .

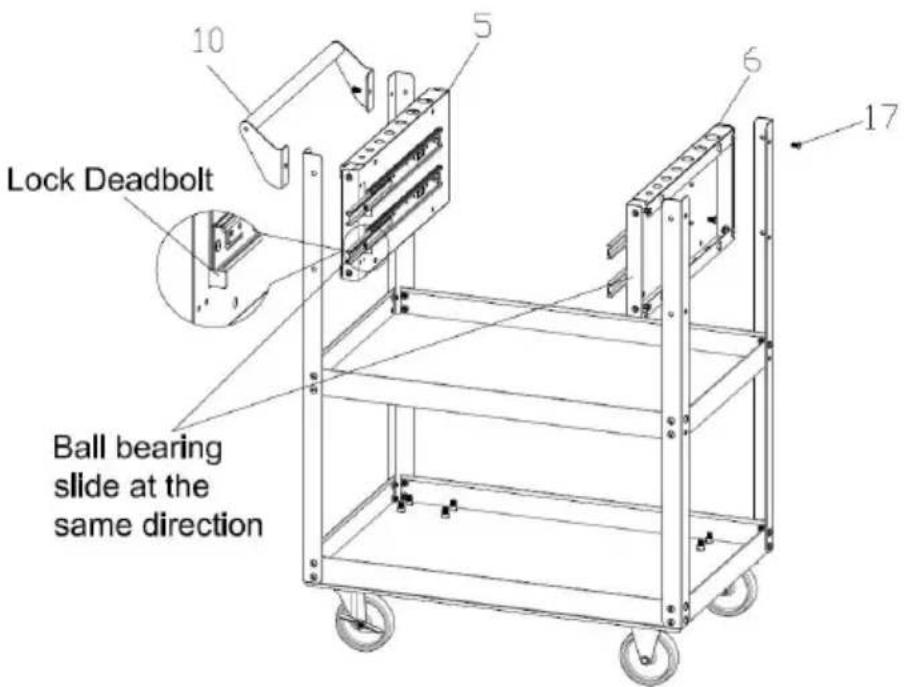

Étape 4 : Assemblez les plaques de montage 5 # et 6# et la pe 10#.

1. Assembler la plaque de montage du tiroir gauche 5#, la plaque d montage droite 6# et poignée 10# avec boulon 17# comme indiqué ;

attention la plaque de montage gauche a un verrou et mettre la glissière billes dans la même direction ; fixez d'abord les boulons supérieurs et ne serrez pas trop fort le boulon .

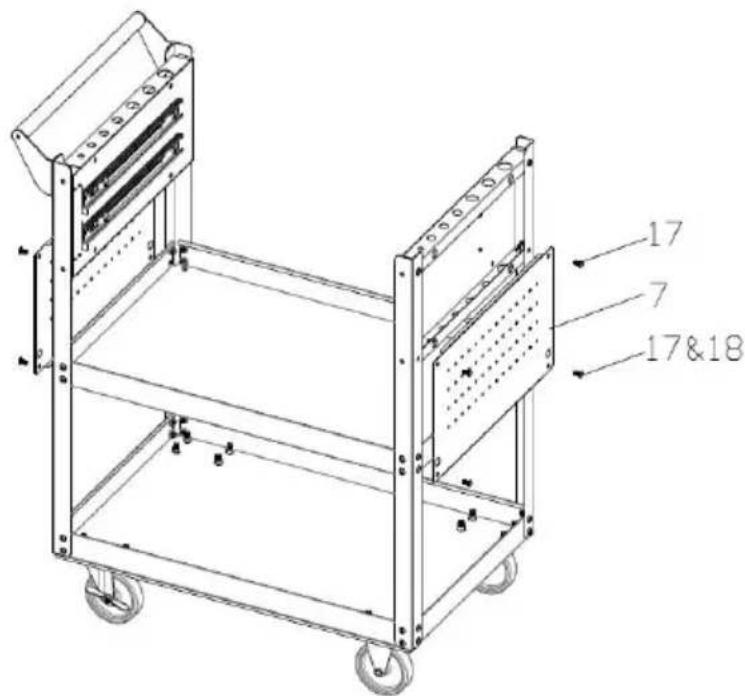

Étape 5 : Assemblez le panneau perforé 7# avec le boulon 17# .

1. 1. Placez le panneau perforé 7# comme indiqué et fixez-le avec le boulor et ne serrez pas trop fort le boulon .

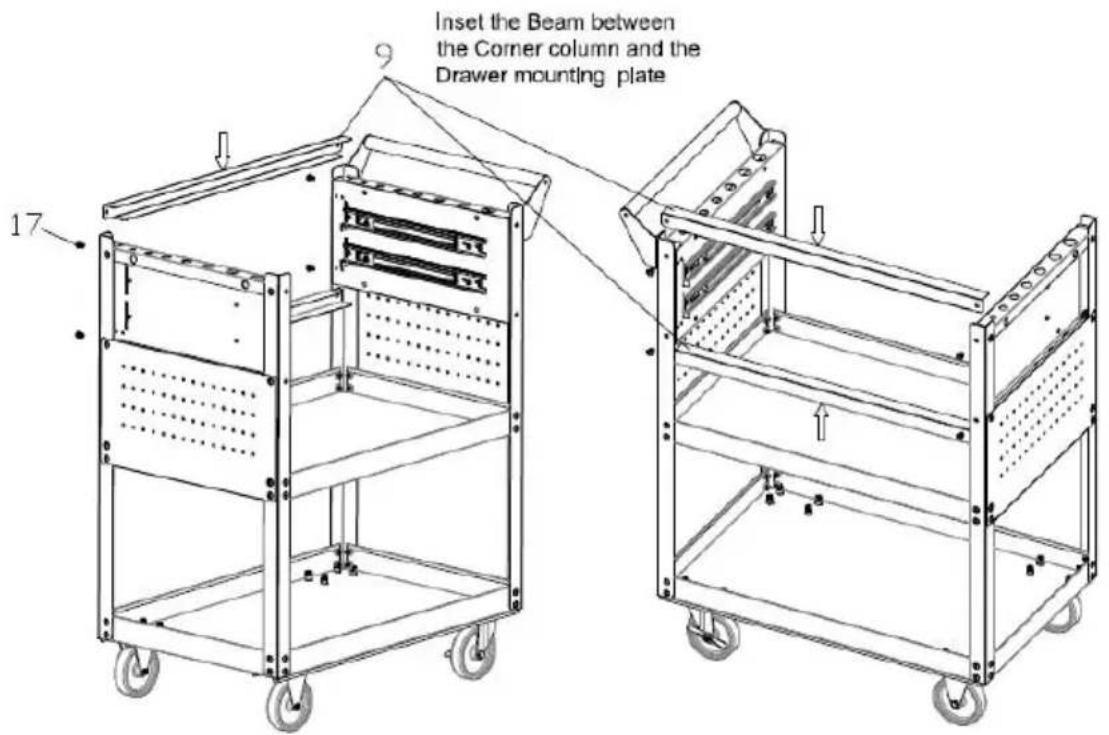

Étape 6 : Assemblez la poutre 9# et le panneau arrière 11# avec le boulon 17# .

1. Insérez la poutre 9# entre le montant et la plaque de montage du tiroir indiqué et fixez-la avec le boulon 17#, en faisant attention à la glissière à roulement à billes et au trou de l'étagère supérieure dans la même direction

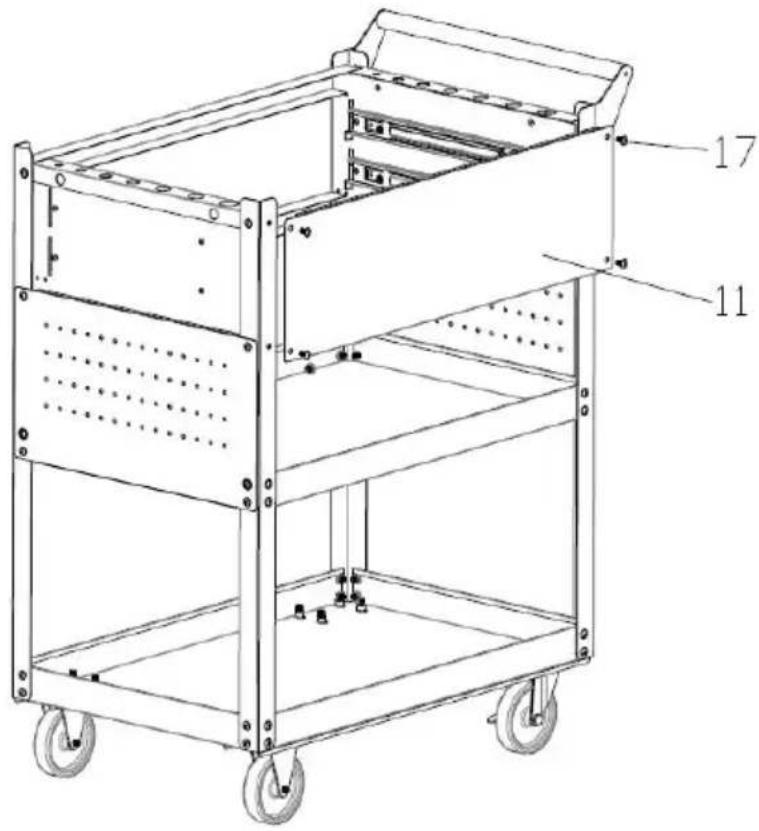

Étape 7 : Assemblage du panneau arrière 11# .

1. Placez le panneau arrière 11# comme indiqué et fixez-le avec le boulon

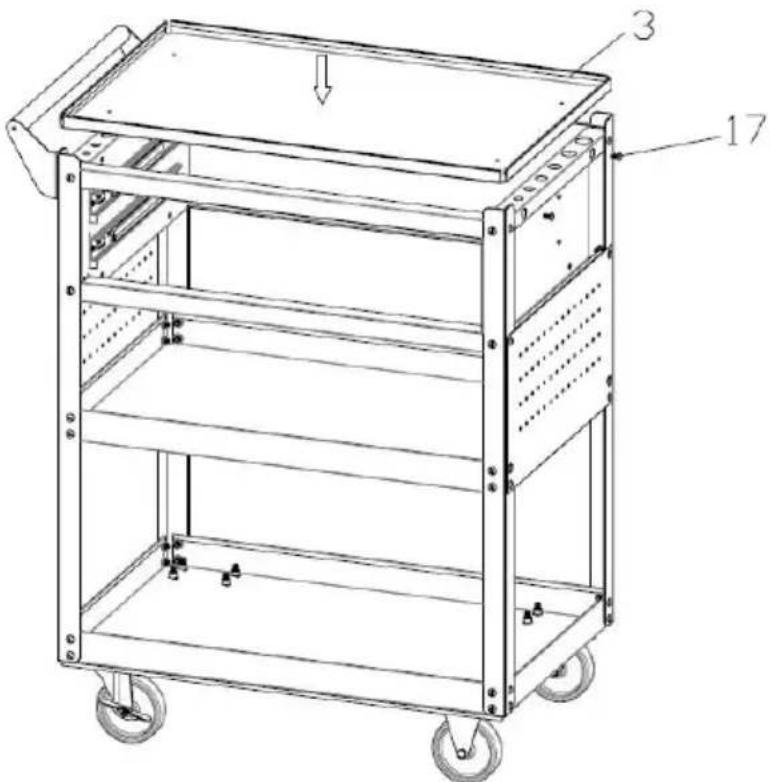

Étape 8 : Assemblage de étagère supérieure 3# .

1. Placez l'étagère supérieure 3# comme indiqué et fixez-la avec le boulon 1 puis fixez fermement tous les boulons.

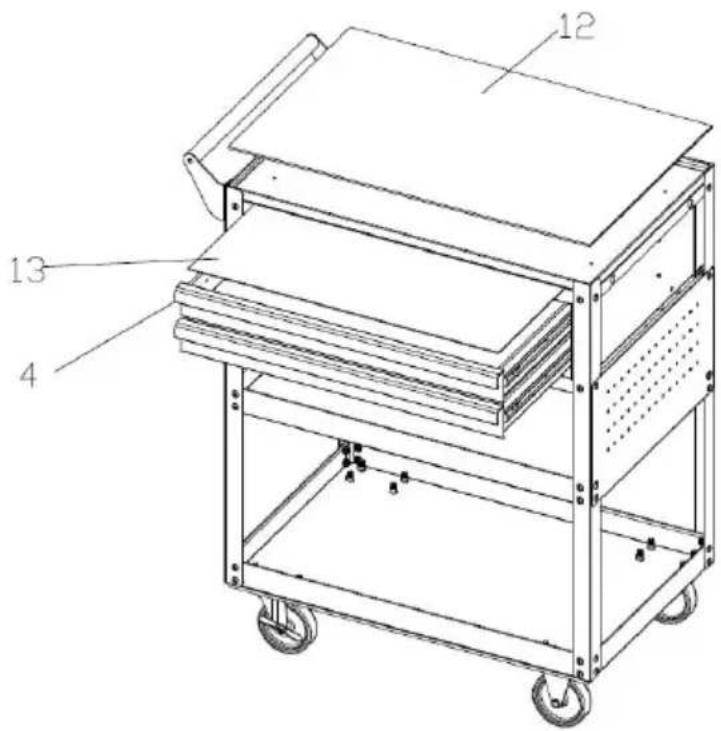

Étape 9 : Assemblage du tiroir 4# et de l'EVA .

1. Retirez les glissières à roulement à billes et placez le tiroir à l'intérieur c indiqué, puis placez le Top EVA 12# et le tiroir EVA 13# à leur place.

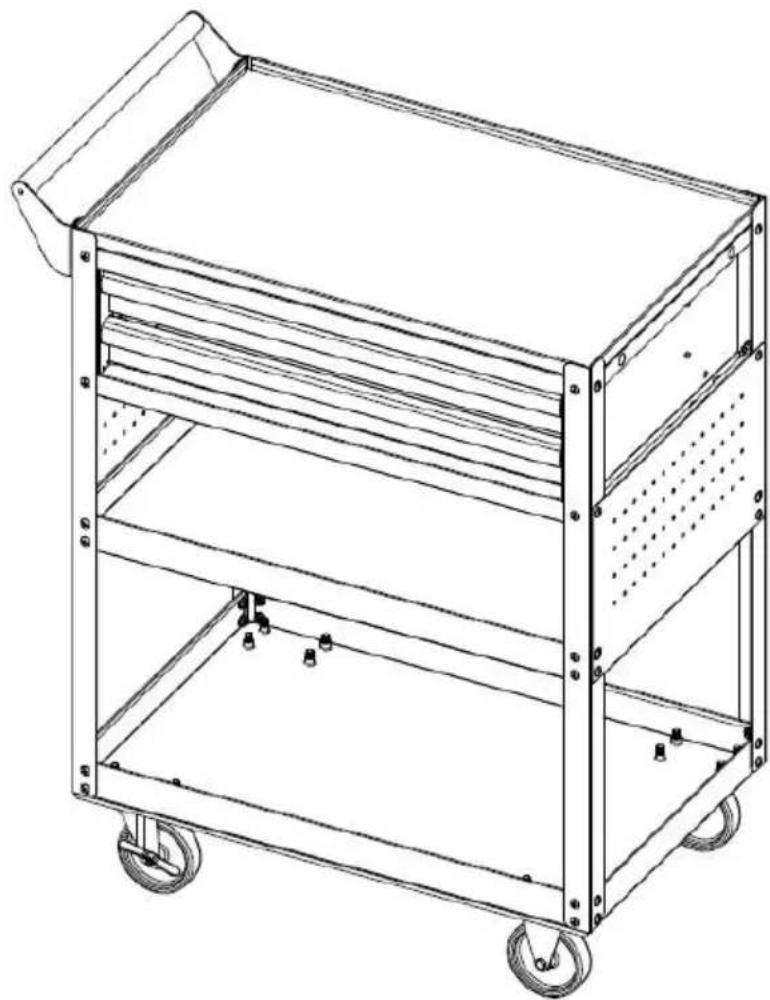

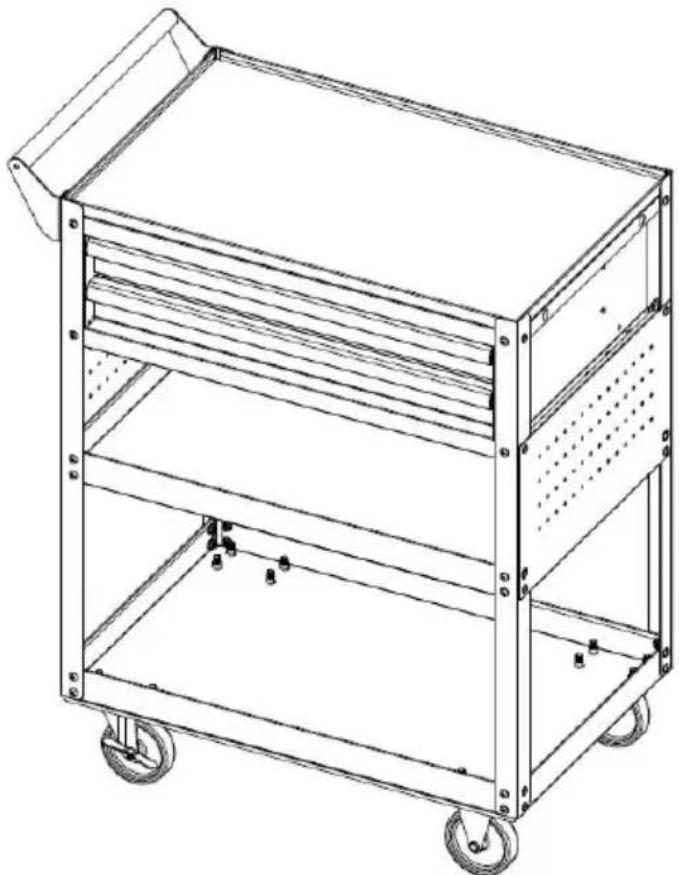

Étape 10 : Assemblage terminé .

Remarque : lors de l'installation, ne serrez pas les vis tant que

les pièces ne sont pas installées.
