MANUAL DE USUARIO T271802 Vevor

17 7 17&18

17 7 17&18

17 7 17&18

17 7 17&18

Fase 6 : Assemblare la trave da 9# e la tavola posteriore da 11# con il bullone da 17# .

CARRITO DE HERRAMIENTAS

MODELO: T271802

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

MODELO: T271802

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserved una interpretación clara de nuestro manual de usuario. La apariencia de producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software e nuestro producto.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

	Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un comentario de seguridad, indica un tipo de precaución, advertencia o peligro. Ignorar esta advertencia puede provocar un accidente. Para reducir el riesgo de lesiones, incendio electrocución, siga siempre las recomendaciones que s muestran a continuación.
	Advertencia: Asegúrese de usar guantes al utilizar est producto.

WARNING!

29) Conserve este manual para conocer las advertencias y precaución de seguridad. El manual ofrece información importante sobre cómo ensamblar, usar y mantener este producto.
30) Manipule los bordes metálicos con cuidado.
31) NO se suba a este producto ni lo utilice como escalera.
32) NO altere este producto de ninguna manera que no sea la prev que esto puede causar daños al producto o lesiones personales.
33) Monte siempre sobre una superficie nivelada.
34) El peso máximo cargado en la herramienta El peso del carrito n ser superior a 400 libras, distribuidas uniformemente.
35) Ate firmemente la mercancía al carrito con la correa de amarre de moverla.

PRECAUCIONES DE MONTAJE

1. Por favor, ensamble el producto siguiendo estrictamente las instrucciones. Un montaje incorrecto podría resultar peligroso.

2. Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.

3. No intente ensamblar el producto si se siente cansado o bajo la influencia de alcohol, drogas o medicamentos.

4. La capacidad de carga y otros parámetros del producto se aplica únicamente al producto ensamblado de forma correcta y completa.
5. También se pueden utilizar un destornillador Philips, una llave de abierta de 1/4 " y un par de guantes (no incluidos en la caja).

PRECAUCIONES DE USO

1. Este producto no es un juguete. No permita que los niños juegu este artículo ni tengan acceso a él.
2. Verifique cuidadosamente antes de usar. No use el producto si la piezas están sueltas o dañadas.
3. Úselo únicamente en superficies planas y duras.
4. No exceda la capacidad de carga indicada. Apriete bien todas las perillas antes de colocar pesos sobre ellas. ¡Tenga en cuenta la capa de carga dinámica! Los cambios repentinos de carga pueden provocar temporalmente una carga excesiva, lo que provocaría una falla del producto.

GUARDE ESTAS INSTRUCCIONES

PARÁMETROS DEL PRODUCTO

MODELO	T271802
Tamaño del producto	785*450*9 45 mm
Límite de carga total	4 0 0 libras

LISTA DE PIEZAS

Part e	Descripción	Imagen	Cantidad de piezas		Part e	Descripción	Imagen	Cantidad de piezas
1	Estante inferior		1		10	Manejar		1
2	Estante del medio		1		11	Tablero trasero		1
3	Estante superior		1		12	EVA superior		1
4	Cajón		2		13	Cajón EVA		2
5	Placa de montaje del cajón izquierdo (con cerradura)		1		14	Rueda giratoria con freno		2
6	Placa de montaje del cajón derecho		1		15	Ruedas rígidas		2
7	Tablero perforado		2		16	Perno M8*20		16
8	Vertical		4		17	Perno M6*12		52
9	Haz		2		18	Tuerca M6		32

Atención:

Para obtener información adicional sobre las piezas que se enume a continuación, consulte el diagrama de ensamblaje de este manual. Desembale y separe todas las piezas en un área de trabajo despejar

PASO DE MONTAJE

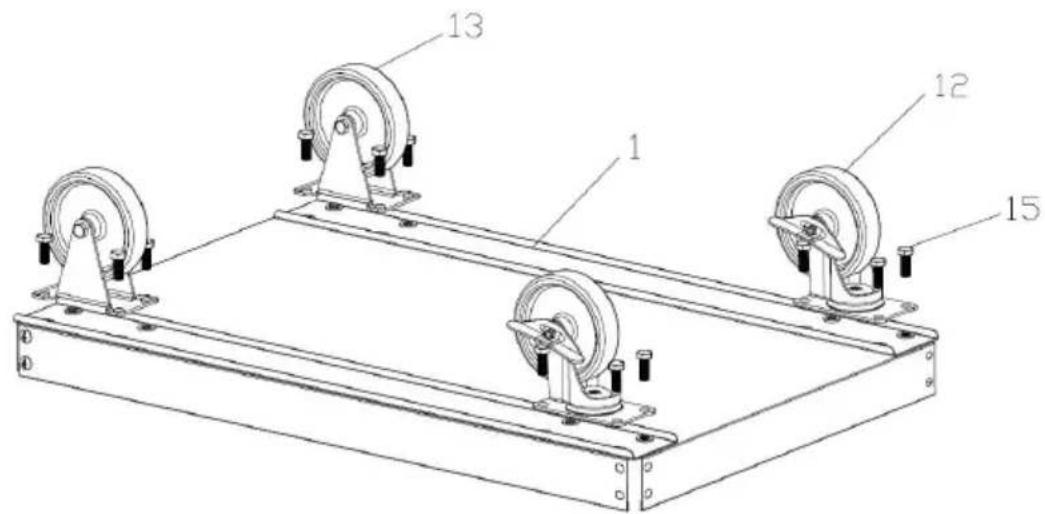

Paso 1: Ensamblar las ruedas.

1. Gire el estante inferior n.° 1 .

2. Ensamble las ruedas n. ° 12 y n.° 13 con pernos n. ° 15 como se muestra .

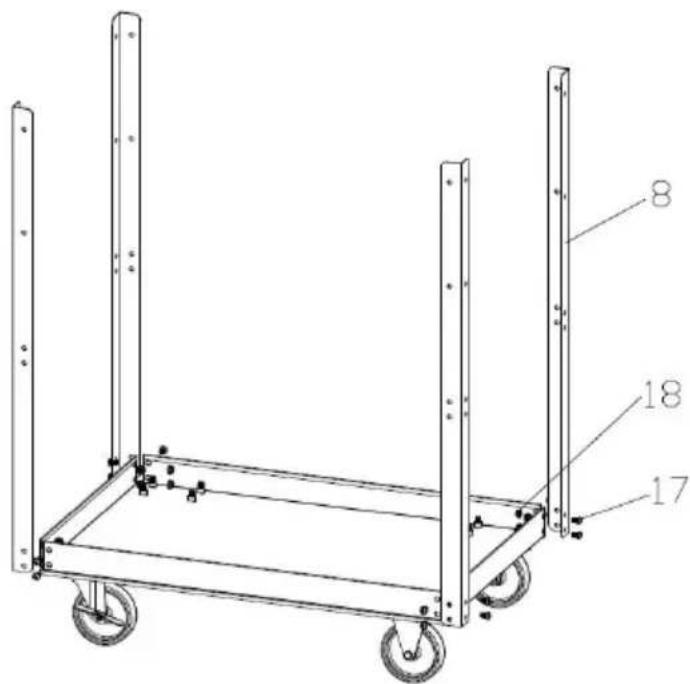

1. Gire el estante inferior y coloque las ruedas en el suelo.

2. Ensamble los montantes n.° 8 con el perno n.° 17 y la tuerca n.° 18, prestando atención a la dirección de los montantes y no apriete demasiado el perno .

8 18 17

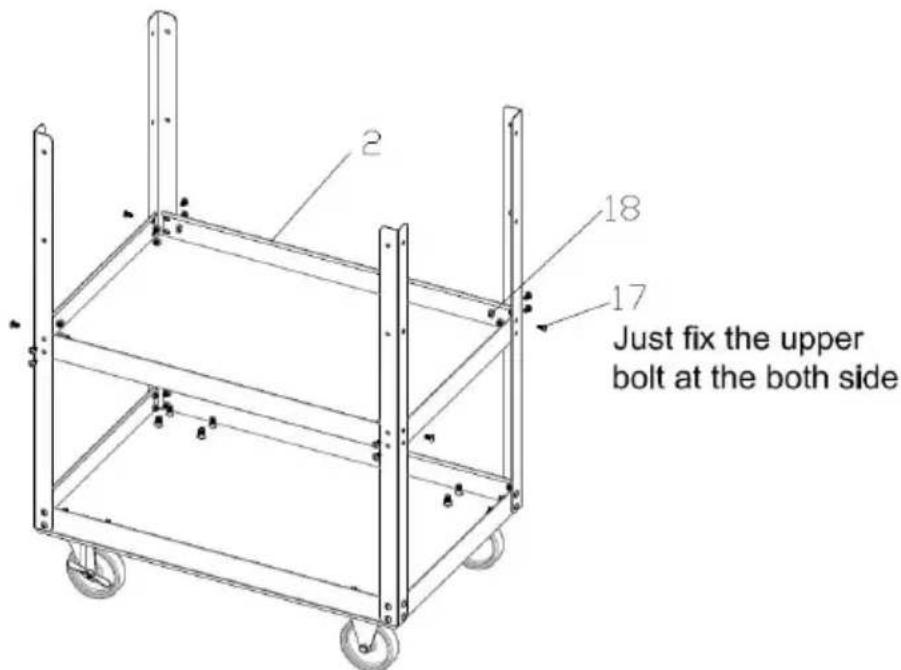

Paso 3: Ensamblar el estante central n.° 2 .

1 · Coloque el estante central ¿. como se muestra y fijelo con el perno n.° 17 y la tuerca n.° 18 ; atención : primero fije solo los pernos superiores en ambos lados y no bloquee el perno demasiado fuerte .

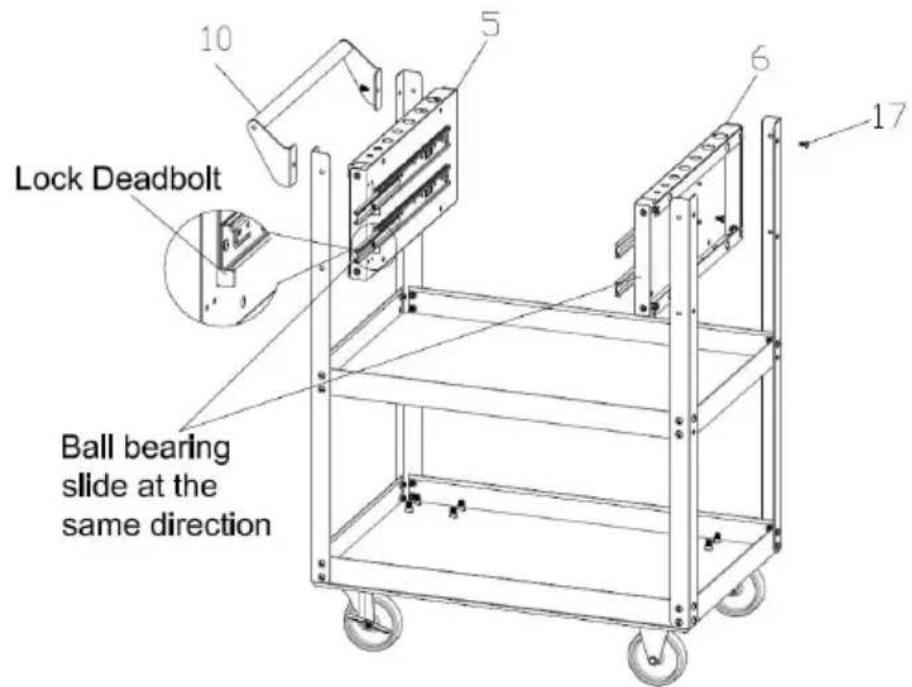

Paso 4: Ensamble las placas de montaje s 5# y 6#, y el mango

1. Ensamble la placa de montaje del cajón izquierdo n.° 5 y la placa de

montaje derecha n.° 6 y manija 10# con perno 17# como se muestra ;

atención la placa de montaje izquierda tiene una cerradura y poner la corredera con cojinetes de bolas en la misma dirección ; simplemente fije primero los pernos superiores y no bloquee el perno demasiado fuerte .

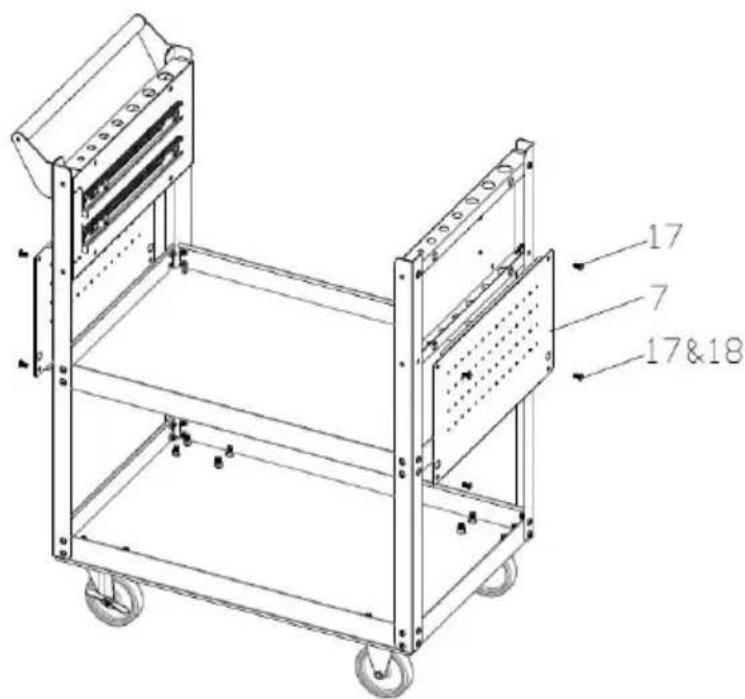

Paso 5: Ensamble el tablero perforado. con el perno°n17.

1. 1. Coloque el tablero perforado n.° 7 como se muestra y fijelo con el perno n.°

17; no apriete demasiado el perno.

17 7 17&18

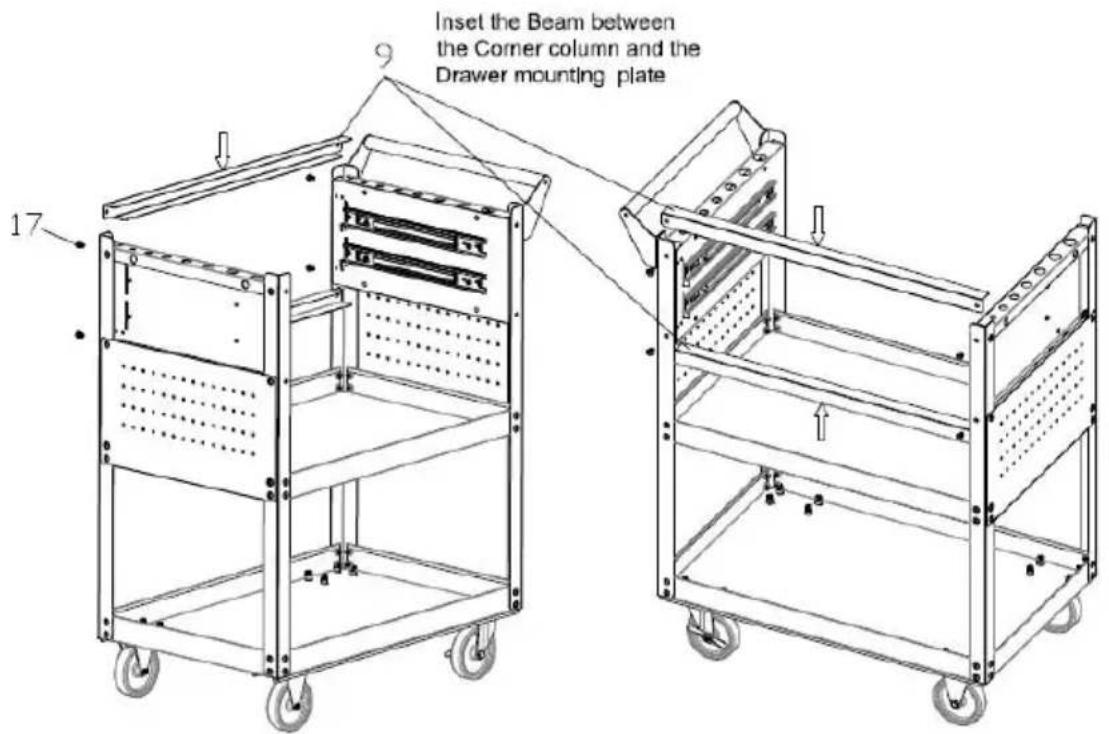

Paso 6 : Ensamble la vigá ð. y la tabla posterior° n11 con el perno n.° 17.

1. Inserte la viga n.° 9 entre el montante y la placa de montaje del cajón muestra y fíjela con el perno n.° 17. Preste atención a la corredera del coji bolas y al orificio del estante superior en la misma dirección.

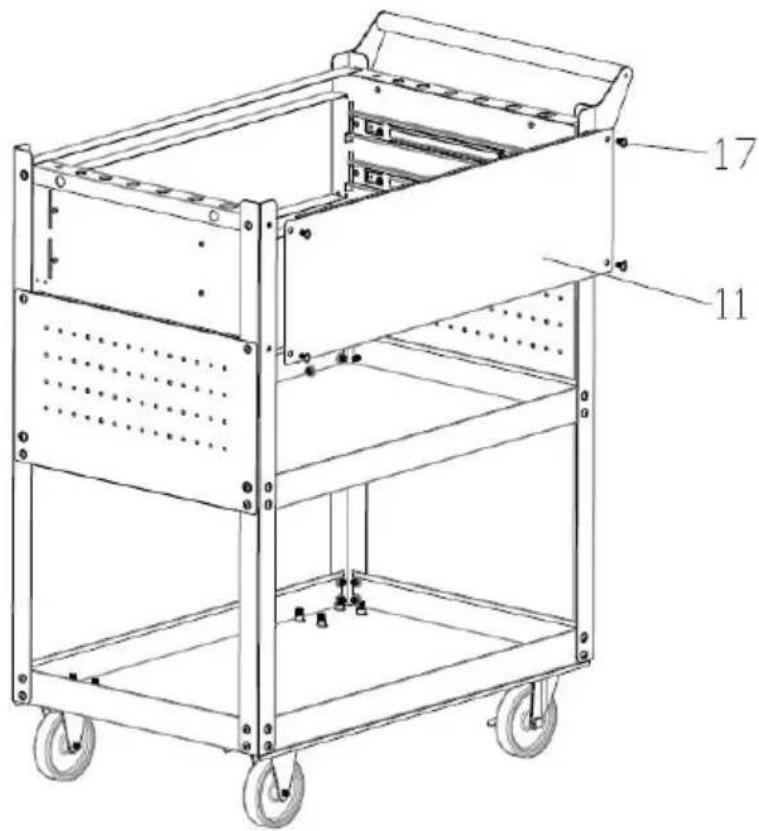

1. Coloque la tabla trasera n.° 11 como se muestra y fijela con el perno n.° 17.

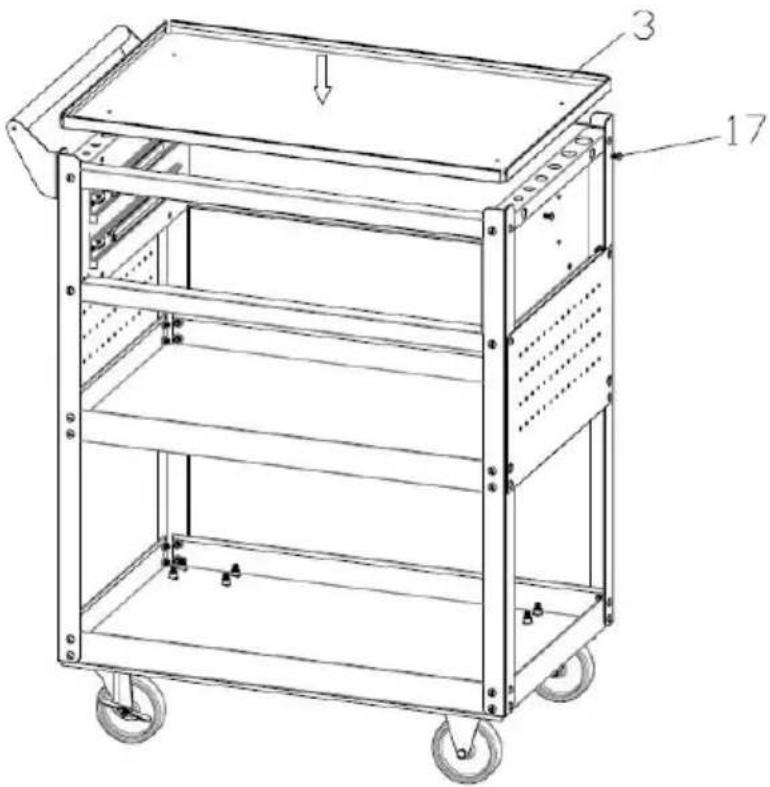

Paso 8 : Ensamble el estante superior 3n.

1. Coloque el estante superior n.° 3 como se muestra y fijelo con el perno n.° 17, luego ajuste todos los pernos firmemente.

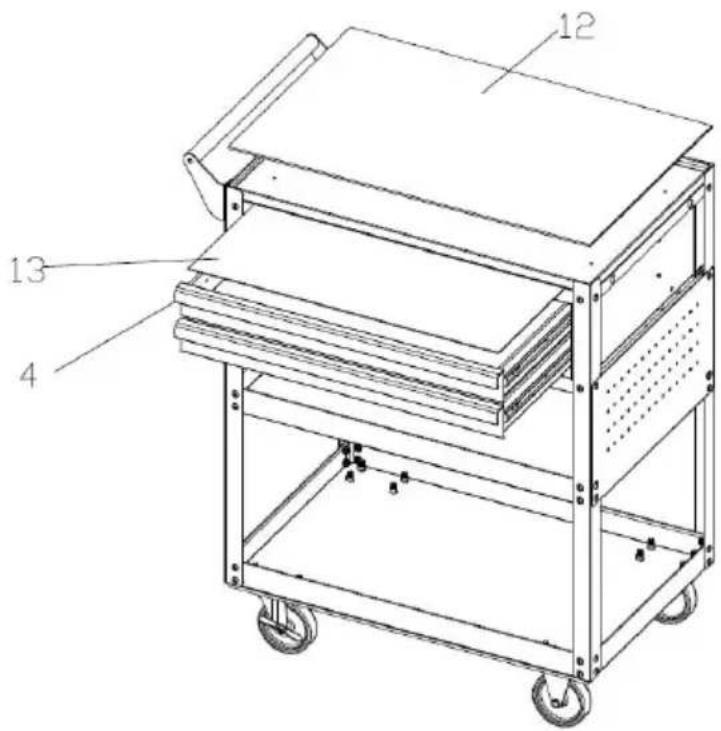

Paso 9 : Ensamble el cajón 4. y EVA .

1. Saque las correderas con cojinetes de bolas y coloque el cajón en ellas se muestra, luego coloque el EVA superior n.° 12 y el EVA del cajón n.° 13 en su lugar.

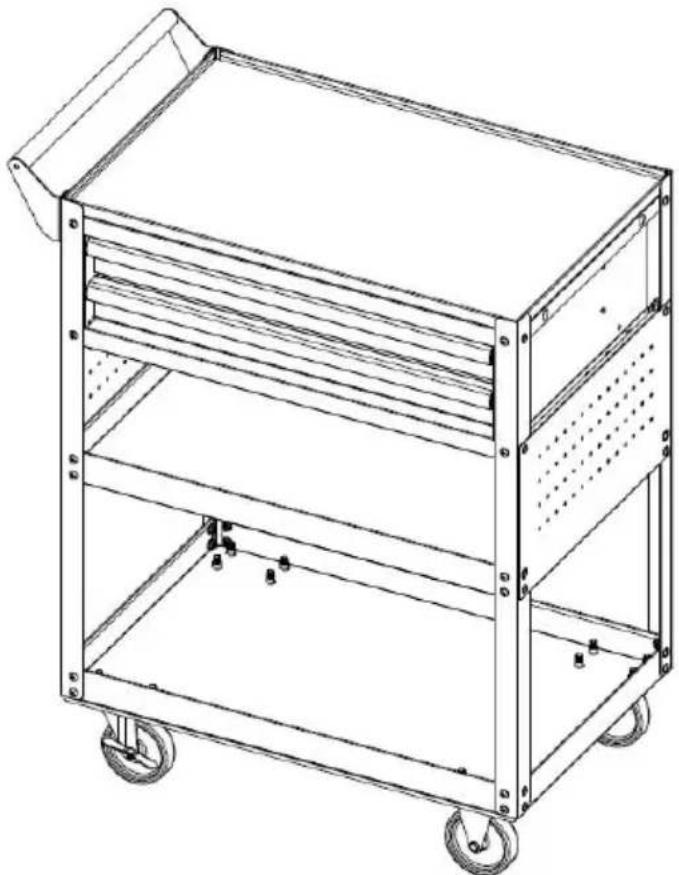

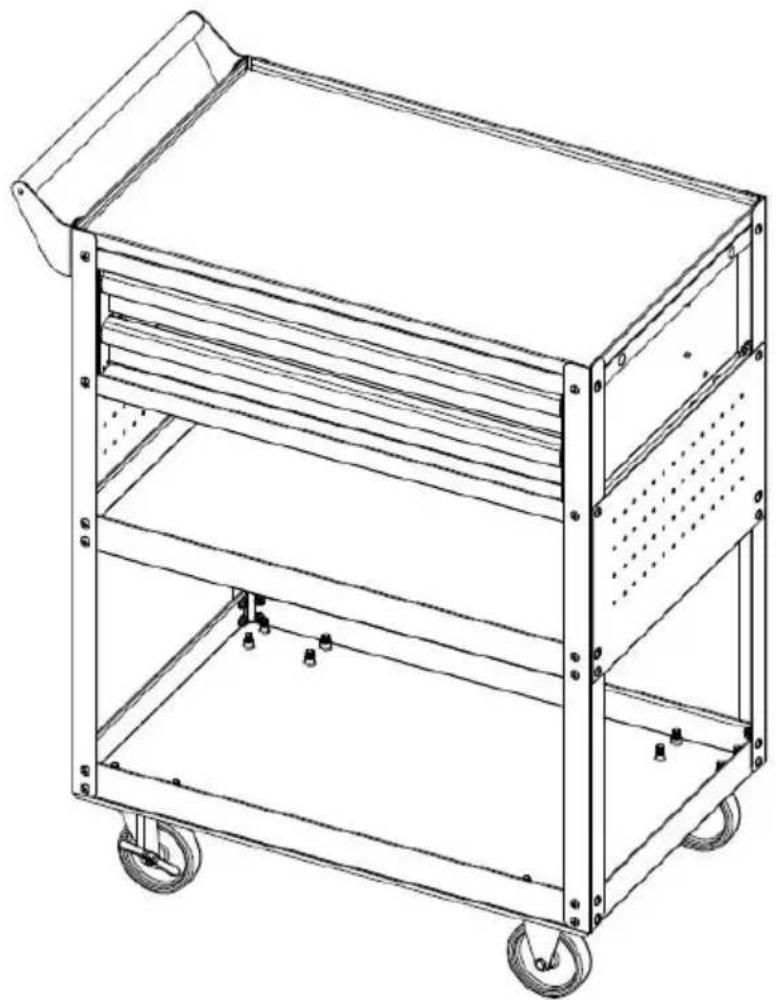

Paso 10 : Montaje completo .

Nota: Durante la instalación, no apriete los tornillos hasta que to

las piezas estén instaladas.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shangai 200000 CN.

Importado a Australia: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

Nueva Gales del Sur 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR
