T271802 - Wózek warsztatowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wózek warsztatowy
Marka	Vevor
Model	T271802
Wymiary (dł. x szer. x wys.)	785 x 450 x 945 mm
Maksymalna nośność	400 lb (≈181 kg)
Liczba półek	3 (dolna, środkowa, górna)
Liczba szuflad	2 z matami EVA
Typ kółek	2 obrotowe z hamulcem, 2 sztywne
Panele perforowane	2 do przechowywania narzędzi
Uchwyt	1 (w zestawie)
Panel tylny	1
Mata EVA górna	1 na górną półkę
Materiał	Metal
Wymagany montaż	Tak, narzędzia nie są dołączone (wkrętak krzyżakowy, klucz płaski 1/4\")
Gwarancja	Elektroniczny certyfikat gwarancyjny (www.vevor.com/support)

Często zadawane pytania - T271802 Vevor

Jak złożyć wózek warsztatowy Vevor T271802 ?

Postępuj zgodnie z krokami 1-10 w instrukcji obsługi. Najpierw zamontuj kółka, następnie słupki, półki, szuflady i panele. Nie dokręcaj śrub, dopóki wszystkie części nie będą na miejscu. Użyj wkrętaka krzyżakowego i klucza płaskiego 1/4" (nie dołączone).

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 400 funtów (około 181 kg), równomiernie rozłożona na półkach. Uwaga na obciążenie dynamiczne: gwałtowne zmiany mogą spowodować chwilowe przeciążenie.

Jak zamontować kółka?

Odwróć dolną półkę i przymocuj kółka obrotowe z hamulcem (część 14) i kółka sztywne (część 15) za pomocą śrub M8*20 (część 16) zgodnie z krokiem 1.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z pomocą techniczną Vevor pod adresem www.vevor.com/support. Odwołaj się do listy części (części 1-18) w instrukcji, aby zidentyfikować brakującą część.

Czy mogę stanąć na wózku?

Nie, stanowczo zabrania się wchodzenia na wózek lub używania go jako drabiny. Może to spowodować uszkodzenie produktu lub obrażenia.

Jak czyścić wózek?

Użyj wilgotnej szmatki do czyszczenia powierzchni metalowych i mat EVA. Unikaj ściernych środków czyszczących. Nie pozostawiaj płynów stojących, aby zapobiec rdzy.

Czy mogę używać wózka na zewnątrz?

Zaleca się używanie wózka tylko na płaskich i twardych powierzchniach. Użytkowanie na zewnątrz na nierównym podłożu może zmniejszyć stabilność i uszkodzić kółka.

Jak zablokować szuflady?

Lewa szuflada (część 5) jest wyposażona w zamek. Użyj dołączonego klucza (niewymienionego, ale zazwyczaj w zestawie) do blokowania i odblokowywania. Prawa szuflada nie ma zamka.

Gdzie mogę znaleźć części zamienne?

Części zamienne są dostępne u producenta przez stronę www.vevor.com/support. Podaj model T271802 i numer żądanej części (patrz lista części).

Gdzie znajduje się numer seryjny?

Numer seryjny nie jest wyraźnie podany w instrukcji. Skontaktuj się z pomocą techniczną Vevor, aby uzyskać więcej informacji na temat identyfikacji produktu.

INSTRUKCJA OBSŁUGI T271802 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

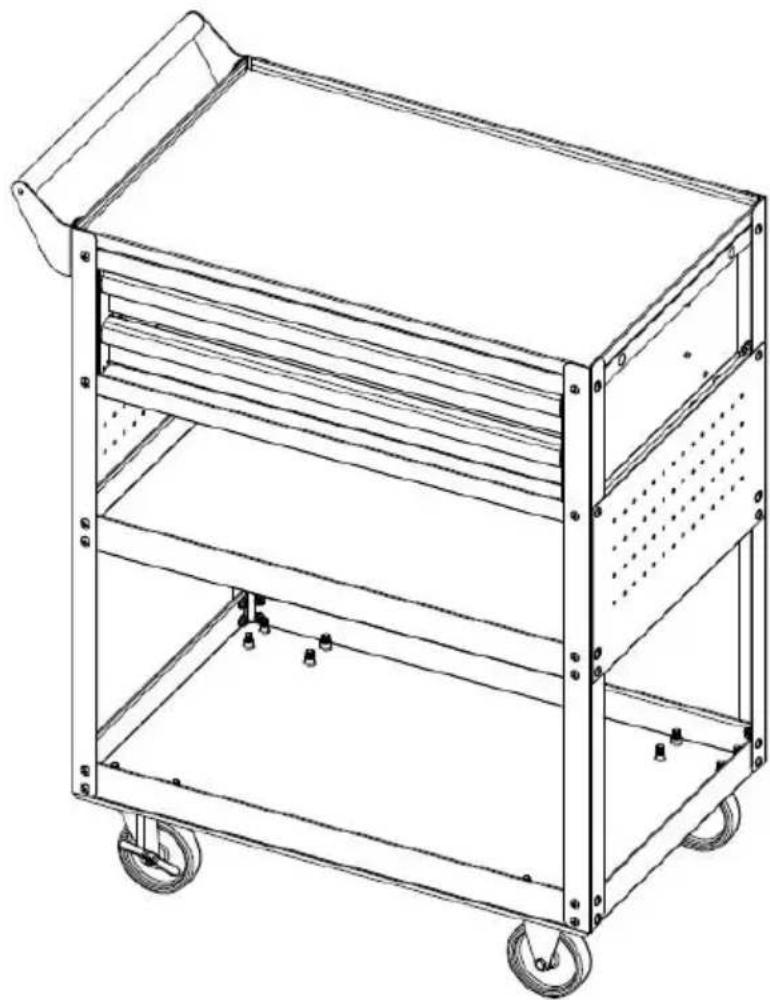

MODEL: T271802

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

	Ostrzeżenie - Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcjęObsł
	Ten symbol, umieszczony przed komentarzem dotycząd bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmnię ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z zaleceniami podanymi poniżej.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

WARNING!

36) Zachowaj tę instrukcję ze względu na ostrzeżenia i środki ostrożne dotyczące bezpieczeństwa. Instrukcja zawiera ważne informacje na tema montażu, użytkowania i konserwacji tego produktu.
37) Prosimy o ostrożne obchodzenie się z krawędziami metalowymi.
38) NIE stawaj na tym produkcie i NIE używaj go jako drabiny.
39) NIE modyfikuj tego produktu w żaden sposób niezgodny z przeznaczeniem, gdyż może to spowodować uszkodzenie produktu lub obrażenia ciała.
40) Zawsze montuj na równej powierzchni.
41) Maksymalny ciężar ładunku na narzędziu Waga wózka nie może przekraczać 400 funtów, równomiernie rozłożona.
42) Przed przemieszczeniem należy mocno przymocować towary do wózka za pomocą pasa mocującego.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Proszę złożyć produkt ściśle według instrukcji. Nieprawidłowy monta może być niebezpieczny.

2. Podczas montażu należy prawidłowo założyć okulary ochronne i rękawice robocze.

3. Nie należy podejmować prób montażu produktu, jeśli jesteś zmęcz lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.

4. Nośność i inne parametry produktu odnoszą się wyłącznie do proc prawidłowo i kompletnie zmontowanego.
5. śrubokręta krzyżakowego, klucza płaskiego 1 4 # i pary rękawicze (nie są dołączone do opakowania).

ŚRODKI OSTROŻNOŚCI

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się ty przedmiotem ani mieć do niego dostępu.
2. Przed użyciem sprawdź dokładnie. Nie używaj, jeśli części się poluzują lub ulegną uszkodzeniu.
3. Stosować wyłącznie na płaskich i twardych powierzchniach.
4. Nie przekraczaj podanej nośności. Mocno dokręć wszystkie pokrętła przed umieszczeniem na nich ciężarków. Zwróć uwagę na dynamiczną nośność! Nagłe zmiany obciążenia mogą tymczasowo spowodować nadmierne obciążenie, co może doprowadzić do awarii produktu.

ZAPISZ TE INSTRUKCJE

PARAMETRY PRODUKTU

MODEL	T271802
Rozmiar produktu	785*450*9 45 mm
Całkowity limit obciążenia	4 0 0 funtów

LISTA CZEŚCI

Część	Opis	Zdjęcie	Ilość części		Część	Opis	Zdjęcie	Ilość części
1	Dolnapółka		1		10	Uchwyt		1
2	Półkaśrodkowa		1		11	Tablica tylna		1
3	Najwyższapółka		1		12	Najlepsz a EVA		1
4	Szuflada		2		13	Szuflada EVA		2
5	Lewa płyta montażowa szuflady (z zamkiem)		1		14	Kółko obrotowe z hamulce m		2
6	Płyta montażowa prawej szuflady		1		15	Sztywne kółka		2
7	tektura perforowana		2		16	Śruba M8*20		16
8	Pionowo		4		17	Śruba M6*12		52
9	Belka		2		18	Nakrętka M6		32

Uwaga:

Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu roboczym.

KROK MONTAŻU

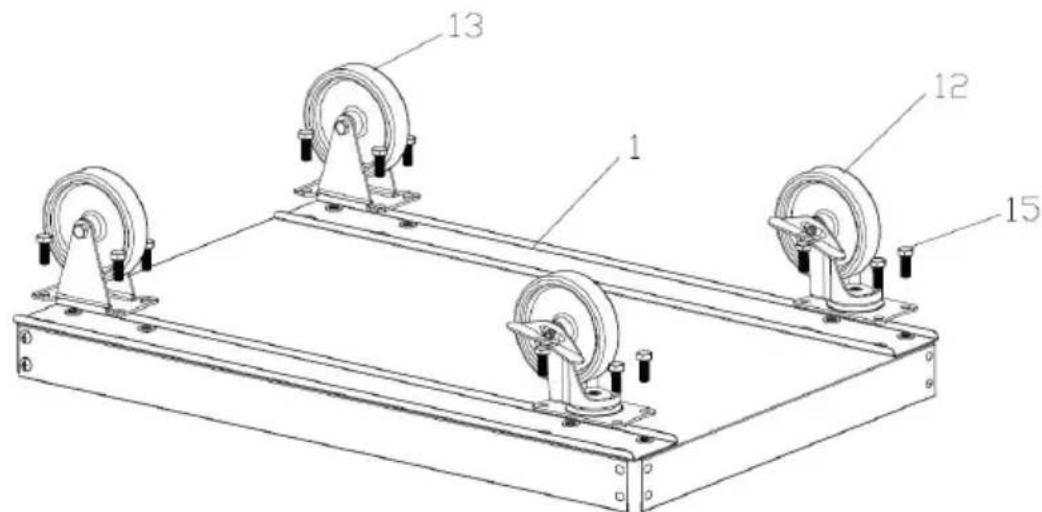

Krok 1: Montaż kółek.

1. Odwróć dolna półke 1#.

2. Złóż kółka 12# i 13# za pomocą śrub 15 #, jak pokazano.

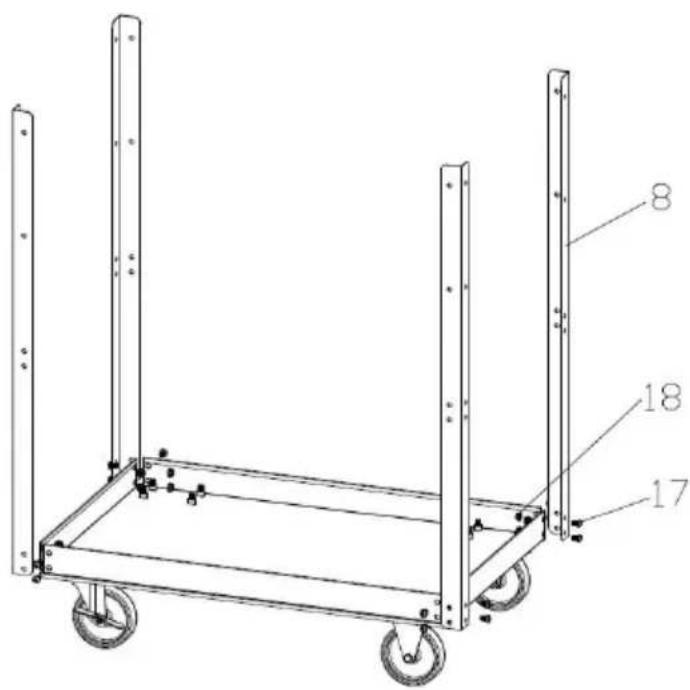

Krok 2: Montaż słupka 8# .

1. Odwróć dolna półkę i położ kółka na podłodze.

2. Złóż słupki 8# za pomocą śruby 17# i nakrętki 18#, zwracając uwagę na kierunek słupków i nie dokrecając śruby zbyt mocno.

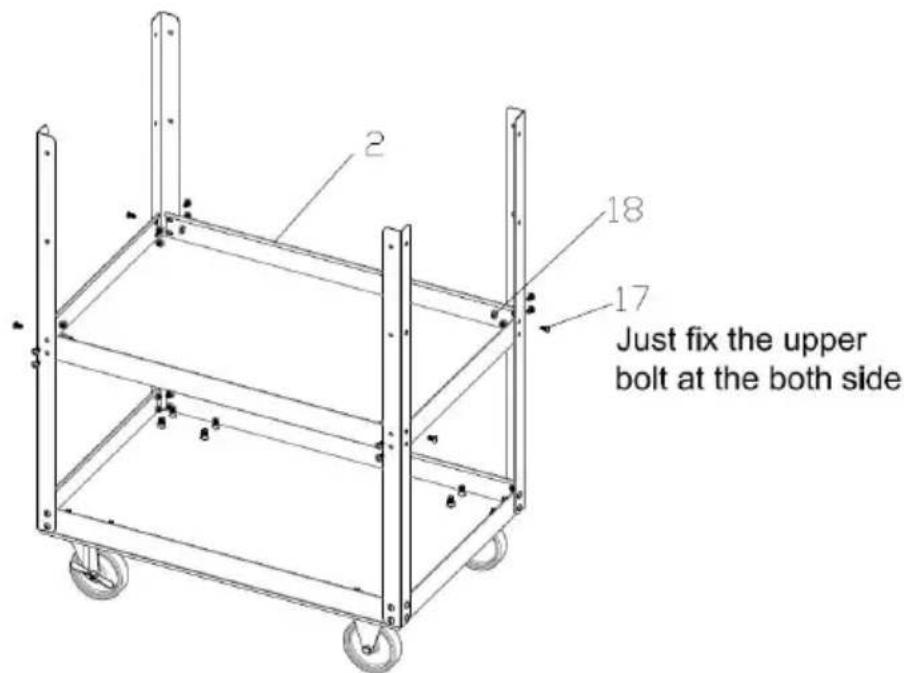

Krok 3: Złoż środkową półkę 2# .

1 · Umieść środkową półkę 2# jak pokazano i zamocuj za pomocą śruby i nakrętki 18# . Uwaga : najpierw przykręć górne śruby po obu stronach i n dokręcaj śruby zbyt mocno .

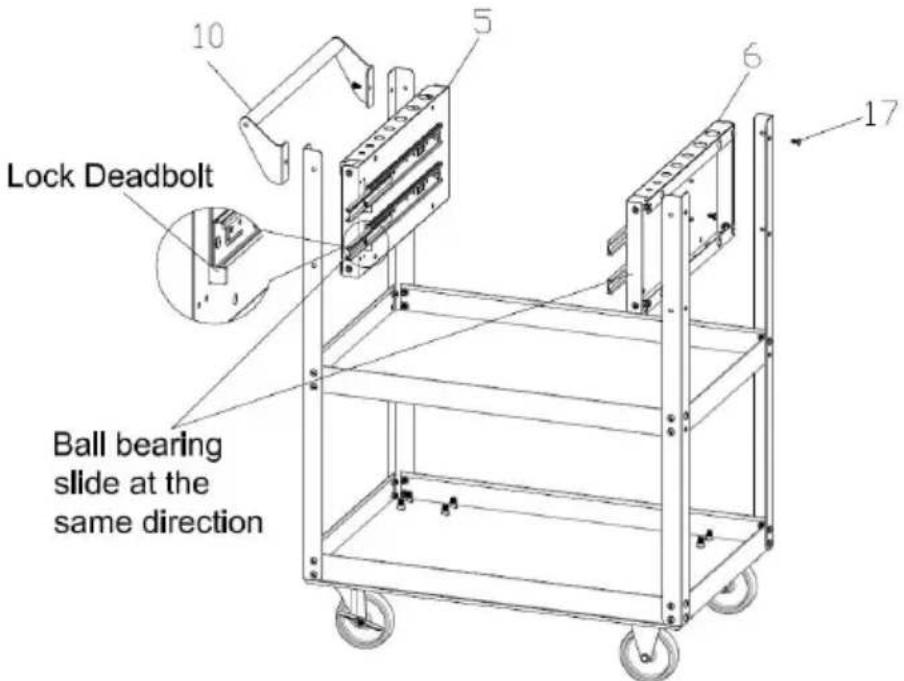

Krok 4: Zamontuj płytę montażową s 5# i 6# oraz uchwyt 10#.

1. Złoż lewą płytę montażową szuflady 5#, prawą płytę montażową 6# uchwyt 10# ze śrubą 17#, jak pokazano ; uwaga, lewa płyta montażowa

zamek i umieść prowadnicę łożyska kulkowego w tym samym kierunku ; najpierw przykręć tylko górne śruby i nie dokręcaj śruby zbyt mocno .

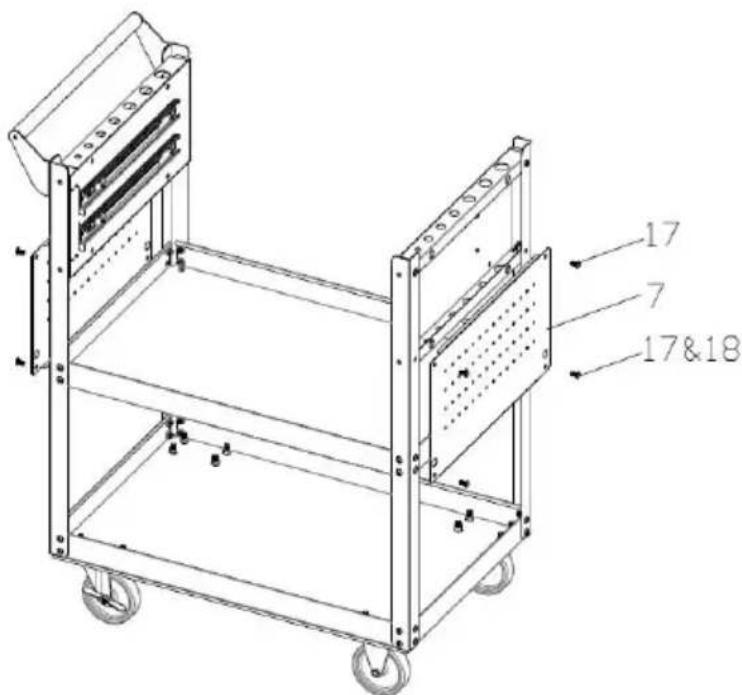

Krok 5: Zamontuj płytę perforowaną 7# za pomocą śruby 17# .

1. 1. Umieść płytę perforowaną 7# jak pokazano i zamocuj ją śrubą 17#. N dokręcaj śruby zbyt mocno .

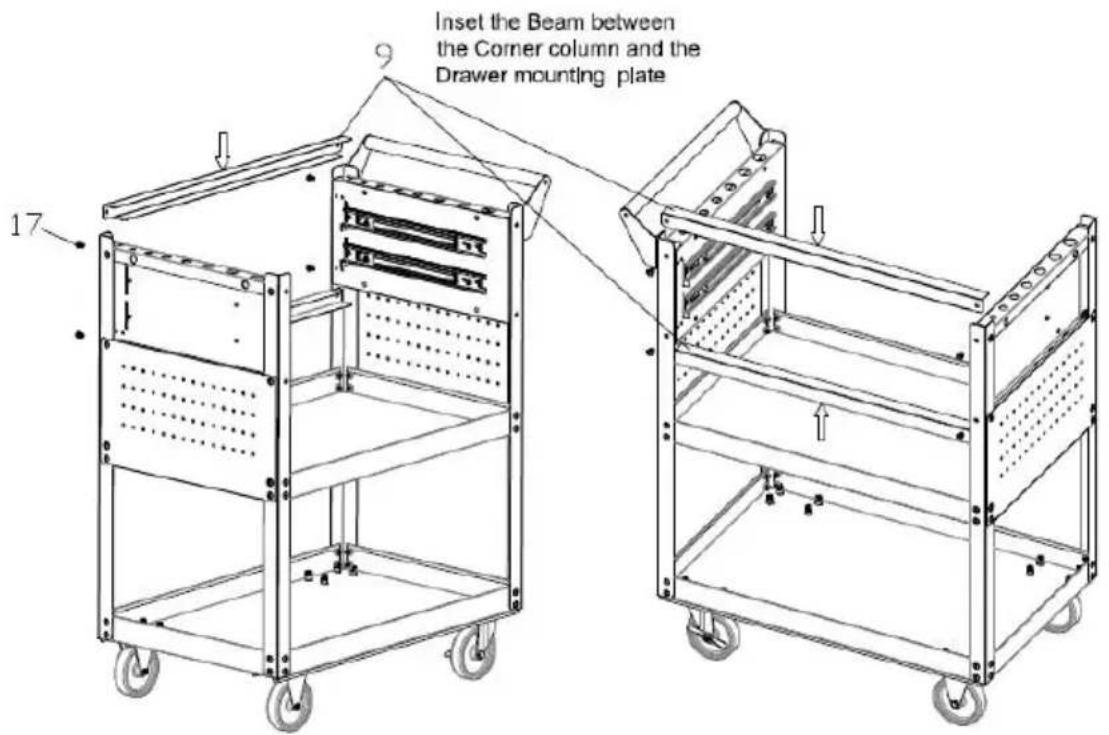

Krok 6 : Złóż belkę 9# i płytę tylną 11# za pomocą śruby 17# .

1. Umieść belkę 9# pomiędzy słupkiem a płytą montażową szuflady, jak poka na rysunku, i przymocuj ją śrubą 17#. Zwróć uwagę na to, aby prowadnica kulkowa i otwór górnej półki znajdowały się w tym samym kierunku.

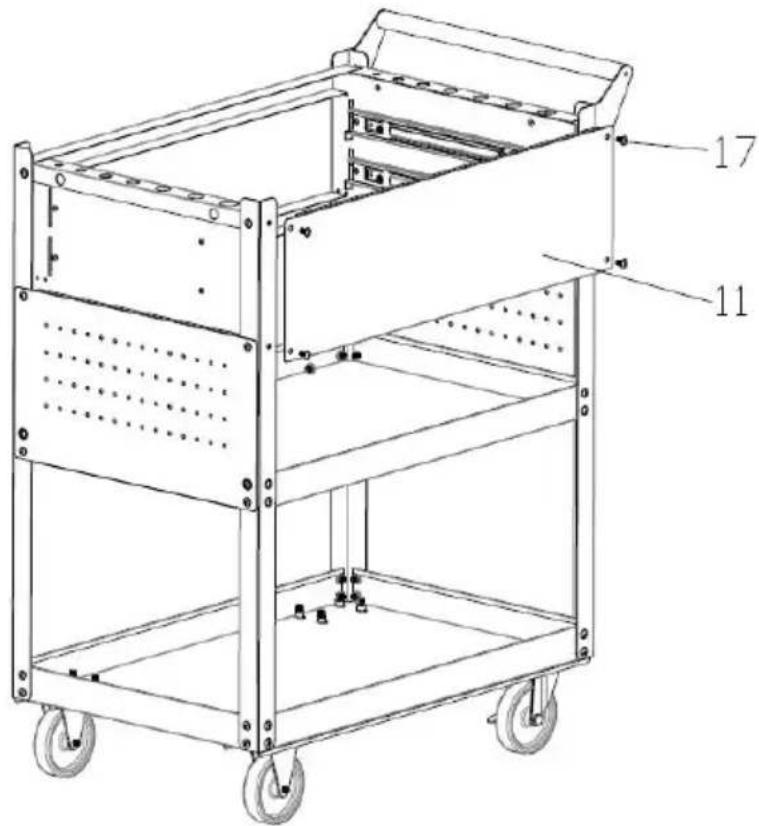

Krok 7 : Montaż tylnej płyty 11# .

1. Zamontuj tylną płytę 11# jak pokazano i przymocuj śrubą 17#.

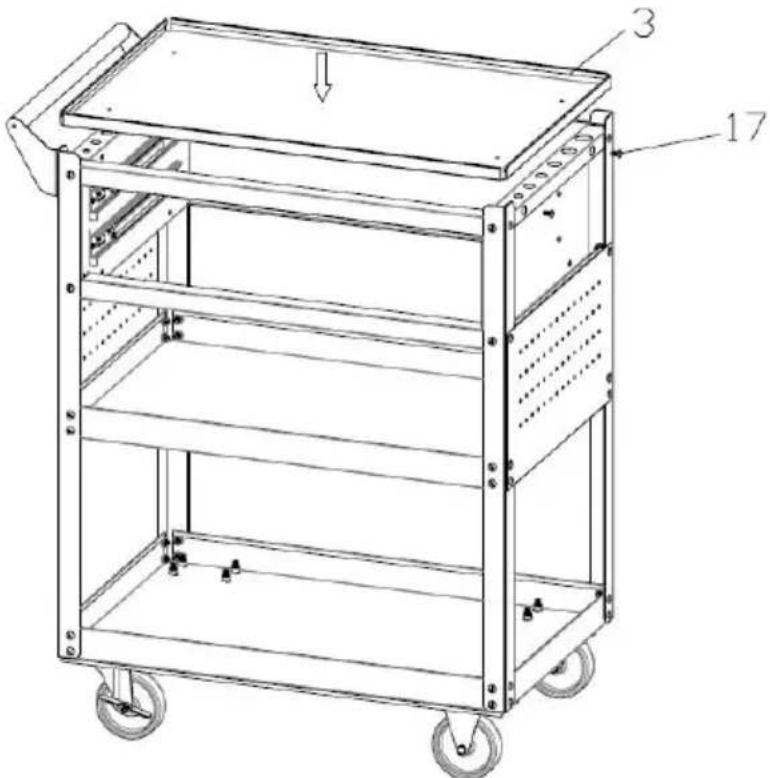

Krok 8 : Montaż górnej półki 3# .

1. Zamontuj górną półkę 3# jak pokazano i zamocuj ją za pomocą śruby 17: następnie mocno dokręć wszystkie śruby.

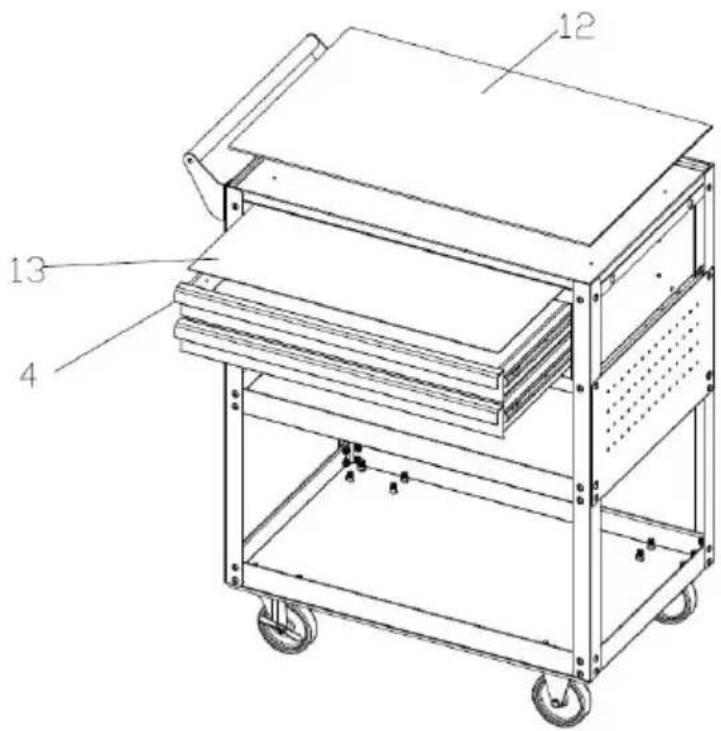

Krok 9 : Montaż szuflady 4# i pianki EVA .

1. Wyciągnij prowadnice kulkowe i włóż szufladę, jak pokazano na zdjęciu, a następnie włóż na swoje miejsce górną część EVA 12# i szufladę EVA 13#.

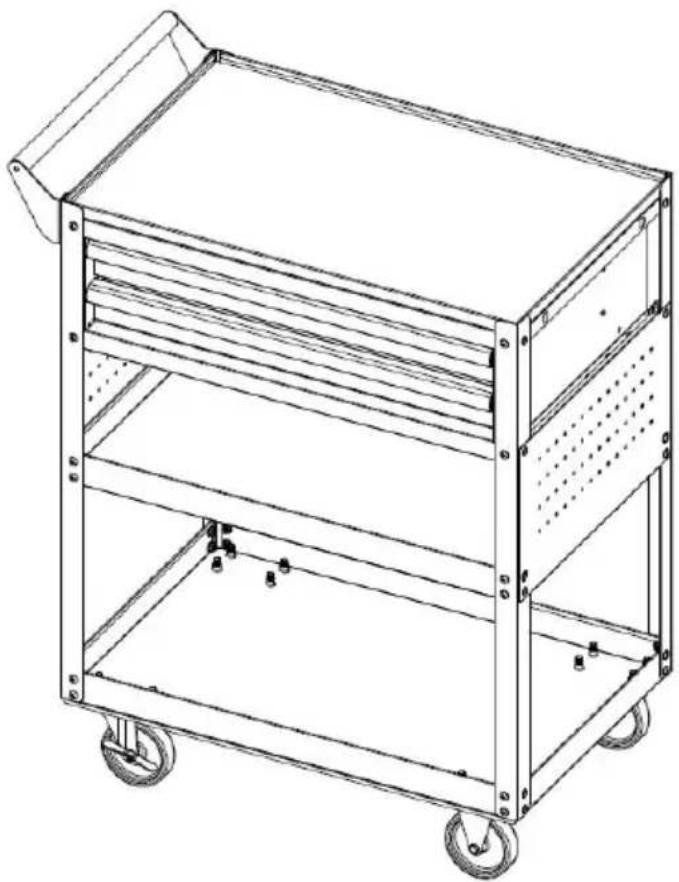

Krok 10 : Montaż uńozony .

Uwaga: Podczas montażu nie dokręcaj śrub, dopóki wszystkie części nie zostaną zamontowane.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
