T271401 - Wózek warsztatowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wózek warsztatowy
Marka	Vevor
Model	T271401
Wymiary (dł. × gł. × wys.)	830 × 350 × 826 mm
Maksymalna nośność	350 lb (159 kg), równomiernie rozłożone
Materiały	Stal, wysokiej jakości EVA
Półki	3 półki (dolna, środkowa, górna)
Szuflada	1 szuflada z wkładem EVA
Panel perforowany	2 panele perforowane z 8 haczykami
Kółka	2 kółka skrętne z hamulcem, 2 kółka sztywne
Wymagany montaż	Tak
Narzędzia wymagane do montażu	Wkrętak krzyżowy (nie dołączony)
Bezpieczeństwo	Nie wchodzić na produkt, nie przekraczać obciążenia, nosić rękawice
Konserwacja	Czyścić wilgotną szmatką, regularnie sprawdzać dokręcenie śrub
Naprawialność	Części zamienne dostępne (śruby, nakrętki, kółka itp.)
Przeznaczenie	Przechowywanie i transport narzędzi i sprzętu warsztatowego

Często zadawane pytania - T271401 Vevor

Jakie są wymiary wózka Vevor T271401?

Wymiary to 830 mm długości, 350 mm głębokości i 826 mm wysokości.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 350 lb, czyli około 159 kg, do równomiernego rozłożenia na półkach.

Czy wózek jest dostarczany w stanie złożonym?

Nie, wózek wymaga montażu. Postępuj zgodnie z instrukcjami krok po kroku dołączonymi do instrukcji.

Jakie narzędzia są potrzebne do montażu?

Potrzebny jest wkrętak krzyżowy. Zalecane są rękawice ochronne. Śruby i nakrętki są dołączone.

Czy mogę używać tego wózka jako drabiny lub do siedzenia?

Nie, surowo zabrania się wchodzenia na wózek lub używania go jako drabiny. Może to spowodować obrażenia.

Ile półek i szuflad ma wózek?

Posiada 3 półki (dolną, środkową, górną) i 1 szufladę z wkładem EVA.

Czy są haczyki lub panele do wieszania narzędzi?

Tak, wózek jest dostarczany z 2 panelami perforowanymi i 8 haczykami do wieszania narzędzi.

Jak konserwować wózek?

Czyść go wilgotną szmatką i regularnie sprawdzaj dokręcenie śrub i kółek.

Czy kółka są hamowane?

Tak, 2 kółka skrętne są wyposażone w hamulec do blokowania wózka w miejscu.

Gdzie mogę znaleźć części zamienne?

Możesz zamówić części zamienne (śruby, nakrętki, kółka itp.) u działu obsługi klienta Vevor za pośrednictwem ich strony internetowej.

INSTRUKCJA OBSŁUGI T271401 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

	Ostrzeżenie - Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcjęObsł
	Ten symbol, umieszczony przed komentarzem dotycząd bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmnię ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z zaleceniami podanymi poniżej.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

WARNING!

36) Zachowaj tę instrukcję ze względu na ostrzeżenia i środki ostrożne dotyczące bezpieczeństwa. Instrukcja zawiera ważne informacje na tema montażu, użytkowania i konserwacji tego produktu.
37) Prosimy o ostrożne obchodzenie się z krawędziami metalowymi.
38) NIE stawaj na tym produkcie i NIE używaj go jako drabiny.
39) NIE modyfikuj tego produktu w żaden sposób niezgodny z przeznaczeniem, gdyż może to spowodować uszkodzenie produktu lub obrażenia ciała.
40) Zawsze montuj na równej powierzchni.
41) Maksymalny ciężar ładunku na narzędziu Waga wózka nie może przekraczać 350 funtów, równomiernie rozłożonych.
42) Przed przemieszczeniem należy mocno przymocować towary do wózka za pomocą pasa mocującego.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Proszę złożyć produkt ściśle według instrukcji. Nieprawidłowy monta może być niebezpieczny.

2. Podczas montażu należy prawidłowo założyć okulary ochronne i rękawice robocze.

3. Nie należy podejmować prób montażu produktu, jeśli jesteś zmęcz lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.

4. Nośność i inne parametry produktu odnoszą się wyłącznie do proc prawidłowo i kompletnie zmontowanego.
5. śrubokręta krzyżakowego i pary rękawiczek (nie są dołączone do opakowania).

ŚRODKI OSTROŻNOŚCI

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się ty przedmiotem ani mieć do niego dostępu.
2. Przed użyciem sprawdź dokładnie. Nie używaj, jeśli części się poluzują lub ulegną uszkodzeniu.
3. Stosować wyłącznie na płaskich i twardych powierzchniach.
4. Nie przekraczaj podanej nośności. Mocno dokręć wszystkie pokrętła przed umieszczeniem na nich ciężarków. Zwróć uwagę na dynamiczną nośność! Nagłe zmiany obciążenia mogą tymczasowo spowodować nadmierne obciążenie, co może doprowadzić do awarii produktu.

ZAPISZ TE INSTRUKCJE

PARAMETRY PRODUKTU

MODEL	T271401
Rozmiar produktu	830*350*826 mm
Całkowity limit obciążenia	35 0 funtów

LISTA CZEŚCI

Część	Opis	Zdjęcie	Ilość części		Część	Opis	Zdjęcie	Ilość części
1	Dolna półka		1		10	Najlepsza EVA		1
2	Półka środkowa		1		11	Szuflada EVA		1
3	Najwyższa półka		1		12	Kółko obrotowe z hamulcem		2
4	Szuflada		1		13	Sztywne kółka		2
5	Płyta montażowa szuflady		2		14	Wieszak		8
6	Tablica perforowana		2		15	Śruba M6*12		64
7	Pionowo		4		16	Śruba M6*20	[HSX2]	16
8	Uchwyt na śrubę		1		17	Nakrętka M6		56
9	Uchwyt		1

Uwaga:

Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tej instrukcji. Rozpaku oddziel wszystkie części w czystym miejscu roboczym.

KROK MONTAŻU

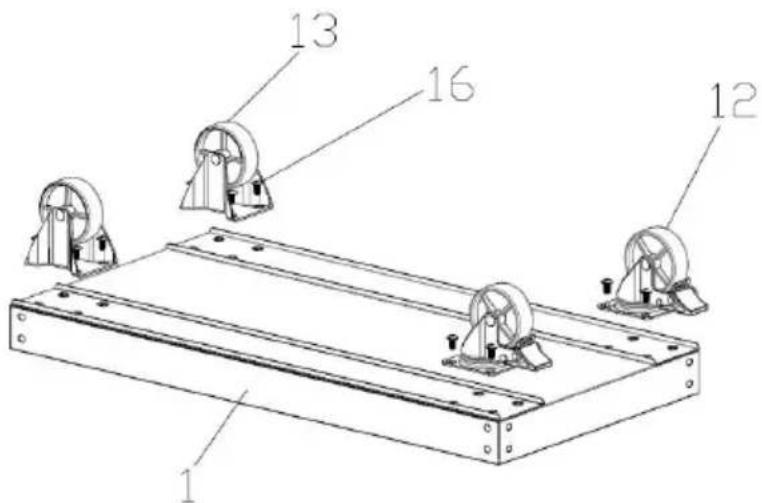

Krok 1: Montaż kółek.

1. Odwróć dolną półkę 1# .

2. Złóż kółka 12# i 13# za pomocą śrub 16 #, jak pokazano .

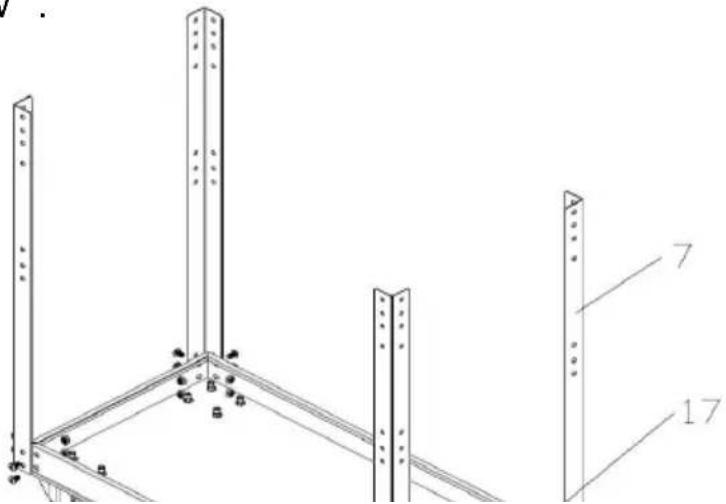

Krok 2: Montaż słupka 7# .

1. Odwróć dolną półkę i położ kółka na podłodze.

2. Złoż słupki 7# za pomocą śruby 15# i nakrętki 17#, zwracając uwagę na kierunek słupków .

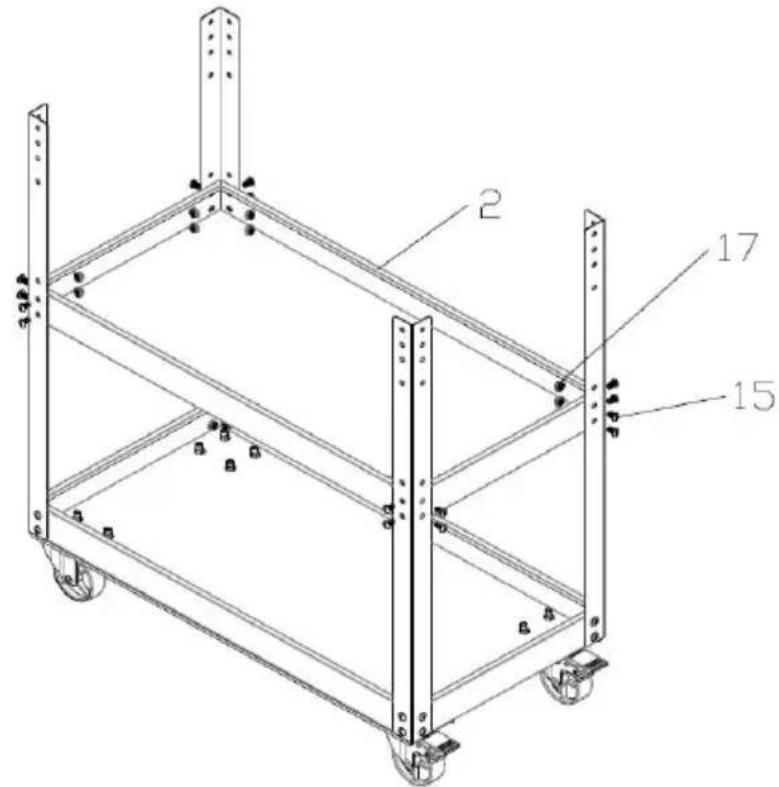

Krok 3: Zlóż środkową półkę 2# .

1 · Umieść środkową półkę 2# we właściwej pozycji i zamocuj ją za pomo śruby 15# i nakrętki 17# ; zwrócić uwagę , aby otwór montażowy nie był usz Są to nr 6 i nr 7 od góry Upright .

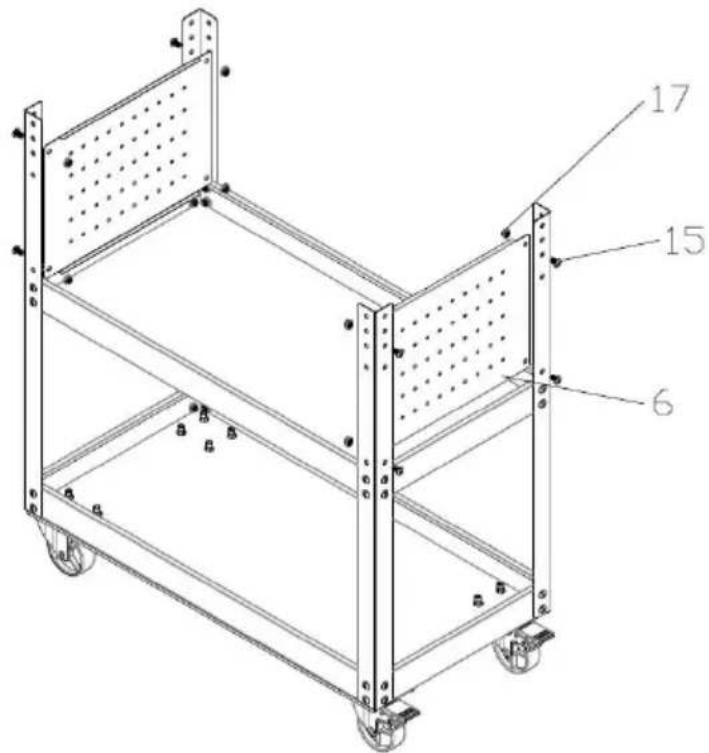

Krok 4: Montaż płyty perforowanej 6#.

1. Montaż tablicy perforowanej 6# ze śrubą 15# i nakrętką 17#, jak pokazano .

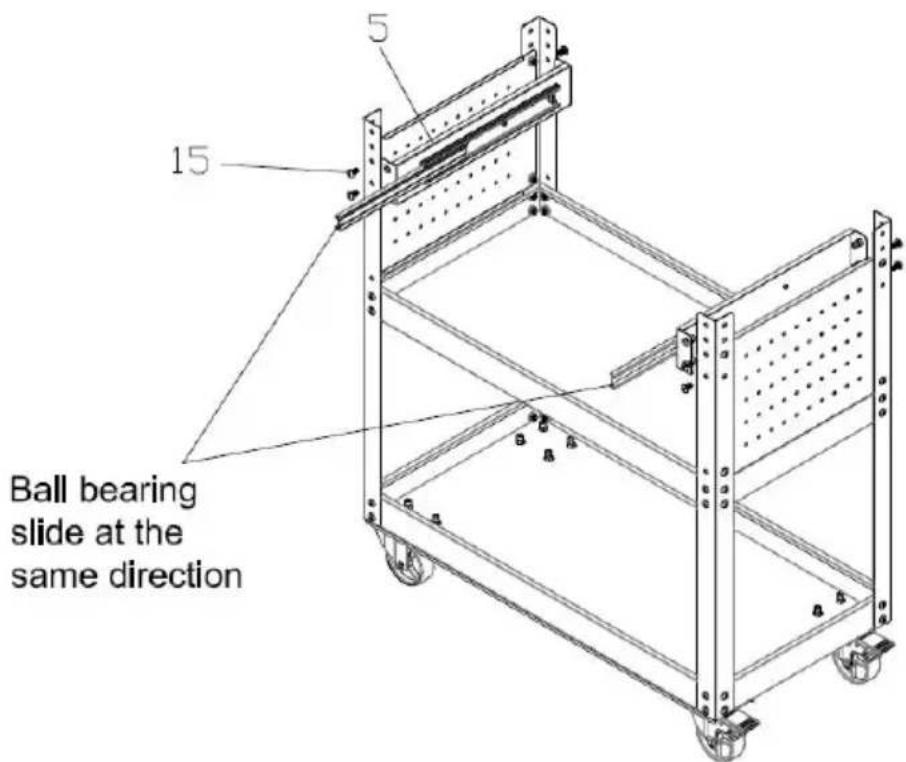

Krok 5: Zamontuj płytę montażową szuflady 5# .

1. Założ płytę montażową szuflady 5#, jak pokazano, i zamocuj ją za pomocą śruby 15# ; zwrócić uwagę na prowadnicę łóżyskową w tym samym kierunku, otwór montażowy to nr 3 i nr 4 od góry słupka .

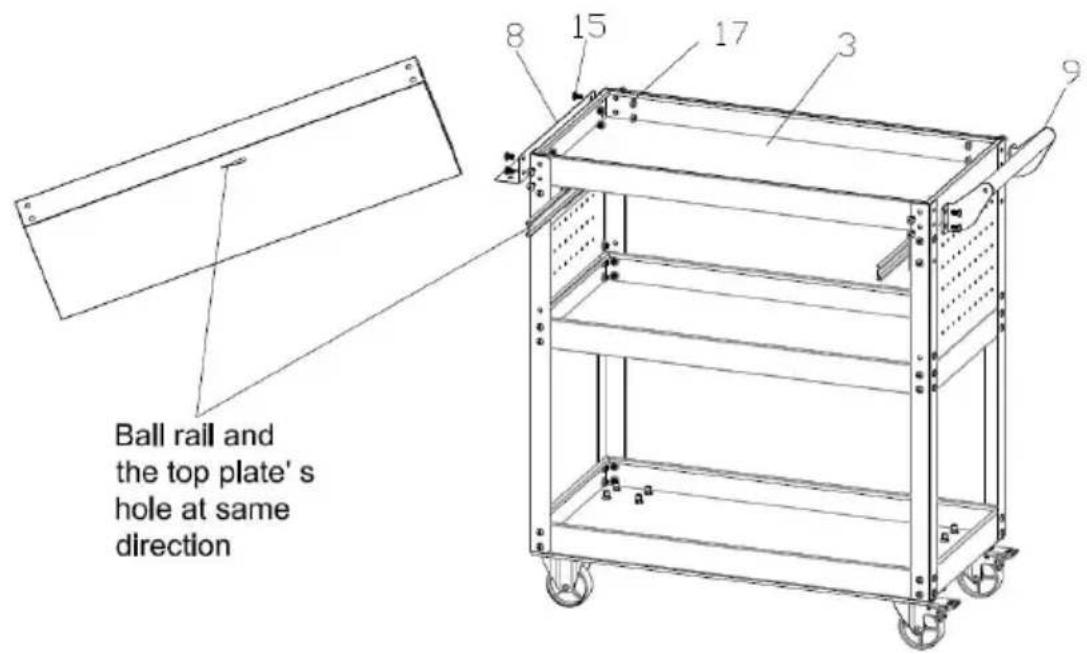

Krok 6 : Złóż górną półkę 3#, przykręć uchwyt 8# i przymocuj uchwyt 9

1. Umieść górną półkę 3#, jak pokazano, i przymocuj ją śrubą 15# ; otwór montażowy s Są to nr 3 i nr 4 od góry Upright . Należy zwrócić uwagę na prowadnica łożyska kulkowego i otwór górnej półki znajdowały się w tym sam kierunku.

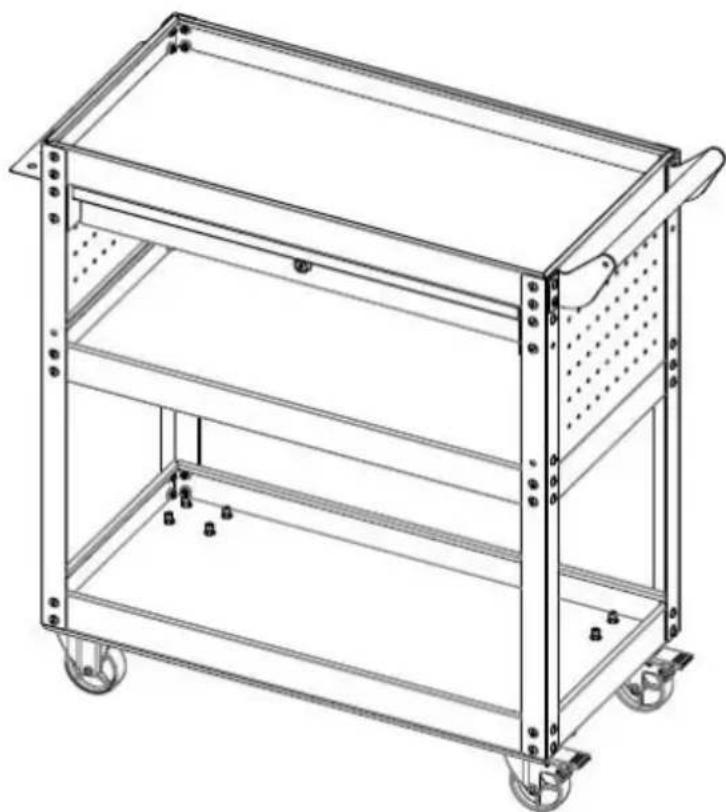

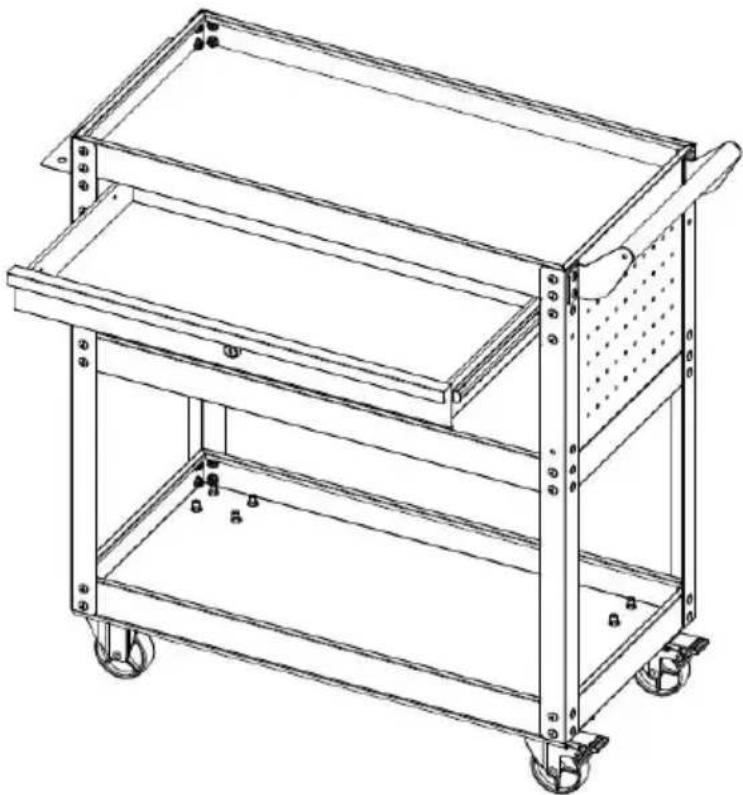

Krok 7 : Złóż szufladę 4# i EVA .

1. Wysuń prowadnicę kulkową i włóż szufladę, jak pokazano na zdjęciu, a następnie włóż na swoje miejsce górną część EVA 10# i szufladę EVA 11#.

Krok 8 : Montaż uńozony .

Uwaga: Podczas montażu nie dokręcaj śrub, dopóki wszystkie części nie zostaną zamontowane.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730

UK

REP

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR
