BEDIENUNGSANLEITUNG T271401 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich ein klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Er verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

	Warnung – Um das Verletzungsrisiko zu verringern, m der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führe das Risiko von Verletzungen, Bränden oder Stromschlä zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.
	Achtung: Tragen Sie bei der Verwendung dieses Prod unbedingt Handschuhe.

WARNING!

15) Bewahren Sie dieses Handbuch wegen der Sicherheitswarnungen und Vorsichtsmaßnahmen auf. Das Handbuch enthält wichtige Informationen zur Montage, Verwendung und Wartung dieses Produkts.
16) Bitte gehen Sie vorsichtig mit Metallkanten um.
17) Stellen Sie sich NICHT auf dieses Produkt und verwenden Sie es NICHT als Leiter.
18) Verändern Sie das Produkt NICHT in einer Weise, die nicht dafür vorgesehen ist, da dies zu Produktschäden oder Verletzungen führen kann.
19) Immer auf einer ebenen Fläche zusammenbauen.
20) Das maximal auf dem Werkzeug lastende Gewicht Der Wagen wir nicht mehr als 35,0 Pfund, gleichmäßig verteilt.
21) Befestigen Sie die Waren vor dem Transport mit dem Zurrgurt fe Wagen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.

2. Bitte tragen Sie während der Montage unbedingt eine Schutzbrille Arbeitshandschuhe.

3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie m sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

4. Die Tragfähigkeit und weitere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt.
5. Ein Kreuzschlitzschraubendreher und ein Paar Handschuhe können ebenfalls verwendet werden (nicht im Karton enthalten).

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder darauf zuzugreifen.
2. Vor Gebrauch sorgfältig prüfen. Nicht verwenden, wenn Teile sich gelöst oder beschädigt haben.
3. Nur auf flachen und harten Oberflächen verwenden.
4. Die angegebene Tragfähigkeit darf nicht überschritten werden. Ziehe Sie alle Knöpfe fest an, bevor Sie Gewichte darauf legen. Beachten dynamische Tragfähigkeit! Plötzliche Laständerungen können vorübergehend zu einer Überlastung führen und so zum Produktausfall führen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PRODUKTPARAMETER

MODELL	T271401
Produktgröße	830*350*826 mm
Gesamtbelastungsgrenze	35 0 Pfund

TEILELISTE

Teil	Beschreibung	Bild	Teile men ge		Teil	Beschreibung	Bild	Teile men ge
1	Unteres Regal		1		10	Top EVA		1
2	Mittleres Regal		1		11	Schublade EVA		1
3	Oberes Regal		1		12	Lenkrolle mit Bremse		2
4	Schublade		1		13	Starre Rolle		2
5	Schubladen montageplatte		2		14	Aufhänger		8
6	Stecktafel		2		15	Bolzen M6*12		64
7	Aufrecht		4		16	Bolzen M6*20		16
8	Schraubenhalter		1		17	Mutter M6		56
9	Handhaben		1

Aufmerksamkeit:

Weitere Informationen zu den unten aufgeführten Teilen finden Sie Montagediagramm in diesem Handbuch. Packen Sie alle Teile in einer freien Arbeitsbereich aus und trennen Sie sie.

MONTAGESTRITT

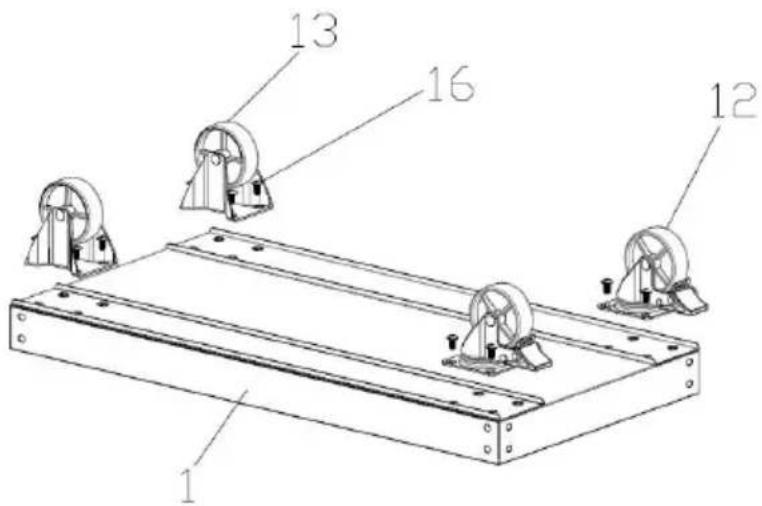

Schritt 1: Montage der Rollen.

1. Drehen Sie das untere Regal 1# um.

2. Montieren Sie die Rollen 12# und 13# mit den Schrauben 16# wie gezeig

1 12 13 16

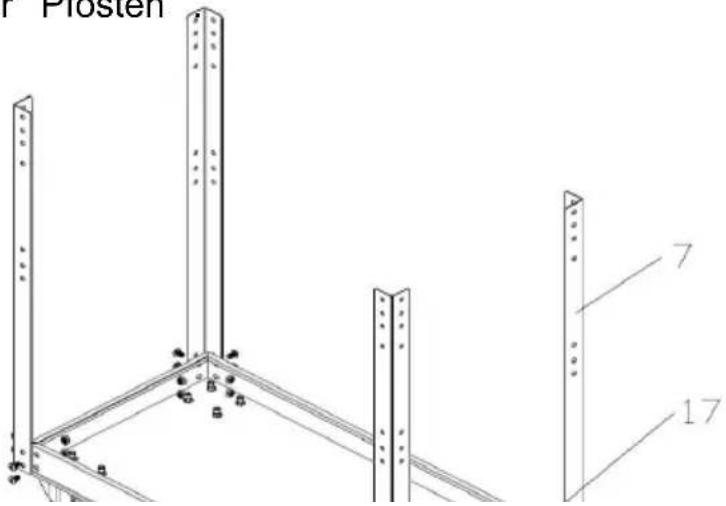

Schritt 2: Zusammenbau des Pfostens 7# .

1. Drehen Sie das untere Regal um und stellen Sie die Rollen auf den Boden
2. Montieren Sie die Pfosten 7# mit Schraube 15# und Mutter 17#, achten Sie die Richtung der Pfosten

Pflustell 7 17

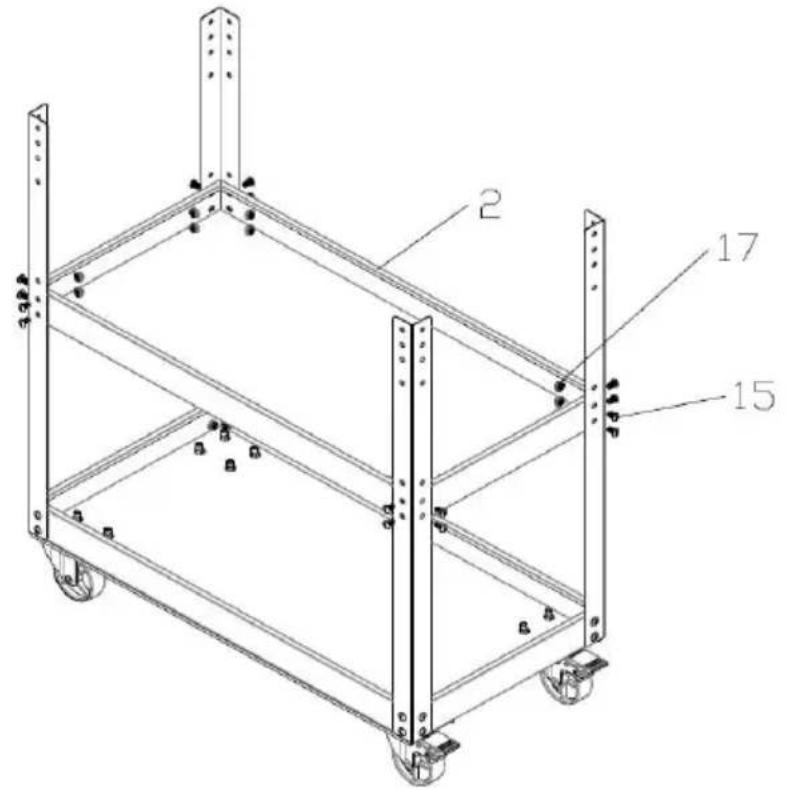

Schritt 3: Montieren Sie das mittlere Regal 2# .

1 · Setzen Sie das mittlere Regal 2# in die richtige Position und befestige Sie es mit Schraube 15# und Mutter 17# ; achten Sie darauf , dass das Montageloch sind die Nr. 6 und Nr. 7 von der Oberseite des Uprights .

2 17 15

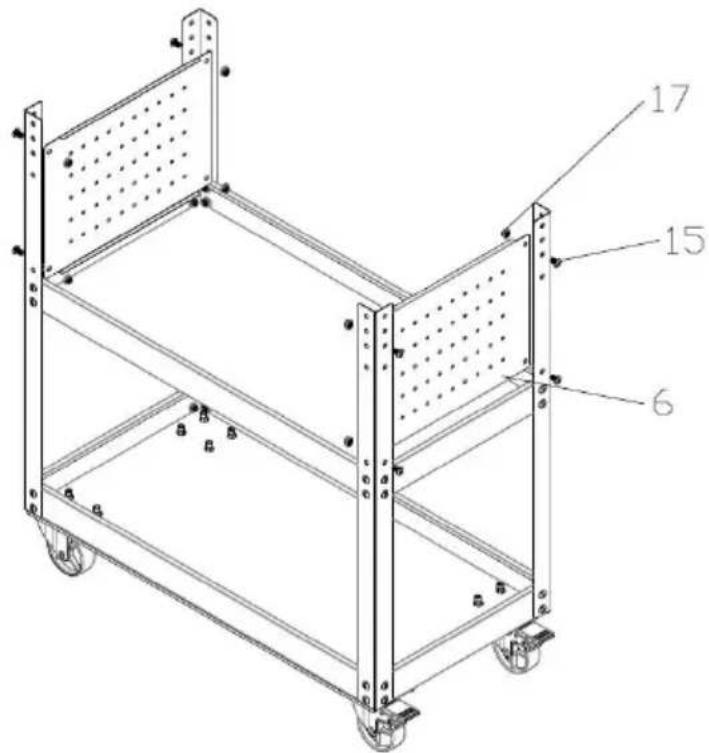

Schritt 4: Stecktafel 6# zusammenbauen.

1. Montage des Pegboards 6# mit Schraube 15# und Mutter 17# wie gezeigt .

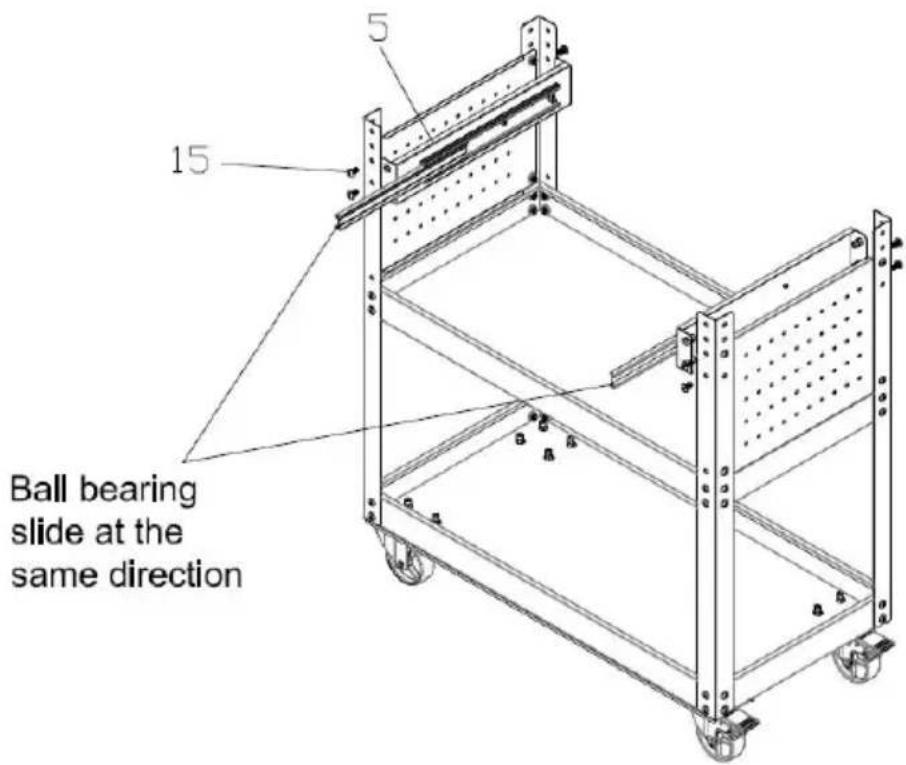

Schritt 5: Montage der Schubladenmontageplatte 5# .

1. Legen Sie die Schubladenmontageplatte 5# wie gezeigt ein und befestigen sie mit der Schraube 15# ; achten Sie auf die Kugelführung in die gleiche I und die Montagelöcher sind Nr. 3 und Nr. 4 von der Oberseite des Pfostens gesehen .

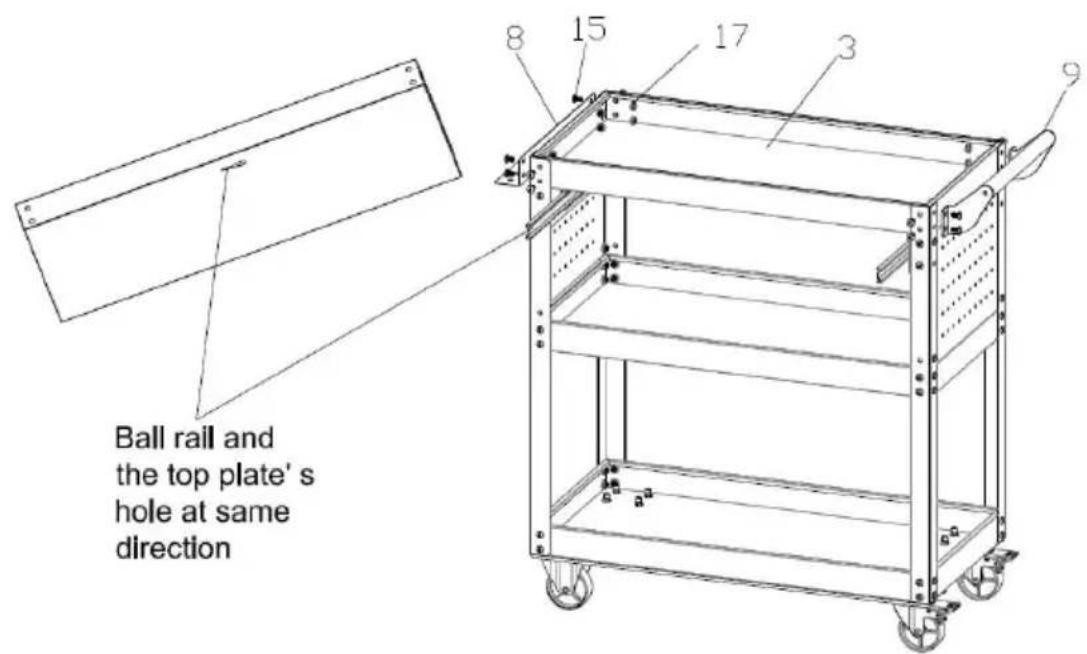

Schritt 6 : Montieren Sie das oberste Regal 3#, den Schraubenhalter 8# und den Griff 9# .

1. Legen Sie das obere Regal 3# wie gezeigt und befestigen Sie es mit de Schraube 15# ; das Montageloch s sind die Nr. 3 und Nr. 4 von der Obers Uprights . Achten Sie darauf, dass die Kugellagerführung und das Loch im ol Regal in die gleiche Richtung zeigen.

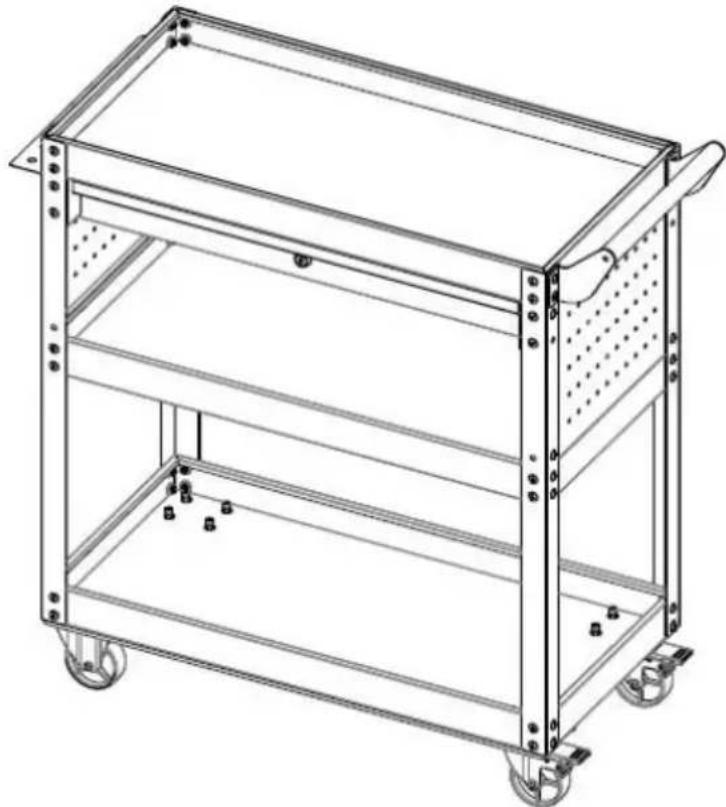

Schritt 7 : Schublade 4# und EVA zusammenbauen .

1. Schieben Sie die Kugellagerschiene heraus und setzen Sie die Schublade gezeigt ein. Setzen Sie dann das Top EVA 10# und das Drawer EVA 11# Stelle.

Schritt 8 : Montage abgeschlossen .

Hinweis: Bei der Montage die Schrauben erst festziehen, wenn alle Teile montiert sind.
