Tipo di prodotto	Carrello da officina
Marca	Vevor
Modello	T271401
Dimensioni (L × P × A)	830 × 350 × 826 mm
Capacità di carico massima	350 lb (159 kg), distribuiti uniformemente
Materiali	Acciaio, EVA di alta qualità
Ripiani	3 ripiani (inferiore, medio, superiore)
Cassetto	1 cassetto con cassetto EVA
Pannello forato	2 pannelli forati con 8 ganci
Ruote	2 ruote pivotanti con freno, 2 ruote fisse
Montaggio richiesto	Sì
Utensili necessari per il montaggio	Cacciavite a croce (non incluso)
Sicurezza	Non salire sul prodotto, non superare il carico, indossare guanti
Manutenzione	Pulire con un panno umido, controllare regolarmente il serraggio delle viti
Riparabilità	Ricambi disponibili (bulloni, dadi, ruote, ecc.)
Utilizzo previsto	Stoccaggio e trasporto di utensili e attrezzature da officina

Domande frequenti - T271401 Vevor

Quali sono le dimensioni del carrello Vevor T271401?

Le dimensioni sono 830 mm di lunghezza, 350 mm di profondità e 826 mm di altezza.

Qual è la capacità di carico massima?

La capacità di carico massima è di 350 lb, circa 159 kg, da distribuire uniformemente sui ripiani.

Il carrello viene fornito montato?

No, il carrello richiede un montaggio. Seguire le istruzioni passo passo fornite nel manuale.

Quali utensili sono necessari per il montaggio?

È necessario un cacciavite a croce. Si consigliano guanti di protezione. Viti e dadi sono forniti.

Posso usare questo carrello come scaletta o per sedermi?

No, è severamente vietato salire sul carrello o usarlo come scala. Ciò potrebbe causare lesioni.

Quanti ripiani e cassetti ha il carrello?

Ha 3 ripiani (inferiore, medio, superiore) e 1 cassetto con rivestimento in EVA.

Ci sono ganci o pannelli per appendere gli utensili?

Sì, il carrello è fornito con 2 pannelli forati e 8 ganci per appendere gli utensili.

Come si mantiene il carrello?

Pulire con un panno umido e controllare regolarmente il serraggio delle viti e delle ruote.

Le ruote sono frenate?

Sì, le 2 ruote pivotanti sono dotate di freno per bloccare il carrello in posizione.

Dove posso trovare i ricambi?

È possibile ordinare ricambi (bulloni, dadi, ruote, ecc.) presso il servizio clienti Vevor tramite il loro sito web.

MANUALE UTENTE T271401 Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software del nostro prodotto.

IMPORTANTI ISTRUZIONI DI SICUREZZA

	Attenzione - Per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avviso o per Ignorare questo avviso può causare un incidente. Per il rischio di lesioni, incendi o folgorazione, seguire se raccomandazioni indicate di seguito.
	Attenzione: assicurarsi di indossare guanti quando si questo prodotto.

ATTENZIONE!

22) Conservare questo manuale per le avvertenze e le precauzioni di sicurezza. Il manuale fornisce informazioni importanti su come assemblare, utilizzare e manutenere questo prodotto. 23) Maneggiare con cura i bordi metallici. 24) NON salire sul prodotto né utilizzarlo come scala. 25) NON modificare questo prodotto in alcun modo diverso da quello previsto, poiché ciò potrebbe danneggiare il prodotto o causare lesioni personali. 26) Eseguire sempre il montaggio su una superficie piana. 27) Il peso massimo caricato sullo strumento, incluso il peso del carrello, non deve superare i 350 libbre, distribuite uniformemente. 28) Prima di spostare il carrello, legare saldamente la merce con i dispositivi di fissaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di assemblare il prodotto seguendo scrupolosamente le istruzioni. Un assemblaggio non corretto potrebbe essere pericoloso.
2. Si prega di indossare occhiali di sicurezza e guanti da lavoro durante il montaggio.
3. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o farmaci.
4. La capacità di carico e gli altri parametri del prodotto si applicano al prodotto correttamente e completamente assemblato.
5. un cacciavite a croce e un paio di guanti (non inclusi nella confezione)

PRECAUZIONI D'USO

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di accedervi.
2. Controllare attentamente prima dell'uso. Non utilizzarlo se parti si allentano o si danneggiano.
3. Utilizzare solo su superfici piane e dure.
4. Non superare la capacità di carico indicata. Serrare saldamente tutte le manopole prima di appoggiarci sopra i pesi. Siate consapevoli della capacità di carico dinamica! Improvvisi cambiamenti di carico possono causare temporaneamente un carico eccessivo, con conseguente guasto del prodotto.

SALVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

MODELLO	T271401
Dimensioni del prodotto	Dimensioni: 830*350*826 mm
Limite di carico totale	35 0 libbre

ELENCO DEI PEZZI

Parte	Descrizione	Immagine	Parte Qtà		Parte	Descrizione	Immagine	Parte Qtà
1	Ripiano inferiore		1		10	EVA superiore		1
2	Ripiano intermedio		1		11	Cassetto EVA		1
3	Ripiano superiore		1		12	Ruota girevole con freno		2
4	Cassetto		1		13	Rotella rigida		2
5	Piastra di montaggio del cassetto		2		14	Appendiabiti		8
6	Pannello forato		2		15	Bullone M6*12		64
7	Verticale		4		16	Bullone M6*20		16
8	Supporto per vite		1		17	Dado M6		56
9	Maniglia		1

Attenzione:

Per ulteriori informazioni sulle parti elencate di seguito, fare riferimento allo schema di montaggio in questo manuale. Disimballare e separare tutte le parti in un'area di lavoro libera.

FASE DI MONTAGGIO

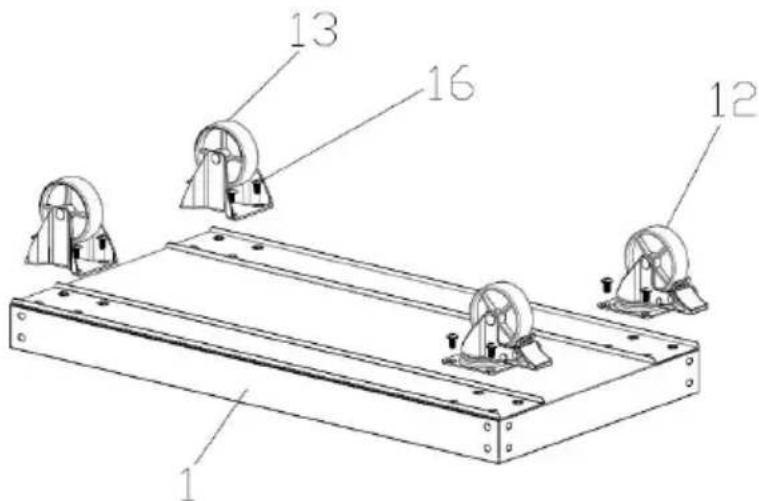

Fase 1: montaggio delle rotelle.

1. Capovolgere il ripiano inferiore 1#.
2. Montare le rotelle da 12# e 13# con bulloni da 16# come mostrato.

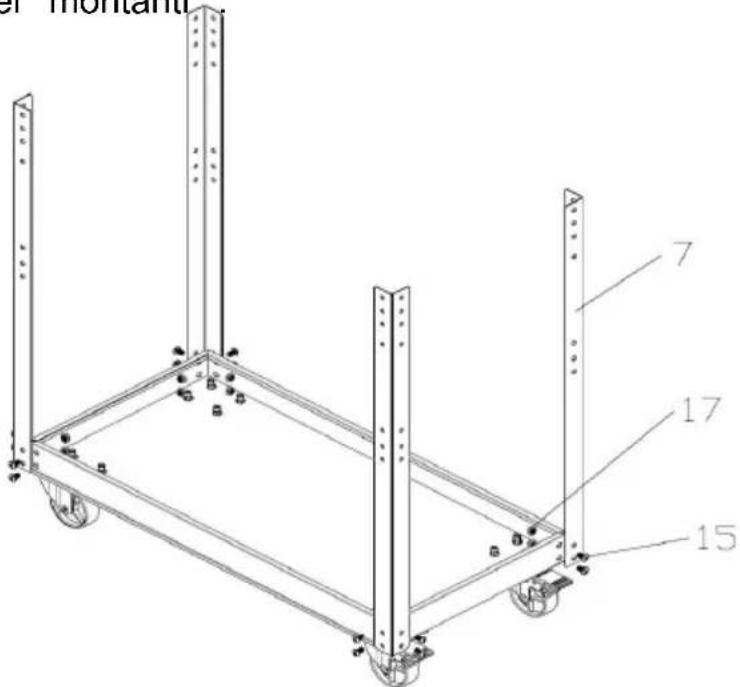

Fase 2: assemblaggio del montante 7#.

1. Capovolgere il ripiano inferiore e appoggiare le rotelle a terra.
2. Assemblare i montanti 7# con il bullone 15# e il dado 17#, prestando attenzione alla direzione dei montanti.

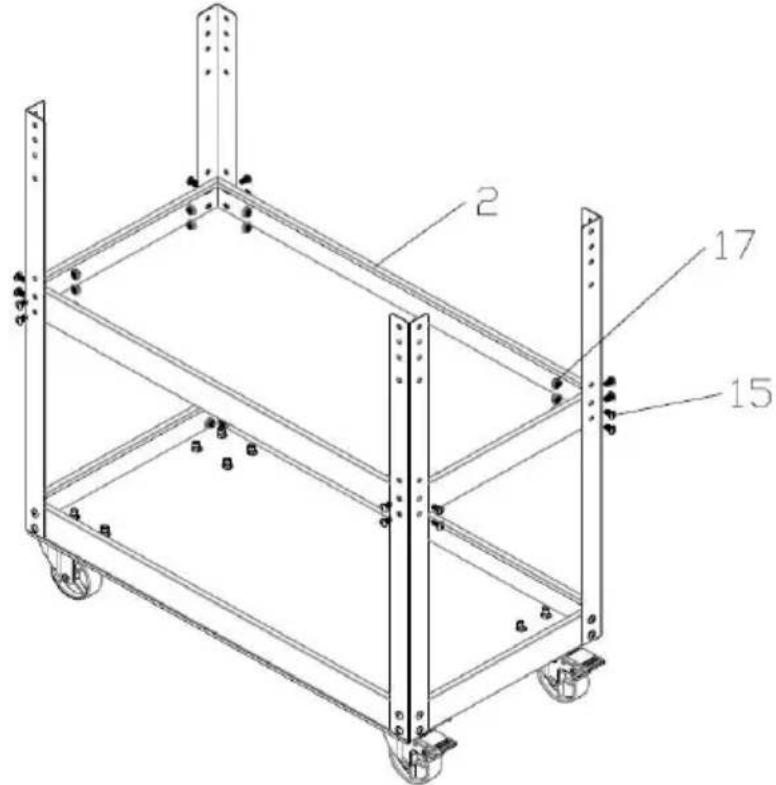

Fase 3: Assemblaggio del ripiano centrale 2#.

1. Posizionare il ripiano intermedio 2# nella posizione corretta e fissarlo con il bullone 15# e il dado 17#; fare attenzione che i fori di montaggio n. 6 e n. 7 siano dalla parte superiore del montante.

Fase 4: Assemblaggio del pannello forato 6#.

1. Assemblare il pannello forato 6# con il bullone 15# e il dado 17# come mostrato.

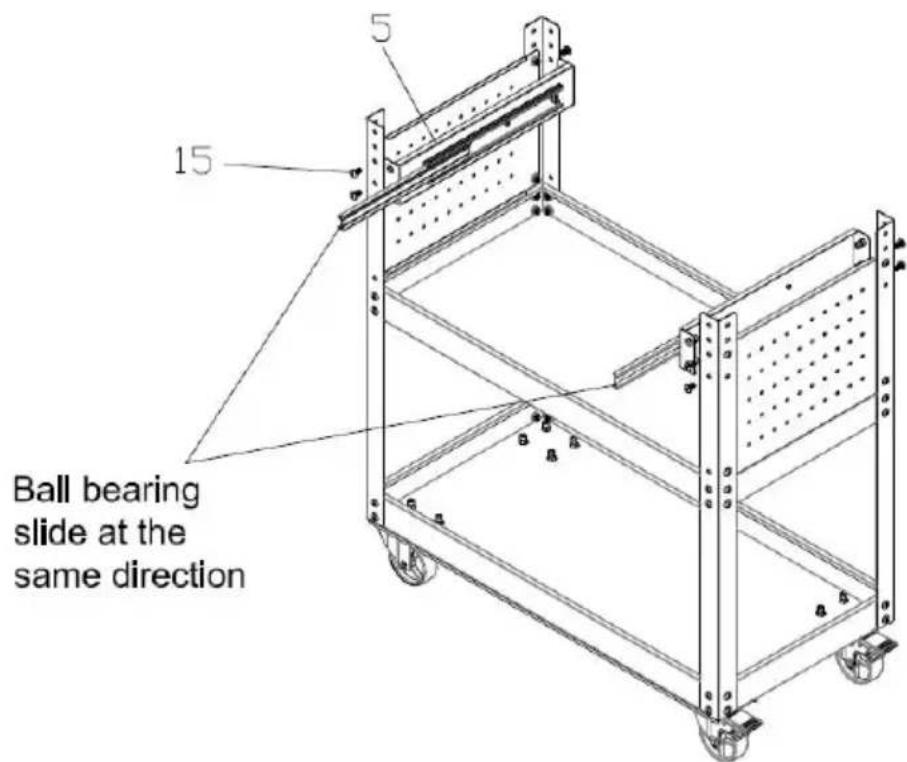

Fase 5: Assemblare la piastra di montaggio del cassetto 5#.

1. Posizionare la piastra di montaggio del cassetto 5# come mostrato e fissarla con il bullone 15#; prestare attenzione alla guida con cuscinetto a sfere nella stessa direzione: i fori di montaggio sono il n. 3 e il n. 4 dalla parte superiore del montante.

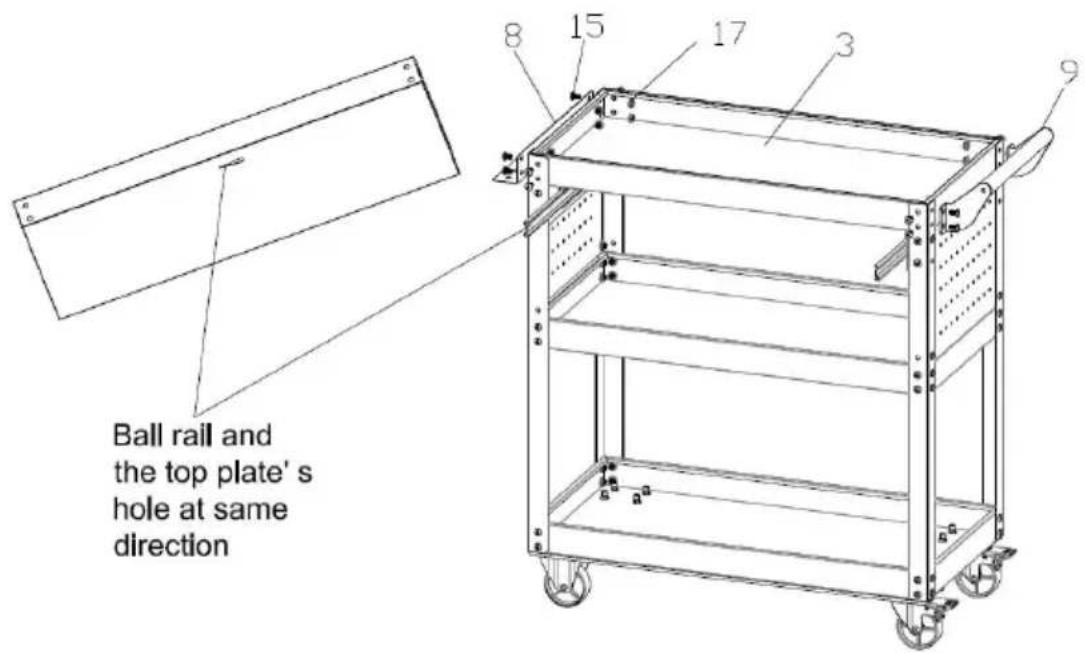

Fase 6: Assemblare il ripiano superiore 3#, il supporto per viti 8# e la maniglia 9#.

1. Posizionare il ripiano superiore 3# come mostrato e fissarlo con il bullone; i fori di montaggio sono il n. 3 e il n. 4 dalla parte superiore del montante. Prestare attenzione alla guida con cuscinetto a sfere e al foro del ripiano superiore nella stessa direzione.

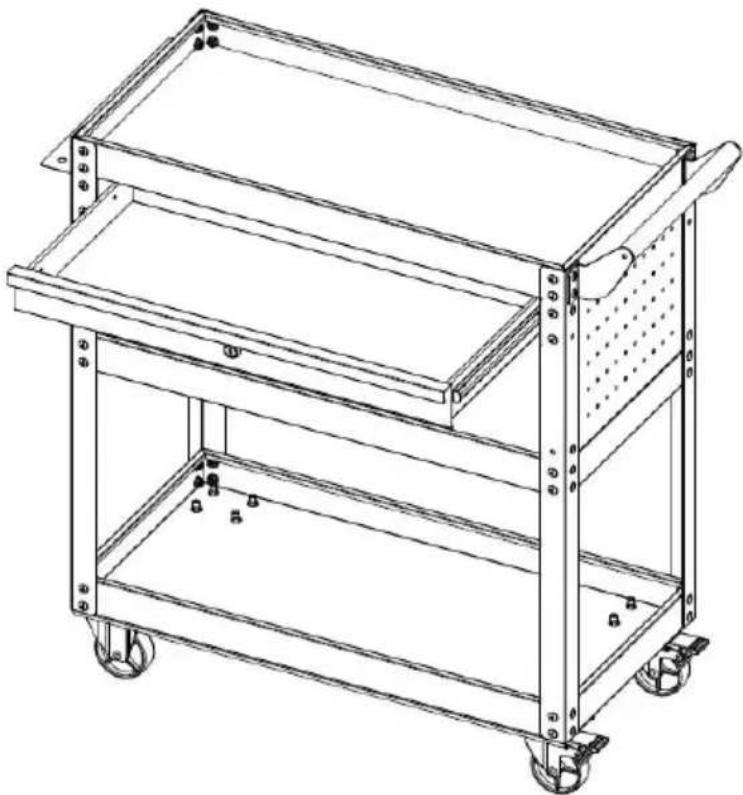

Fase 7: Assemblaggio del cassetto 4# e dell'EVA.

1. Spingere verso l'esterno la guida con cuscinetto a sfere e inserire il cassetto come mostrato, quindi posizionare il Top EVA 10# e il Drawer EVA 11# al loro posto.

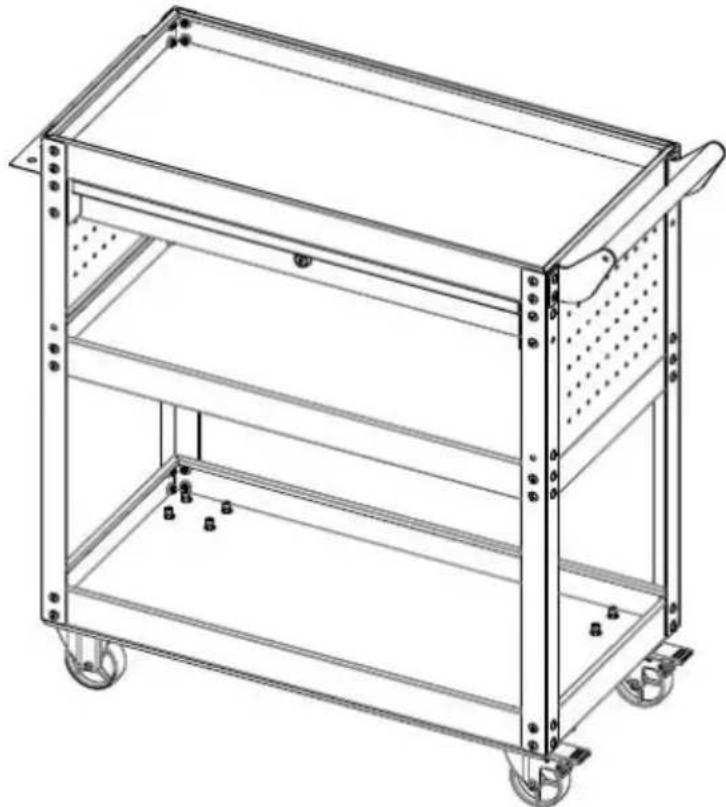

Fase 8: Assemblaggio completato.

Nota: durante l'installazione, non stringere le viti finché tutte le parti non sono installate.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD, Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
