T271401 - Verkstadsvagn Vevor - Gratis bruksanvisning och manual

Produkttyp	Verkstadsvagn
Varumärke	Vevor
Modell	T271401
Mått (L × B × H)	830 × 350 × 826 mm
Maximal belastningskapacitet	350 lb (159 kg), jämnt fördelat
Material	Stål, EVA av hög kvalitet
Hyllor	3 hyllor (nedre, mellersta, övre)
Låda	1 låda med EVA-låda
Perforerad panel	2 perforerade paneler med 8 krokar
Hjul	2 svängbara hjul med broms, 2 fasta hjul
Montering krävs	Ja
Verktyg som behövs för montering	Stjärnskruvmejsel (ingår inte)
Säkerhet	Kliv inte på produkten, överskrid inte lasten, använd handskar
Underhåll	Rengör med en fuktig trasa, kontrollera regelbundet att skruvarna sitter åt
Reparerbarhet	Reservdelar finns (bultar, muttrar, hjul, etc.)
Avsedd användning	Förvaring och transport av verktyg och verkstadsutrustning

Vanliga frågor - T271401 Vevor

Vilka är måtten på Vevor T271401-verkstadsvagnen?

Måtten är 830 mm i längd, 350 mm i bredd och 826 mm i höjd.

Vad är den maximala belastningskapaciteten?

Den maximala belastningskapaciteten är 350 lb, cirka 159 kg, att fördela jämnt på hyllorna.

Levereras vagnen monterad?

Nej, vagnen kräver montering. Följ steg-för-steg-instruktionerna i manualen.

Vilka verktyg behövs för monteringen?

En stjärnskruvmejsel behövs. Skyddshandskar rekommenderas. Skruvar och muttrar medföljer.

Kan jag använda denna vagn som pall eller för att sitta på?

Nej, det är strängt förbjudet att kliva på vagnen eller använda den som stege. Det kan leda till skador.

Hur många hyllor och lådor har vagnen?

Den har 3 hyllor (nedre, mellersta, övre) och 1 låda med EVA-beklädnad.

Finns det krokar eller paneler för att hänga verktyg?

Ja, vagnen levereras med 2 perforerade paneler och 8 krokar för att hänga upp verktyg.

Hur underhåller jag vagnen?

Rengör den med en fuktig trasa och kontrollera regelbundet att skruvar och hjul sitter åt.

Har hjulen broms?

Ja, de 2 svängbara hjulen är utrustade med broms för att låsa vagnen på plats.

Var kan jag hitta reservdelar?

Du kan beställa reservdelar (bultar, muttrar, hjul, etc.) från Vevors kundtjänst via deras webbplats.

BRUKSANVISNING T271401 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant in du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt c fätt. Ursäkta oss att vi inte kommer att informera dig igen om det finr teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSINSTRUKTIONER

	Varning - För att minska risken för skada måste anv läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgärd, varning eller fara ignorera denna varning kan leda till en olycka. För a risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.
	Varning- Var noga med att bära handskar när du an denna produkt.

WARNING!

50) Spara denna handbok för säkerhetsvarningar och försiktighetsåtgärder. Manualen ger viktig information om hur man monterar, använder och underhåller denna produkt.

51) Vänligen hantera metallkanter försiktigt.
52) STÅ INTE på denna produkt eller använd den som en stege.
53) Ändra INTE denna produkt på något sätt som inte är avsett, efter detta kan orsaka produktskada eller personskada.
54) Montera alltid på en jämn yta.
55) Den maximala lastade vikten på verktyget c art väger inte mer älbs, jämnt fördelat.
56) Bind fast godset med vagnen tätt med bandet innan du flyttar.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Vänligen montera produkten i strikt enlighet med instruktionerna. Felaktig montering kan vara farligt.
2. Vänligen använd skyddsglasögon och arbetshandskar ordentligt undemonteringen.
3. Försök inte att montera produkten när du känner dig trött eller när påverkad av alkohol, droger eller medicin.

4. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.

5. En Philips-skruvmejsel och ett par handskar kan också användas (ingår ej i kartongen).

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med el tillgång till detta föremål.
2. Kontrollera noga före användning. Använd den inte om delar lossr eller skadas.
3. Använd endast på plana och hårda ytor.
4. Överskrid inte den angivna bärförmågan. Dra åt alla knoppar orde innan du lägger vikter på dem. Var medveten om den dynamiska bärförmågan! Plötsliga belastningsändringar kan tillfälligt orsaka överbelastning, vilket resulterar i produktfel.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

MODELL	T271401
Produktstorlek	830*350*826 mm
Total lastgräns	350 lbs

DELLISTA

Del	Beskrivning	Bild	Del Antal		Del	Beskrivning	Bild	Del Anta I
1	Nedre hyllan		1		10	Topp EVA		1
2	Mellersta hylla		1		11	Låda EVA		1
3	Översta hyllan		1		12	Svänghjul med broms		2
4	Låda		1		13	Styv hjul		2
5	Lådmonteringsplatta		2		14	Galge		8
6	Pinbräda		2		15	Bult M6*12		64
7	Upprätt		4		16	Bult M6*20		16
8	Skruvhållare	[STK2]	1		17	Mutter M6		56
9	Hantera		1

Uppmärksamhet:

För ytterligare information om delarna som listas nedan, se monteringsschemat i denna manual. Packa upp och separera alla dela ett tydligt arbetsområde.

MONTERINGSTEG

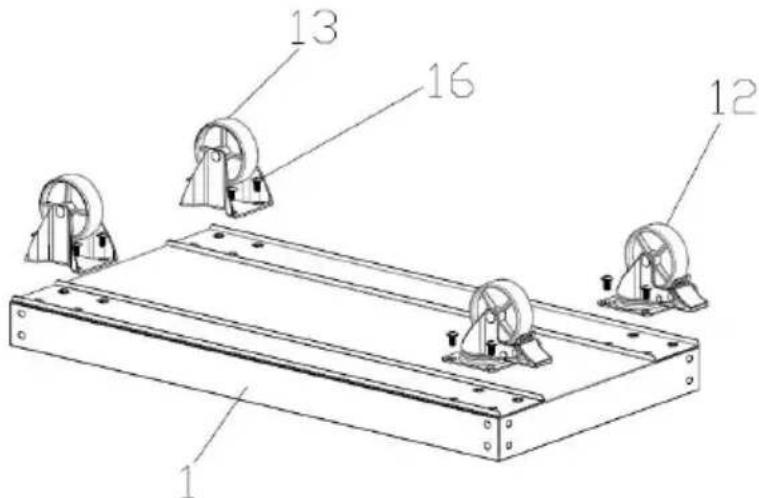

Steg 1: Montera hjulen.

1. Vänd på den nedre hyllan 1# .

2. Montera hjulen 12#&13# med bultarna 16 # enligt bilden .

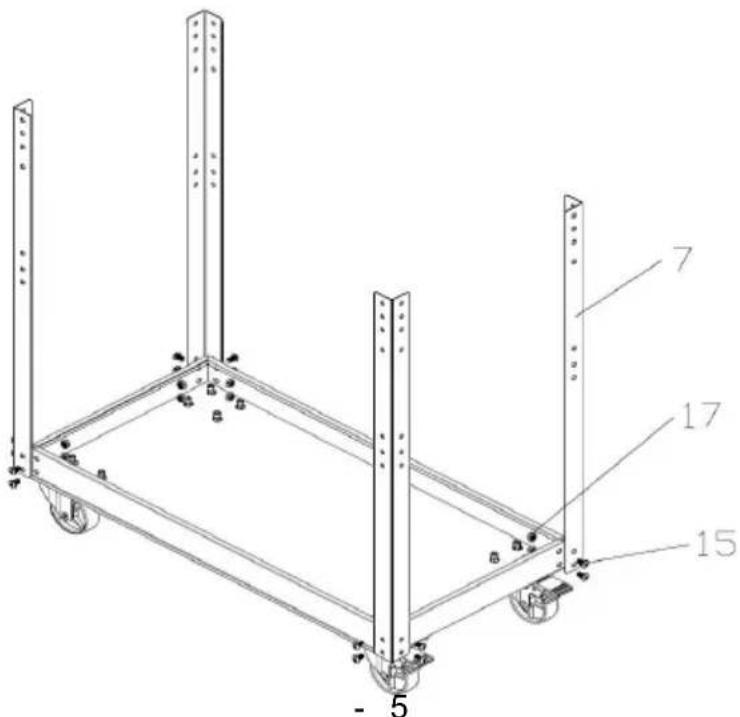

Steg 2: Sätt ihop stolpen 7# .

1. Vänd på den nedre hyllan och ställ hjulen på marken.

2. Montera stolparna 7# med bult 15# och mutter 17#, observera stolparnas riktning .

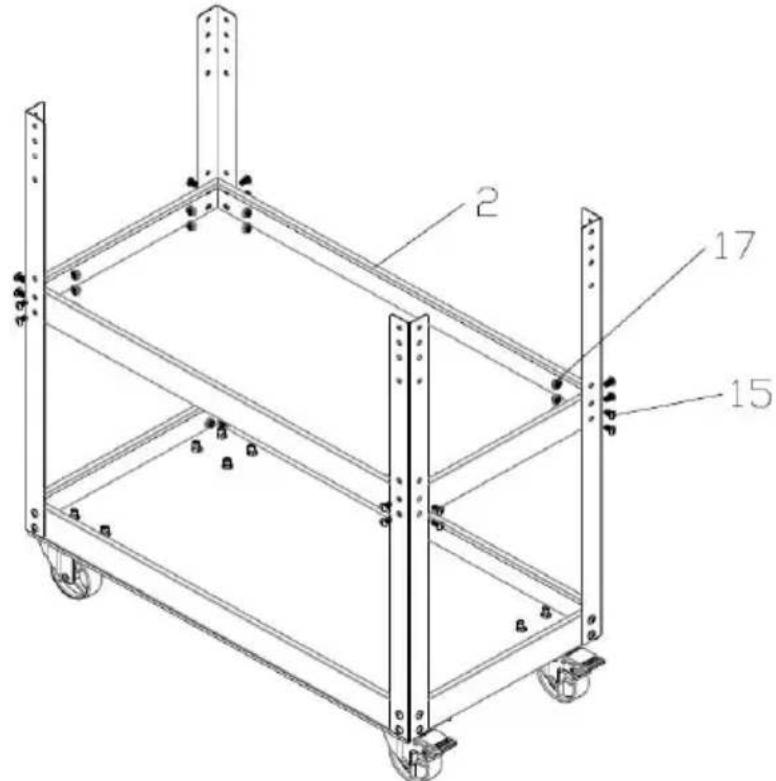

Steg 3: Montera den mittersta hyllan 2# .

1 · Sätt mittenhyllan 2# i rätt läge och fixera med Bolt 15# och Mutter 1' uppmärksamma att monteringshålet s är nr 6 och nr 7 från Uprights topp .

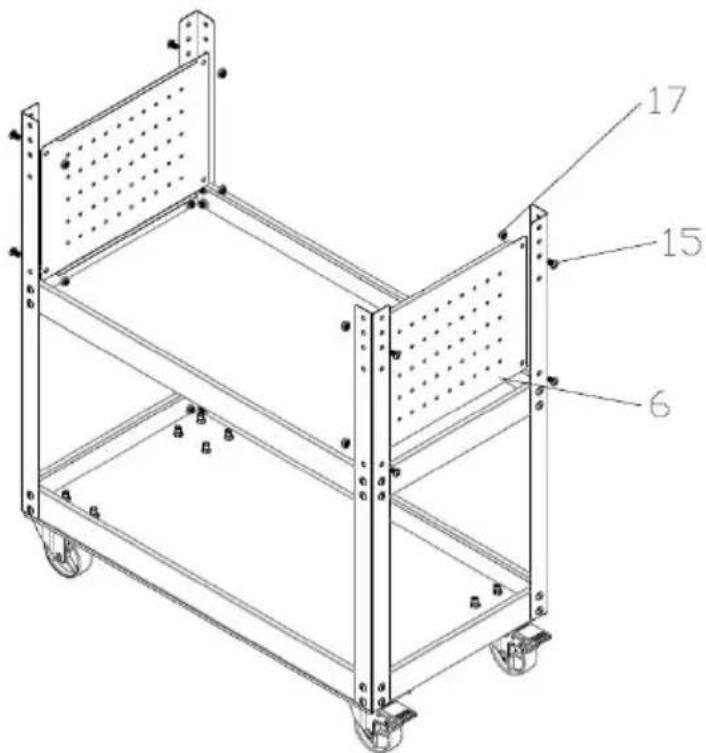

Steg 4: Sätt ihop Pegboard 6#.

1. Montera Pegboard 6# med bult 15# och mutter 17# enligt bilden .

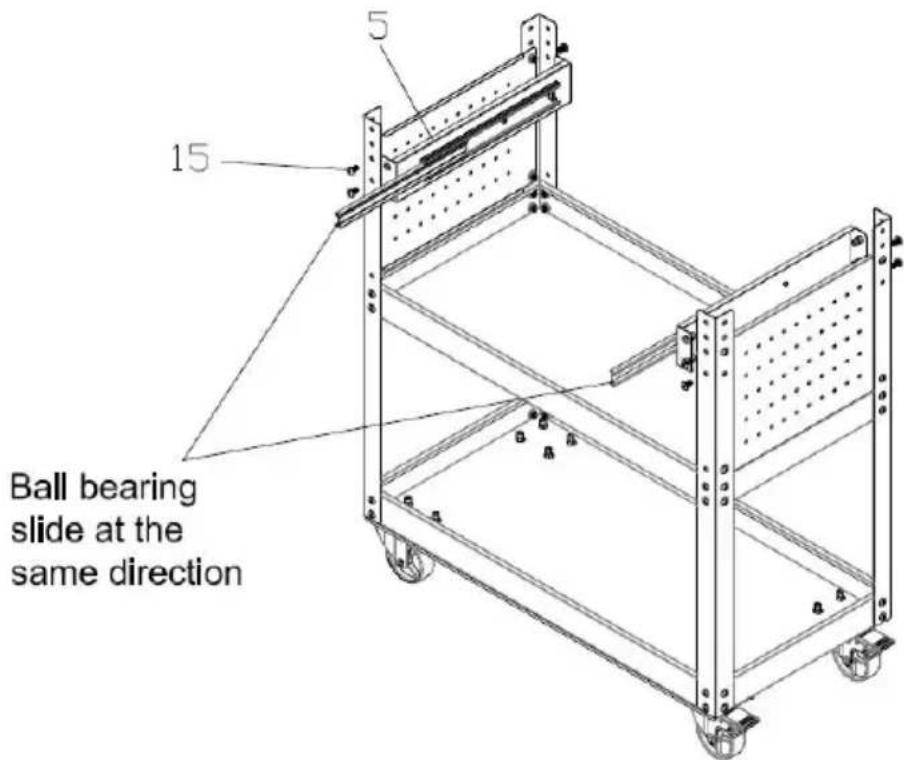

1. Sätt på lådans monteringsplatta 5# som bilden visar och fixera med bult uppmärksamhet på kullagersliden i samma riktning, och monteringshålet är nr och nr 4 från stolpens topp .

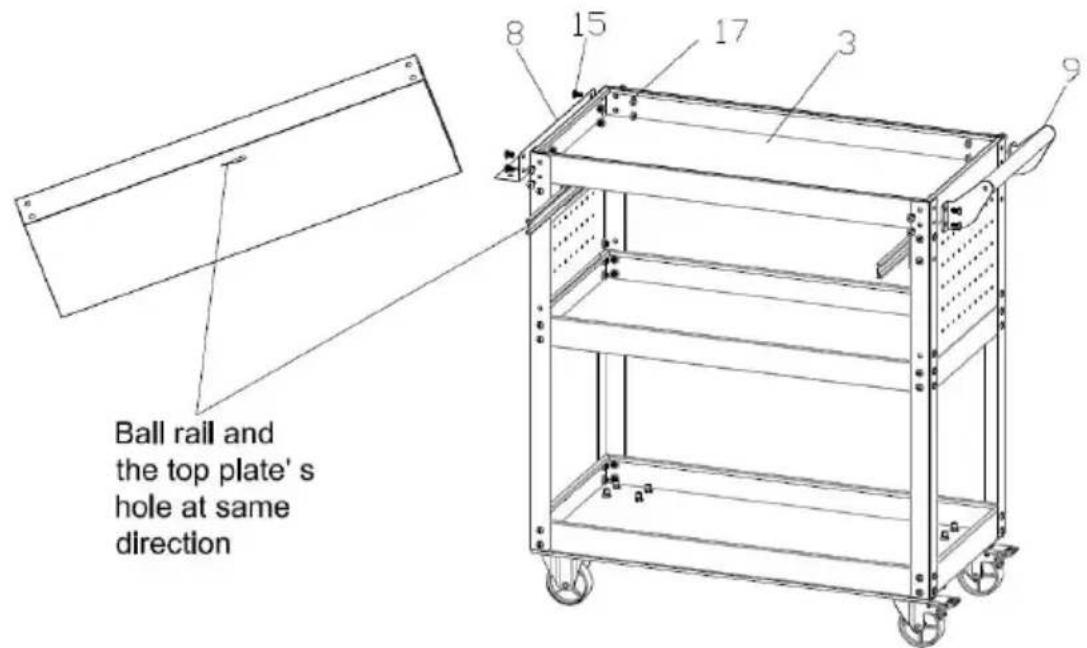

Steg 6 : Montera översta hyllan 3#, skruvhållare 8# och handtag 9# .

1. Sätt översta hyllan 3# som bilden visar och fixera med bult 15# ; monteringshålet s är nr 3 och nr 4 från upprättståendets topp . Var uppmärk på kullagersliden och den övre hyllans hål i samma riktning .

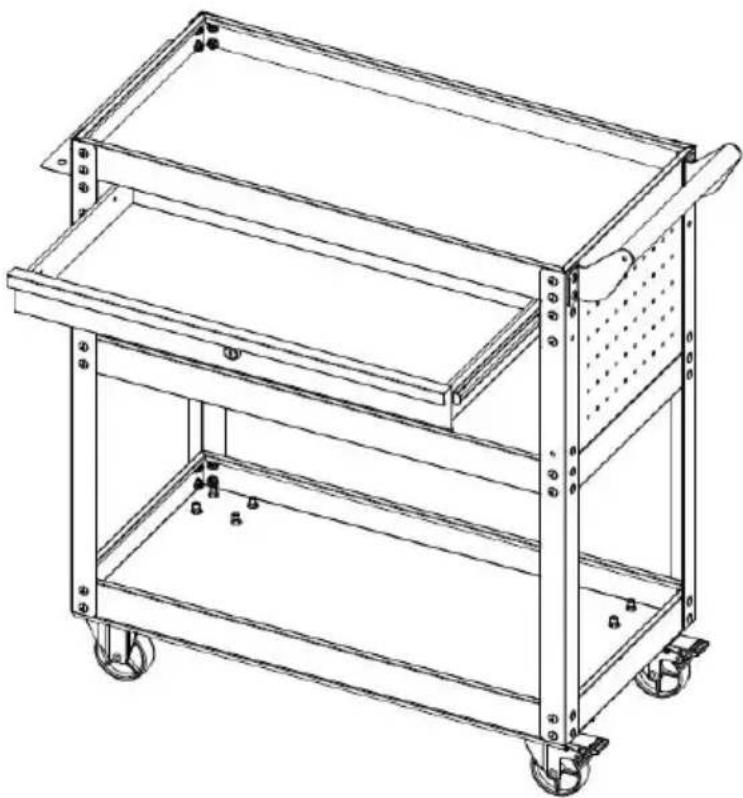

Steg 7 : Montera lådan 4# och EVA .

1. Tryck ut kullagersliden och sätt in lådan i den som bilden visar, sätt seda EVA 10# och Drawer EVA 11# på deras plats.

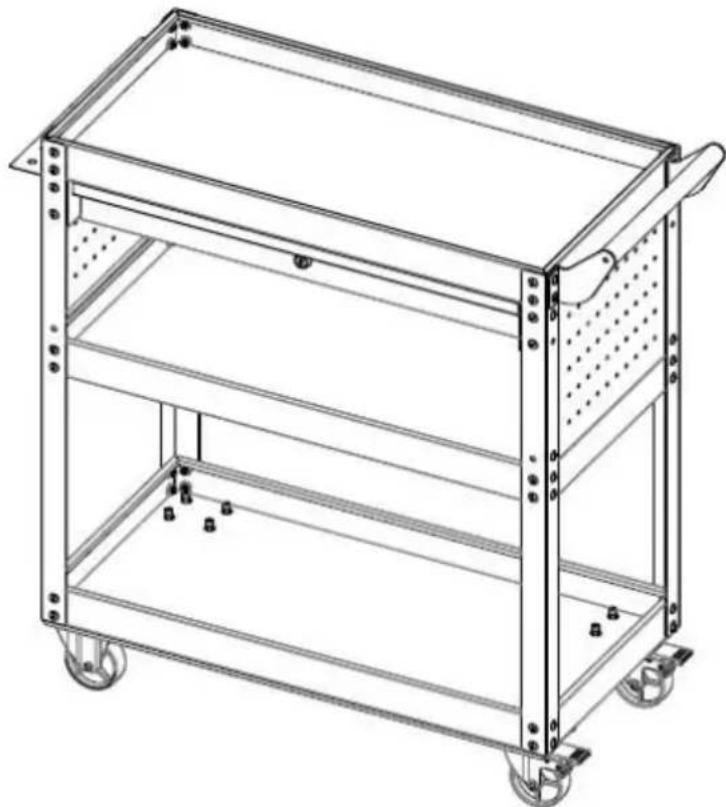

Steg 8 : Monteringen är klar .

Obs: Dra inte åt skruvarna under installationen förrän alla delar ä installerade.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat www.vevor.com/support
