MANUAL DE USUARIO T271401 Vevor

CARRITO DE HERRAMIENTAS

MODELO: T271401

Soporte técnico y certificado de garantía electrónica

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserved una interpretación clara de nuestro manual de usuario. La apariencia de producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software o nuestro producto.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES

	Advertencia: Para reducir el riesgo de lesiones, el us debe leer atentamente el manual de instrucciones.
	Este símbolo, colocado antes de un comentario de seguridad, indica un tipo de precaución, advertencia o peligro. Ignorar esta advertencia puede provocar un accidente. Para reducir el riesgo de lesiones, incendio electrocución, siga siempre las recomendaciones que s muestran a continuación.
	Advertencia: Asegúrese de usar guantes al utilizar est producto.

WARNING!

29) Conserve este manual para conocer las advertencias y precaución de seguridad. El manual ofrece información importante sobre cómo ensamblar, usar y mantener este producto.
30) Manipule los bordes metálicos con cuidado.
31) NO se suba a este producto ni lo utilice como escalera.
32) NO altere este producto de ninguna manera que no sea la prev que esto puede causar daños al producto o lesiones personales.
33) Monte siempre sobre una superficie nivelada.
34) El peso máximo cargado en la herramienta El peso del carrito n ser superior a 35,0 libras, distribuidas uniformemente.
35) Ate firmemente la mercancía al carrito con la correa de amarre de moverla.

PRECAUCIONES DE MONTAJE

1. Por favor, ensamble el producto siguiendo estrictamente las instrucciones. Un montaje incorrecto podría resultar peligroso.

2. Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.

3. No intente ensamblar el producto si se siente cansado o bajo la influencia de alcohol, drogas o medicamentos.

4. La capacidad de carga y otros parámetros del producto se aplica únicamente al producto ensamblado de forma correcta y completa.
5. También se pueden utilizar un destornillador Philips y un par de guantes (no incluidos en la caja).

PRECAUCIONES DE USO

1. Este producto no es un juguete. No permita que los niños juegu este artículo ni tengan acceso a él.
2. Verifique cuidadosamente antes de usar. No lo use si las piezas sueltas o dañadas.
3. Úselo únicamente en superficies planas y duras.
4. No exceda la capacidad de carga indicada. Apriete bien todas las perillas antes de colocar pesos sobre ellas. ¡Tenga en cuenta la capa de carga dinámica! Los cambios repentinos de carga pueden provocar temporalmente una carga excesiva, lo que provocaría una falla del producto.

GUARDE ESTAS INSTRUCCIONES

PARÁMETROS DEL PRODUCTO

MODELO	T271401
Tamaño del producto	830*350*826 mm
Límite de carga total	35 0 libras

LISTA DE PIEZAS

Parte	Descripción	Imagen	Cantidad de piezas		Parte	Descripción	Imagen	Cantidad de piezas
1	Estante inferior		1		10	EVA superior		1
2	Estante del medio		1		11	Cajón EVA		1
3	Estante superior		1		12	Rueda giratoria con freno		2
4	Cajón		1		13	Ruedas rígidas		2
5	Placa de montaje del cajón		2		14	Percha		8
6	Tablero perforado		2		15	Perno M6*12		64
7	Vertical		4		16	Perno M6*20		16
8	Porta tornillos		1		17	Tuerca M6		56
9	Manejar		1

Atención:

Para obtener información adicional sobre las piezas que se enume a continuación, consulte el diagrama de ensamblaje de este manual. Desembale y separe todas las piezas en un área de trabajo despejar

PASO DE MONTAJE

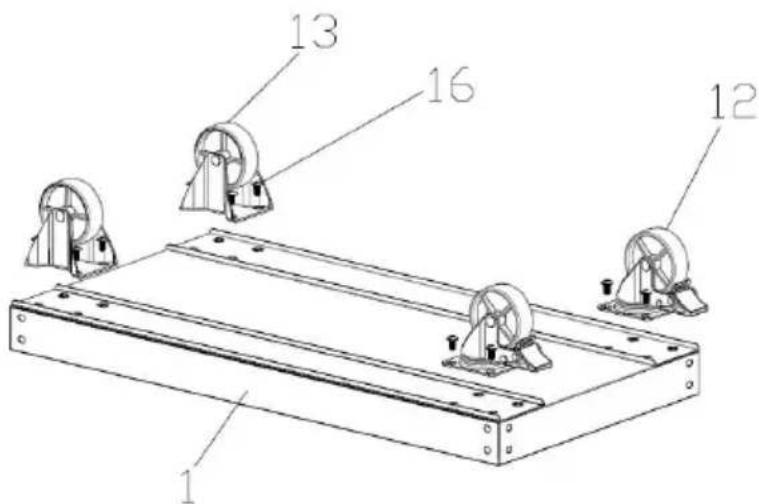

Paso 1: Ensamblar las ruedas.

1. Gire el estante inferior° n1.

2. Ensamble las ruedas n. 12 y n. 13 con pernos n° .16 como se muestra .

1 12 13 16

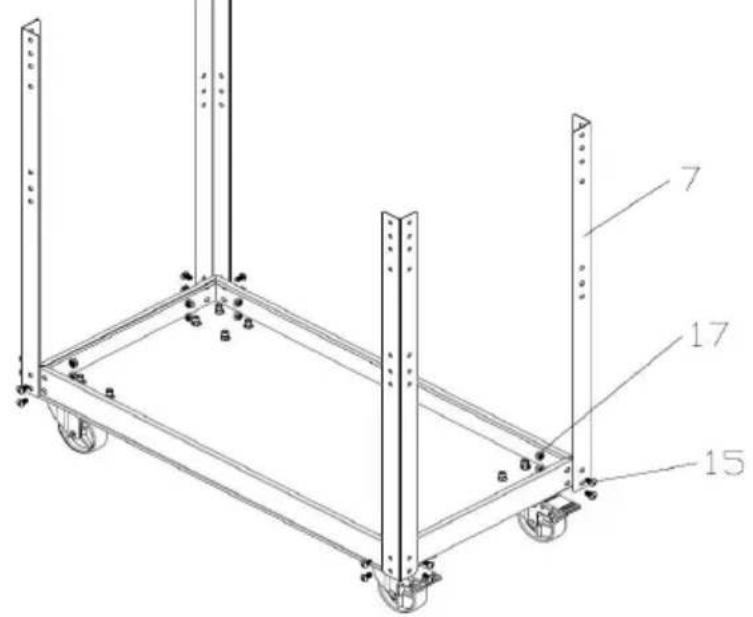

Paso 2: Ensamblar el soporte vertical n.° 7 .

1. Gire el estante inferior y coloque las ruedas en el suelo.

2. Ensamble los montantes n.° 7 con el perno n.° 15 y la tuerca n.° 17, prestando atención a la dirección de los montantes .

7 17 15

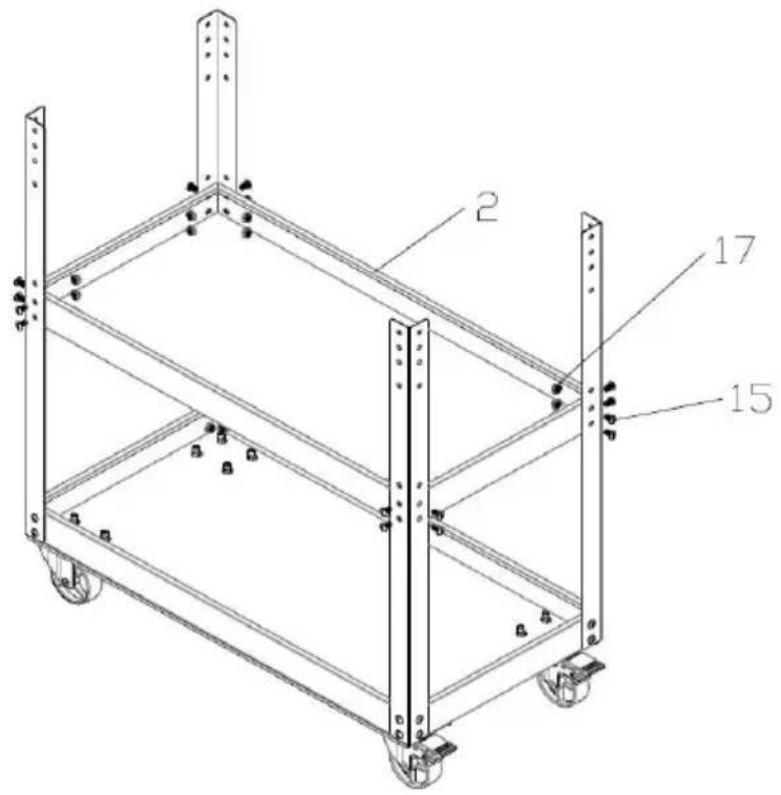

Paso 3: Ensamblar el estante central n.° 2 .

1 · Coloque el estante central ¿. en la posición correcta y fijelo con el perno n.° 15 y la tuerca n.° 17 ; tenga cuidado de que el orificio de ensamblaje esté son los números 6 y 7 de la parte superior del Upright .

2 17 15

Paso 4: Ensamble el tablero perforado n.° 6.

1. Ensamblaje del tablero perforado n.° 6 con perno n.° 15 y tuerca n.° 17 como se muestra .

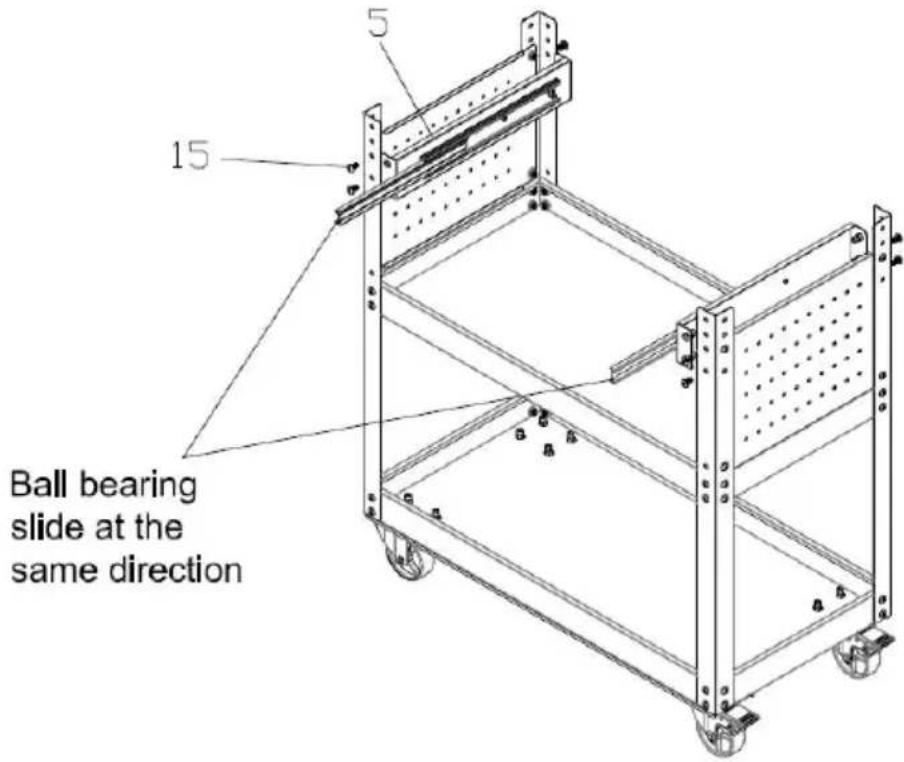

Paso 5: Ensamble la placa de montaje del cajór5 n.

1. Coloque la placa de montaje del cajón n.° 5 como se muestra y fijela c perno n.° 15 ; preste atención a la corredera del cojinete de bolas. en la r dirección, y el orificio de montaje es el No. 3 y No. 4 desde la parte supe Montante Vertical .

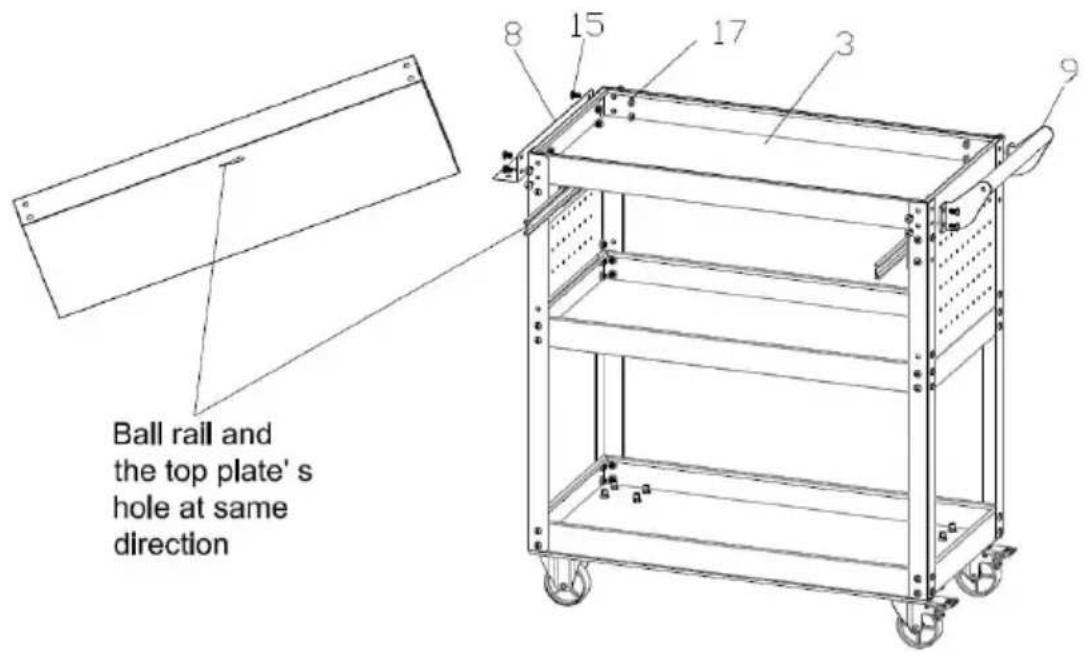

Paso 6 : Ensamble el estante superior 3 ^n .el soporte del tornillo° n8

y el mango ñ.9.

1. Coloque el estante superior n.° 3 como se muestra y fijelo con un perno n.°

15 ; el orificio de ensamblaje s son los números 3 y 4 de la parte superico Upright. Preste atención a la corredera del cojinete de bolas y al orificio de estante superior en la misma dirección.

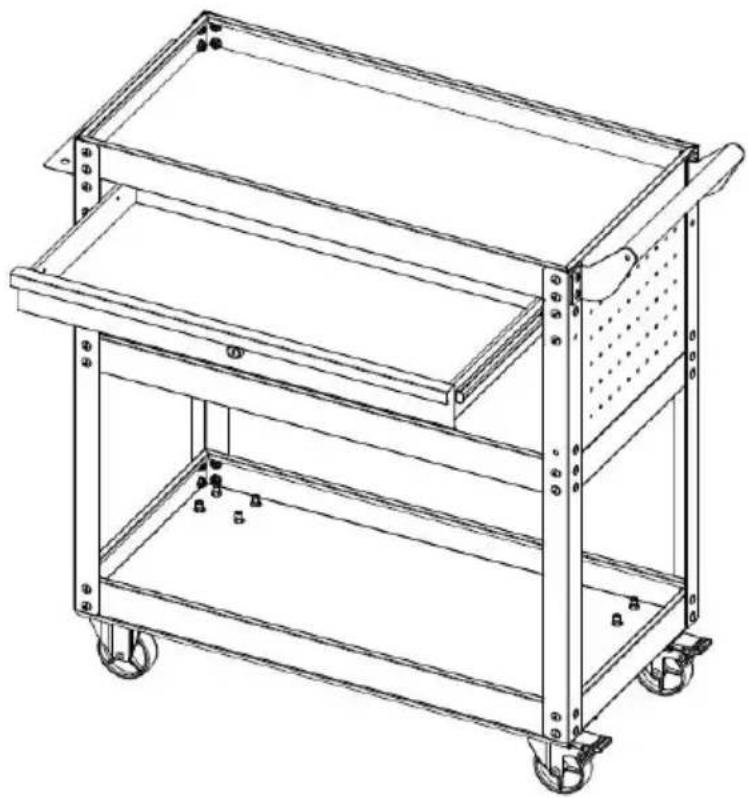

Paso 7 : Ensamble el cajón 4. y EVA .

1. Empuje la corredera con cojinetes de bolas y coloque el cajón en ella como muestra, luego coloque el EVA superior n.° 10 y el EVA cajón n.° 11 en su lugar.

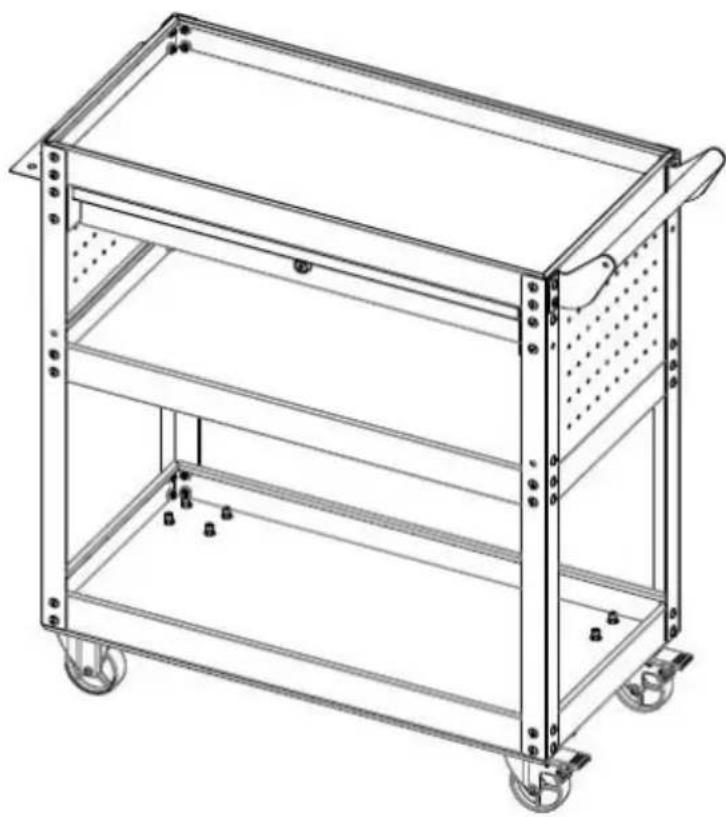

Paso 8 : Montaje completo .

Nota: Durante la instalación, no apriete los tornillos hasta que to las piezas estén instaladas.
