GEBRUIKSAANWIJZING T271401 Vevor
Technische ondersteuning en e-garantiecertificaat
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voor u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie onze gebruikershandleiding voor. Het uiterlijk van het product is afhanke van het product dat u hebt ontvangen. Vergeef ons dat we u niet opzullen informeren als er technologie- of software-updates voor ons produzijn .
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
![]() | Waarschuwing - Om het risico op letsel te verkleinen de gebruiker de gebruiksaanwijzing zorgvuldig te lezen |
![]() | Dit symbool, geplaatst voor een veiligheidsopmerking, een soort voorzorgsmaatregel, waarschuwing of gevaar Het negeren van deze waarschuwing kan leiden tot e ongeluk. Om het risico op letsel, brand of elektrocutie verminderen, dient u altijd de onderstaande aanbevelin op te volgen. |
![]() | Waarschuwing: Draag handschoenen wanneer u dit pr gebruikt. |

WARNING!
43) Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen. De handleiding biedt belangrijke informatie over hoe u dit product kunt monteren, gebruiken en onderhouden.
44) Ga voorzichtig om met metalen randen.
45) Ga NIET op dit product staan en gebruik het niet als ladder.
46) Wijzig dit product NIET op een manier die niet de bedoeling is, dit schade aan het product of persoonlijk letsel kan veroorzaken.
47) Monteer het geheel altijd op een vlakke ondergrond.
48) Het maximaal belastbare gewicht op het gereedschap c art is nie zwaarder dan 35 0 lbs, gelijkmatig verdeeld.
49) Bind de goederen stevig vast met de spanband op de kar voord verplaatst.
MONTAGEVOORZORGSMAATREGELEN
- Monteer het product strikt volgens de instructies. Onjuiste montage kan gevaarlijk zijn.
- Draag tijdens de montage een veiligheidsbril en werkhandschoenen
-
Probeer het product niet te monteren als u zich moe voelt of or invloed bent van alcohol, drugs of medicijnen.
-
Draagvermogen en andere productparameters worden uitsluitend toegepast op het correct en volledig gemonteerde product.
- een kruiskopschroevendraaier en een paar handschoenen gebruiken (niet inbegrepen in de doos).
- Dit product is geen speelgoed. Laat kinderen niet met dit item sp of er toegang toe krijgen.
- Controleer zorgvuldig voor gebruik. Gebruik het niet als onderdeler losraken of beschadigd raken.
- Alleen gebruiken op vlakke en harde oppervlakken.
- Overschrijd de vermelde draagkracht niet. Draai alle knoppen stevi vast voordat u er gewichten op plaatst. Wees u bewust van de dyna draagkracht! Plotselinge veranderingen in de belasting kunnen tijdelijk e te hoge belasting veroorzaken, wat kan leiden tot productfalen.
BEWAAR DEZE INSTRUCTIES
PRODUCTPARAMETERS
| MODEL | T271401 |
| Productgrootte | 830*350*826 mm |
| Totale belastinglimiet | 35 0 pond |
ONDERDELENLIJST
| Deel | Beschrijving | Afbeelding | OnderdeelHoeveelheid | Deel | Beschrijving | Afbeelding | OnderdeelHoeveelheid | |
| 1 | Onderste plank | ![]() | 1 | 10 | Bovenste EVA | ![]() | 1 | |
| 2 | Middelste plank | ![]() | 1 | 11 | Lade EVA | ![]() | 1 | |
| 3 | Bovenste plank | ![]() | 1 | 12 | Zwenkwiel met rem | ![]() | 2 | |
| 4 | Lade | ![]() | 1 | 13 | Stijve zwenkwielen | ![]() | 2 | |
| 5 | Lade montageplaat | ![]() | 2 | 14 | Hanger | ![]() | 8 | |
| 6 | Pegbord | ![]() | 2 | 15 | Bout M6*12 | ![]() | 64 | |
| 7 | Rechtop | ![]() | 4 | 16 | Bout M6*20 | ![]() | 16 | |
| 8 | Schroefhoud er | ![]() | 1 | 17 | Moer M6 | ![]() | 56 | |
| 9 | Hendel | ![]() | 1 |
Aandacht:
Voor aanvullende informatie over de hieronder vermelde onderdelen raadpleegt u het montageschema in deze handleiding. Pak alle onderd uit en scheid ze in een open werkgebied.
MONTAGESTAP

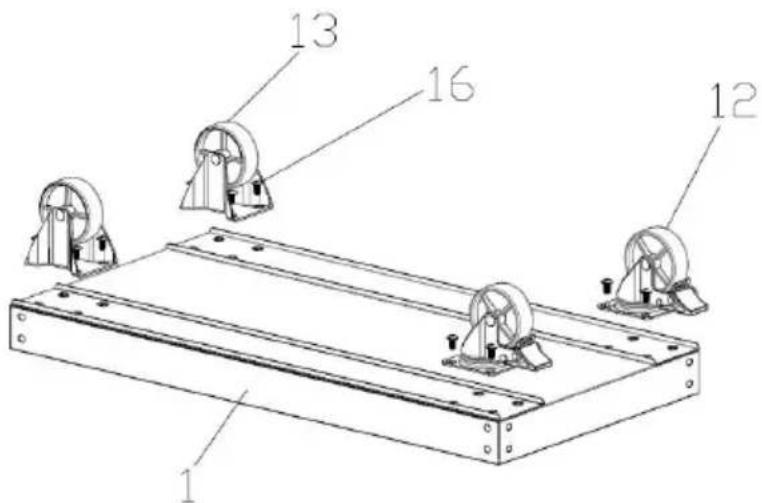

Stap 1: Monteer de wielen.
-
Draai de onderste plank 1# om .
-
Monteer de wielen 12# en 13# met bouten 16 # zoals afgebeeld .


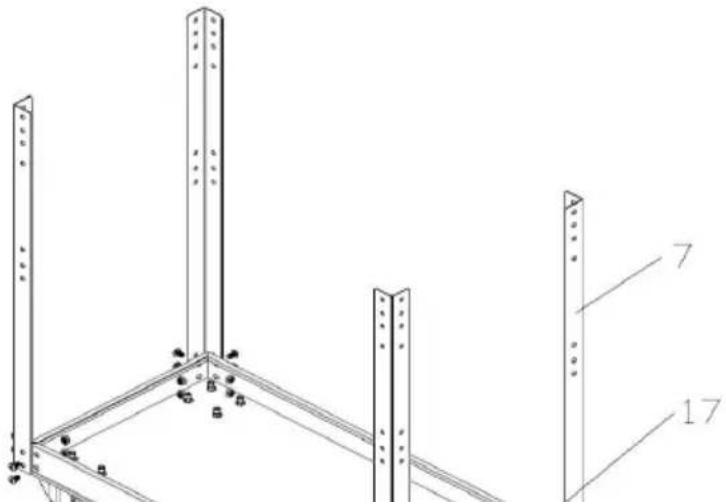

1 12 13 16Stap 2: Montage van de staander 7# .
-
Draai de onderste plank om en zet de wieltjes op de grond.
-
Monteer de staanders 7# met bout 15# en moer 17#, let op de richting staanders .

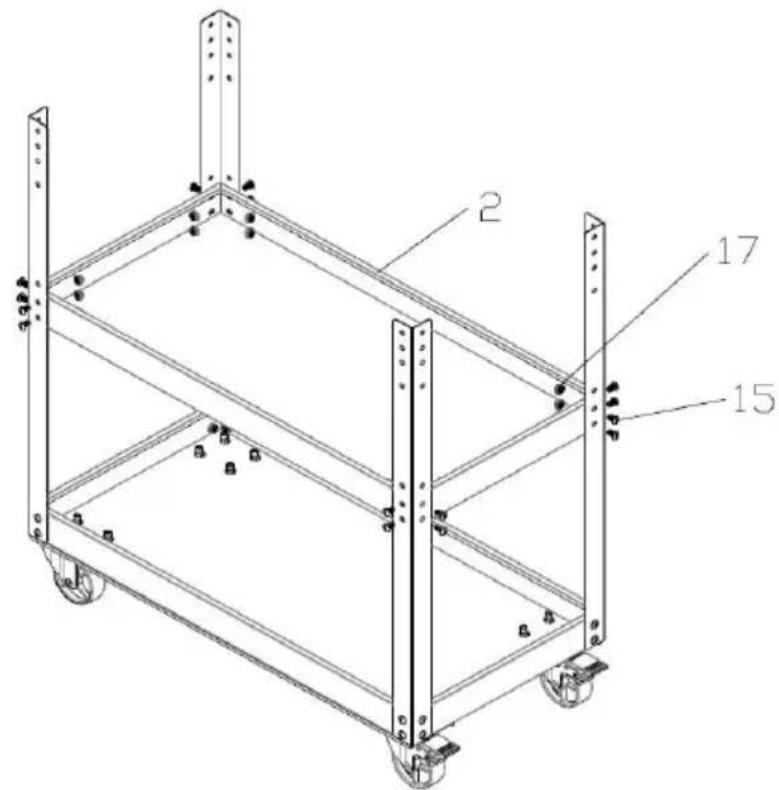

1 · Plaats de middelste plank 2# op de juiste positie en bevestig deze m bout 15# en moer 17# ; let op dat de montagegaten zijn de nr. 6 en nr. bovenkant van de Upright .


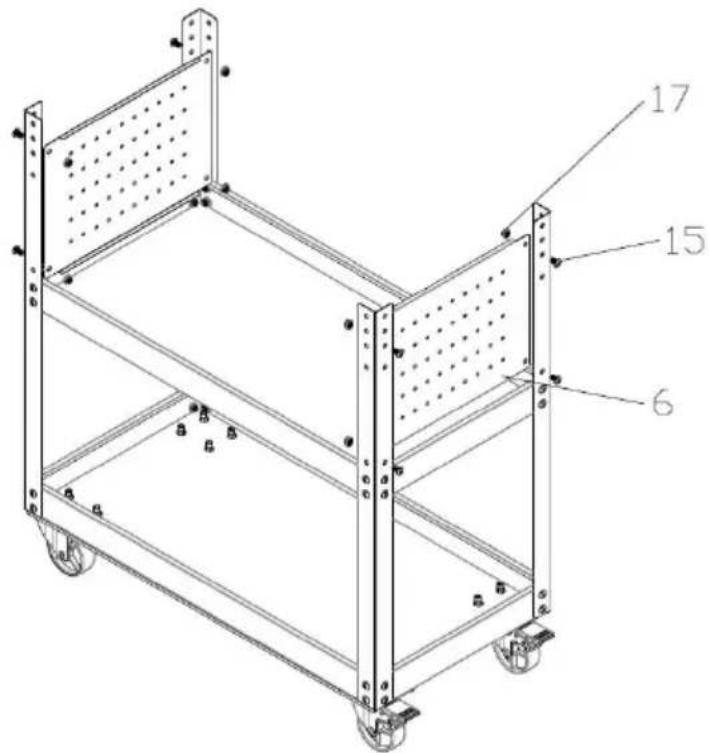

2 17 15Stap 4: Het prikbord monteren 6#.
- Montage van het Pegboard 6# met bout 15# en moer 17# zoals afgebeeld .

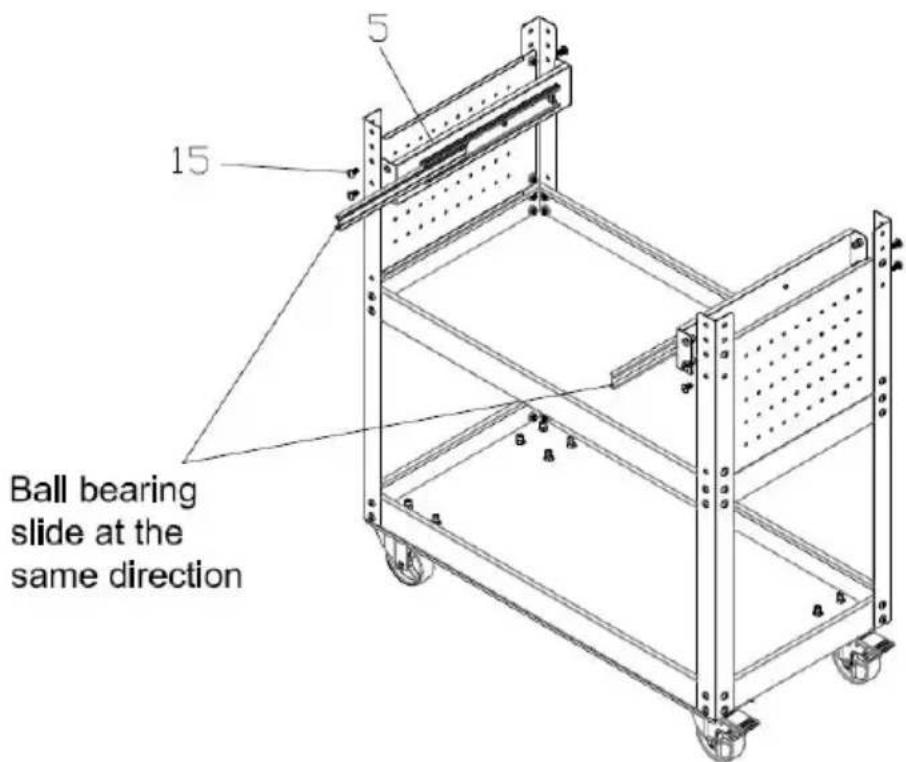

Stap 5: Monteer de lade-montageplaat 5# .
- Plaats de lade-montageplaat 5# zoals afgebeeld en bevestig deze met bou 15# ; let op de kogellagerslede in dezelfde richting, en de montagegaten zijn en nr. 4 vanaf de bovenkant van de Upright .

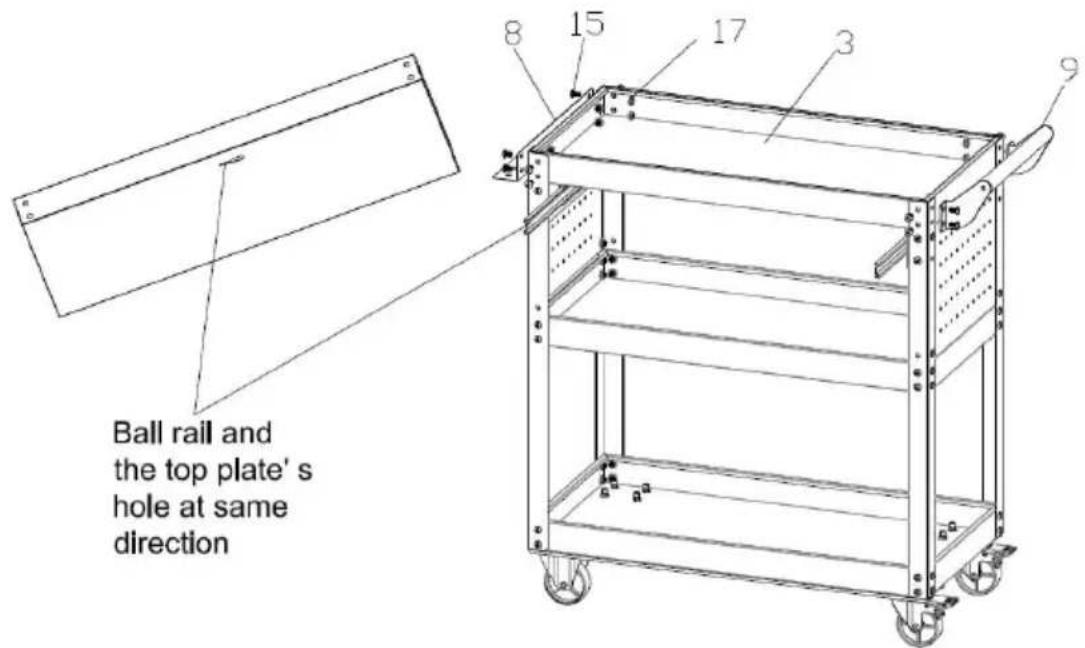

Stap 6 : Monteer de bovenste plank 3#, de schroefhouder 8# en de handgreep 9# .
- Plaats de bovenste plank 3# zoals afgebeeld en bevestig deze met bout het montagegat is zijn de nr. 3 en nr. 4 van de bovenkant van de Upright dat de kogellagers en het gat in de bovenste plank in dezelfde richting zitter

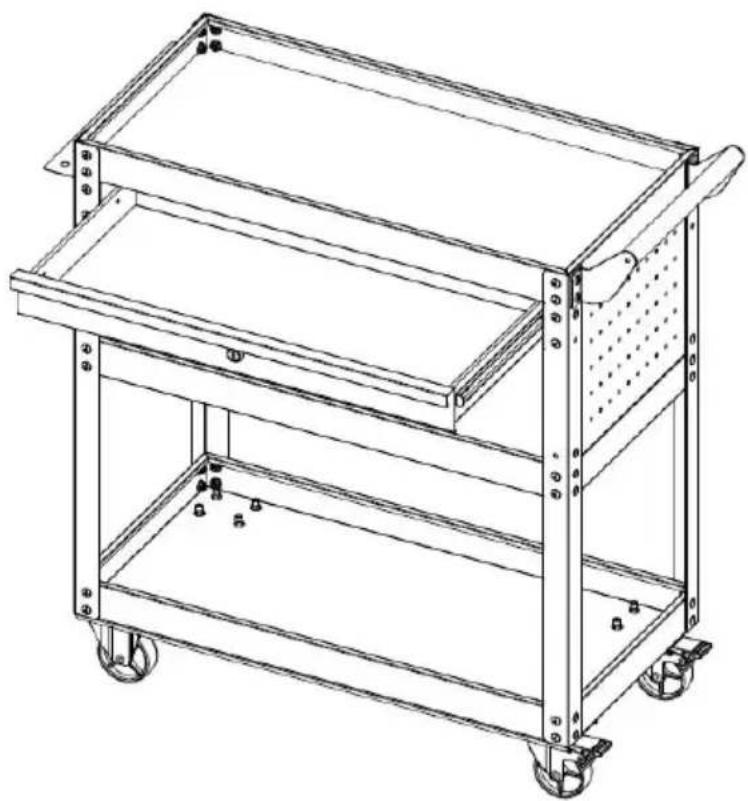

- Duw de kogellagerslede naar buiten en plaats de lade erin zoals afgebeel Plaats vervolgens de bovenste EVA 10# en lade EVA 11# op hun plaats.

Let op: Draai de schroeven tijdens de installatie pas vast als alle onderdelen zijn gemonteerd.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Sanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
Anaheim
Plaats, Rancho Cucamonga, CA 91730
| UK | REP |
