GEBRUIKSAANWIJZING T271802 Vevor

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voor u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie onze gebruikershandleiding voor. Het uiterlijk van het product is afhanke van het product dat u hebt ontvangen. Vergeef ons dat we u niet opzullen informeren als er technologie- of software-updates voor ons produzijn .

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

	Waarschuwing - Om het risico op letsel te verkleinen de gebruiker de gebruiksaanwijzing zorgvuldig te lezen
	Dit symbool, geplaatst voor een veiligheidsopmerking, een soort voorzorgsmaatregel, waarschuwing of gevaar Het negeren van deze waarschuwing kan leiden tot e ongeluk. Om het risico op letsel, brand of elektrocutie verminderen, dient u altijd de onderstaande aanbevelin op te volgen.
	Waarschuwing: Draag handschoenen wanneer u dit pr gebruikt.

WARNING!

43) Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen. De handleiding biedt belangrijke informatie over hoe u dit product kunt monteren, gebruiken en onderhouden.
44) Ga voorzichtig om met metalen randen.
45) Ga NIET op dit product staan en gebruik het niet als ladder.
46) Wijzig dit product NIET op een manier die niet de bedoeling is, dit schade aan het product of persoonlijk letsel kan veroorzaken.
47) Monteer het geheel altijd op een vlakke ondergrond.
48) Het maximaal belastbare gewicht op het gereedschap c- kunst we niet meer dan 400 lbs, gelijkmatig verdeeld.
49) Bind de goederen stevig vast met de spanband op de kar voord verplaatst.

MONTAGEVOORZORGSMAATREGELEN

1. Monteer het product strikt volgens de instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen

3. Probeer het product niet te monteren als u zich moe voelt of or invloed bent van alcohol, drugs of medicijnen.

4. Draagvermogen en andere productparameters worden uitsluitend toegepast op het correct en volledig gemonteerde product.

5. een kruiskopschroevendraaier, een steeksleutel nr. 1 4 en een pa handschoenen gebruiken (niet inbegrepen in de doos).

1. Dit product is geen speelgoed. Laat kinderen niet met dit item sp of er toegang toe krijgen.
2. Controleer zorgvuldig voor gebruik. Niet gebruiken als onderdelen losraken of beschadigd raken.
3. Alleen gebruiken op vlakke en harde oppervlakken.
4. Overschrijd de vermelde draagkracht niet. Draai alle knoppen stevi vast voordat u er gewichten op plaatst. Wees u bewust van de dyna draagkracht! Plotselinge veranderingen in de belasting kunnen tijdelijk e te hoge belasting veroorzaken, wat kan leiden tot productfalen.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

MODEL	T271802
Productgrootte	785*450*9 45 mm
Totale belastinglimiet	4 0 0 pond

ONDERDELENLIJST

Deel	Beschrijving	Afbeelding	OnderdeeIHoeveelheid		Deel	Beschrijving	Afbeelding	OnderdeeIHoeveelheid
1	Onderste plank		1		10	Hendel		1
2	Middelste plank		1		11	Achterbord		1
3	Bovenste plank		1		12	Bovenste EVA		1
4	Lade		2		13	Lade EVA		2
5	Montageplaatlinkerlade (met slot)		1		14	Zwenkwiel met rem		2
6	Montageplaatrechterlade		1		15	Stijve zwenkwielen		2
7	Pegbord		2		16	Bout M8*20		16
8	Rechtop		4		17	Bout M6*12		52
9	Straal		2		18	Moer M6		32

Aandacht:

Voor aanvullende informatie over de hieronder vermelde onderdelen raadpleegt u het ssassemblagediagram in deze handleiding. Pak alle onderdelen uit en scheid ze in een open werkgebied.

MONTAGESTAP

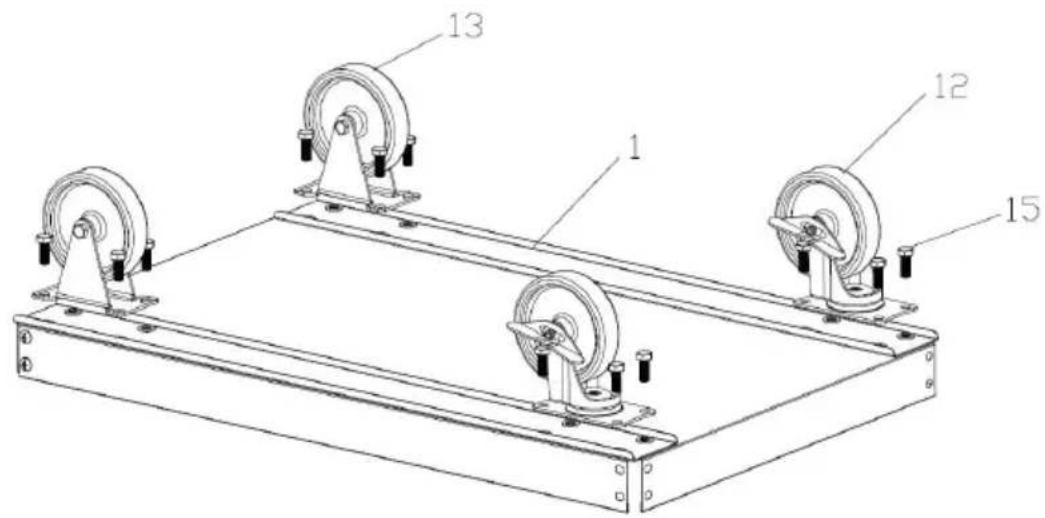

Stap 1: Monteer de wielen.

1. Draai de onderste plank 1# om .

2. Monteer de wielen 12# en 13# met bouten 15 # zoals afgebeeld .

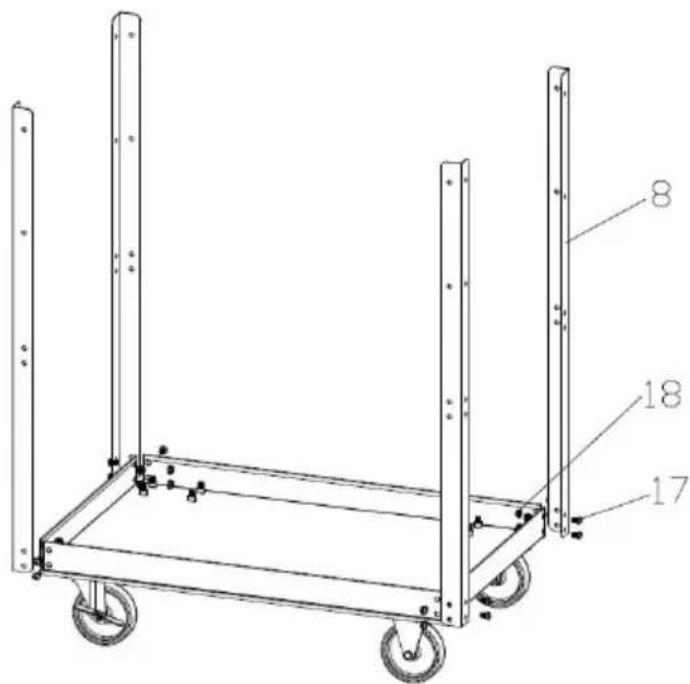

Stap 2: Montage van de staander 8# .

1. Draai de onderste plank om en zet de wieltjes op de grond.

2. Monteer de staanders nr. 8 met bout nr. 17 en moer nr. 18. Let op devan de staanders en draai de bout niet te strak vast .

8 18 17

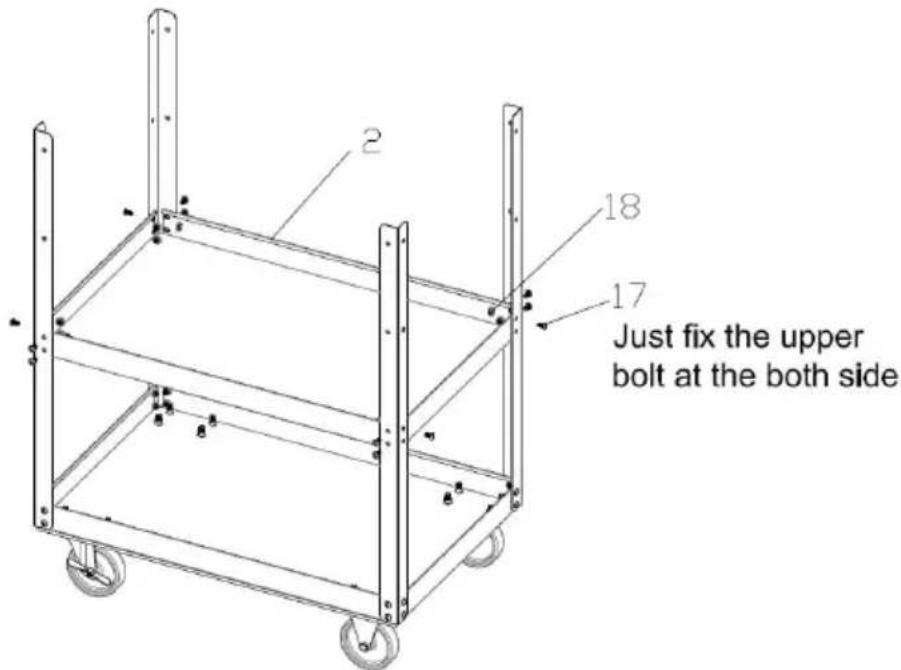

Stap 3: Monteer de middelste plank 2# .

1 · Plaats de middelste plank nr. 2 zoals afgebeeld en bevestig deze met bout nr. 17 en moer nr . 18. Let op : bevestig eerst de bovenste bouten beide zijkanten en draai de bout niet te strak vast .

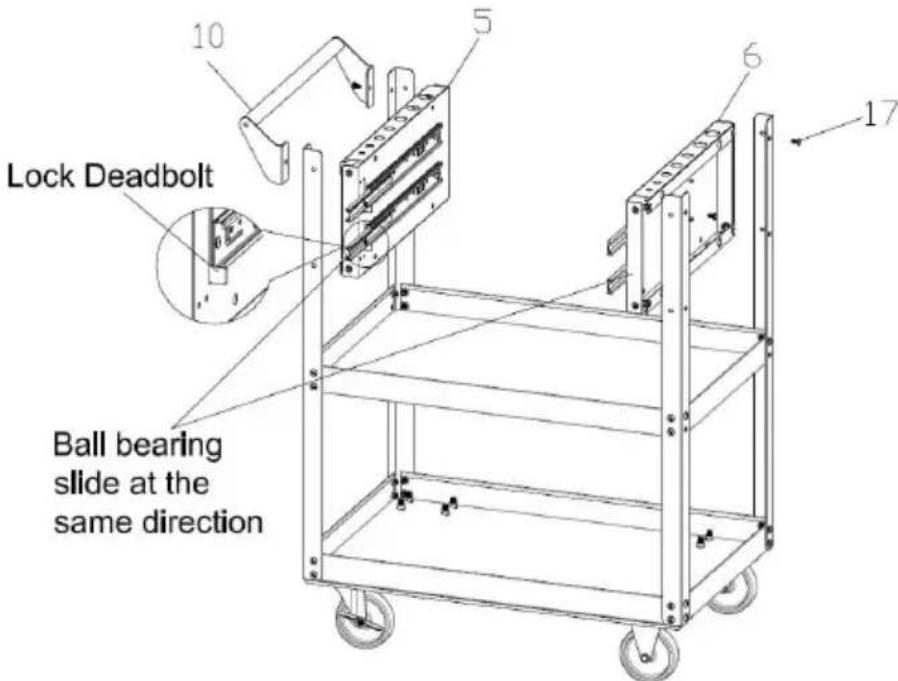

1. Montage van de linker lade montageplaat 5#, rechter montageplaat en handvat 10# met bout 17# zoals afgebeeld ; let op de linker montag

heeft een slot, en plaats de kogellagerslede in dezelfde richting ; draai e de bovenste bouten vast en draai de bout niet te strak vast .

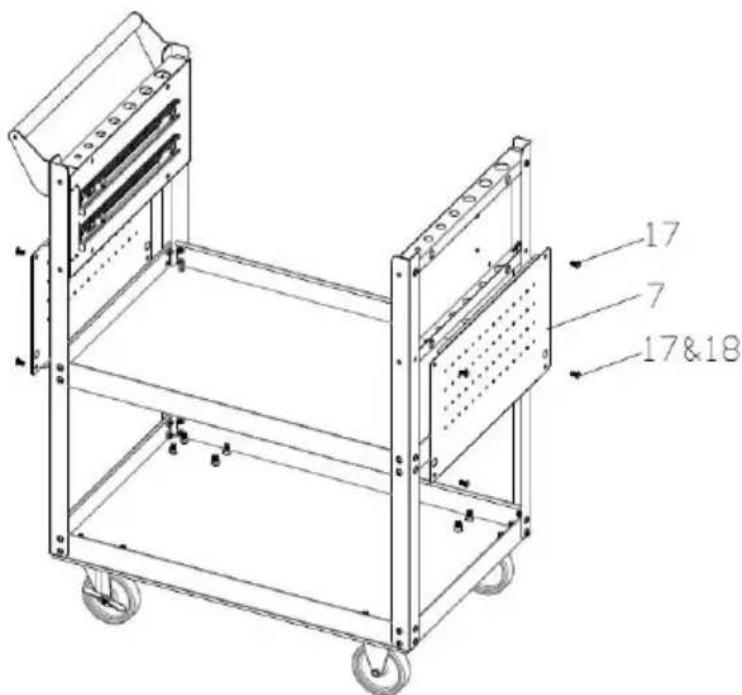

Stap 5: Monteer het Pegboard 7# met bout 17# .

1. 1. Plaats het Pegboard 7# zoals afgebeeld en bevestig het met bout 17; Draai de bout niet te strak vast .

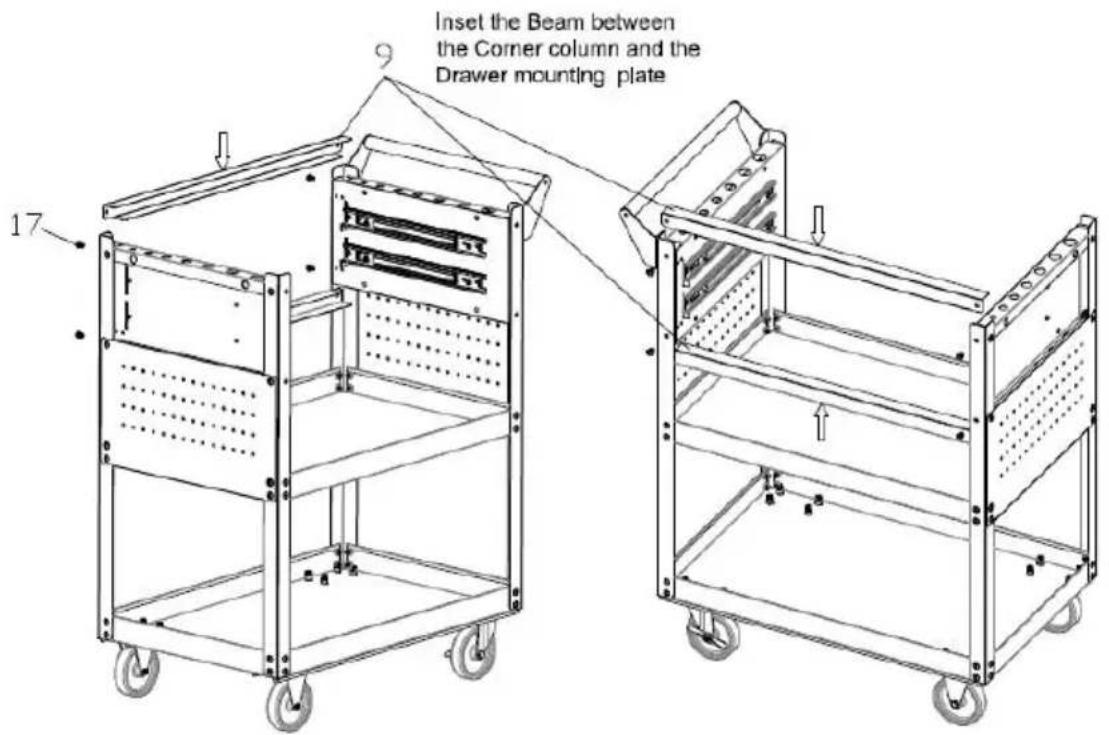

Stap 6 : Monteer de balk nr. 9 en het achterbord nr. 11 met bout nr.

1. Plaats de balk 9# tussen de staander en de montageplaat van de lade z afgebeeld en bevestig deze met bout 17#. Let op dat de kogellagers en het de bovenste plank in dezelfde richting zitten.

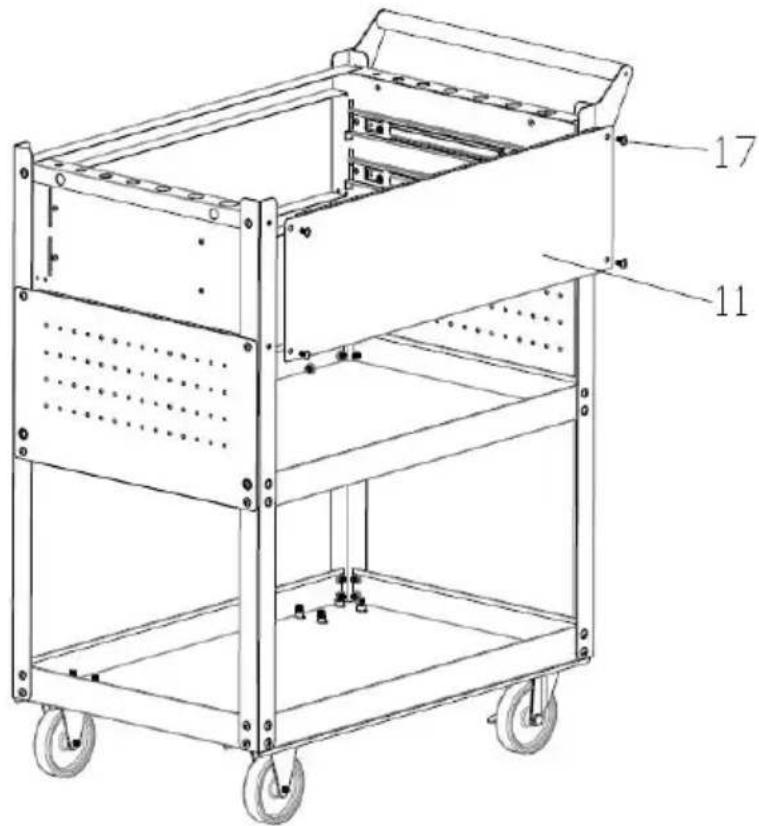

Stap 7 : Monteer het achterbord 11# .

1. Plaats het achterbord nr. 11 zoals afgebeeld en bevestig het met bout nr.

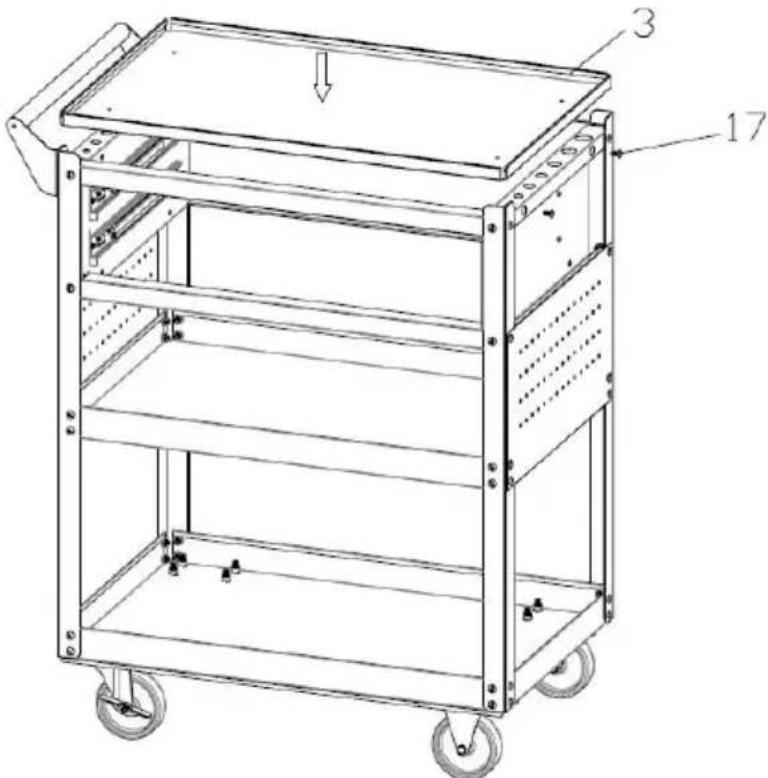

1. Plaats de bovenste plank 3# zoals afgebeeld en bevestig deze met bout Draai vervolgens alle bouten goed vast.

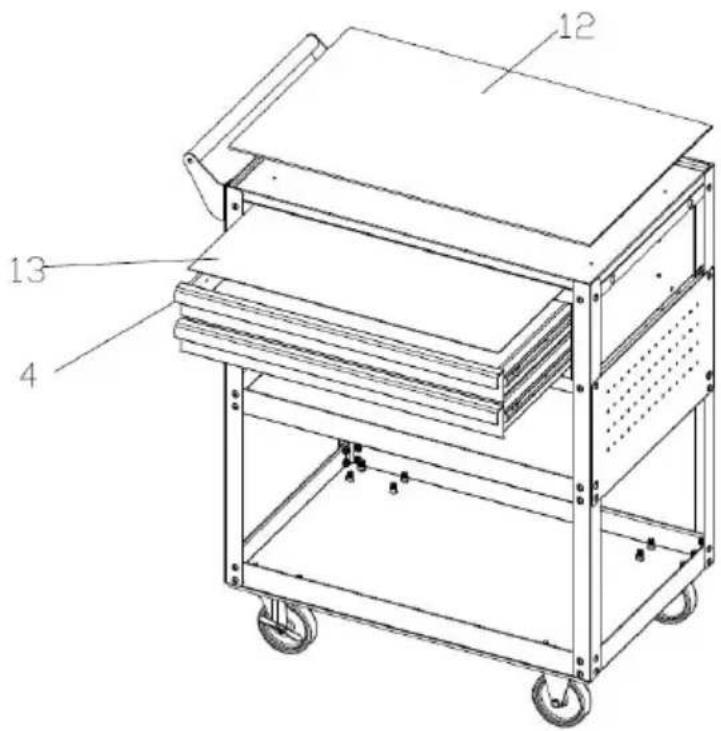

1. Trek de kogellagers eruit en plaats de lade erin zoals afgebeeld. Plaats vervolgens de bovenste EVA 12# en lade EVA 13# op hun plaats.

Let op: Draai de schroeven tijdens de installatie pas vast als alle

onderdelen zijn gemonteerd.
