BEDIENUNGSANLEITUNG T271802 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

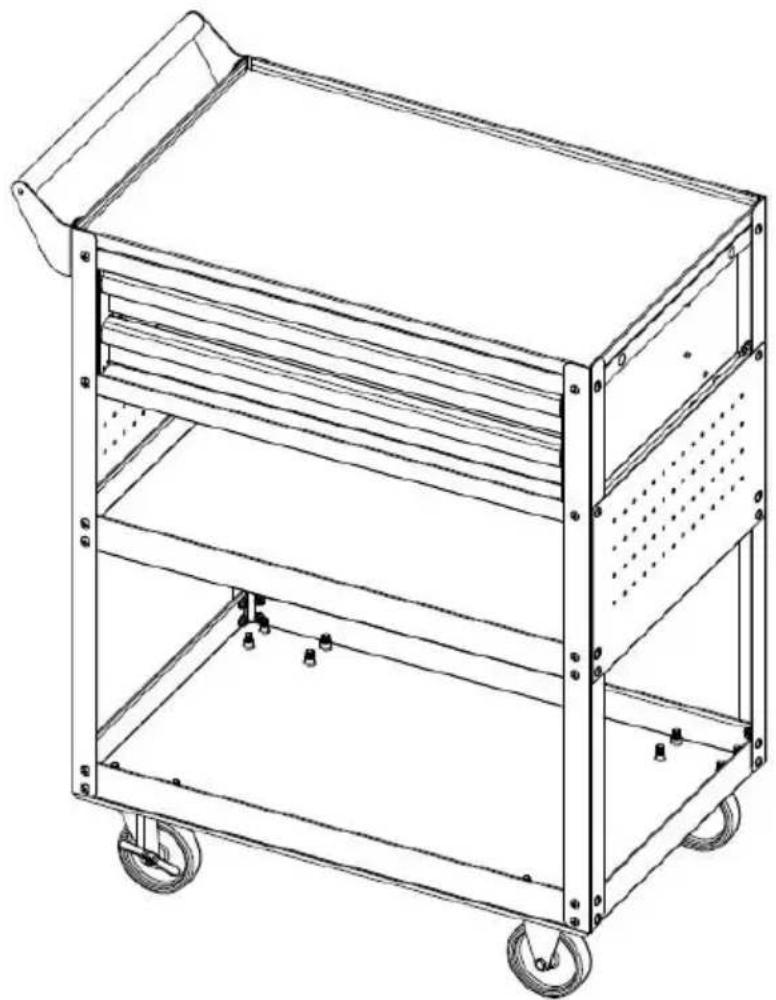

MODELL: T271802

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich ein klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Er verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

	Warnung – Um das Verletzungsrisiko zu verringern, m der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Symbol vor einem Sicherheitshinweis weist auf Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führe das Risiko von Verletzungen, Bränden oder Stromschlä zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.
	Achtung: Tragen Sie bei der Verwendung dieses Prod unbedingt Handschuhe.

WARNING!

15) Bewahren Sie dieses Handbuch wegen der Sicherheitswarnungen und Vorsichtsmaßnahmen auf. Das Handbuch enthält wichtige Informationen zur Montage, Verwendung und Wartung dieses Produkts.
16) Bitte gehen Sie vorsichtig mit Metallkanten um.
17) Stellen Sie sich NICHT auf dieses Produkt und verwenden Sie es NICHT als Leiter.
18) Verändern Sie das Produkt NICHT in einer Weise, die nicht dafür vorgesehen ist, da dies zu Produktschäden oder Verletzungen führen kann.
19) Immer auf einer ebenen Fläche zusammenbauen.
20) Das maximal auf dem Werkzeug lastende Gewicht Der Wagen wir bei gleichmäßiger Verteilung nicht mehr als 400 Pfund.
21) Befestigen Sie die Waren vor dem Transport mit dem Zurrgurt fe Wagen.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.

2. Bitte tragen Sie während der Montage unbedingt eine Schutzbrille Arbeitshandschuhe.

3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie m sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

4. Die Tragfähigkeit und weitere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt.
5. Ein Kreuzschlitzschraubendreher, ein Gabelschlüssel 1 4 # und ein Paar Handschuhe können ebenfalls verwendet werden (nicht im Karton enthalten).

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder darauf zuzugreifen.
2. Vor Gebrauch sorgfältig prüfen. Nicht verwenden, wenn Teile gelös oder beschädigt sind.
3. Nur auf flachen und harten Oberflächen verwenden.
4. Die angegebene Tragfähigkeit darf nicht überschritten werden. Ziehe Sie alle Knöpfe fest an, bevor Sie Gewichte darauf legen. Beachten dynamische Tragfähigkeit! Plötzliche Laständerungen können vorübergehend zu einer Überlastung führen und so zum Produktausfall führen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

PRODUKTPARAMETER

MODELL	T271802
Produktgröße	785*450*9 45 mm
Gesamtbelastungsgrenze	4 0 0 Pfund

TEILELISTE

Teil	Beschreibung	Bild	Teilemenge		Teil	Beschreibung	Bild	Teilemenge
1	Unteres Regal		1		10	Handhaben		1
2	Mittleres Regal		1		11	Rückwand		1
3	Oberes Regal		1		12	Top EVA		1
4	Schublade		2		13	SchubladeEVA		2
5	LinkeSchubladenmontageplatte (mitSchloss)		1		14	LenkrollemitBremse		2
6	RechteSchubladenmontageplatte		1		15	StarreRolle		2
7	P egboard		2		16	BolzenM8*20		16
8	Aufrecht		4		17	BolzenM6*12		52
9	Strahl		2		18	Mutter M6		32

Aufmerksamkeit:

Weitere Informationen zu den unten aufgeführten Teilen finden Sie Montageplan in diesem Handbuch. Packen Sie alle Teile in einem frei Arbeitsbereich aus und trennen Sie sie voneinander.

MONTAGESTRITT

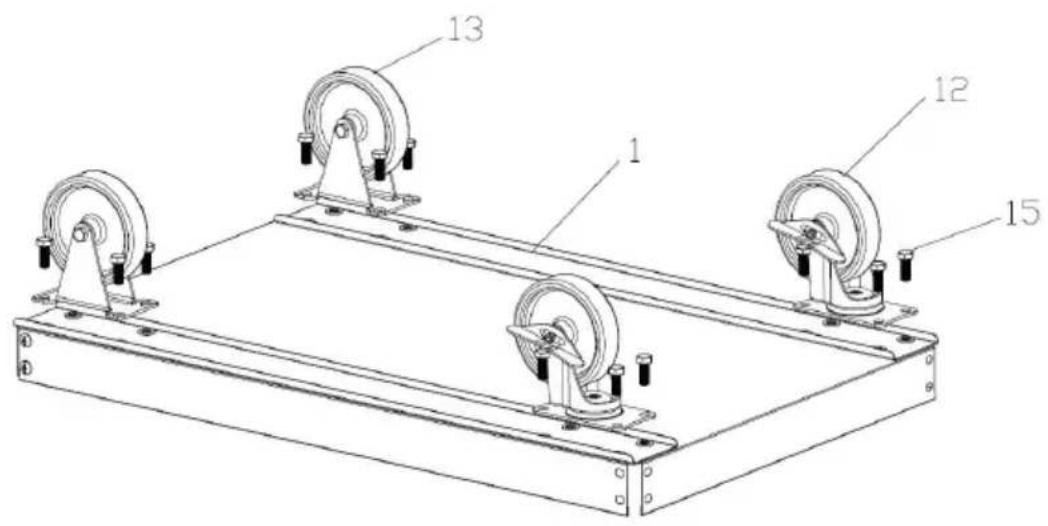

Schritt 1: Montage der Rollen.

1. Drehen Sie das untere Regal 1# um.

2. Montieren Sie die Rollen 12# und 13# mit den Schrauben 15# wie gezeig

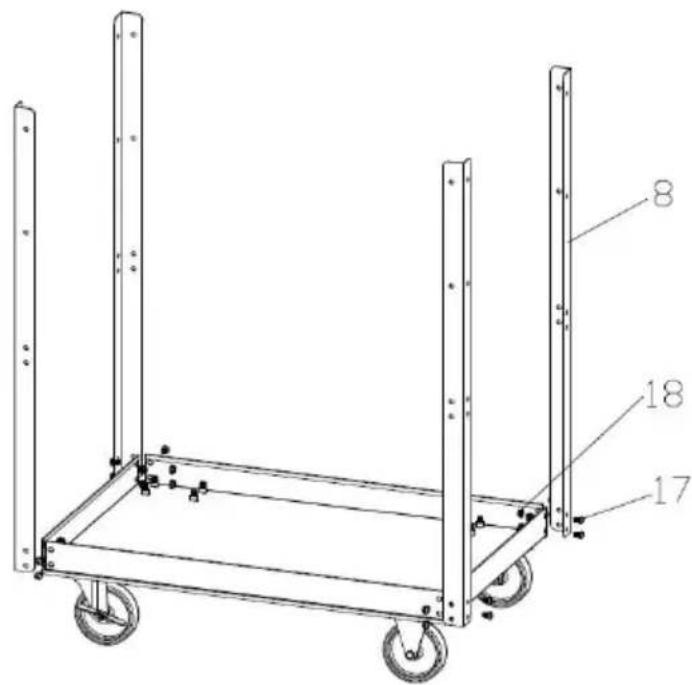

Schritt 2: Zusammenbau des Pfostens 8# .

1. Drehen Sie das untere Regal um und stellen Sie die Rollen auf den Bod
2. Montieren Sie die Pfosten 8# mit der Schraube 17# und der Mutter 18#. Sie auf die Richtung der Pfosten und ziehen Sie die Schraube nicht zu fest

8 18 17

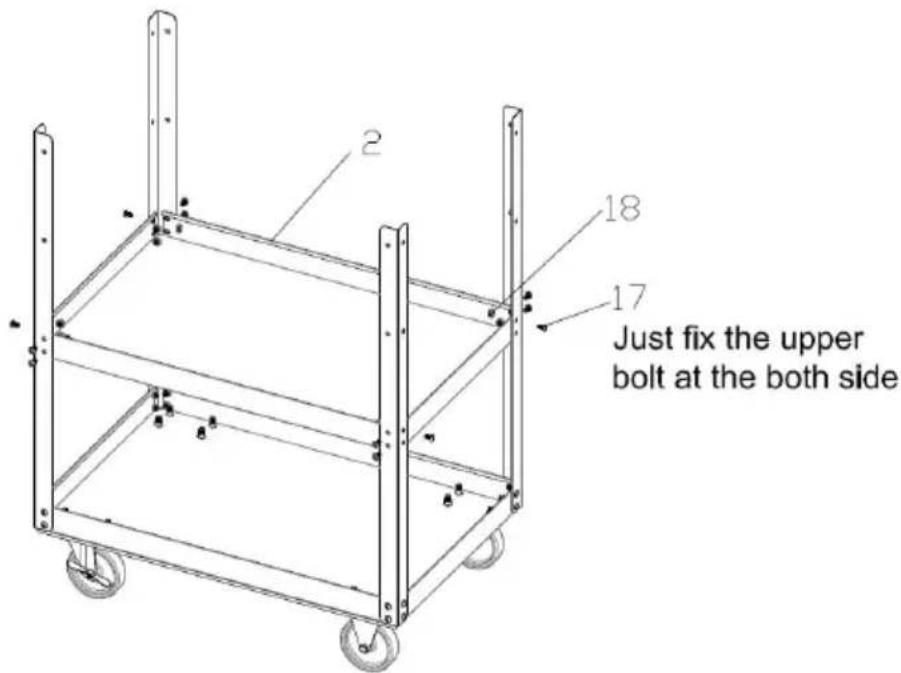

Schritt 3: Montieren Sie das mittlere Regal 2# .

1 · Legen Sie das mittlere Regal 2# wie gezeigt ein und befestigen Sie es mit der Schraube 17# und der Mutter 18# ; Achtung : Befestigen Sie zuerst die oberen Schrauben auf beiden Seiten und ziehen Sie die Schrauben nicht fest an .

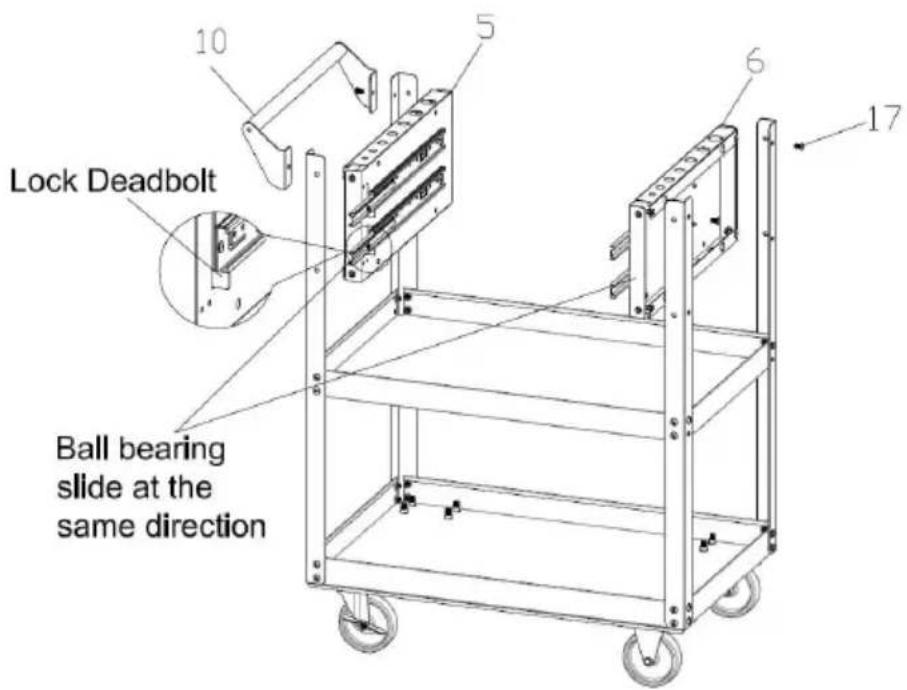

Schritt 4: Montieren Sie die Montageplatten 5 # und 6# und den 10#.

1. Montage der linken Schubladenmontageplatte 5#, der rechten Montageplatte 6# und Griff 10# mit Schraube 17# wie gezeigt ; Achtung die linke Montageplatte hat ein Schloss und setzen Sie den Kugellagerschlitten die gleiche Richtung ; ziehen Sie einfach zuerst die oberen Bolzen fest, i ziehen Sie den Bolzen nicht zu fest an .

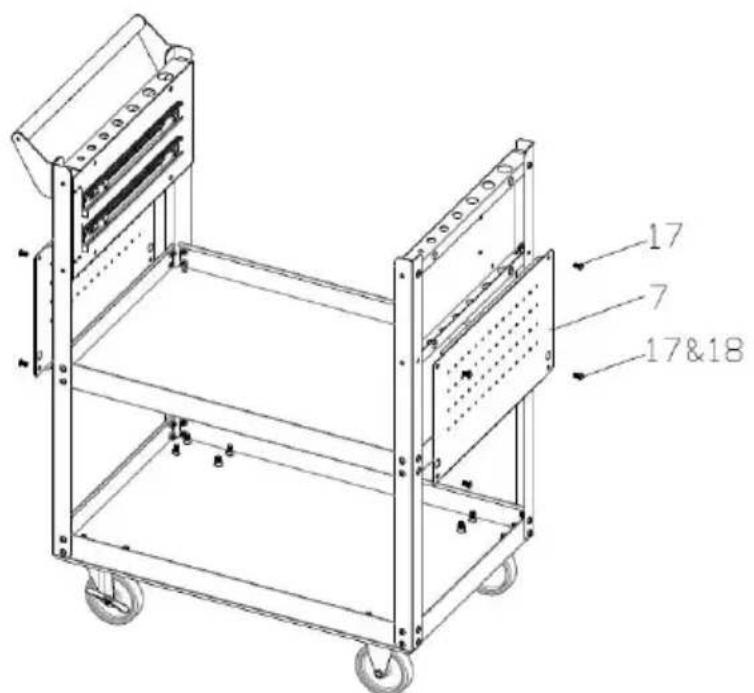

Schritt 5: Montieren Sie das Pegboard 7# mit der Schraube 17# .

1. 1. Platzieren Sie das Pegboard 7# wie gezeigt und befestigen Sie es mit Schraube 17#. Ziehen Sie die Schraube jedoch nicht zu fest an .

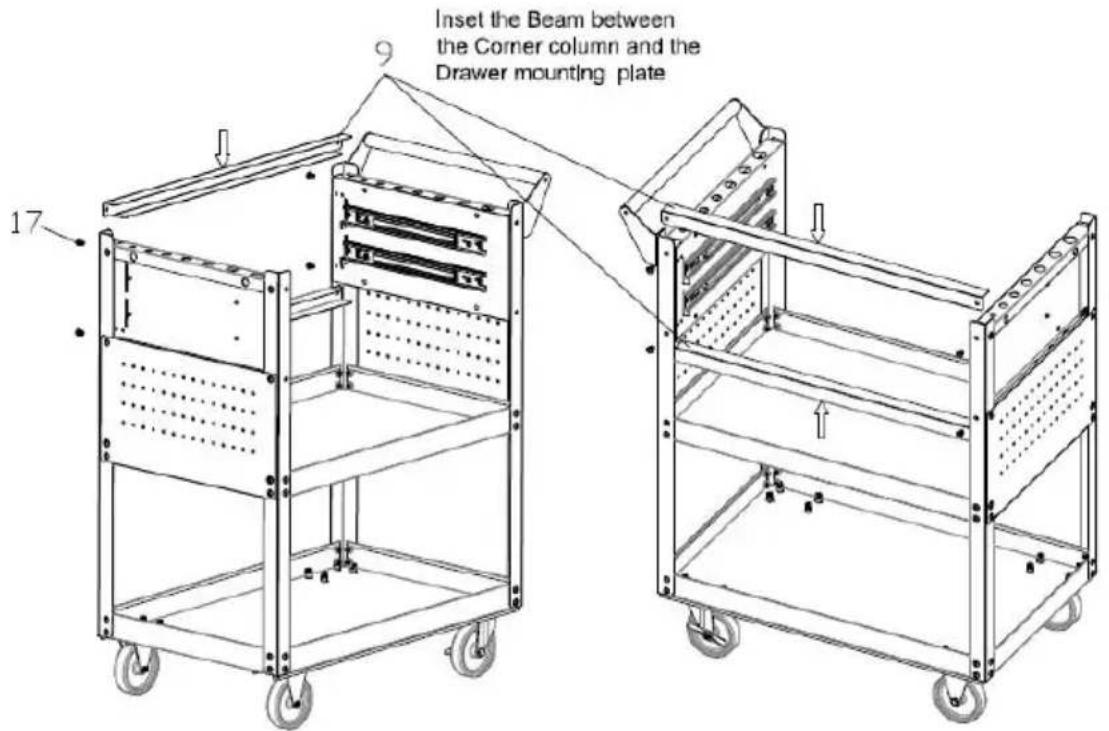

Schritt 6 : Montieren Sie den Balken 9# und die Rückwand 11# mit der Schraube 17# .

1. Setzen Sie den Balken 9# wie gezeigt zwischen den Pfosten und die Schubladenmontageplatte ein und befestigen Sie ihn mit der Schraube 17#.

Achten Sie darauf, dass die Kugellagerführung und das Loch des oberen Reg in die gleiche Richtung zeigen.

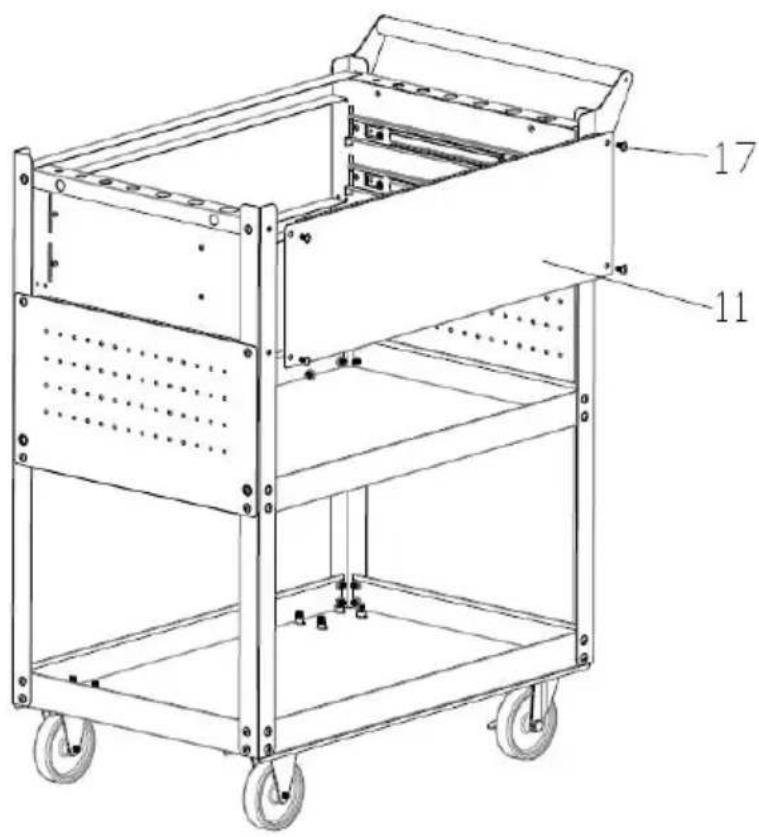

Schritt 7 : Zusammenbau der Rückwand 11# .

1. Legen Sie die Rückwand 11# wie gezeigt ein und befestigen Sie sie mit Schraube 17#.

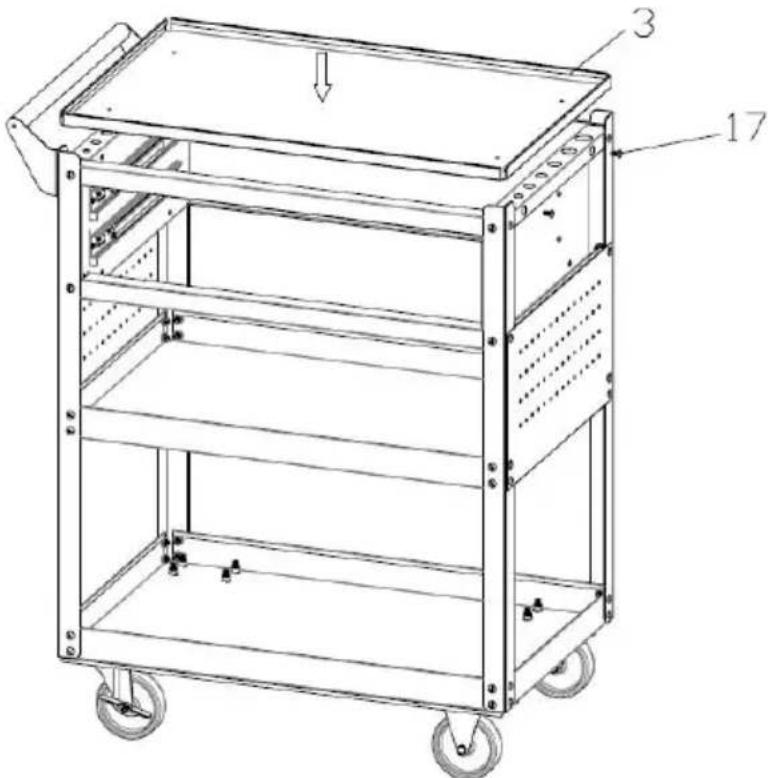

Schritt 8 : Montieren Sie das oberste Regal 3# .

1. Legen Sie das oberste Regal 3# wie gezeigt ein und befestigen Sie es r Schraube 17#. Ziehen Sie anschließend alle Schrauben fest.

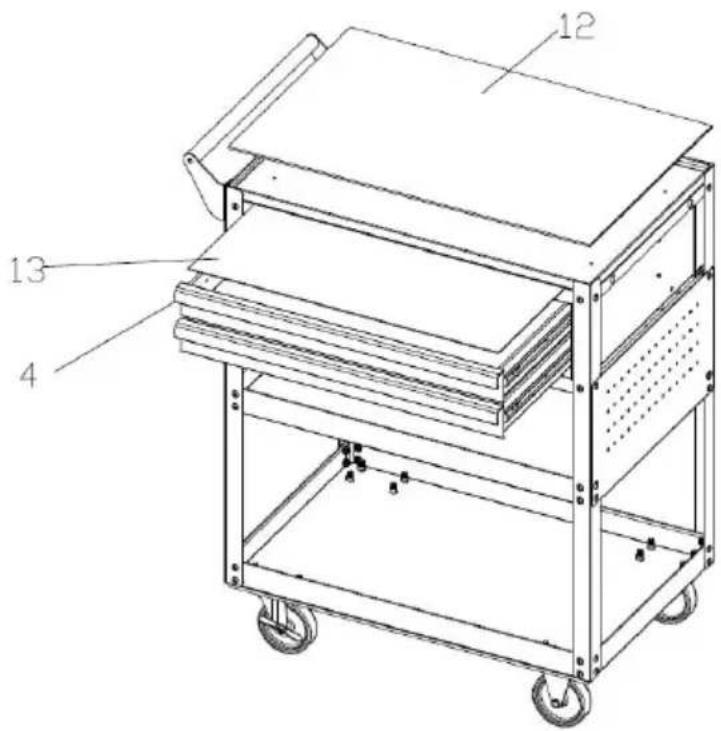

Schritt 9 : Schublade 4# und EVA zusammenbauen .

1. Ziehen Sie die Kugellagerschienen heraus und setzen Sie die Schublade w gezeigt ein. Setzen Sie dann das Top EVA 12# und das Schubladen-EVA 13 ihre Stelle.

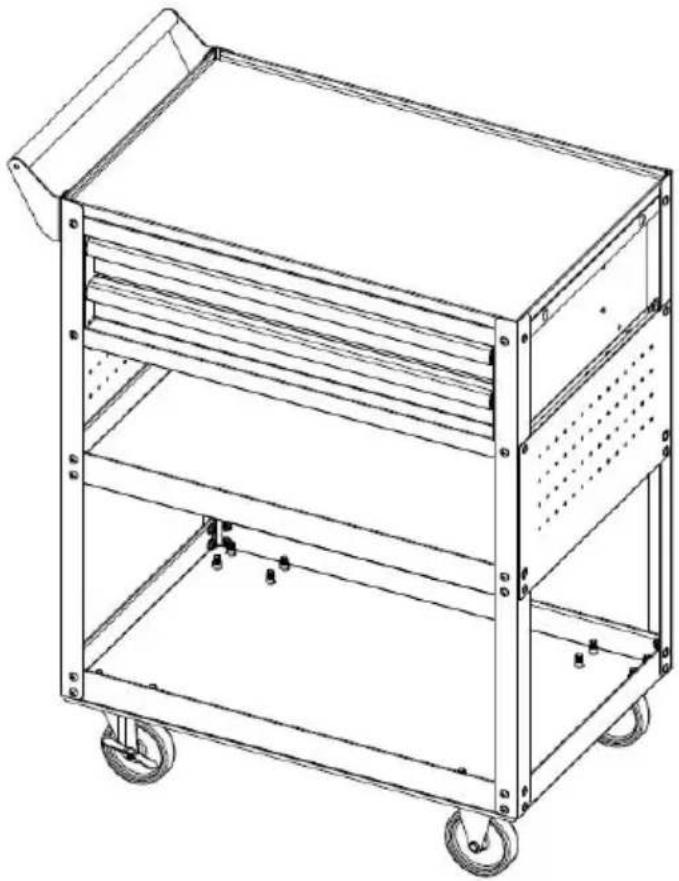

Schritt 10 : Montage abgeschlossen .

Hinweis: Bei der Montage die Schrauben erst festziehen, wenn alle

Teile montiert sind.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
