MANUALE UTENTE T271802 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

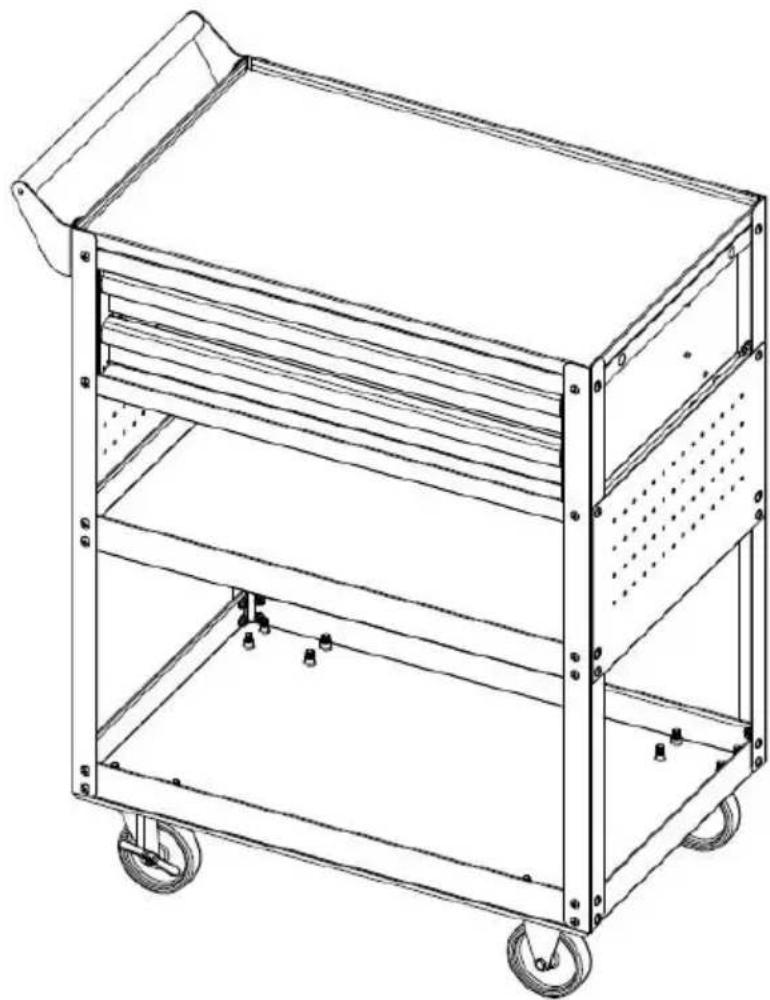

MODELLO: T271802

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software: nostro prodotto.

IMPORTANTI ISTRUZIONI DI SICUREZZA

	Attenzione - Per ridurre il rischio di lesioni, l'utente o leggere attentamente il manuale di istruzioni.
	Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avviso o per Ignorare questo avviso può causare un incidente. Per il rischio di lesioni, incendi o folgorazione, seguire se raccomandazioni indicate di seguito.
	Attenzione: assicurarsi di indossare guanti quando si questo prodotto.

WARNING!

22) Conservare questo manuale per le avvertenze e le precauzioni di sicurezza. Il manuale offre informazioni importanti su come assemblare, utilizzare e manutenere questo prodotto.
23) Maneggiare con cura i bordi metallici.
24) NON salire sul prodotto né utilizzarlo come scala.
25) NON modificare questo prodotto in alcun modo diverso da quello previsto, poiché ciò potrebbe danneggiare il prodotto o causare lesioni personali.
26) Eseguire sempre il montaggio su una superficie piana.
27) Il peso massimo caricato sullo strumento il peso del carrello non supera le 400 libbre, distribuite uniformemente.
28) Prima di spostare il carrello, legare saldamente la merce con la di fissaggio.

PRECAUZIONI DI MONTAGGIO

1. Si prega di assemblare il prodotto seguendo scrupolosamente le istruzioni. Un assemblaggio non corretto potrebbe essere pericoloso.
2. Si prega di indossare occhiali di sicurezza e guanti da lavoro du montaggio.

3. Non provare a montare il prodotto quando ci si sente stanchi o l'effetto di alcol, droghe o farmaci.

4. La capacità di carico e gli altri parametri del prodotto si applican al prodotto correttamente e completamente assemblato.

5. un cacciavite a croce, una chiave inglese da 1,4 # e un paio d (non inclusi nella confezione).

PRECAUZIONI D'USO

1. Questo prodotto non è un giocattolo. Non permettere ai bambini o giocare con questo articolo o di accedervi.
2. Controllare attentamente prima dell'uso. Non utilizzare se le parti s allentano o si danneggiano.
3. Utilizzare solo su superfici piane e dure.
4. Non superare la capacità di carico indicata. Serrare saldamente tu le manopole prima di appoggiarci sopra i pesi. Siate consapevoli della capacità di carico dinamica! Improvvisi cambiamenti di carico possono causare temporaneamente un carico eccessivo, con conseguente guasto del prodotto.

SALVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

MODELLO	T271802
Dimensioni del prodotto	785*450*9 45 mm
Limite di carico totale	4 0 0 libbre

ELENCO DEI PEZZI

Part e	Descrizione	Immagine	Part e Qtà		Part e	Descrizione	Immagine	Part e Qtà
1	Ripiano inferiore		1		10	Maniglia		1
2	Ripiano intermedio		1		11	Tavola posteriore		1
3	Ripiano superiore		1		12	EVA superiore		1
4	Cassetto		2		13	Cassetto EVA		2
5	Piastra di montaggio del cassetto sinistro (con serratura)		1		14	Ruota girevole con freno		2
6	Piastra di montaggio del cassetto destro		1		15	Rotella rigida		2
7	Pannello forato		2		16	Bullone M8*20		16
8	Verticale		4		17	Bullone M6*12		52
9	Trave		2		18	Dado M6		32

Attenzione:

Per ulteriori informazioni sulle parti elencate di seguito, fare riferimento allo schema di montaggio in questo manuale. Disimballare i separare tutte le parti in un'area di lavoro libera.

FASE DI MONTAGGIO

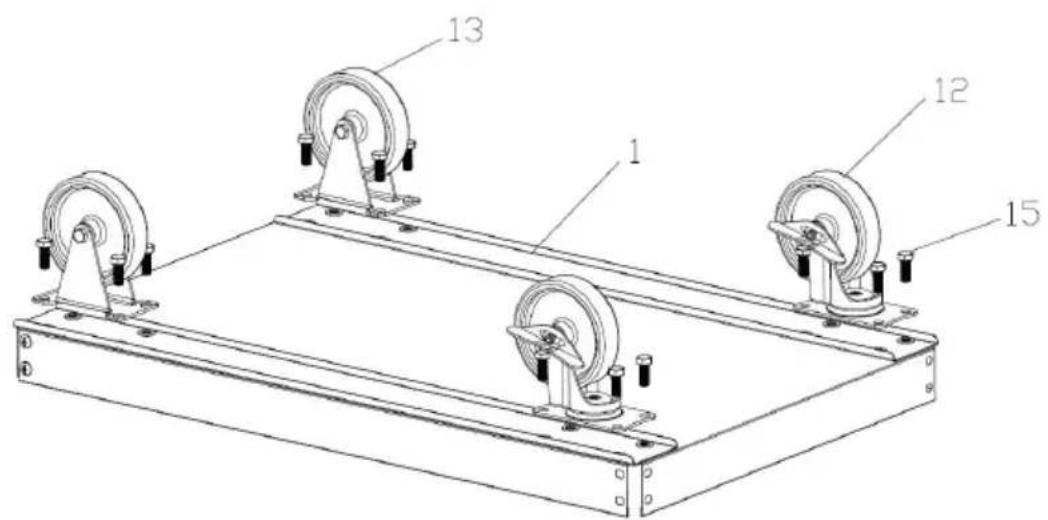

Fase 1: montaggio delle rotelle.

1. Capovolgere il ripiano inferiore 1# .

2. Montare le rotelle da 12# e 13# con bulloni da 15# come mostrato .

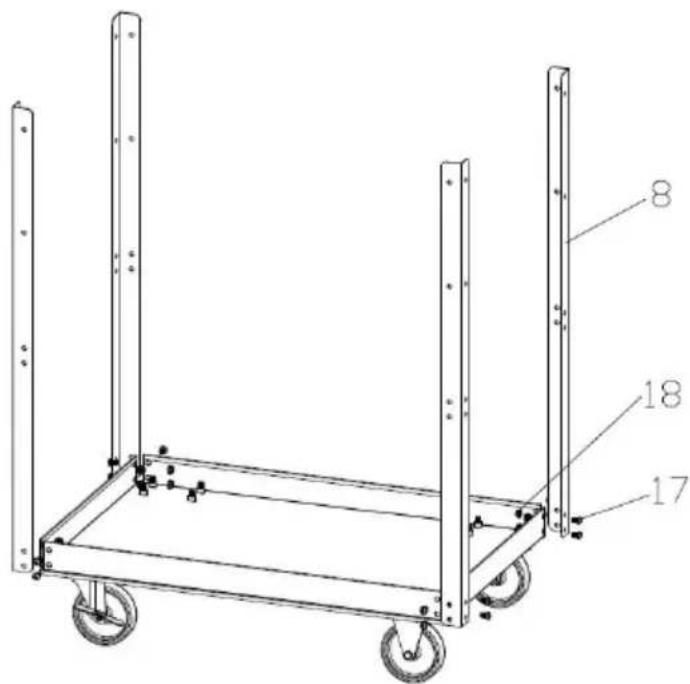

Fase 2: assemblaggio del montante 8# .

1. Capovolgere il ripiano inferiore e appoggiare le rotelle a terra.

2. Assemblare i montanti 8# con il bullone 17# e il dado 18#, prestando att alla direzione dei montanti e non serrare troppo il bullone .

8 18 17

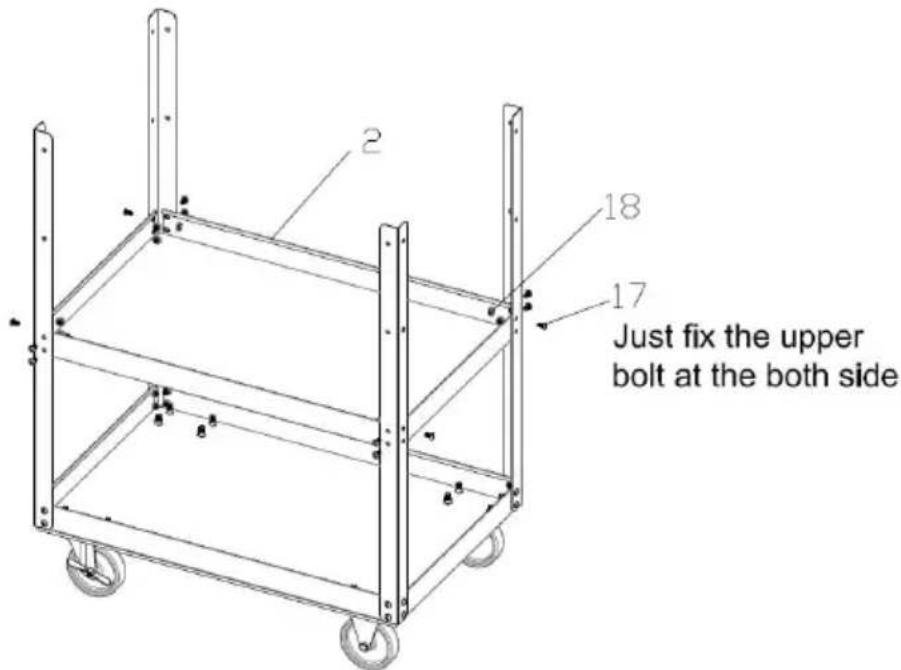

Fase 3: Assemblaggio del ripiano centrale 2# .

1 · Posizionare il ripiano centrale 2# come mostrato e fissarlo con il bullo 17# e il dado 18# ; attenzione : fissare prima i bulloni superiori su entramb non stringere troppo il bullone .

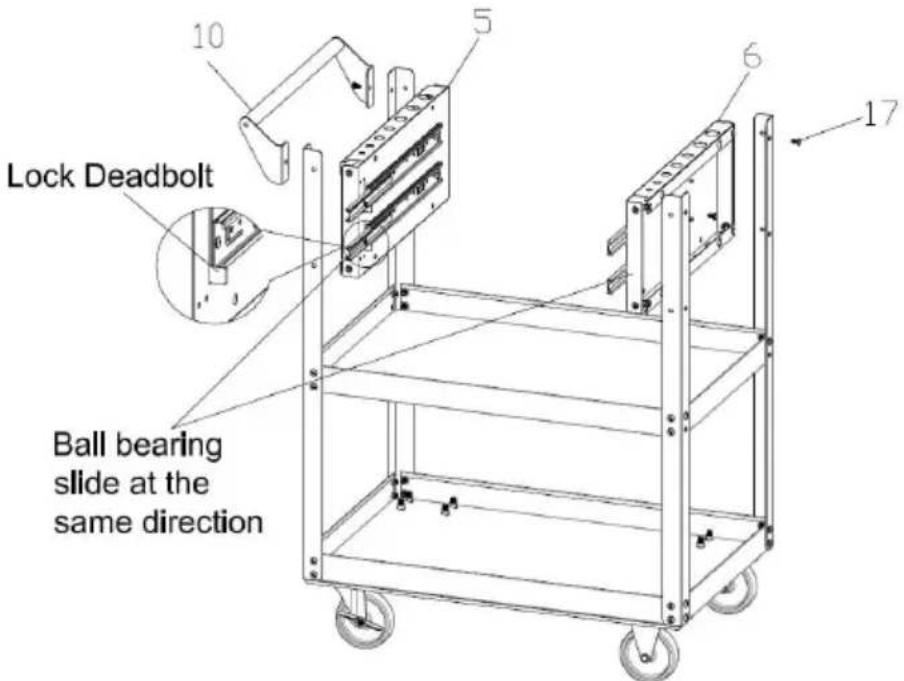

Fase 4: assemblare le piastre di montaggio 5 # e 6# e la manig

1. Assemblaggio della piastra di montaggio del cassetto sinistro 5#, piastra di montaggio destra 6# e maniglia 10# con bullone 17# come mostrato ; attenzione la piastra di montaggio sinistra ha s una serratura i

mettere la guida con cuscinetto a sfere nella stessa direzione ; prima fiss semplicemente i bulloni superiori e non stringere troppo il bullone .

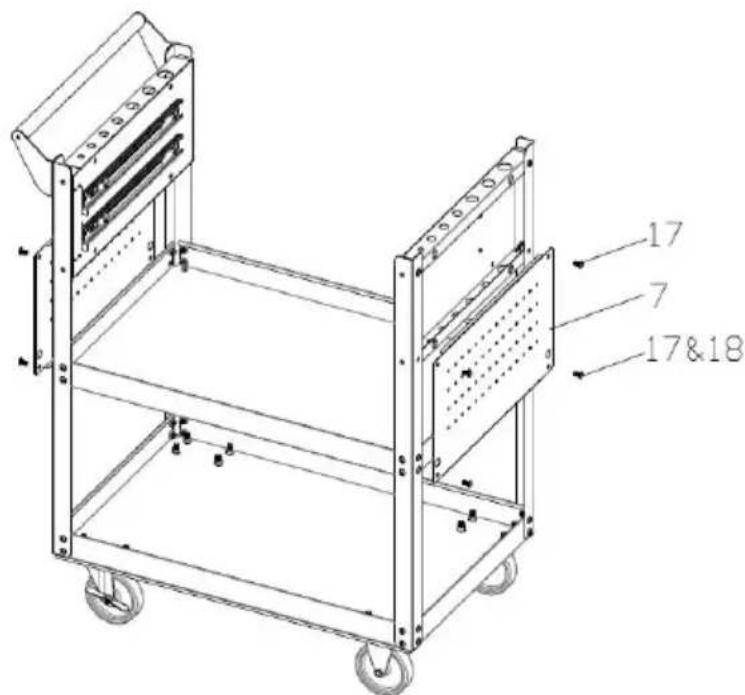

Fase 5: Assemblare il pannello forato da 7# con il bullone da 17# .

1. 1. Posizionare il pannello forato da 7# come mostrato e fissarlo con il bu da 17#, senza stringere troppo il bullone .

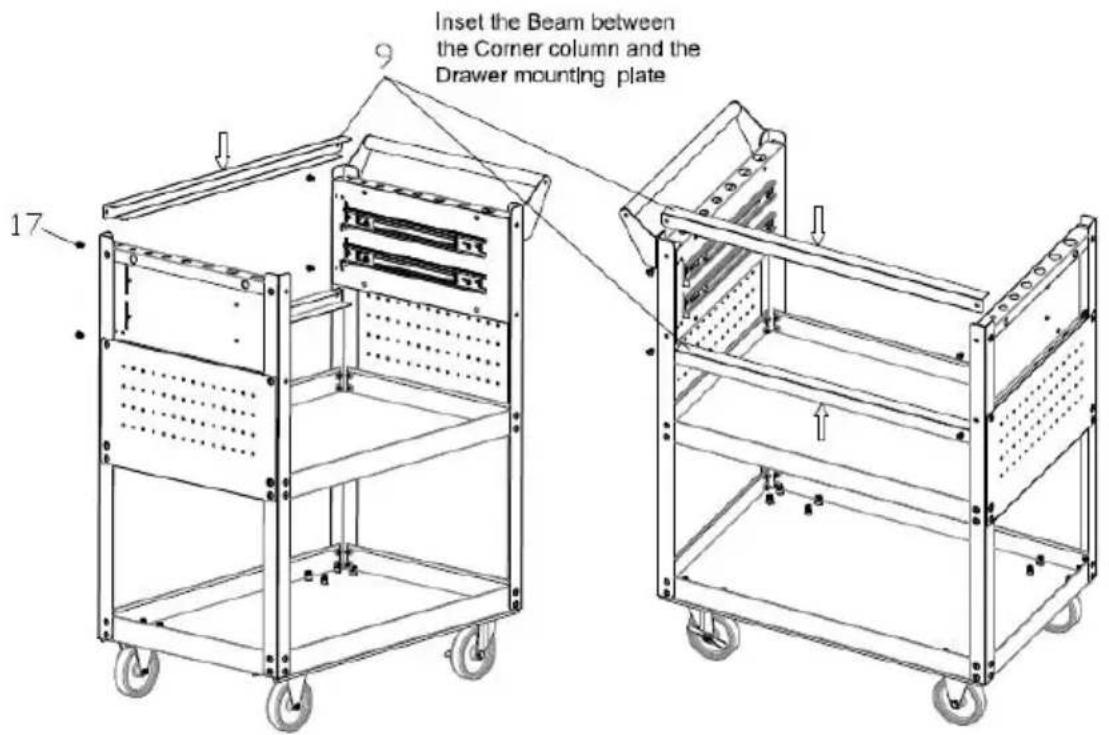

1. Inserire la trave da 9# tra il montante e la piastra di montaggio del cass come mostrato e fissare con il bullone da 17#. Prestare attenzione alla guida cuscinetto a sfera e al foro del ripiano superiore nella stessa direzione.

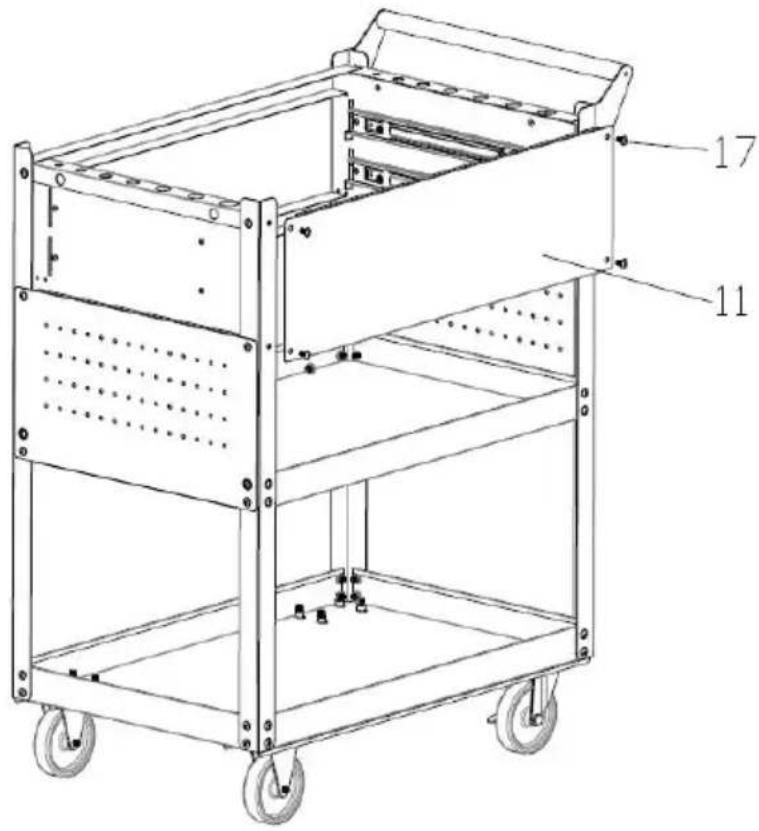

1. Posizionare la tavola posteriore 11# come mostrato e fissarla con il bullon

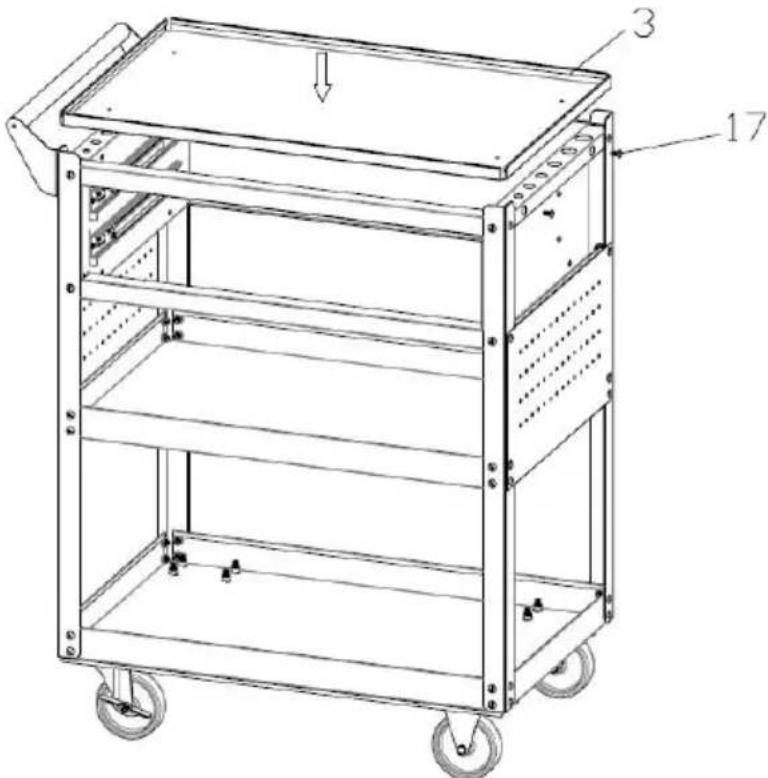

Fase 8 : Montaggio del ripiano superiore 3# .

1. Posizionare il ripiano superiore 3# come mostrato e fissarlo con il bullone quindi serrare saldamente tutti i bulloni.

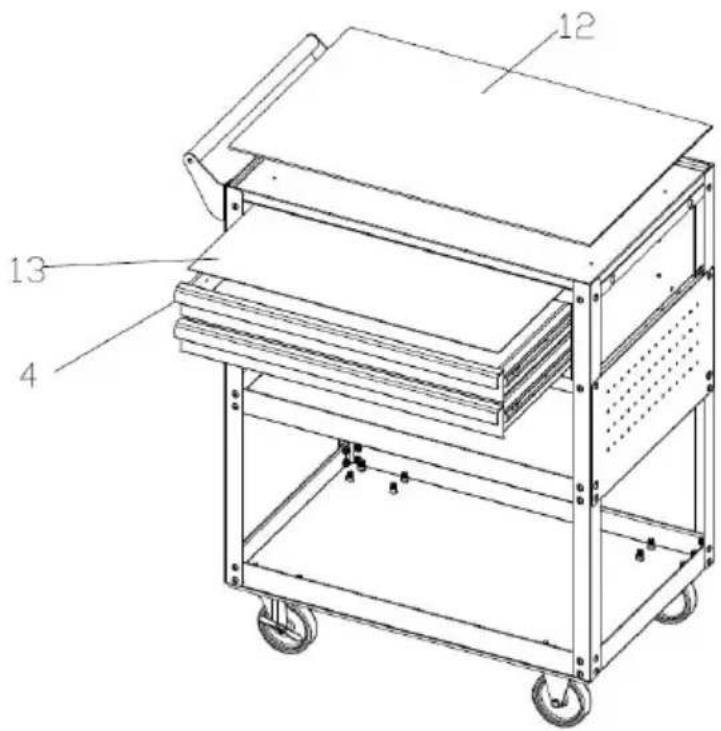

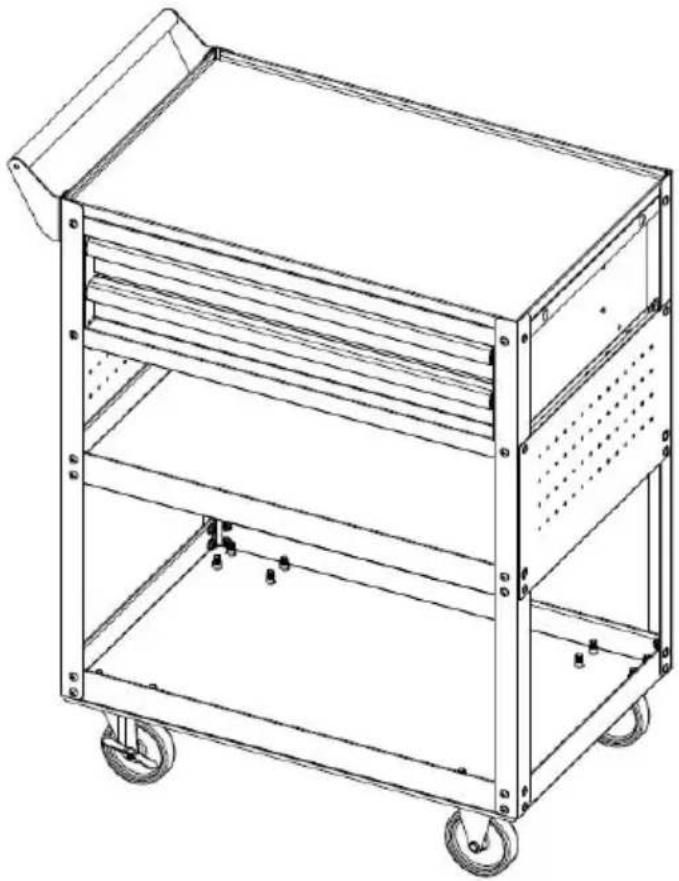

Fase 9 : Assemblaggio del cassetto 4# e dell'EVA .

1. Estrarre le guide con cuscinetti a sfera e inserire il cassetto come mostra quindi posizionare al loro posto il Top EVA 12# e il cassetto EVA 13#.

Fase 10 : Assemblaggio completato .

Nota: durante l'installazione, non stringere le viti finché tutte le p

non sono installate.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
