BRUKSANVISNING T271802 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

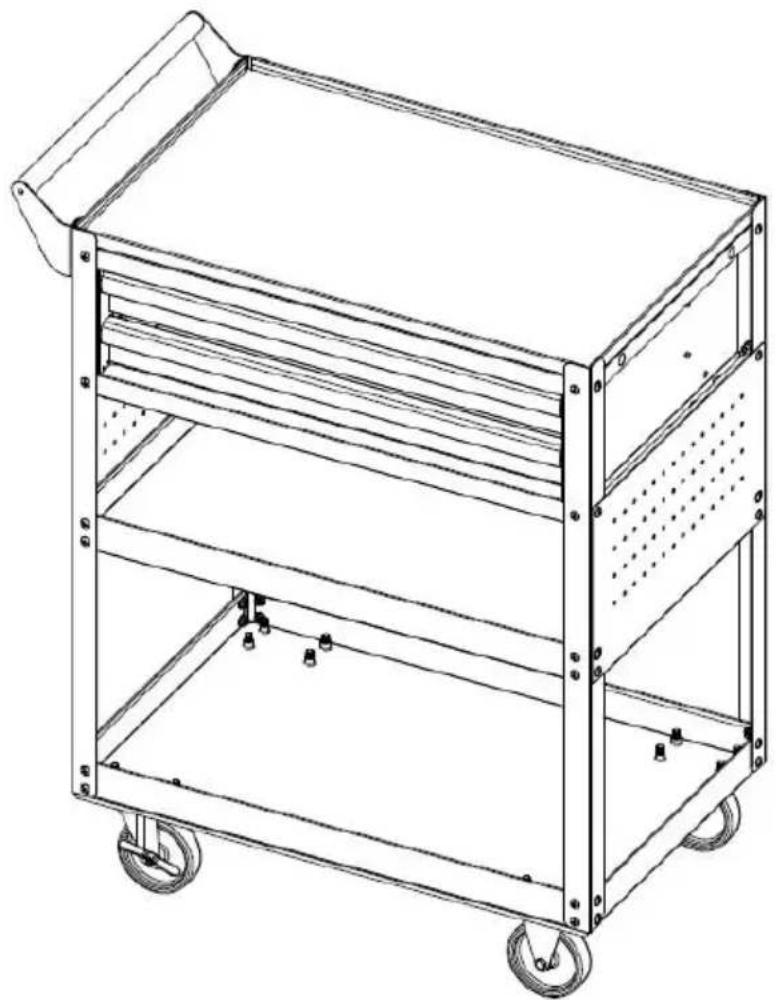

MODELL: T271802

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant in du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt d fått. Ursäkta oss att vi inte kommer att informera dig igen om det finr teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSINSTRUKTIONER

	Varning - För att minska risken för skada måste anv läsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgärd, varning eller fara ignorera denna varning kan leda till en olycka. För a risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.
	Varning- Var noga med att bära handskar när du an denna produkt.

WARNING!

50) Spara denna handbok för säkerhetsvarningar och försiktighetsåtgärder. Manualen ger viktig information om hur man monterar, använder och underhåller denna produkt.

51) Vänligen hantera metallkanter försiktigt.
52) STÅ INTE på denna produkt eller använd den som en stege.
53) Ändra INTE denna produkt på något sätt som inte är avsett, efter detta kan orsaka produktskada eller personskada.
54) Montera alltid på en jämn yta.
55) Den maximala lastade vikten på verktyget c art väger inte mer älbs, jämnt fördelat.
56) Bind fast godset med vagnen tätt med bandet innan du flyttar.

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

1. Vänligen montera produkten i strikt enlighet med instruktionerna. Felaktig montering kan vara farligt.
2. Vänligen använd skyddsglasögon och arbetshandskar ordentligt undemonteringen.
3. Försök inte att montera produkten när du känner dig trött eller när påverkad av alkohol, droger eller medicin.

4. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och färdigmonterade produkten.

5. En Philips-skruvmejsel, en skiftnyckel 1 4 # och ett par handskar också användas (ingår ej i kartongen).

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med el tillgång till detta föremål.
2. Kontrollera noga före användning. Använd inte om delar lossnar e skadas.
3. Använd endast på plana och hårda ytor.
4. Överskrid inte den angivna bärförmågan. Dra åt alla knoppar orde innan du lägger vikter på dem. Var medveten om den dynamiska bärförmågan! Plötsliga belastningsändringar kan tillfälligt orsaka överbelastning, vilket resulterar i produktfel.

SPARA DESSA INSTRUKTIONER

PRODUKTPARAMETRAR

MODELL	T271802
Produktstorlek	785*450*9 45 mm
Total lastgräns	4 0 0 lbs

DELLISTA

De I	Beskrivning	Bild	Del Anta I		De I	Beskrivning	Bild	Del Anta I
1	Nedre hyllan		1		10	Hantera		1
2	Mellersta hylla		1		11	Baksida		1
3	Översta hyllan		1		12	Topp EVA		1
4	Låda		2		13	Låda EVA		2
5	Vänster lådans monteringsplatt a (med lås)		1		14	Svänghjul med broms		2
6	Höger lådans monteringsplatt a		1		15	Styv hjul		2
7	P egboard		2		16	Bult M8*20		16
8	Upprätt		4		17	Bult M6*12		52
9	Balk		2		18	Mutter M6		32

Uppmärksamhet:

För ytterligare information om delarna listade nedan, se sssmonteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett tydligt arbetsområde.

MONTERINGSTEG

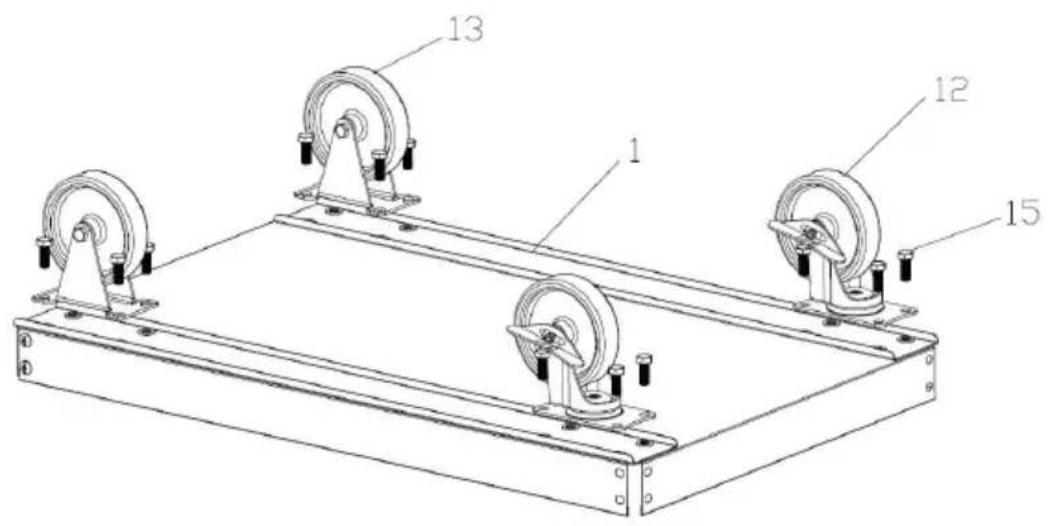

Steg 1: Montera hjulen.

1. Vänd på den nedre hyllan 1# .

2. Sätt ihop hjulen 12#&13# med bultarna 15# enligt bilden .

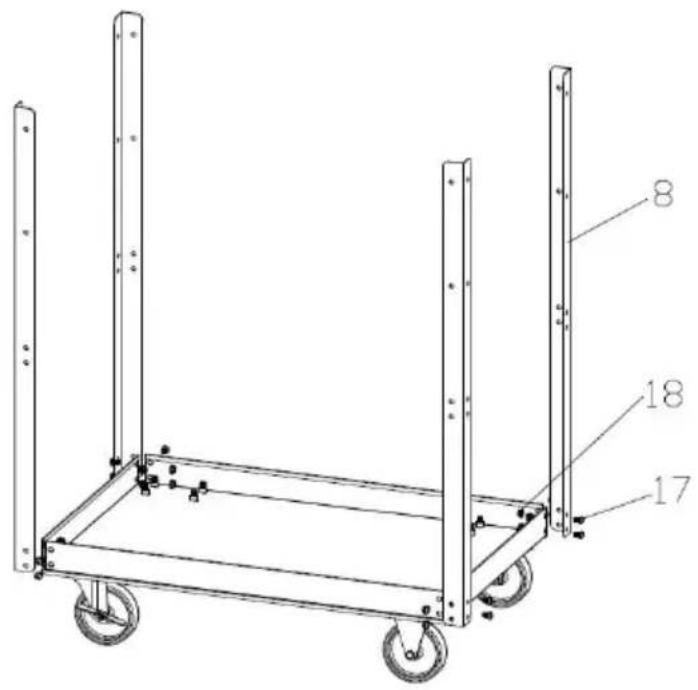

Steg 2: Sätt ihop stolpen 8# .

1. Vänd på den nedre hyllan och ställ hjulen på marken.
2. Montera stolparna 8# med bult 17# och mutter 18#, observera stolparnas riktning och lås inte bulten för hårt.

8 18 17

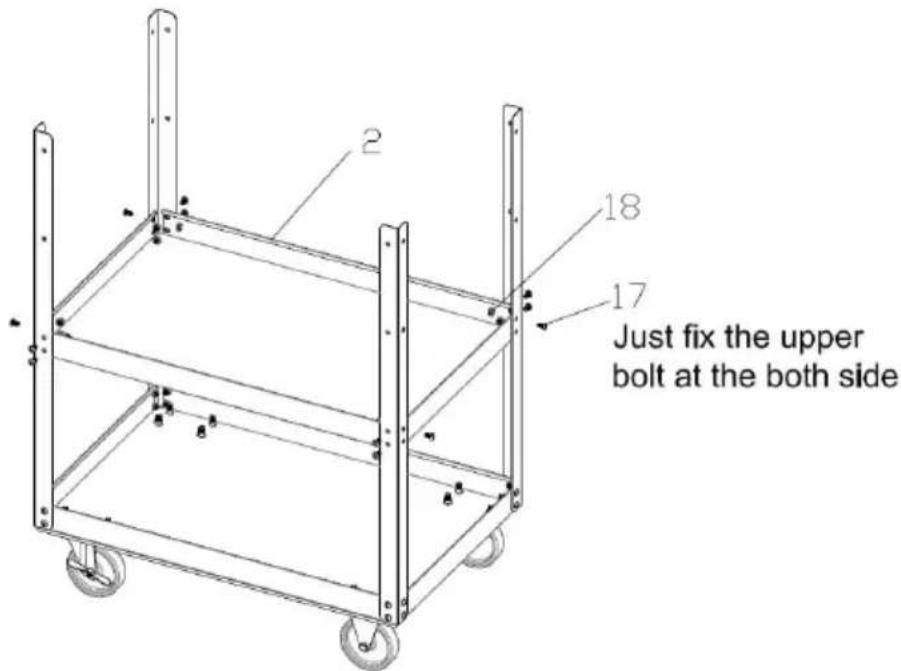

Steg 3: Montera den mittersta hyllan 2# .

1 · Sätt mittenhyllan 2# som bilden visar och fixera med bult 17# och mu 18# ; observera : fäst bara de övre bultarna på båda sidorna först , och lå bulten för hårt .

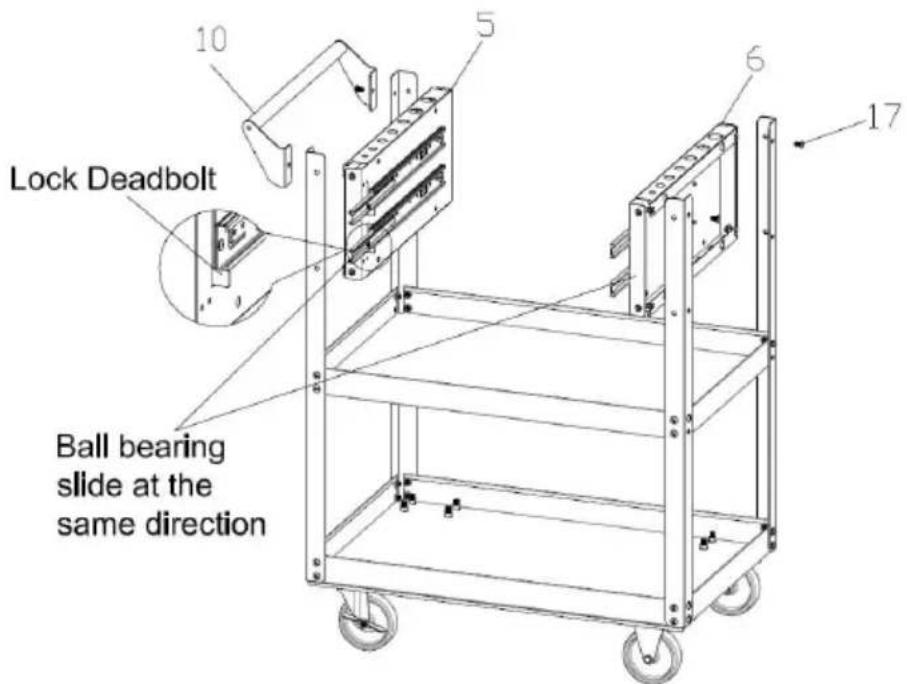

Steg 4: Montera monteringsplattan 5 #&6# och handtag 10#.

1. Montera den vänstra lådans monteringsplatta 5#, höger

monteringsplatta 6# och handtag 10# med bult 17# enligt bilden ; uppmärksamma den vänstra monteringsplattan ett lås, och sätt kullagret gli i samma riktning ; Fixa bara de övre bultarna först och lås inte bulten f

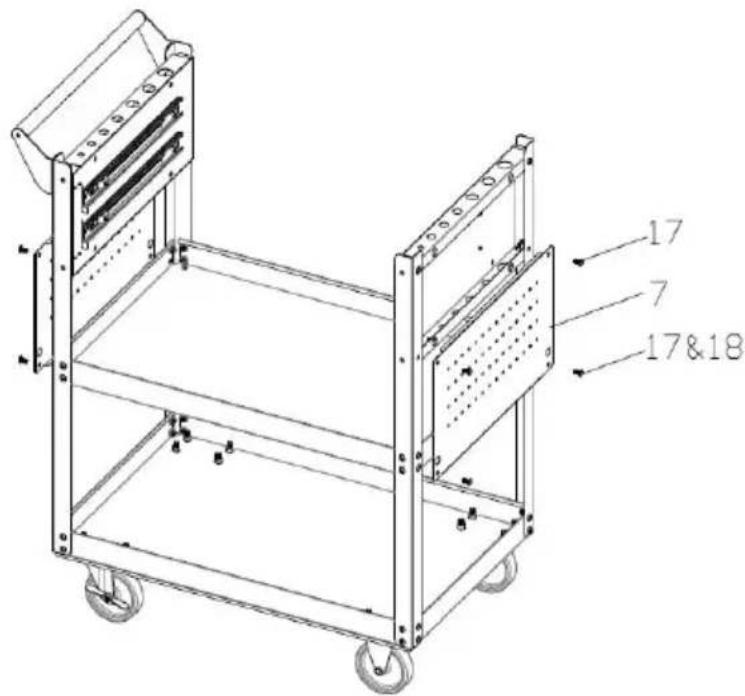

1. 1. Sätt Pegboard 7# som bilden visar och fixera med Bolt 17#, och lås bulten för hårt.

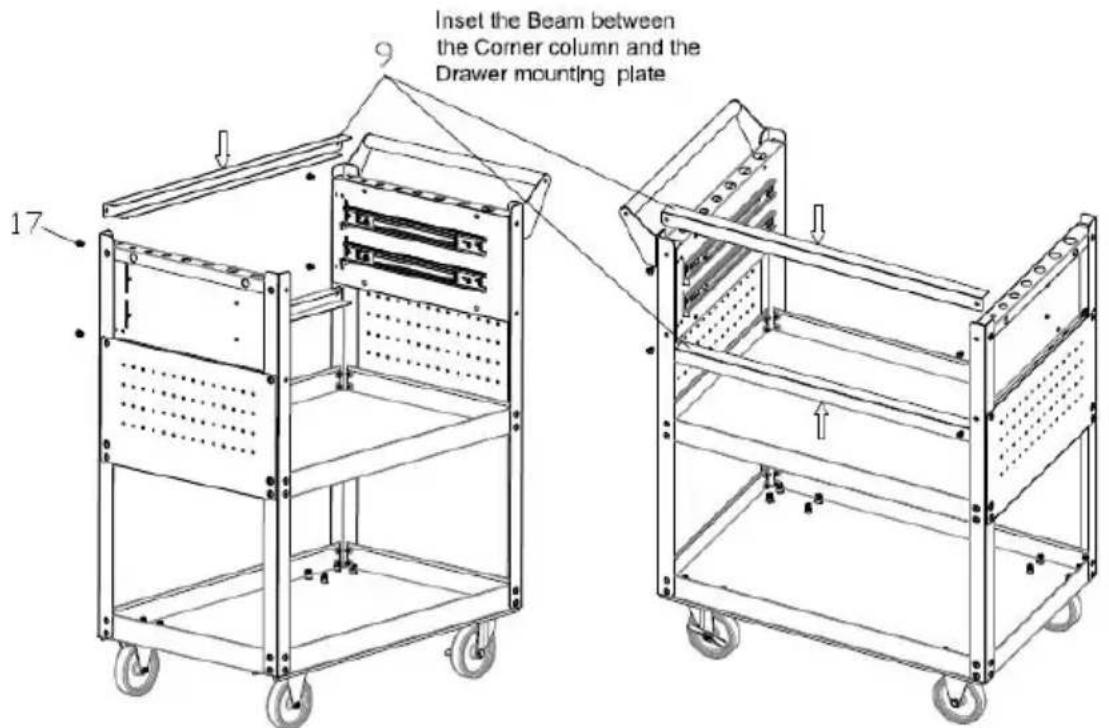

Steg 6 : Montera Beam 9# och Backboard 11# med bult 17# .

1. Sätt in balken 9# mellan stolpen och lådans monteringsplatta enligt bilden fixera den med bult 17#, var uppmärksam på kullagrets släde och hålet på övre hyllan i samma riktning.

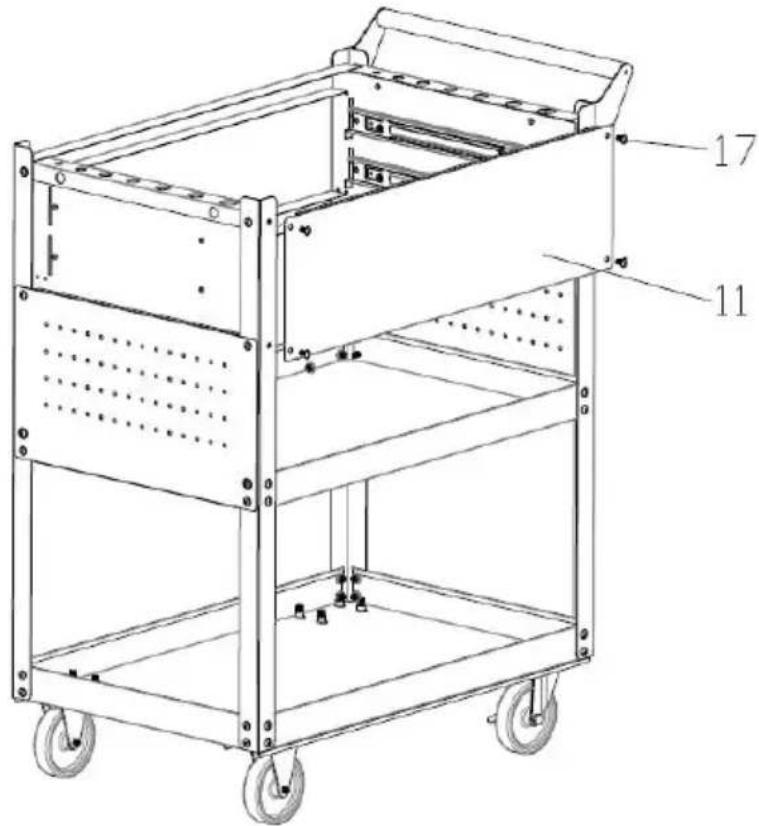

1. Sätt på bakplattan 11# som bilden visar och fixera med bult 17#.

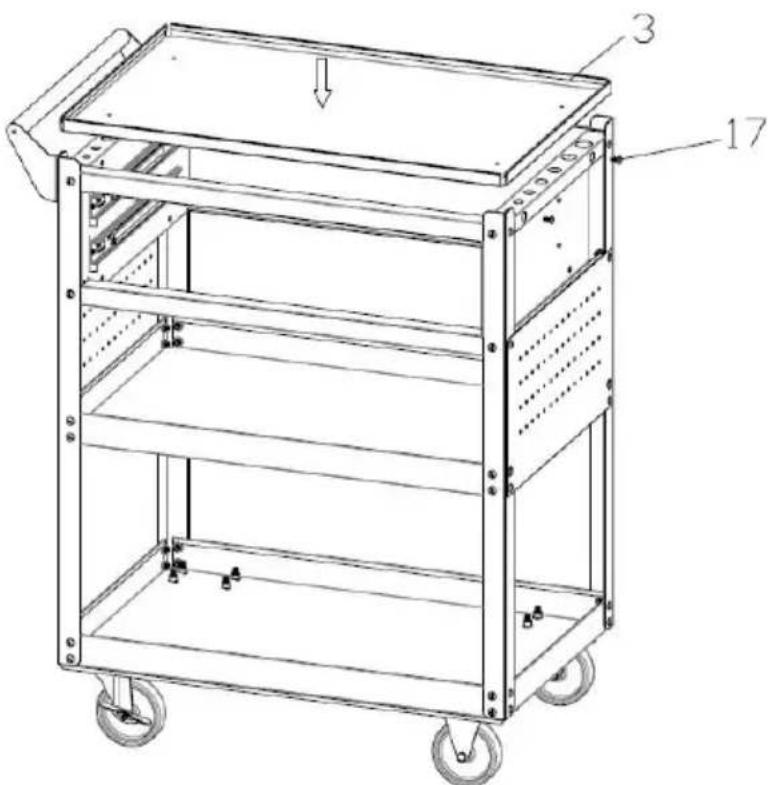

1. Sätt översta hyllan 3# som bilden visar och fixera med bult 17# och skru sedan åt alla bultar.

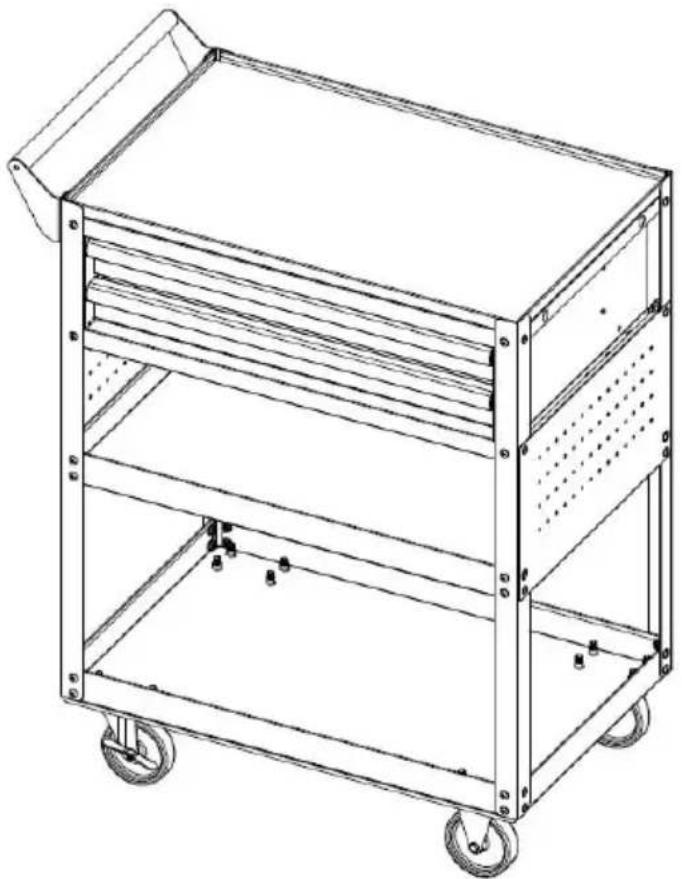

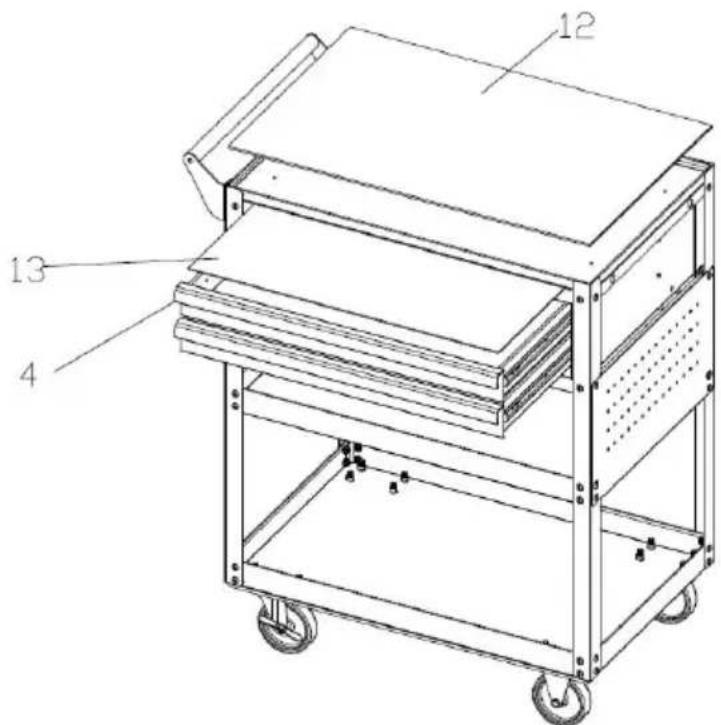

Steg 9 : Montera lådan 4# och EVA .

1. Dra ut kullagersliden s och sätt in lådan i den som bilden visar, sätt sec EVA 12# och Drawer EVA 13# på deras plats.

Steg 10 : Monteringen är klar .

Obs: Dra inte åt skruvarna under installationen förrän alla delar ä installerade.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat www.vevor.com/support
