MANUAL DE USUARIO ETT03 Vevor
CARRITO DE HERRAMIENTAS
MODELO: ETT03
Soporte técnico y certificado de garantía electrónica
Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserved una interpretación clara de nuestro manual de usuario. La apariencia de producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software e nuestro producto.
LISTA DE PIEZAS DE MONTAJE
| Número | Descripción | Cantidad y | |
| 1 | Placa superior izqu |  | 1 |
| 2 | pieza de refuerzo | 4 | |
| 3 | Placa superior de |  | 1 |
| 4 | Placa reticulad |  | 3 |
| 5 | Panel colganti |  | 1 |
| 6 | de la presa |  | 2 |
| 7 | Porta tornillos |  | 1 |
| 8 | Gancho de a |  | 4 |
| Número | Descripción | Cantidad y | |
| 9 | Ganchillo [CSOW] | 4 | |
| 10 | Ruedas con frenos  | 2 | |
| 11 | Ruedas sin frenos  | 2 | |
| 12 | llave inglesa  | 1 | |
| 13 | M6x35 tornillo  | 24 | |
| 14 | M6x10 tornillo  | 8 | |
| 15 | tuerca  | 16 | |
| 16 | Porta llaves  | 1 | |
Consejos de seguridad:
- Coloque un paño suave o papel en el suelo antes del montaje para evi el suelo se deslice.

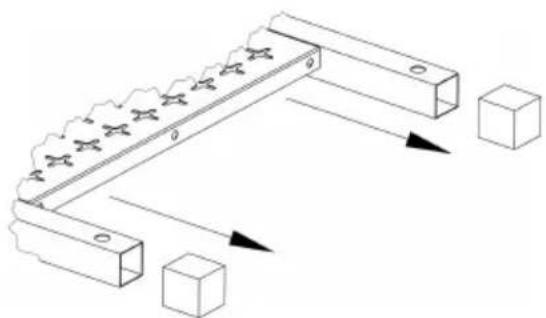

rayando las piezas. - Antes de la instalación, retire las tapas protectoras de goma del Compor superiores izquierdo y derecho , como se muestra en la imagen de la derec
- La carga máxima de cada capa después del ensamblaje es de 45 LBS.
- Los elementos de cada capa deben estar distribuidos uniformemente.

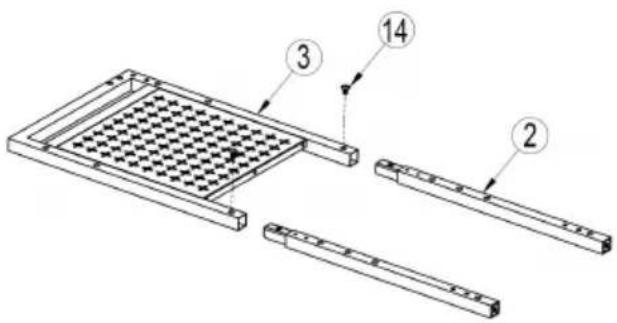

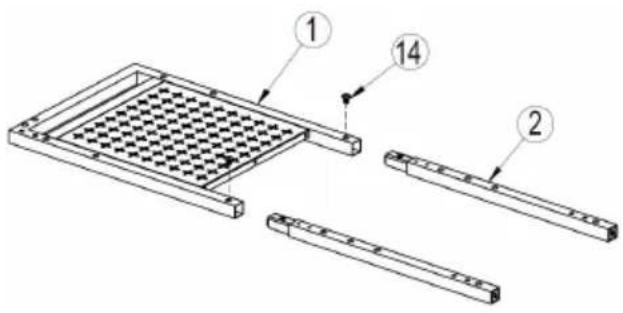

| Paso 1Conecte la parte “ 1” y la pa “ 2” con el tornillo “ 14”. | Paso 2Conecte la parte “ 3” y la “ 2” con el tornillo “ 14”. |
 |  |

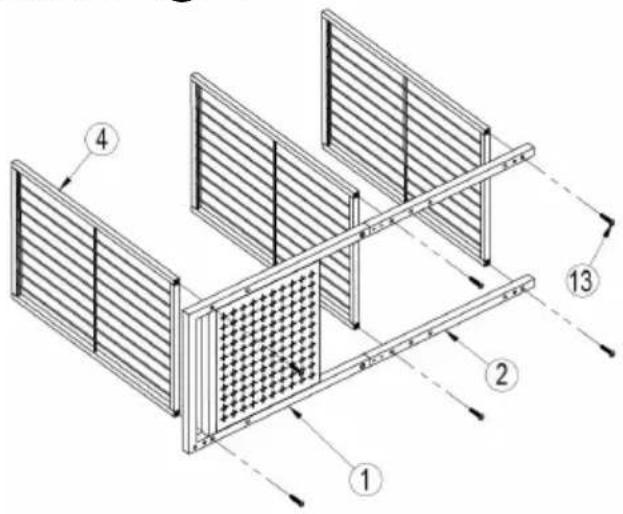

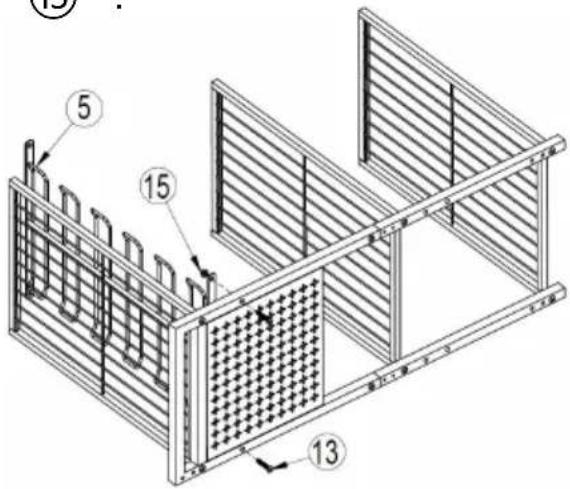

| Paso 3Coloque las piezas4” en el ensamblados “1” y 2” con tornillo “13”. | Paso 4Fije la pieza5” al conjunto co los tornillos 13” y las tuercas “ 15” |
 |  |

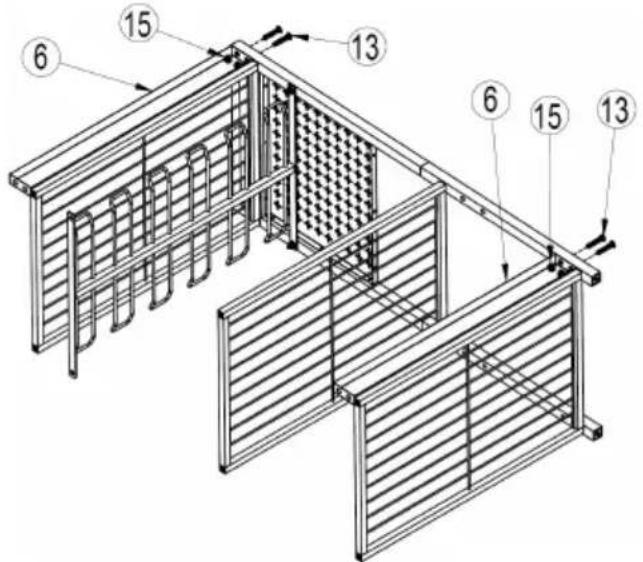

Paso 5
Fije la pieza⑥” al conjunto con los tornillos ⑬” y las tuercas “⑮”.

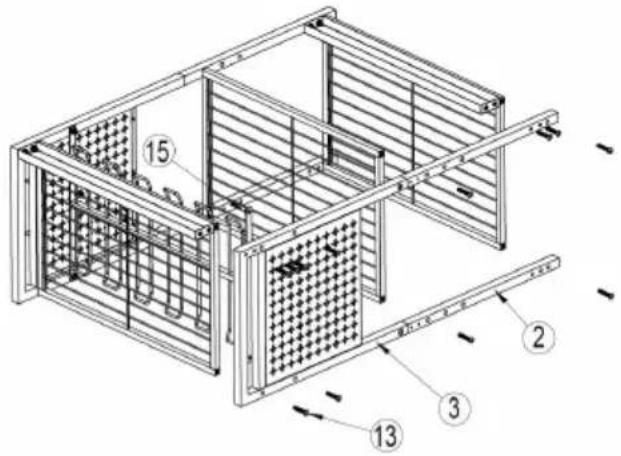

Repita los pasos 3 a 5 para conectar el kit de instalación d paso 2 al componente de instalación.

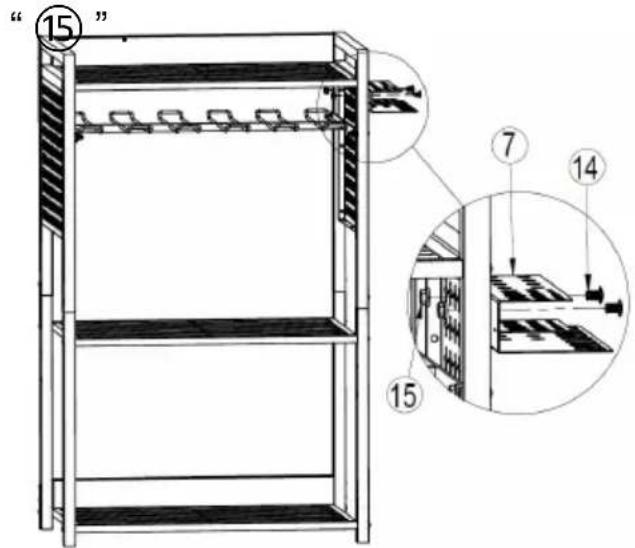

Fije la pieza ⑦ ” al conjunto co los tornillos “ ⑭ ” y las tuercas

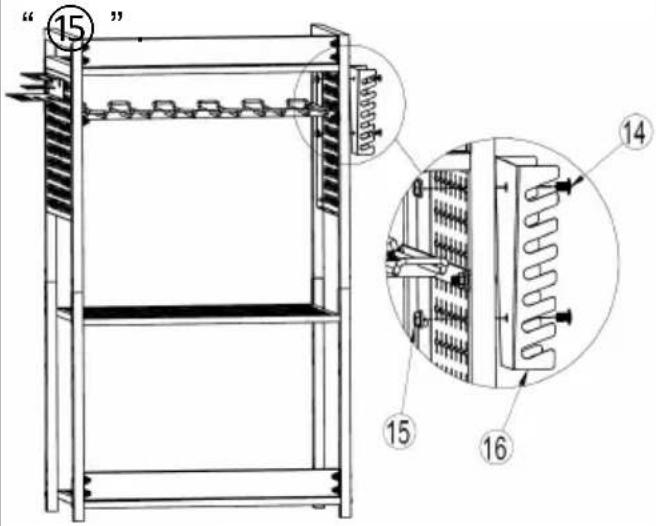

Fije la pieza ^16 ” al conjunto co los tornillos “ ^14 ” y las tuercas

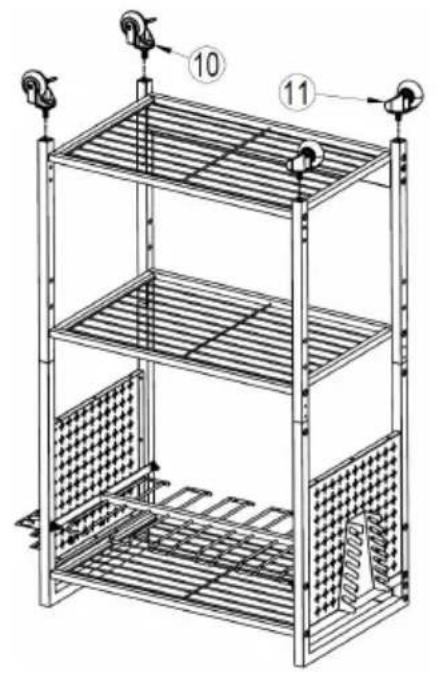

Instale las ruedas⑩“” y ⑪” en e conjunto con la llave⑫”.

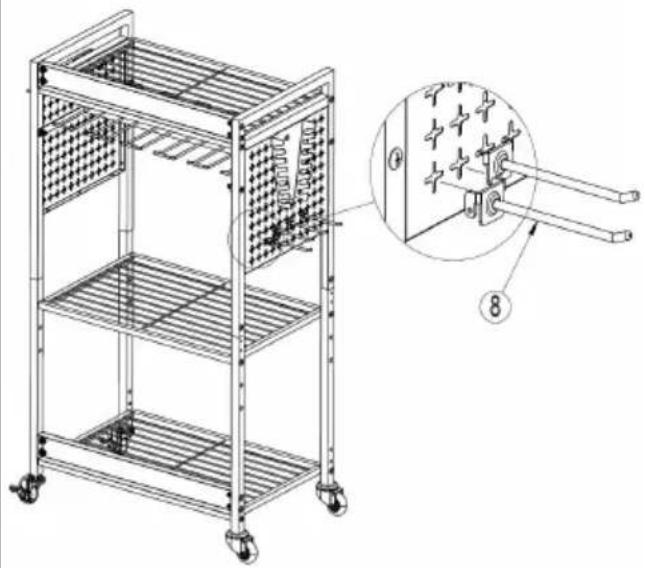

Instale la pieza⑧” en el conjunto como se muestra .

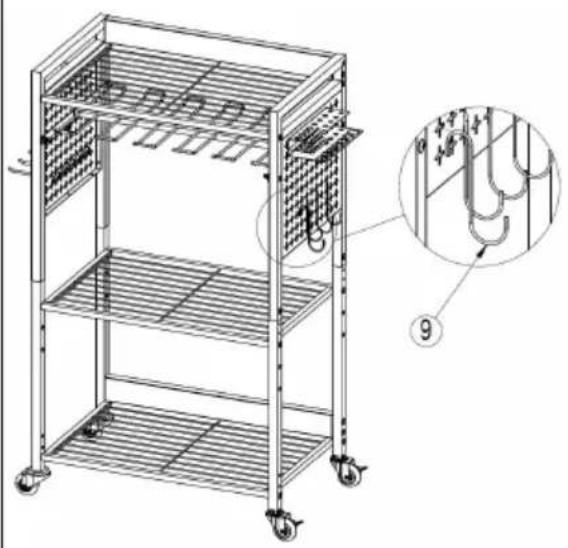

Instale la pieza⑨" en el conjunto como se muestra

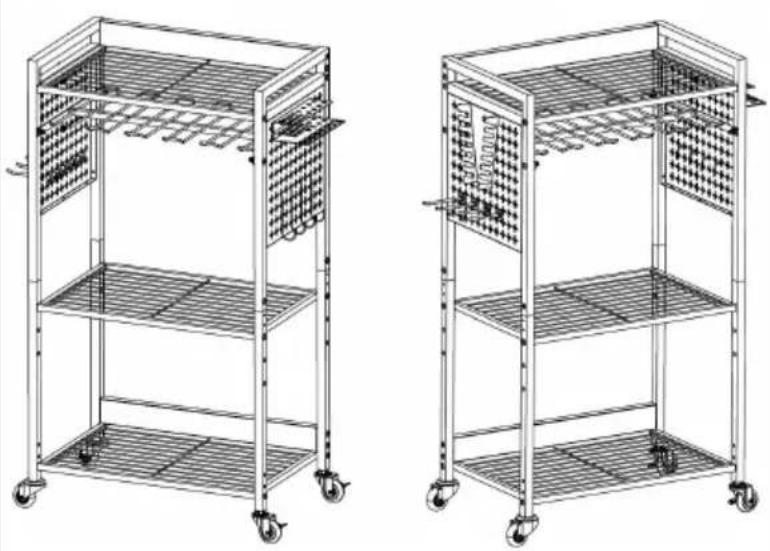

Instalación completa
Nota: Durante la instalación, no apriete los tornillos hasta que to las piezas estén instaladas.
PARÁMETRO
| MODELO | ETT0 3 |
| Tamaño del cuerpo del car | 56 0*3 5 0* 970 mm |
| Límite de carga total | 1 5 0 libras |
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shangai 200000 CN.
Importado a Australia: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Nueva Gales del Sur 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
