Marque	Vevor
Modèle	TZJ-01-02
Type de produit	Extenseur de bac de camion (accessoire automobile)
Matériau	Aluminium et plastique
Couleur	Noir
Dimensions (largeur réglable)	De 141 cm (55,5 pouces) à 173 cm (68 pouces)
Fonctions principales	Extension de la benne pour transporter des charges longues ; sécurisation par sangles sur le hayon
Capacité de charge maximale	200 lb (environ 90 kg) sur le hayon ouvert
Compatibilité véhicules	Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan, Chevrolet Silverado
Montage	Percer des trous dans le hayon, fixation par vis et supports
Pièces fournies	Pare-chocs, sangles, pivots, supports, tubes, vis, clés, gabarit de perçage, foret
Entretien et nettoyage	Nettoyer avec de l'eau savonneuse ; vérifier régulièrement l'état des sangles et des fixations
Sécurité	Ne pas dépasser 200 lb ; répartir la charge uniformément ; ne pas fixer la cargaison à l'extension ; toujours verrouiller les sangles avant de conduire
Réparabilité / pièces détachées	Les pièces (sangles, vis, supports) sont disponibles via le service après-vente Vevor
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - TZJ-01-02 Vevor

Comment assembler l'extenseur de bac Vevor TZJ-01-02 ?

Suivez les étapes 1 à 4 du manuel : démontez la pièce B avec la clé hexagonale, assemblez les pièces C et F, placez les sangles sur le tube central, puis fixez les tubes droits. Utilisez la clé fournie.

Quels camions sont compatibles avec le modèle TZJ-01-02 ?

Ce modèle est compatible avec les camions Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan et Chevrolet Silverado.

Quelle est la capacité de charge maximale ?

La capacité maximale est de 200 lb (environ 90 kg) sur le hayon ouvert. Il est impératif de répartir la charge uniformément et de ne pas fixer la cargaison à l'extension elle-même.

Comment installer l'extension sur le hayon ?

Utilisez le gabarit de perçage fourni pour marquer et percer trois trous de chaque côté du hayon avec un foret φ4,1 mm. Fixez les supports avec les vis et écrous, puis ajustez l'extension et verrouillez les sangles.

Dois-je percer la doublure de lit ?

Oui, si votre camion est équipé d'une doublure de lit, vous devez percer à travers celle-ci également, en utilisant le même foret φ4,1 mm.

Comment sécuriser l'extension avant de conduire ?

Abaissez l'extension sur le hayon ouvert, puis insérez les boucles de sangle dans les loquets du hayon et serrez les sangles. Vérifiez en tirant sur chaque sangle qu'elles sont bien verrouillées.

Que faire si la largeur de la benne n'est pas alignée avec le hayon ?

Un cadre noir en forme de U optionnel doit être installé pour compenser le décalage. Si la benne est sur la même ligne horizontale que le hayon, ce cadre n'est pas nécessaire.

Comment entretenir l'extenseur de bac ?

Nettoyez-le avec de l'eau savonneuse. Vérifiez régulièrement l'état des sangles, des vis et des pivots. Remplacez toute pièce usée ou endommagée.

L'extension peut-elle rester en place lorsque le hayon est fermé ?

Oui, vous pouvez basculer l'extension vers l'avant et fermer le hayon. Cela permet de maintenir les petites cargaisons organisées et protégées.

Où puis-je obtenir des pièces de rechange ou une assistance technique ?

Rendez-vous sur le site www.vevor.com/support pour obtenir des pièces détachées, le certificat de garantie électronique et une assistance technique.

MODE D'EMPLOI TZJ-01-02 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Modèle : TZJ-01-01/TZJ-01-02.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

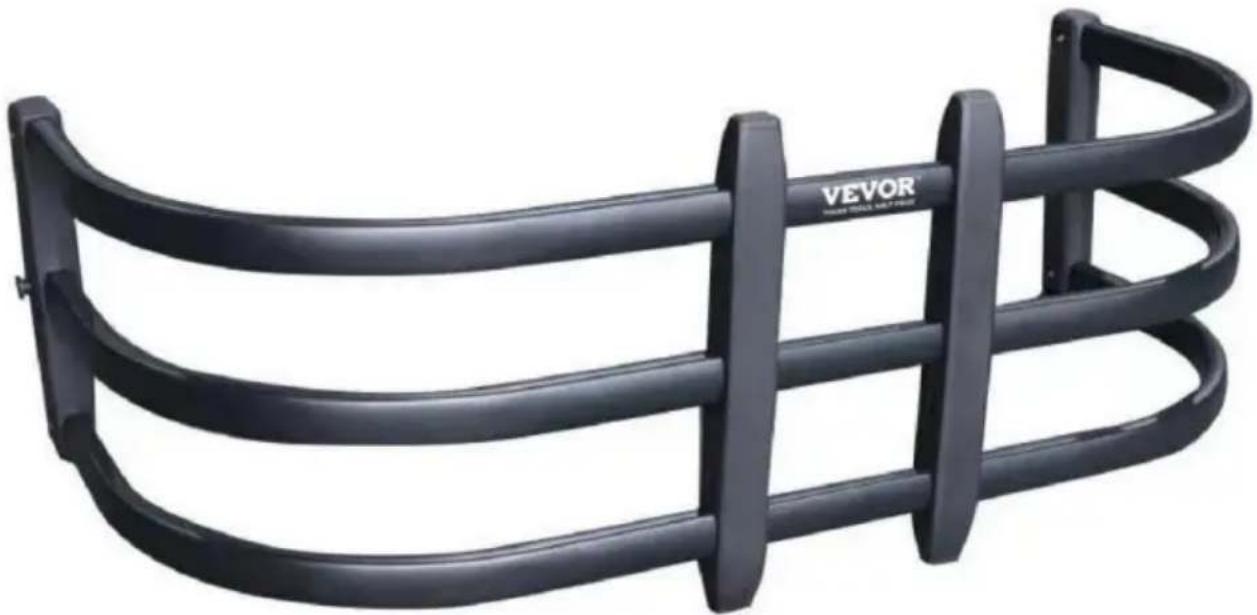

EXTENSEUR DE BAC DE CAMION

Modèle : TZJ-01-01/TZJ-01-02.

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, les utilisateurs doivent lire le Lisez attentivement le manuel d'instructions.

AVERTISSEMENT:

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements et

instructions peuvent entraîner la mort, des blessures corporelles ou des dommages matériels. propriété.

1. Respectez toutes les exigences du ministère des Transports (DOT) lors de l'utilisation ce produit.
2. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentré lors de la mise en place et l'utilisation de ce produit. Ne travaillez jamais sous l'influence de l'alcool, de drogues ou médicaments.
3. Lors de l'assemblage et de l'utilisation de ce produit, gardez la zone de travail propre et bien éclairée.

Gardez les spectateurs et les enfants hors de la zone de travail.

1. Habillez-vous convenablement. Ne portez jamais de vêtements amples ni de bijoux lorsque vous travaillez.

Maintenez les cheveux longs et gardez les cheveux, les vêtements et les gants loin des pièces mobiles.

1. Gardez toujours cette rallonge de benne de camion hors de portée des enfants.

2. Vérifiez que l'extension de benne du camion est en bon état avant de l'utiliser.

CONSERVEZ CES INSTRUCTIONS

Modèle	TZJ-01-01	TZJ-01-02
Gamme	51,6 à 64 pouces	55,5 à 68 pouces
Matériel	Aluminium, plastique
Couleur	Noir
Montage	Ligne de crête, Tacoma, Gladiator,Colorado/Canyon,Frontière, garde forestier	Ford SuperDuty, F150,Dodge Ram 1500/2500/3500,Toyota Tundra, Nissan Titan,Chevrolet Silverado

Lors du déballage de ce produit, vérifiez que les pièces répertoriées ci-dessous sont inclus et inspectez soigneusement tout dommage qui aurait pu survenir pendant le transport. Si une pièce est manquante ou endommagée, n'essayez pas de assembler ou utiliser le produit.

PAS	D'IMAGE	PARTIENOMBRE	QTY	PAS	D'IMAGE		PARTIENOMBRE	Qté
UN		Pare-chocsDroitAssemblée	2		J		Clé hexagonale	1
B		SangleBoucleAssemblée	2		K		Pare-chocs	2
C		PivoterDroitAssemblée	2		L		Écrou hexagonal M6	2
D		RapideMonterEnsemble de supports	2		M		Contre-écrou M5	8
ET		DroitTube	3		N		Foret φ4.1	1
F		Tube courbé	6		LE		Loquet de sangleInsérerf15	2
G		PhillipsVis à têteM5*20	8		P		Loquet de sangleInsérerf11	2
H		PhillipsTêteAutotaraudeuseg Vis5*16	20		Q		Foragemodèle	2
		Hexagonedouillecasquette de têtevisM6*40	2		R		Support	2

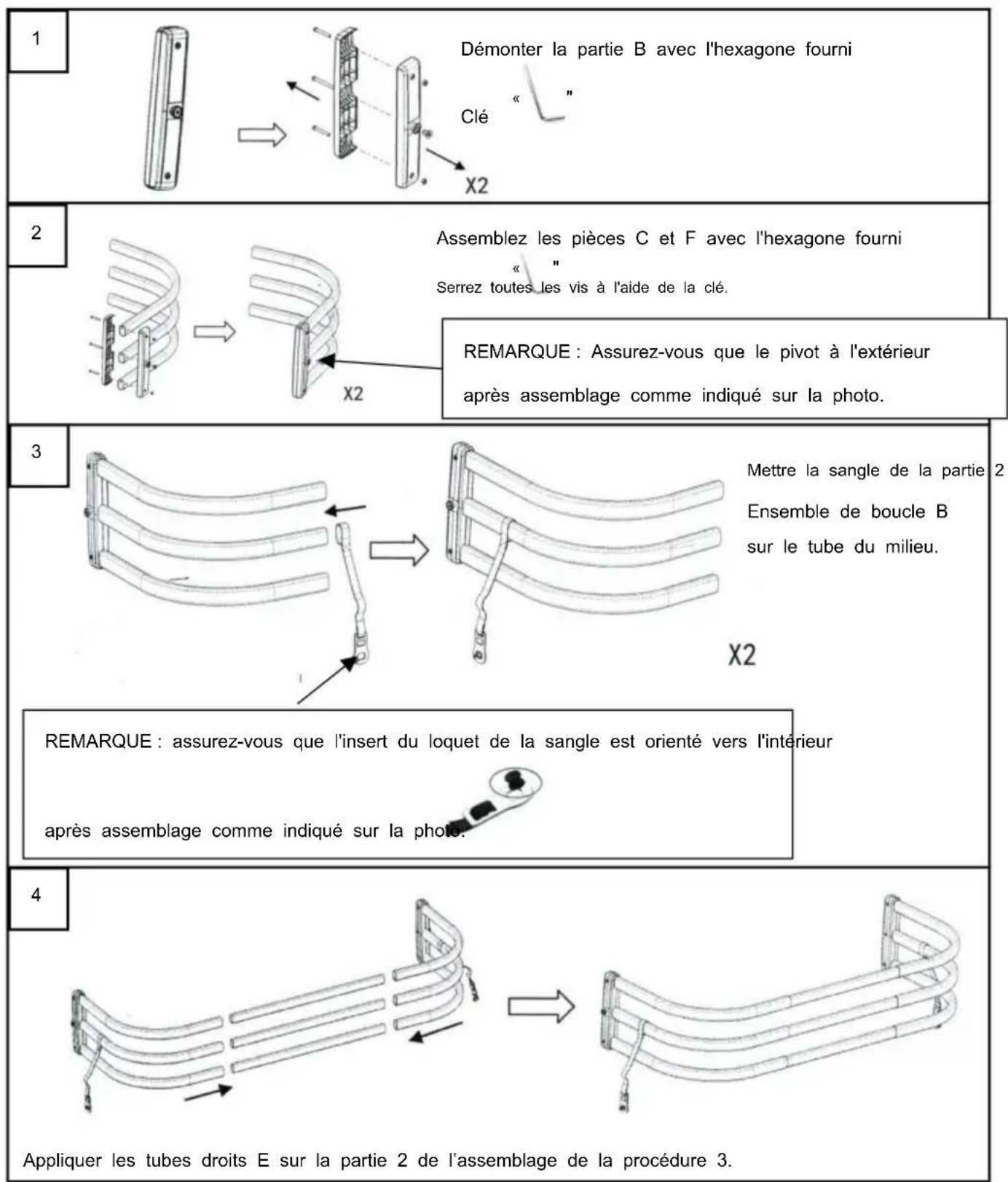

1. Procédures d'assemblage

2. Procédures d'installation

5

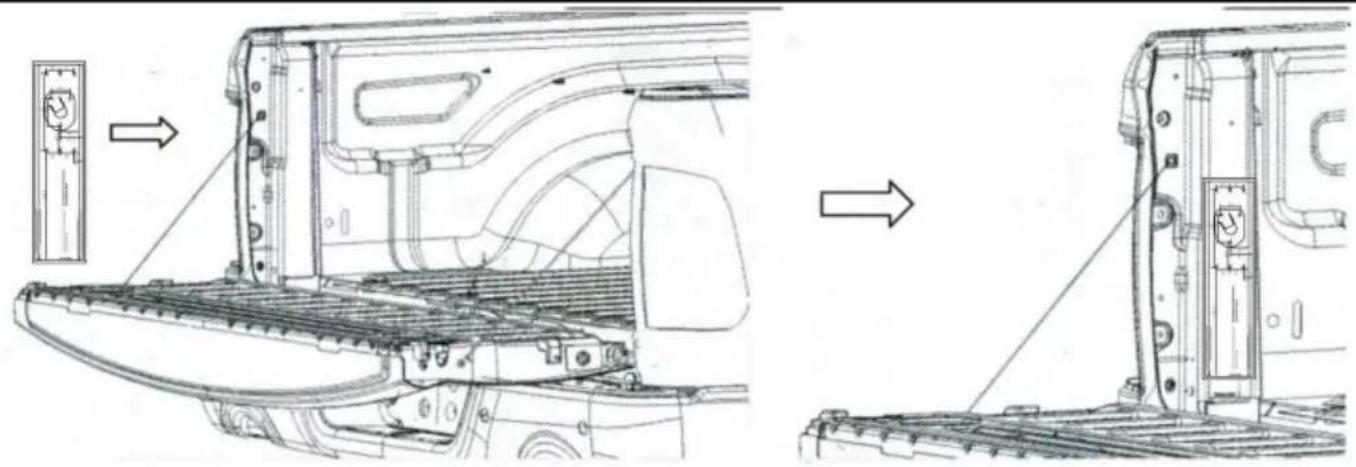

Ajustez et placez le gabarit de perçage Q sur le montant D du hayon et marquez les 3 trous de vis avec un marqueur des deux côtés

6

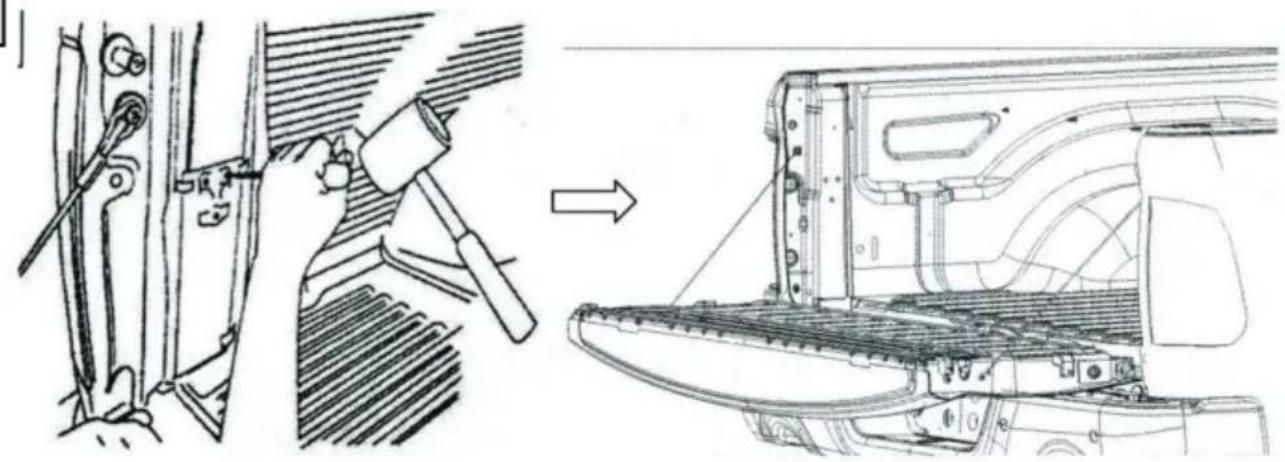

Utilisez le poinçon central pour marquer les trous de vis pour la préparation du perçage.

Utilisez une perceuse électrique et φ4.1

foret pour percer la tôle. Si

équipé d'une doublure de lit,

percez à travers la

doublure de lit comme

Bien.

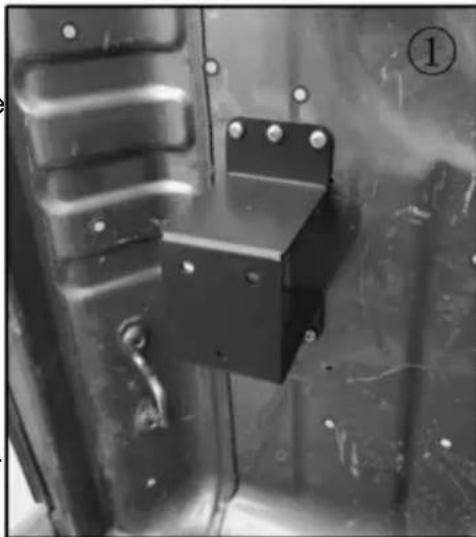

Fixer le support D avec vis H en utilisant un tournevis cruciforme vis

Conseils : Le cadre noir en forme de U est un accessoire optionnel. Si la largeur du

le chariot n'est pas sur le même ligne horizontale que le hayon, il doit être installé (comme indiqué sur la figure). Si la largeur du chariot est

sur la même horizontale ligne comme le hayon, il n'a pas besoin d'être installé.

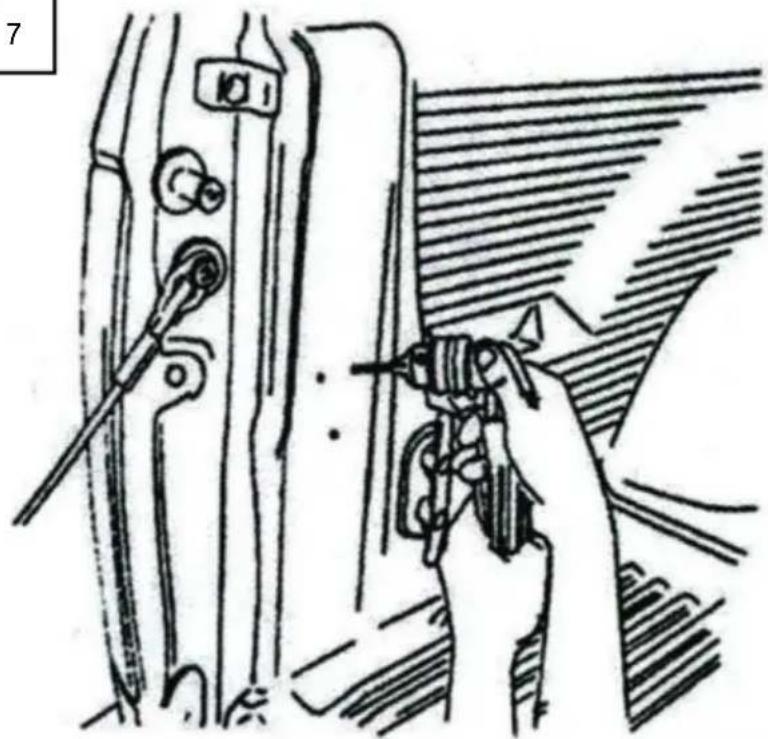

Utilisez une perceuse électrique et un foret φ4,1 pour percer la tôle. Si équipé

avec une doublure de lit, percez également à travers la doublure de lit.

Fixez le support R avec la vis H en utilisant une vis Phillips.

Fixez le support D avec la vis G et l'écrou M en utilisant une vis Phillips.

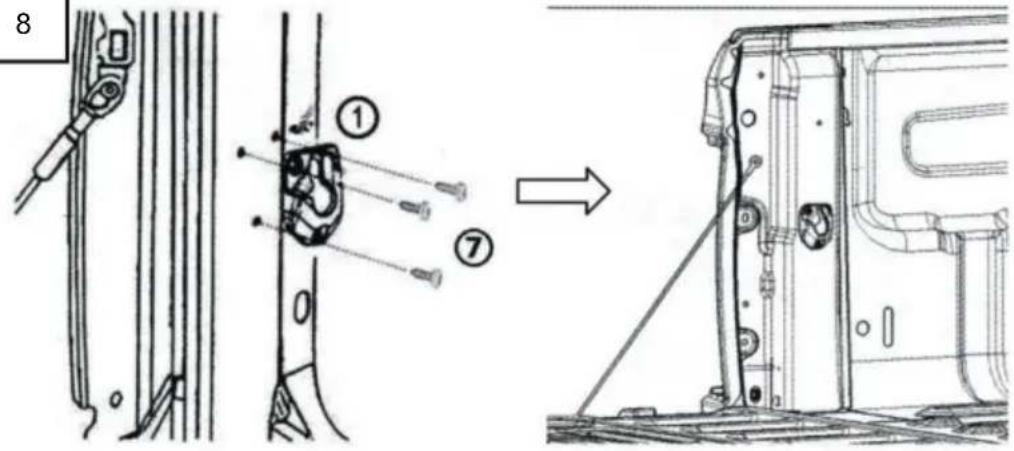

Conseils : l'insert de loquet de sangle est fourni en 2 tailles de diamètre, vous pouvez choisir de le fixer correctement installez votre loquet de hayon.

Retirez la vis avec un Pilote de tête Philips.

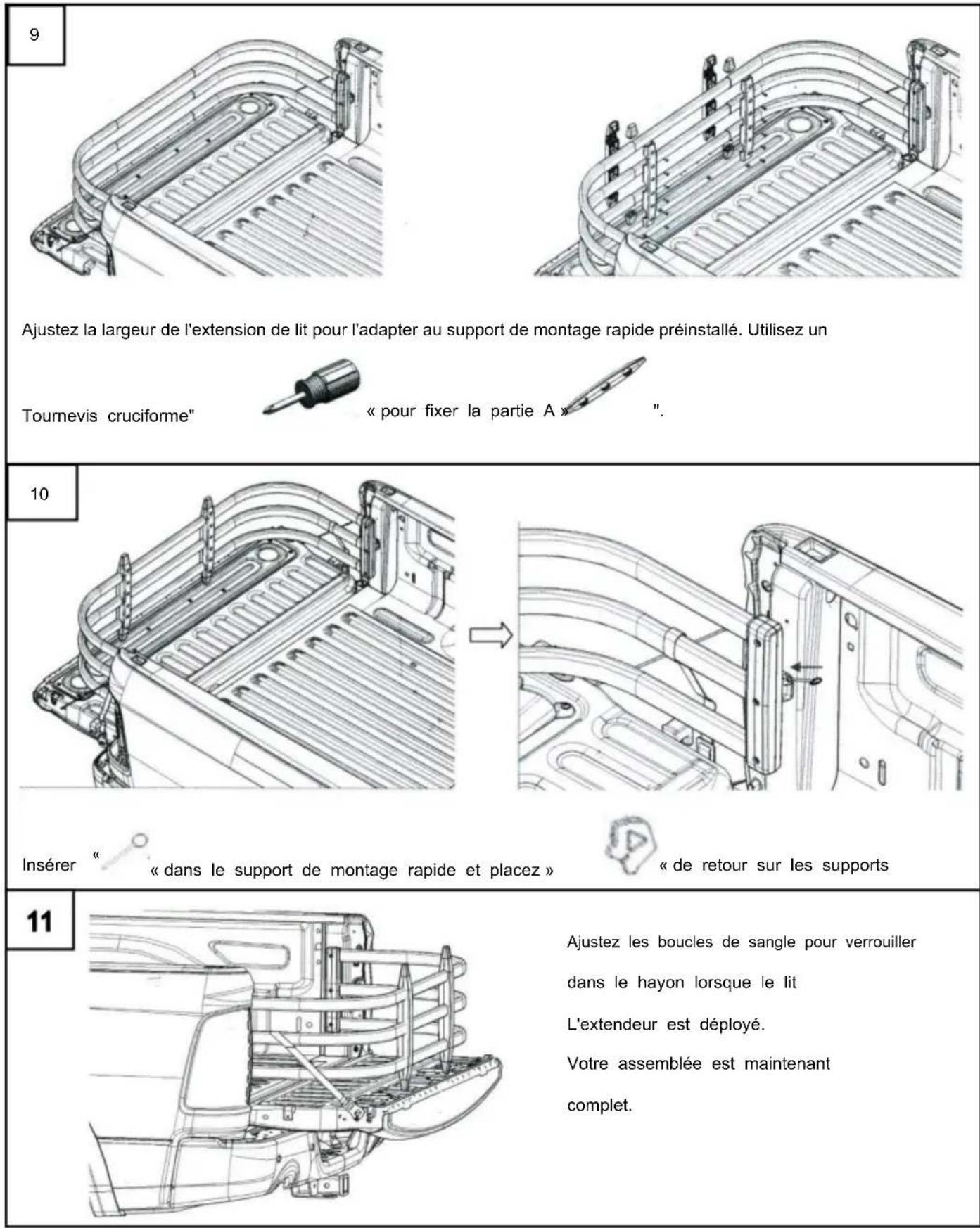

Lorsque l'extension de lit est à l'extrême arrière Positionnez la boucle vers le bas pour l'insérer dans le loquet du hayon. Serrez les sangles. Pour libérer, tirez sur la poignée du hayon. REMARQUE: Assurez-vous que les boucles sont correctement insérées dans les loquets en tirant sur les sangles après avoir inséré les deux boucles.

FONCTIONNEMENT DE L'EXTENSION DE LIT

Avec le hayon ouvert, placez les axes de pivot de l'extension de lit dans les supports de montage gauche et droit. Faites-le pivoter à 45° jusqu'à ce qu'il se mette en place, puis abaissez-le sur le hayon ouvert.

Dépliez l'extension de benne pour contenir la cargaison dans la benne du camion lorsque le hayon est ouvert. ATTENTION : Charge maximale de 200 lb sur le hayon ouvert. Répartissez toujours la cargaison de manière uniforme et fixez-la correctement à l'intérieur de la benne. Ne fixez pas la cargaison à l'extension de benne ou

au hayon. Avant de conduire, fixez l'extension de benne en verrouillant les boucles de sangle fournies dans les loquets du hayon du camion. Pour la libérer, tirez sur la poignée du hayon. REMARQUE : Assurez-vous que les deux boucles sont correctement verrouillées dans les loquets en tirant sur chaque sangle.

Basculez l'extension de lit vers l'avant et fermez le hayon pour protéger les petites cargaisons et organisé.
