BEDIENUNGSANLEITUNG TZJ-01-02 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

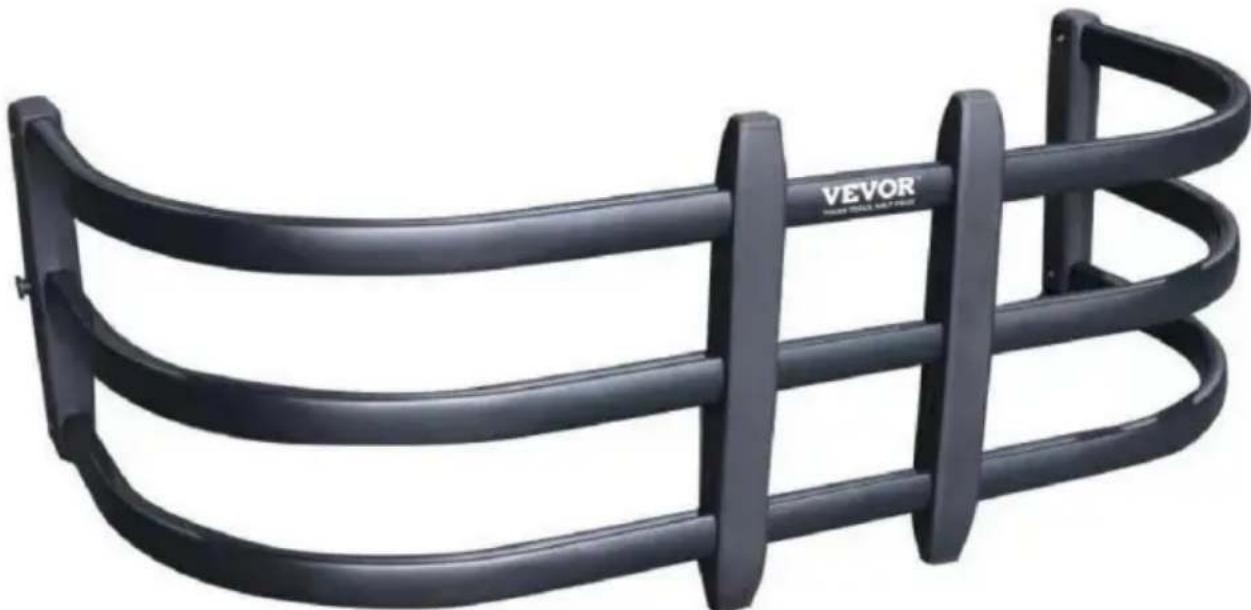

Ladeflächenverlängerung

MODELL:TZJ-01-01/TZJ-01-02

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ladeflächenverlängerung

MODELL:TZJ-01-01/TZJ-01-02

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, müssen Benutzer die

Lesen Sie die Bedienungsanleitung sorgfältig durch.

WARNUNG:

Lesen Sie das Handbuch vollständig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Die Nichtbeachtung dieser Warnungen und

Anweisungen können zu Tod, Verletzungen oder zur Beschädigung wertvoller

Eigentum.

1. Beachten Sie alle Anforderungen des Department of Transportation (DOT) bei der Verwendung dieses Produkt.
2. Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie aufmerksam und konzentriert beim Einrichten und die Verwendung dieses Produkts. Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamente.
3. Halten Sie während der Montage und Verwendung dieses Produkts Ihren Arbeitsbereich sauber und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.
4. Kleiden Sie sich angemessen. Tragen Sie bei der Arbeit niemals weite Kleidung oder Schmuck. Binden Sie lange Haare zusammen und halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern.
5. Bewahren Sie diese Ladeflächenverlängerung immer außerhalb der Reichweite von Kindern auf.
6. Überprüfen Sie vor der Verwendung, ob die Ladeflächenverlängerung in gutem Zustand ist.

BEWAHREN SIE DIESE ANLEITUNG AUF

PRODUKTPARAMETER

Modell	TZJ-01-01	TZJ-01-02
Reichweite	51,6~64 Zoll	55,5~68 Zoll
Material	Aluminium, Kunststoff
Farbe	Schwarz
Ausstattung	Ridgeline, Tacoma, Gladiator,Colorado/Canyon,Grenze, Ranger	Ford SuperDuty,F150,Dodge Ram 1500/2500/3500,Toyota Tundra, Nissan Titan,Chevrolet Silverado

MONTAGEVORBEREITUNG

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile sind im Lieferumfang enthalten und prüfen Sie sorgfältig auf eventuelle Schäden während des Transports. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenbauen oder verwenden.

KEIN	BILD	TEIL NUMMER	MENGE	KEIN BILD		TEIL NUMMER	Menge
A		Stoßstange Aufrecht Montage	2		J		Inbusschlüssel
B		Gurt Schnalle Montage	2		K		Stoßstange
C		Drehpunkt Aufrecht Montage	2		M		Sechskantmutter M6 2
D		Schnell Montieren Halterungssatz	2		M		Kontermutter M5 8
UND		Gerade Rohr	3		N		Bohrer 4.1
F		Gebogenes Rohr	6		DER		Riemenverschluss Einfügen f15
G		Phillips Kopfschraube M5*20	8		P		Riemenverschluss Einfügen f11

H		PhillipsKopfSelbstschneidendesg Schraube5*16	20		Q		BohrenVorlage	2
		HexagonBuchseKopfkappeschraubenM6*40	2		R		Klammer	2

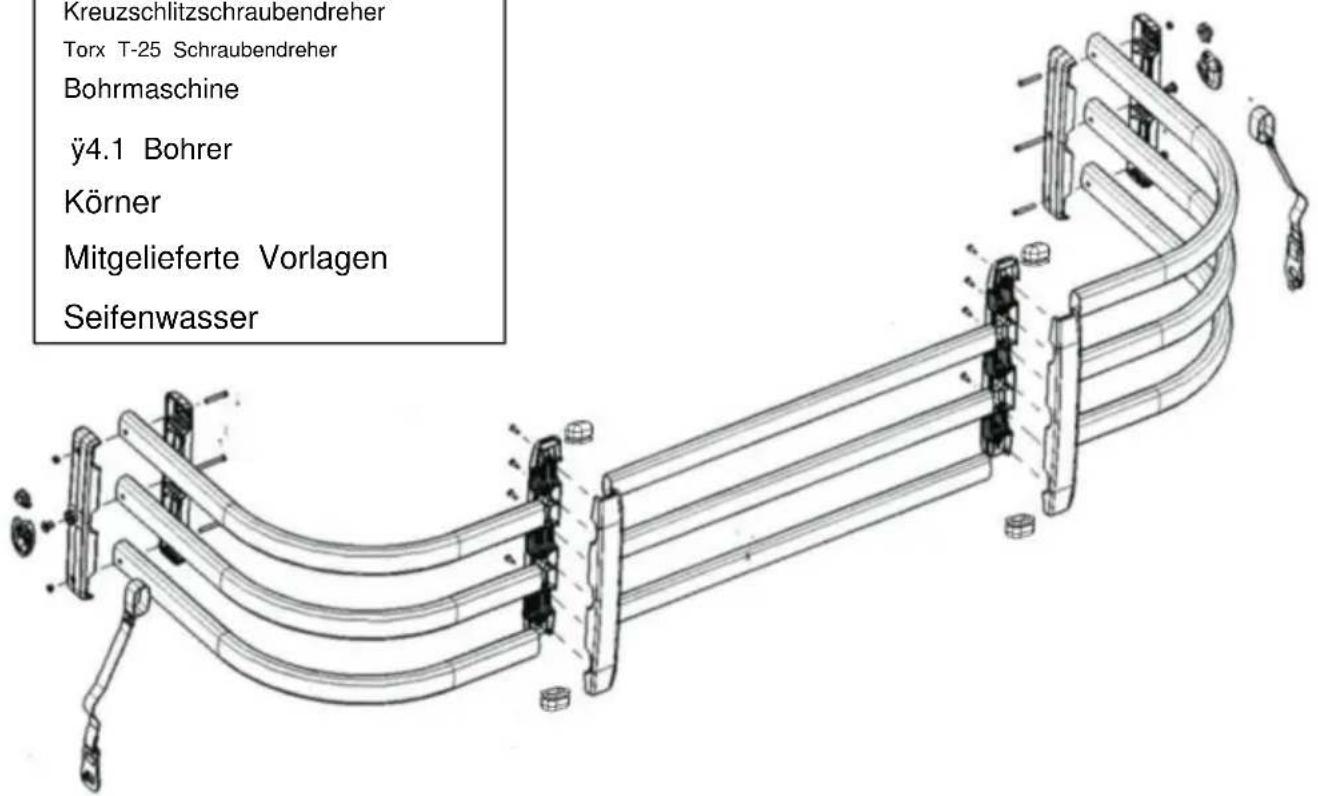

PRODUKTMONTAGE EXPLODIERTE DARSTELLUNG

BENÖTIGTES WERKZEUG

Kreuzschlitzschraubendreher

Torx T-25 Schraubendreher

Bohrmaschine

ÿ4.1 Bohrer

Körner

Mitgelieferte Vorlagen

Seifenwasser

Kreuzschlitzschraubendreher Torx T-25 Schraubendreher Bohrmaschine ÿ4.1 Bohrer Körner Mitgelieferte Vorlagen Seifenwasser

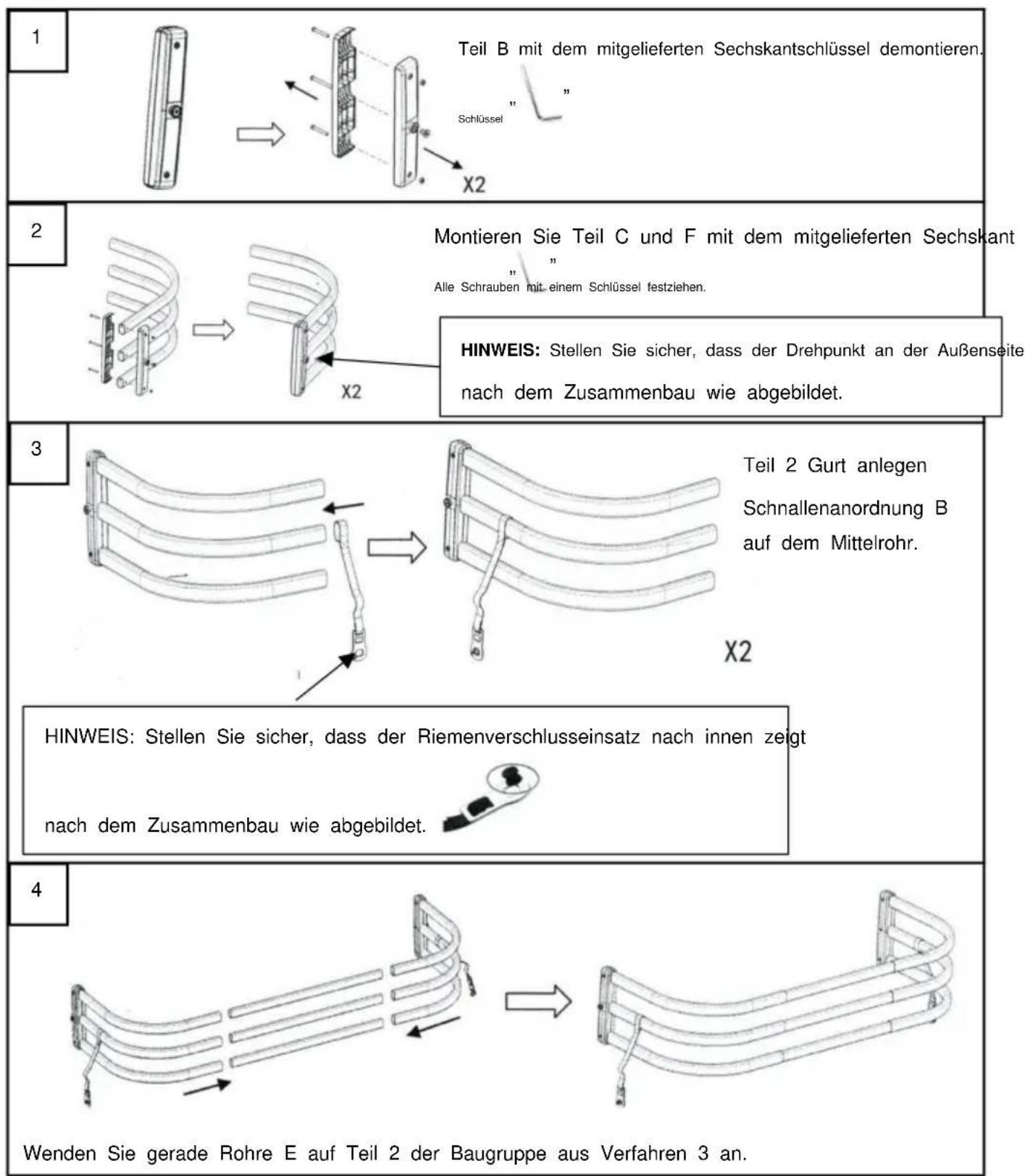

1. Montageverfahren

1 Teil B mit dem mitgelieferten Sechskantschlüssel demontieren. Schlüssel X2 2 Montieren Sie Teil C und F mit dem mitgelieferten Sechskant " " Alle Schrauben mit einem Schlüssel festziehen. HINWEIS: Stellen Sie sicher, dass der Drehpunkt an der Außenseite nach dem Zusammenbau wie abgebildet. 3 Teil 2 Gurt anlegen Schnallenanordnung B auf dem Mittelrohr. X2 HINWEIS: Stellen Sie sicher, dass der Riemenverschlusseinsatz nach innen zeigt nach dem Zusammenbau wie abgebildet. 4 Wenden Sie gerade Rohre E auf Teil 2 der Baugruppe aus Verfahren 3 an.

2. Installationsverfahren

5

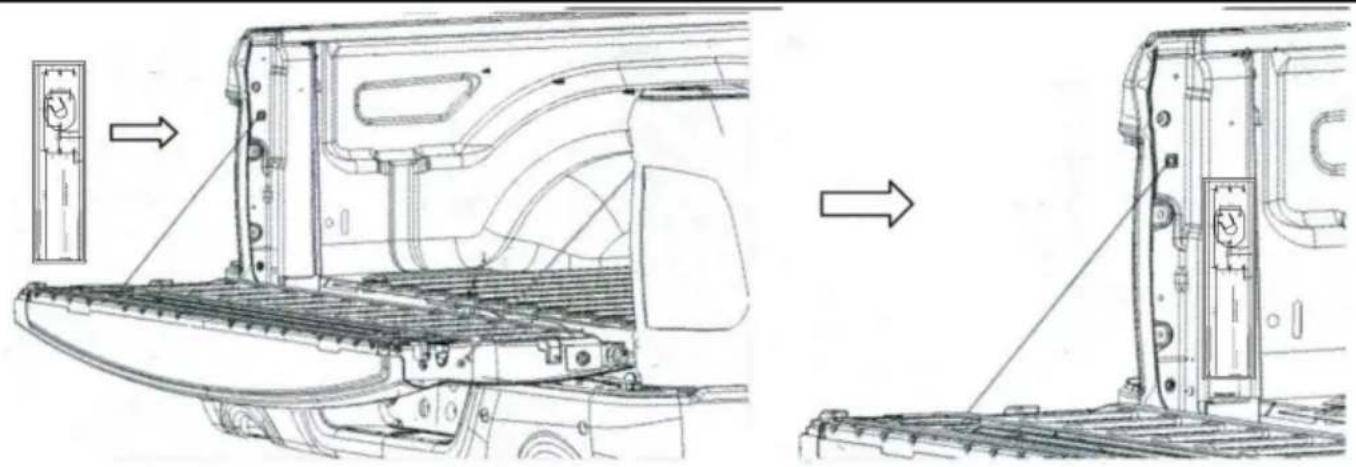

Passen Sie die Bohrschablone Q an, platzieren Sie sie an der D-Säule der Heckklappe und markieren Sie die 3 Schraubenlöcher mit einem Stift auf beiden Seiten.

6

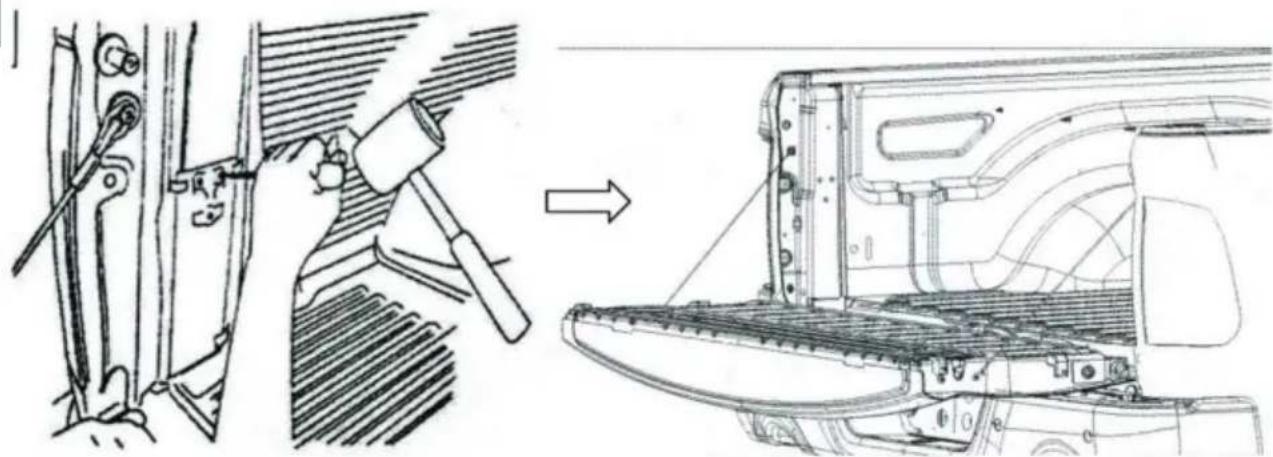

Markieren Sie mit dem Körner die Schraubenlöcher zur Vorbereitung der Bohrung.

7

Verwenden Sie eine Bohrmaschine und 4.1
Bohrer, um durch das Blech zu
bohren. Wenn Sie mit einer
Bettauskleidung ausgestattet
sind, bohren Sie durch die Bettauskleidung wie Also.

Halterung D befestigen

mit Schraube H mit

einem Kreuzschlitz

schrauben

Tipps: Der schwarze U-Rahmen

ist ein optionales Zubehör.

Wenn die Breite des

Wagen ist nicht auf dem gleiche horizontale Linie wie die Heckklappe muss installiert werden (wie in der Abbildung gezeigt). Wenn die Breite des Wagens auf der gleichen horizontalen Linie wie die Heckklappe, es muss nicht sein installiert.

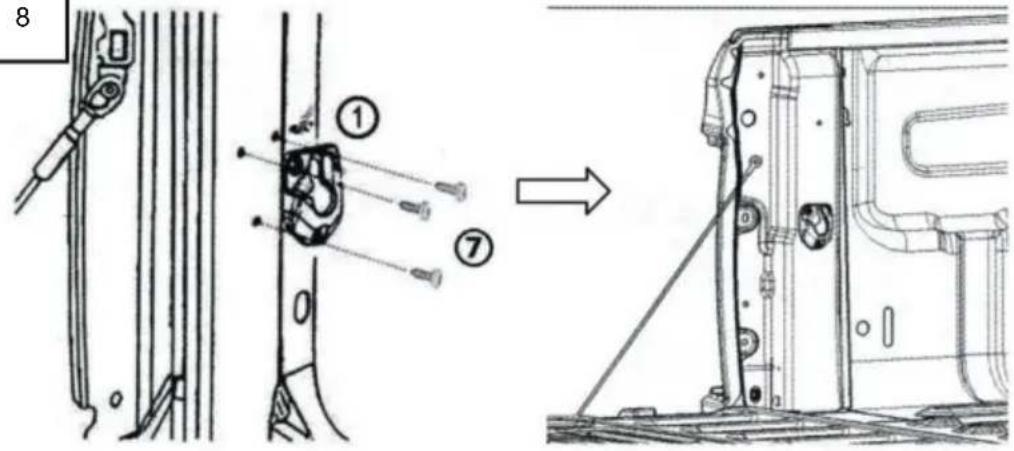

Verwenden Sie eine Bohrmaschine und einen y4.1-Bohrer, um durch das Blech zu bohren.

Bohren Sie bei einer Ladeflächenauskleidung auch durch die Ladeflächenauskleidung.

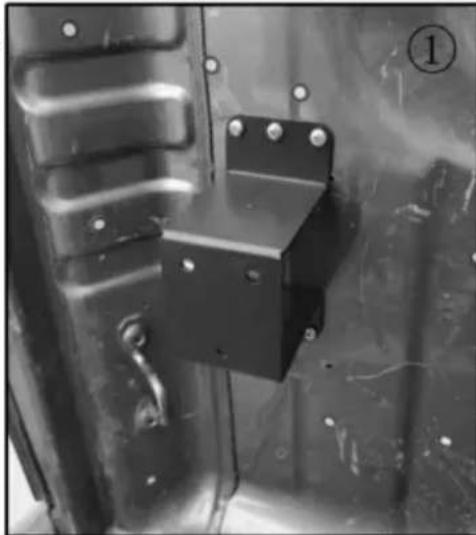

Befestigen Sie Halterung R mit Schraube H, indem Sie eine Kreuzschlitzschraube verwenden.

Befestigen Sie Halterung D mit Schraube G und Mutter M mithilfe einer Kreuzschlitzschraube.

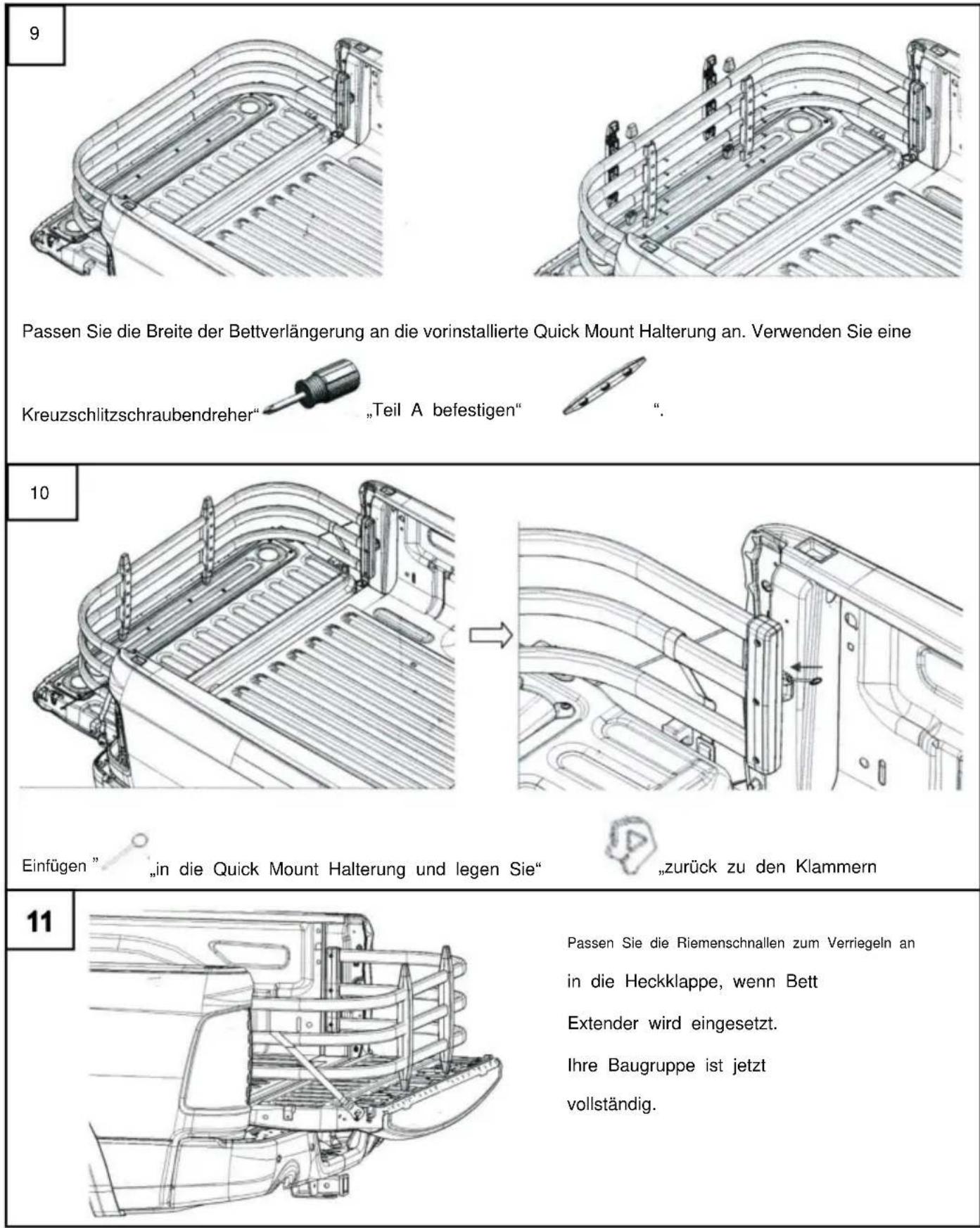

9 Passen Sie die Breite der Bettverlängerung an die vorinstallierte Quick Mount Halterung an. Verwenden Sie eine Kreuzschlitzschraubendreher" „Teil A befestigen" . 10 Einfügen " „in die Quick Mount Halterung und legen Sie" „zurück zu den Klammern 11 Passen Sie die Riemenschnallen zum Verriegeln an in die Heckklappe, wenn Bett Extender wird eingesetzt. Ihre Baugruppe ist jetzt vollständig.

Tipps: Strap Latch Insert wird in 2 Durchmessergrößen geliefert, Sie können wählen, um richtig
Passen Sie Ihren Heckklappenriegel an.

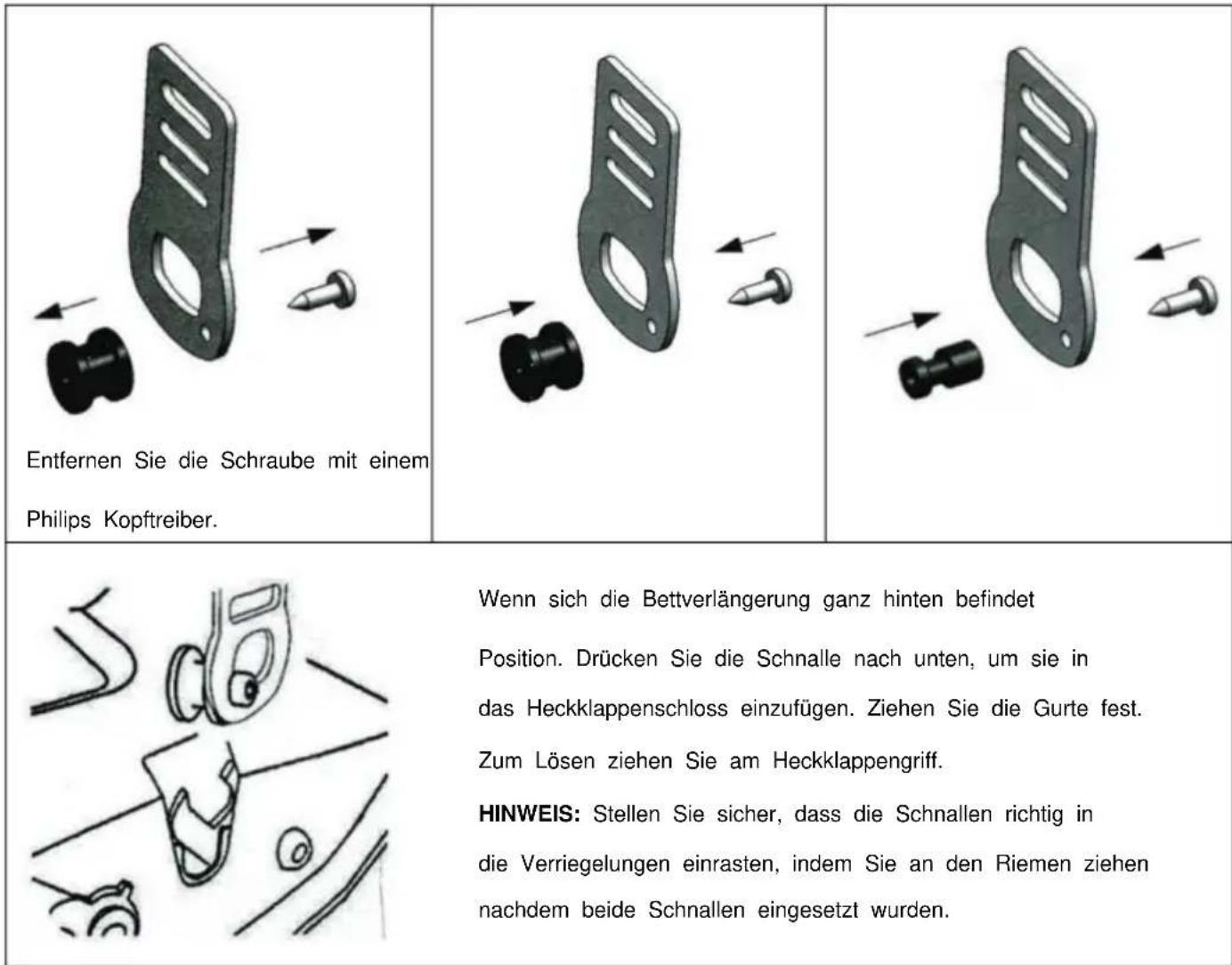

Entfernen Sie die Schraube mit einem Philips Kopftreiber. Wenn sich die Bettverlängerung ganz hinten befindet Position. Drücken Sie die Schnalle nach unten, um sie in das Heckklappenschloss einzufügen. Ziehen Sie die Gurte fest. Zum Lösen ziehen Sie am Heckklappengriff. HINWEIS: Stellen Sie sicher, dass die Schnallen richtig in die Verriegelungen einrasten, indem Sie an den Riemen ziehen nachdem beide Schnallen eingesetzt wurden.

BETRIEB DER BETTVERLÄNGERUNG

ÿ Setzen Sie bei geöffneter Heckklappe die Drehzapfen der Ladeflächenverlängerung in die linken und rechten Montagehalterungen ein. Drehen Sie sie um 45 Grad, bis sie einrasten, und senken Sie dann die geöffnete Heckklappe darauf ab.
ÿ Klappen Sie die Ladeflächenverlängerung aus, um Ladung in der Ladefläche zu halten, wenn die Heckklappe geöffnet ist. ACHTUNG: Maximale Belastung der geöffneten Heckklappe: 200 lb. Verteilen Sie die Ladung immer gleichmäßig und sichern Sie sie ordnungsgemäß in der Ladefläche. Sichern Sie Ladung nicht an der Ladeflächenverlängerung oder der Heckklappe.
ÿ Sichern Sie die Ladeflächenverlängerung vor der Fahrt, indem Sie die mitgelieferten Gurtschnallen in die Heckklappenverriegelungen des Trucks einrasten lassen. Ziehen Sie zum Lösen am Heckklappengriff. HINWEIS: Stellen Sie sicher, dass beide Schnallen ordnungsgemäß in den Verriegelungen eingerastet sind, indem Sie an jedem Gurt ziehen.

ÿ Klappen Sie die Bettverlängerung nach vorne und schließen Sie die Heckklappe, um kleinere Ladung sicher aufzubewahren und organisiert.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

Büro mit beschränkter Haftung 147, Centurion House, London

Straße, Staines-upon-Thames, Surrey, TW18 4AX

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329

Frankfurt am Main.
