TK-4.75A-1 - Autozubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Kupplungsaufnahme mit Schäkel (Shackle Mount Receiver Hitch)
Marke	Vevor
Modell	TK-4.75A-1
Material	Aluminiumlegierung 6061-T6
Arbeitslastgrenze (WLL)	7,25 Tonnen (16.000 lb)
Prüflast (Aufnahme)	24 Tonnen (52.900 lb)
Aufnahmegröße	2 Zoll (5,08 cm)
Lochkonfiguration	1 horizontales Loch + 1 vertikales Loch
Arbeitsstiftdurchmesser	5/8 Zoll (15,875 mm)
Sicherheitsstiftdurchmesser	5/8 Zoll (15,875 mm)
Hauptfunktionen	Ziehen schwerer Lasten, sichere Befestigung des Schäkels
Installation	In den Anhängeraufnahmerohr des Fahrzeugs einführen und mit einem Stift verriegeln
Wartung	Regelmäßig die Schrauben und Sicherheitsstifte prüfen; abgenutzte oder beschädigte Teile ersetzen
Reinigung	Mit einem trockenen Tuch abwischen; korrosive Produkte vermeiden
Sicherheit	Die Tragfähigkeit niemals überschreiten; vor Gebrauch prüfen; sicherstellen, dass das Fahrzeug kompatibel ist
Ersatzteile	Anhängerbolzen Ø5/8\", Federclip, Anhängerschloss
Reparierbarkeit	Ersatzteile separat erhältlich; Austausch verschlissener Komponenten
Allgemeine Informationen	Geeignet für Fahrzeuge mit 2-Zoll-Aufnahme; hergestellt in China; Garantie und Support unter www.vevor.com/support

Häufig gestellte Fragen - TK-4.75A-1 Vevor

Wie hoch ist das maximale Gewicht, das die Aufnahme TK-4.75A-1 tragen kann?

Die Arbeitslastgrenze (WLL) beträgt 7,25 Tonnen (16.000 lb). Diese Grenze niemals überschreiten.

Aus welchem Material besteht die Aufnahme?

Sie besteht aus Aluminiumlegierung 6061-T6 und bietet ein gutes Festigkeits-Gewichts-Verhältnis.

Welche Größe hat die Aufnahme?

Die Aufnahme hat die Größe 2 Zoll (5,08 cm), Standard für die meisten Fahrzeuge.

Wie installiert man die Kupplungsaufnahme?

Führen Sie die Aufnahme in das Anhängeraufnahmerohr des Fahrzeugs ein und verriegeln Sie sie mit einem passenden Anhängerbolzen (Ø5/8") und einem Federclip für zusätzliche Sicherheit.

Welche Sicherheitsvorkehrungen sollte ich vor dem Ziehen treffen?

Stellen Sie sicher, dass alle Schrauben und Stifte fest angezogen sind, das Gewicht des Anhängers die Kapazität des Fahrzeugs und der Aufnahme nicht überschreitet, und überprüfen Sie auf Risse in Schweißnähten oder abgenutzte Teile.

Wie wartet man die Aufnahme?

Überprüfen Sie regelmäßig den Zustand der Stifte und Schrauben. Ersetzen Sie beschädigte Teile sofort. Überlasten Sie die Ausrüstung nicht.

Kann ich diese Aufnahme mit jedem Fahrzeug verwenden?

Sie ist kompatibel mit Fahrzeugen, die eine 2-Zoll-Aufnahme haben. Stellen Sie auch sicher, dass die Anhängelast Ihres Fahrzeugs ausreicht.

Was ist der Unterschied zwischen den Modellen TK-4.75A-1 und TK-4.75S-1?

Der TK-4.75A-1 besteht aus Aluminium (Legierung 6061-T6), während der TK-4.75S-1 aus Stahl besteht. Die Tragfähigkeiten unterscheiden sich geringfügig.

Wo finde ich Ersatzteile wie Stifte?

Ersatzteile (Stifte, Clips) sind bei Vevor oder autorisierten Händlern erhältlich. Besuchen Sie die Website www.vevor.com/support.

Was tun, wenn ein Teil defekt ist?

Ersetzen Sie defekte Teile sofort. Beschädigte Teile können zu Körperverletzungen oder Sachschäden führen. Kontaktieren Sie den Vevor-Kundendienst.

BEDIENUNGSANLEITUNG TK-4.75A-1 Vevor

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

SCHÄKELKUPPLUNGSEMPFÄNGER

MODELL: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Stellen Sie sicher, dass Ihr Fahrzeug mit dem Empfänger kompati ist und wählen Sie den Empfänger mit dem entsprechenden Lastbereid aus.

2. Befolgen Sie die Anweisungen zum Abschleppen in der Bedienungsanleitung des Fahrzeugs.

3. Überprüfen Sie vor der Verwendung die gesamte Zugausrüstung a gerissene Schweißnähte, fehlende oder verschlissene Teile und lockere Schrauben.

4. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast. Die Nennwerte des Montagesystems sollen die Leistungsfähigkeit des Produkts darstellen und spiegeln in keiner Weise die Nennwerte oder die Kapazität des Schleppsystems wider, mit dem verwendet wird. Dem Verbraucher oder Betreiber wird dringend empfohlen, sich über die Nennwerte der verschiedenen Komponenten c Abschleppsystems zu informieren und niemals die Grenzwerte der verwendeten Komponente mit der niedrigsten Nennleistung zu überschreiten.

5. Defektes Zubehör sollte umgehend ausgetauscht werden. Defektes Zubehör kann zu Personen- und Sachschäden führen.

6. Während der Nutzungsdauer muss das Zubehör auf Abnutzung, Risse und andere Beschädigungen überprüft werden.

7. Bitte achten Sie darauf, dass die Verwendung innerhalb des siche Arbeitslastgrenzenbereichs erfolgt!

MODEL AND PARAMETERS

Modell	TK-2A
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapaz
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-1
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel/Empfänger: 20 Tonnen (44100 Pfur
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-8S
Arbeitslastgrenze	5 Tonnen (11000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertikaLoch;
Material	Stahl

Modell	TK-4.75A-1
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Empfänger: 24 Tonnen (52900 Pfund Kapazität)
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertika Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75A-2
Arbeitslastgrenze	7,25 Tonnen (16.000 Pfund Kapazität)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (65900 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 2 Löcher + vert 1 Loch;
Material	Aluminiumlegierung 6061-T6

Modell	TK-4.75S-2
Arbeitslastgrenze	7,7 Tonnen (17.000 Pfund/Die empfohlene Verwendung beträgt 13.000–14.000 Pfund.)
Bruchfestigkeitsgrenze	Schäkel: 29,9 Tonnen (66.000 Pfund Kapazi
Parameter	2-Zoll-Empfänger; horizontal 1 Loch + vertik Loch;
Material	Stahl

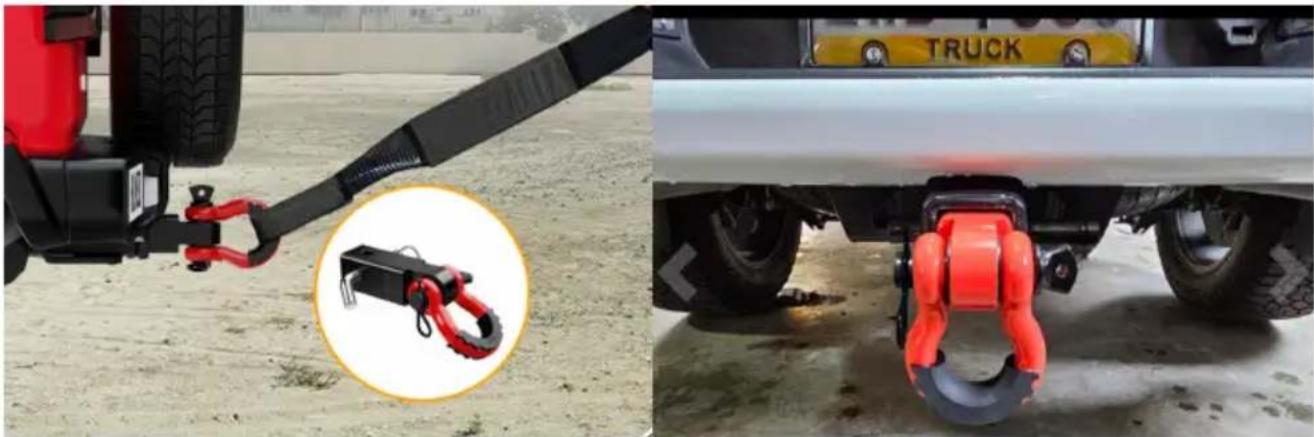

APPLICATION SCENARIOS

9) Vorbereitung vor dem Einbau : Überprüfen Sie, ob das Zubehör vollständig ist und ob Ihr Fahrzeug mit dem Empfänger kompatibel ist

10) Installation: Der Empfänger wird im reservierten Anhängerrohr des Fahrzeugs installiert, um sicherzustellen, dass er sicher und stabil ist, normalerweise mithilfe eines speziellen Zubehör-Anhängerstifts oder Anhängerschlosses.

11) Inspektion vor der Fahrt: Überprüfen Sie nach Abschluss der Verbindung, ob alle Verbindungsteile fest sitzen. Stellen Sie vor Fahrtantritt sicher, dass das Anhängergewicht innerhalb der maximal zulässigen Anhängelast des Fahrzeugs liegt.

12) Vorsichtsmaßnahmen beim Fahren:

e. Während der Fahrt sollte die Geschwindigkeit niedrig gehalten werden insbesondere beim Abbiegen und Bremsen, um frühzeitig abzubremsen und Instabilität durch die Trägheit des Anhängers zu vermeiden.

f. Halten Sie beim Abschleppen über einen längeren Zeitraum regelmä an, um den Zustand des Anhängerarms und des Verbindungsteils zu überprüfen, um Lockerungen oder Verschleiß durch Langzeitfahrten zu vermeiden.

So verwenden Sie die Kupplungsbolzensperre

1. Stecken Sie den Schlüssel ein und schrauben Sie ihn ab das Sch

trennen Sie den Stift.

1. Drücken Sie den Knopf des Schlosskopfes um den Stift sicher zu verriegeln.
2. Für zusätzliche Sicherheit stecken Sie den Federclip in das Stiftloch

MAINTENANCE

1. Überprüfen Sie regelmäßig Bolzen und Sicherheitsstifte.
2. Nicht überlasten.

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Ana Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.
