Tipo di prodotto	Attacco a gancio per rimorchio (shackle mount receiver hitch)
Marca	Vevor
Modello	TK-4.75A-1
Materiale	Lega di alluminio 6061-T6
Capacità di carico di lavoro (WLL)	7,25 tonnellate (16.000 lb)
Capacità di resistenza alla prova (ricevitore)	24 tonnellate (52.900 lb)
Dimensioni del ricevitore	2 pollici (5,08 cm)
Configurazione dei fori	1 foro orizzontale + 1 foro verticale
Diametro del perno di lavoro	5/8 pollice (15,875 mm)
Diametro del perno di sicurezza	5/8 pollice (15,875 mm)
Funzioni principali	Traino di carichi pesanti, fissaggio sicuro del gancio
Installazione	Inserire nel tubo di traino del veicolo e bloccare con un perno
Manutenzione	Controllare regolarmente bulloni e perni di sicurezza; sostituire le parti usurate o danneggiate
Pulizia	Asciugare con un panno; evitare prodotti corrosivi
Sicurezza	Non superare mai la capacità di carico; ispezionare prima dell'uso; assicurarsi che il veicolo sia compatibile
Pezzi di ricambio	Perno di traino Ø5/8", clip a molla, lucchetto per rimorchio
Riparabilità	Pezzi di ricambio disponibili separatamente; sostituzione dei componenti usurati
Informazioni generali	Adatto per veicoli con ricevitore da 2 pollici; prodotto in Cina; garanzia e assistenza su www.vevor.com/support

Domande frequenti - TK-4.75A-1 Vevor

Qual è il peso massimo che può sopportare il ricevitore TK-4.75A-1 ?

La capacità di carico di lavoro (WLL) è di 7,25 tonnellate (16.000 lb). Non superare mai questo limite.

Di che materiale è realizzato il ricevitore?

È in lega di alluminio 6061-T6, che offre un buon rapporto resistenza/peso.

Qual è la dimensione del ricevitore?

Il ricevitore è di dimensioni 2 pollici (5,08 cm), standard per la maggior parte dei veicoli.

Come installare il ricevitore del gancio?

Inserire il ricevitore nel tubo di traino del veicolo, quindi bloccarlo con un perno di traino adatto (Ø5/8") e un clip a molla per maggiore sicurezza.

Quali precauzioni di sicurezza devo prendere prima di trainare?

Verificare che tutti i bulloni e i perni siano ben stretti, che il peso del rimorchio non superi la capacità del veicolo e del ricevitore, e ispezionare l'assenza di saldature incrinate o parti usurate.

Come mantenere il ricevitore?

Ispezionare regolarmente lo stato dei perni e dei bulloni. Sostituire immediatamente eventuali parti danneggiate. Non sovraccaricare l'attrezzatura.

Posso usare questo ricevitore con qualsiasi veicolo?

È compatibile con veicoli dotati di ricevitore da 2 pollici. Verificare inoltre che la capacità di traino del veicolo sia sufficiente.

Qual è la differenza tra i modelli TK-4.75A-1 e TK-4.75S-1 ?

Il TK-4.75A-1 è in alluminio (lega 6061-T6) mentre il TK-4.75S-1 è in acciaio. Le capacità di carico differiscono leggermente.

Dove posso trovare i pezzi di ricambio come i perni?

I pezzi di ricambio (perni, clip) sono disponibili presso Vevor o rivenditori autorizzati. Consultare il sito www.vevor.com/support.

Cosa fare se un pezzo è difettoso?

Sostituire immediatamente qualsiasi pezzo difettoso. Parti danneggiate possono causare lesioni personali o danni materiali. Contattare il servizio post-vendita Vevor.

MANUALE UTENTE TK-4.75A-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RICEVITORE DEL ATTACCO A GRILLO

MODELLO: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assicurati che il tuo veicolo sia compatibile con il ricevitore e seleziona il ricevitore con la gamma di carico appropriata.

2. Seguire le procedure di traino nel manuale del proprietario del ve

3. Prima dell'uso, ispezionare tutte le attrezzature di traino per verifici l'eventuale presenza di saldature incrinate, parti mancanti o usurate e bulloni allentati.

4. Non superare mai la capacità di traino consigliata dal produttore veicolo. I valori nominali del sistema di montaggio intendono rappresentare la capacità del prodotto e non riflettono in alcun modo valori nominali o la capacità del sistema di traino con cui viene utiliz. Si consiglia vivamente al consumatore o all'operatore di conoscere le caratteristiche dei vari componenti del sistema di traino e di non supermai i limiti del componente di classe più bassa utilizzato.

5. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.

6. Durante il periodo di utilizzo, gli accessori devono essere controlla per usura, crepe e altri danni.
7. Assicurarsi di utilizzare entro l'intervallo limite di carico di lavoro sicuro!

MODEL AND PARAMETERS

Modello	TK-2A
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-1
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo/ricevitore): 20 tonnellate (capacità 4410
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-8S
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-4.75A-1
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Lega di alluminio 6061-T6
Modello	TK-4.75A-2
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-2
Limite del carico di lavoro	7,7 tonnellate (17.000 libbre/l'uso consigliato 13.000-14.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 66.000 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

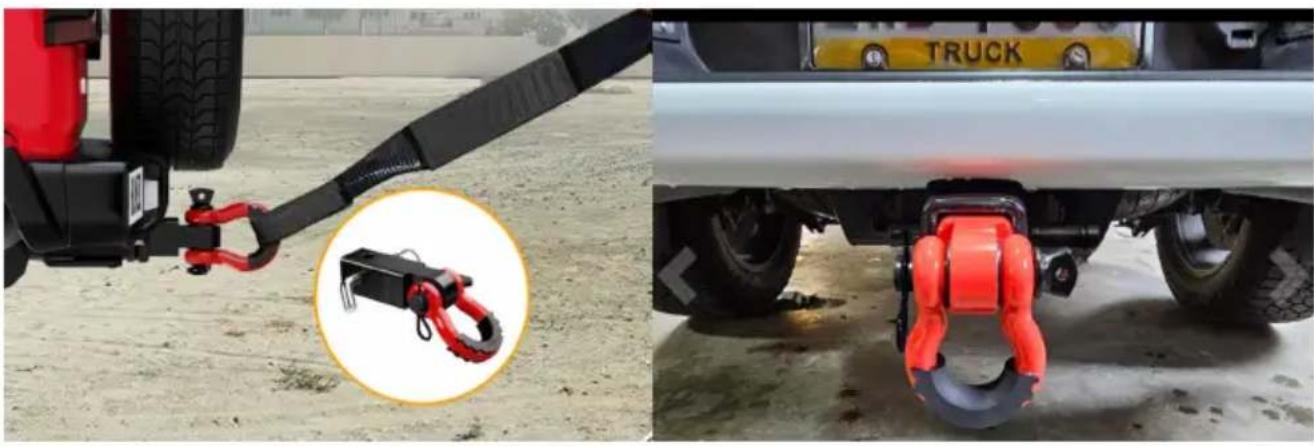

APPLICATION SCENARIOS

13) Preparazione prima dell'installazione : Controlla che gli accessori siano completi e verifica che il tuo veicolo sia compatibile con il rice
14) Installazione: Il ricevitore viene installato nel tubo del rimorchio riservato del veicolo per garantirne la sicurezza e la stabilità, solitame tramite uno specifico perno accessorio del rimorchio o un blocco del rimorchio.

15) Ispezione prima del viaggio: una volta completata la connessione controllare se tutte le parti di connessione sono serrate. Prima di iniz guidare, assicurarsi che il peso del rimorchio rientri nel peso massimo traino consentito del veicolo.

16) Precauzioni per la guida:

g. Durante la guida, la velocità dovrebbe essere mantenuta bassa, soprattutto in curva e in frenata, per rallentare in anticipo per evitare l'instabilità causata dall'inerzia del rimorchio.

h. Durante il traino per un lungo periodo, fermarsi regolarmente per controllare lo stato del braccio del rimorchio e della parte di collegamento per evitare l'allentamento o l'usura causati dalla guida a lungo termine

1. Inserire la chiave e svitare il lucchetto, separa il perno.

2. Premere il pulsante della testa della serratura per bloccare saldame il perno in posizione.

3. Per una maggiore sicurezza, inserire la clip a molla nel foro del p

MAINTENANCE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.
