Tipo de producto	Receptor de enganche de grillete (shackle mount receiver hitch)
Marca	Vevor
Modelo	TK-4.75A-1
Material	Aleación de aluminio 6061-T6
Capacidad de carga de trabajo (WLL)	7,25 toneladas (16 000 lb)
Capacidad de resistencia a prueba (receptor)	24 toneladas (52 900 lb)
Tamaño del receptor	2 pulgadas (5,08 cm)
Configuración de los agujeros	1 agujero horizontal + 1 agujero vertical
Diámetro del pasador de trabajo	5/8 pulgada (15,875 mm)
Diámetro del pasador de seguridad	5/8 pulgada (15,875 mm)
Funciones principales	Remolque de cargas pesadas, fijación segura de grillete
Instalación	Insertar en el tubo de remolque del vehículo y asegurar con un pasador
Mantenimiento	Revisar regularmente los pernos y pasadores de seguridad; reemplazar las piezas desgastadas o dañadas
Limpieza	Limpiar con un paño seco; evitar productos corrosivos
Seguridad	Nunca exceder la capacidad de carga; inspeccionar antes de usar; asegurarse de que el vehículo sea compatible
Piezas de repuesto	Pasador de remolque Ø5/8", clip de resorte, candado de remolque
Reparabilidad	Piezas de repuesto disponibles por separado; reemplazo de componentes desgastados
Información general	Adecuado para vehículos equipados con un receptor de 2 pulgadas; fabricado en China; garantía y soporte en www.vevor.com/support

Preguntas frecuentes - TK-4.75A-1 Vevor

¿Cuál es el peso máximo que puede soportar el receptor TK-4.75A-1?

La capacidad de carga de trabajo (WLL) es de 7,25 toneladas (16 000 lb). Nunca exceder este límite.

¿De qué material está fabricado el receptor?

Está hecho de aleación de aluminio 6061-T6, ofreciendo una buena relación resistencia/peso.

¿Cuál es el tamaño del receptor?

El receptor tiene un tamaño de 2 pulgadas (5,08 cm), estándar para la mayoría de los vehículos.

¿Cómo instalar el receptor de enganche?

Inserte el receptor en el tubo de remolque del vehículo, luego asegúrelo con un pasador de remolque adecuado (Ø5/8") y un clip de resorte para mayor seguridad.

¿Qué precauciones de seguridad debo tomar antes de remolcar?

Verifique que todos los pernos y pasadores estén bien apretados, que el peso del remolque no exceda la capacidad del vehículo y del receptor, e inspeccione que no haya soldaduras agrietadas o piezas desgastadas.

¿Cómo mantener el receptor?

Inspeccione regularmente el estado de los pasadores y pernos. Reemplace inmediatamente cualquier pieza dañada. No sobrecargue el equipo.

¿Puedo usar este receptor con cualquier vehículo?

Es compatible con vehículos equipados con un receptor de 2 pulgadas. Verifique también que la capacidad de remolque de su vehículo sea suficiente.

¿Cuál es la diferencia entre los modelos TK-4.75A-1 y TK-4.75S-1?

El TK-4.75A-1 es de aluminio (aleación 6061-T6) mientras que el TK-4.75S-1 es de acero. Las capacidades de carga difieren ligeramente.

¿Dónde puedo encontrar las piezas de repuesto como los pasadores?

Las piezas de repuesto (pasadores, clips) están disponibles a través de Vevor o distribuidores autorizados. Consulte el sitio www.vevor.com/support.

¿Qué hacer si una pieza está defectuosa?

Reemplace inmediatamente cualquier pieza defectuosa. Las piezas dañadas pueden provocar lesiones corporales o daños materiales. Póngase en contacto con el servicio postventa de Vevor.

MANUAL DE USUARIO TK-4.75A-1 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

RECEPTOR DE ENGANCHE DE GRILLETE

MODELO: TK-2A / TK-4.75S-1 / TK-8S /

TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Asegúrese de que su vehículo sea compatible con el receptor y seleccione el receptor con el rango de carga adecuado.
2. Siga los procedimientos de remolque en el manual del propietario del vehículo.
3. Antes de su uso, inspeccione todo el equipo de remolque en busca de soldaduras agrietadas, piezas faltantes o desgastadas y pernos flojos.
4. Nunca exceda la capacidad de remolque recomendada por el fabricante del vehículo. Las clasificaciones del sistema de montaje pretenden representar la capacidad del producto y de ninguna manera reflejan las clasificaciones o la capacidad del sistema de remolque con el que se utiliza. Se recomienda encarecidamente al consumidor u operador que conozca las clasificaciones de los distintos componentes del sistema de remolque y que nunca exceda los límites del componente con la clasificación más baja que se esté utilizando.
5. Los accesorios defectuosos deben reemplazarse inmediatamente. Los accesorios defectuosos pueden provocar lesiones personales y daños materiales.
6. Durante su período de uso, se deben revisar los accesorios para detectar desgaste, grietas y otros daños.
7. ¡Asegúrese de utilizarlo dentro del rango de límite de carga de t seguro!

MODELO Y PARÁMETROS

Modelo	TK-2A
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-1
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete/receptor): 20 toneladas (capacidad d
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-8S
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590 vertical;
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-4.75A-1
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75A-2
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-2
Límite de carga de trabajo	7,7 toneladas (17.000 libras/el uso recomend es de 13.000 a 14.000 libras).
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6600
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

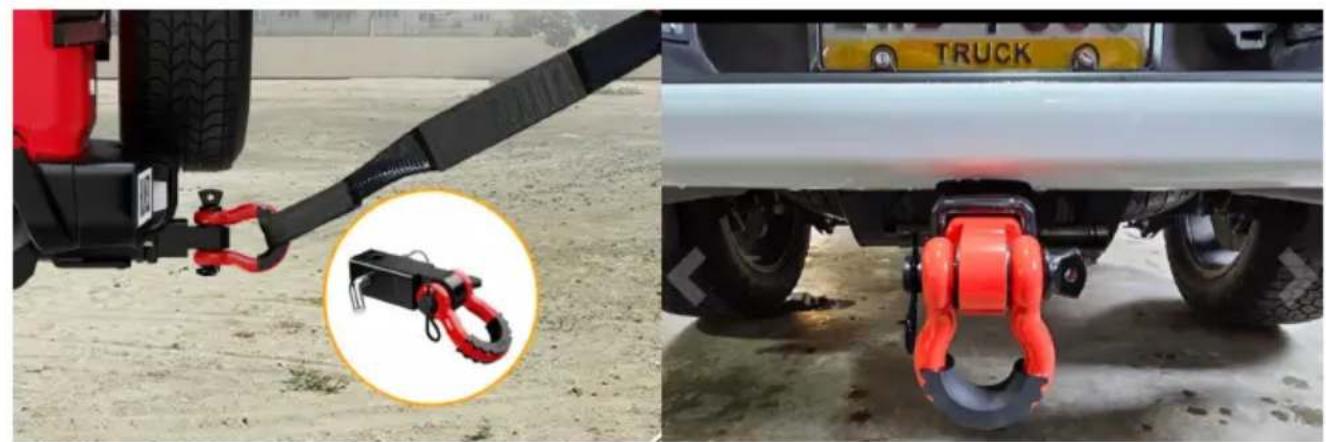

ESCENARIOS DE APLICACIÓN

17) Preparación antes de la instalación: Verifique que los accesorios estén completos y verifique que su vehículo sea compatible con el

receptor.

18) Instalación: El receptor se instala en el tubo de remolque reservado del vehículo para garantizar que sea seguro y estable, generalmente mediante un pasador de remolque accesorio específico o un bloqueo de remolque.

19) Inspección previa al viaje: una vez completada la conexión, verifique si todas las piezas de conexión están apretadas. Antes de comenzar a conducir, asegúrese de que el peso del remolque esté dentro del peso de remolque máximo permitido del vehículo.

20) Precauciones de conducción:

i. Durante la conducción, se debe mantener la velocidad baja, especialmente al girar y frenar, para reducir la velocidad con antelación y evitar la inestabilidad provocada por la inercia del remolque.

j. Cuando remolque durante un tiempo prolongado, deténgase periódicamente para comprobar el estado del brazo del remolque y la pieza de conexión para evitar que se afloje o desgaste causado por conducción prolongada.

CÓMO UTILIZAR EL BLOQUEO DEL PASADOR DEL

ENGANCHE

1. Inserte la llave y desenrosque la cerradura, separe el pasador.
2. Presione el botón del cabezal de bloqueo para bloquear de forma segura el pasador en su lugar.
3. Para mayor seguridad, inserte el clip de resorte en el orificio del pasador.

MANTENIMIENTO

1. Revise periódicamente los pernos y los pasadores de seguridad.
2. No sobrecargues.

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
