Tipo de producto	Receptor de enganche con grillete
Marca	Vevor
Modelo	TK-4.75A-2
Capacidad de carga de trabajo	7,25 toneladas (16 000 lb)
Límite de resistencia a la rotura (grillete)	29,9 toneladas (65 900 lb)
Material	Aleación de aluminio 6061-T6
Tamaño del receptor	2 pulgadas
Configuración de los orificios	2 orificios horizontales + 1 orificio vertical
Diámetro del pasador de trabajo	Φ5/8 pulgada
Uso previsto	Remolque de cargas pesadas (vehículo compatible)
Instalación	Inserte el receptor en el tubo de remolque del vehículo, fíjelo con un pasador y un clip de resorte
Mantenimiento	Verificar regularmente los pernos, pasadores, soldaduras y piezas de desgaste
Seguridad	Nunca exceda la capacidad de carga; reemplace las piezas defectuosas inmediatamente
Accesorios incluidos	Grillete, pasadores, clips de resorte (según kit)
País de fabricación	China
Garantía	Según las condiciones de Vevor, asistencia en www.vevor.com/support
Compatibilidad del vehículo	Requiere un tubo de remolque de 2 pulgadas
Precauciones de conducción	Mantener una velocidad baja, anticipar curvas y frenadas
Dimensiones del producto (aprox.)	Aproximadamente 20 x 10 x 10 cm
Peso (aprox.)	Aproximadamente 5 kg

Preguntas frecuentes - TK-4.75A-2 Vevor

¿Cuál es la capacidad de carga del receptor Vevor TK-4.75A-2?

La capacidad de carga de trabajo es de 7,25 toneladas (16 000 lb). Nunca exceda este límite.

¿Qué material se utiliza para el TK-4.75A-2?

Está fabricado en aleación de aluminio 6061-T6, ofreciendo una buena relación resistencia/peso.

¿Cómo instalar el receptor de enganche?

Inserte el receptor en el tubo de remolque de 2 pulgadas de su vehículo, luego fíjelo con un pasador de bloqueo y un clip de resorte para mayor seguridad.

¿Puedo usar este receptor con un vehículo no equipado con un tubo de remolque?

No, su vehículo ya debe disponer de un tubo de remolque de 2 pulgadas compatible. Consulte el manual del propietario.

¿Cuáles son los mantenimientos periódicos recomendados?

Verifique regularmente el estado de las soldaduras, pernos, pasadores y la ausencia de grietas o desgaste. Reemplace cualquier pieza defectuosa inmediatamente.

¿Hay una garantía en este producto?

Sí, Vevor ofrece una garantía. Para asistencia técnica y el certificado de garantía electrónico, visite www.vevor.com/support.

¿Cuál es la diferencia entre la carga de trabajo y la resistencia a la rotura?

La carga de trabajo (7,25 toneladas) es el límite máximo de uso seguro. La resistencia a la rotura (29,9 toneladas para el grillete) es la fuerza a la que el componente se rompe. Nunca alcance este límite.

¿Puedo usar este receptor para cargas superiores a 7,25 toneladas?

No, esto dañaría el equipo y presentaría un riesgo de lesiones. Respete siempre la capacidad nominal.

¿Cómo asegurar el pasador de bloqueo?

Inserte el pasador en el orificio, luego coloque un clip de resorte en el orificio del pasador para evitar que se afloje.

¿Qué hacer si una pieza está agrietada o desgastada?

Reemplace inmediatamente la pieza defectuosa. No use el enganche hasta que la pieza sea reemplazada. Contacte al soporte de Vevor para obtener piezas de repuesto.

MANUAL DE USUARIO TK-4.75A-2 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

RECEPTOR DE ENGANCHE DE GRILLETE

MODELO: TK-2A / TK-4.75S-1 / TK-8S /

TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Asegúrese de que su vehículo sea compatible con el receptor y seleccione el receptor con el rango de carga adecuado.
2. Siga los procedimientos de remolque en el manual del propietario del vehículo.
3. Antes de su uso, inspeccione todo el equipo de remolque en busca de soldaduras agrietadas, piezas faltantes o desgastadas y pernos flojos.
4. Nunca exceda la capacidad de remolque recomendada por el fabricante del vehículo. Las clasificaciones del sistema de montaje pretenden representar la capacidad del producto y de ninguna manera reflejan las clasificaciones o la capacidad del sistema de remolque con el que se utiliza. Se recomienda encarecidamente al consumidor u operador que conozca las clasificaciones de los distintos componentes del sistema de remolque y que nunca exceda los límites del componente con la clasificación más baja que se esté utilizando.
5. Los accesorios defectuosos deben reemplazarse inmediatamente. Los accesorios defectuosos pueden provocar lesiones personales y daños materiales.
6. Durante su período de uso, se deben revisar los accesorios para detectar desgaste, grietas y otros daños.
7. ¡Asegúrese de utilizarlo dentro del rango de límite de carga de t seguro!

MODELO Y PARÁMETROS

Modelo	TK-2A
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-1
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete/receptor): 20 toneladas (capacidad d
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-8S
Límite de carga de	5 toneladas (capacidad de 11000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590 vertical;
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

Modelo	TK-4.75A-1
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Receptor: 24 toneladas (capacidad de 5290)
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75A-2
Límite de carga de	7,25 toneladas (capacidad de 16000 libras)
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6590)
Parámetro	Receptor de 2"; 2 orificios horizontales + orificio vertical;
Material	Aleación de aluminio 6061-T6

Modelo	TK-4.75S-2
Límite de carga de trabajo	7,7 toneladas (17.000 libras/el uso recomend es de 13.000 a 14.000 libras).
Límite de resistencia	Grillete: 29,9 toneladas (capacidad de 6600
Parámetro	Receptor de 2"; 1 orificio horizontal + 1 o vertical;
Material	Acero

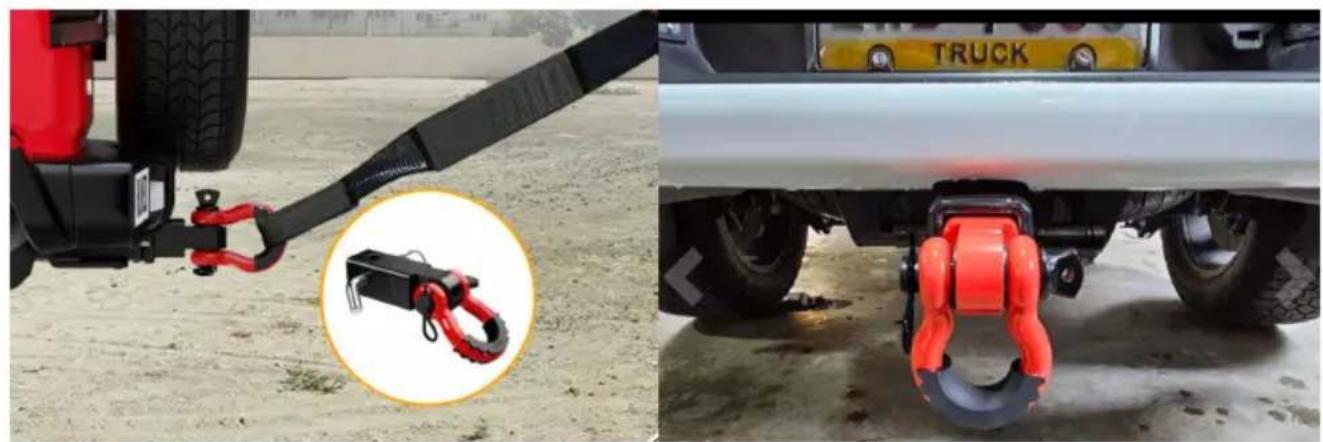

ESCENARIOS DE APLICACIÓN

17) Preparación antes de la instalación: Verifique que los accesorios estén completos y verifique que su vehículo sea compatible con el

receptor.

18) Instalación: El receptor se instala en el tubo de remolque reservado del vehículo para garantizar que sea seguro y estable, generalmente mediante un pasador de remolque accesorio específico o un bloqueo de remolque.

19) Inspección previa al viaje: una vez completada la conexión, verifique si todas las piezas de conexión están apretadas. Antes de comenzar a conducir, asegúrese de que el peso del remolque esté dentro del peso de remolque máximo permitido del vehículo.

20) Precauciones de conducción:

i. Durante la conducción, se debe mantener la velocidad baja, especialmente al girar y frenar, para reducir la velocidad con antelación y evitar la inestabilidad provocada por la inercia del remolque.

j. Cuando remolque durante un tiempo prolongado, deténgase periódicamente para comprobar el estado del brazo del remolque y la pieza de conexión para evitar que se afloje o desgaste causado por conducción prolongada.

CÓMO UTILIZAR EL BLOQUEO DEL PASADOR DEL

ENGANCHE

1. Inserte la llave y desenrosque la cerradura, separe el pasador.
2. Presione el botón del cabezal de bloqueo para bloquear de forma segura el pasador en su lugar.
3. Para mayor seguridad, inserte el clip de resorte en el orificio del pasador.

MANTENIMIENTO

1. Revise periódicamente los pernos y los pasadores de seguridad.
2. No sobrecargues.

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Soporte técnico y certificado de garantía electrónica www.vevor.com/support
