Tipo di prodotto	Ricevitore di attacco a grillo
Marca	Vevor
Modello	TK-4.75A-2
Capacità di carico di lavoro	7,25 tonnellate (16 000 libbre)
Limite di resistenza a rottura (grillo)	29,9 tonnellate (65 900 libbre)
Materiale	Lega di alluminio 6061-T6
Dimensione del ricevitore	2 pollici
Configurazione dei fori	2 fori orizzontali + 1 foro verticale
Diametro del perno di lavoro	Φ5/8 pollice
Utilizzo previsto	Traino di carichi pesanti (veicolo compatibile)
Installazione	Inserire il ricevitore nel tubo di traino del veicolo, fissarlo con un perno e una clip a molla
Manutenzione	Controllare regolarmente bulloni, perni, saldature e parti di usura
Sicurezza	Non superare mai la capacità di carico; sostituire immediatamente le parti difettose
Accessori inclusi	Grillo, perni, clip a molla (secondo kit)
Paese di fabbricazione	Cina
Garanzia	Secondo le condizioni Vevor, assistenza su www.vevor.com/support
Compatibilità veicolo	Richiede un tubo di traino da 2 pollici
Precauzioni di guida	Mantenere una velocità ridotta, anticipare curve e frenate
Dimensioni del prodotto (circa)	Circa 20 x 10 x 10 cm
Peso (circa)	Circa 5 kg

Domande frequenti - TK-4.75A-2 Vevor

Qual è la capacità di carico del ricevitore Vevor TK-4.75A-2?

La capacità di carico di lavoro è di 7,25 tonnellate (16 000 libbre). Non superare mai questo limite.

Quale materiale è utilizzato per il TK-4.75A-2?

È realizzato in lega di alluminio 6061-T6, offrendo un buon rapporto resistenza/peso.

Come installare il ricevitore di attacco?

Inserire il ricevitore nel tubo di traino da 2 pollici del veicolo, quindi fissarlo con un perno di blocco e una clip a molla per maggiore sicurezza.

Posso usare questo ricevitore con un veicolo non dotato di tubo di traino?

No, il veicolo deve già disporre di un tubo di traino da 2 pollici compatibile. Controllare il manuale del proprietario.

Quali sono le manutenzioni periodiche raccomandate?

Controllare regolarmente lo stato delle saldature, dei bulloni, dei perni e l'assenza di crepe o usura. Sostituire immediatamente qualsiasi parte difettosa.

C'è una garanzia su questo prodotto?

Sì, Vevor offre una garanzia. Per l'assistenza tecnica e il certificato di garanzia elettronico, visitare www.vevor.com/support.

Qual è la differenza tra carico di lavoro e resistenza a rottura?

Il carico di lavoro (7,25 tonnellate) è il limite massimo di utilizzo in sicurezza. La resistenza a rottura (29,9 tonnellate per il grillo) è la forza alla quale il componente si rompe. Non raggiungere mai questo limite.

Posso usare questo ricevitore per carichi superiori a 7,25 tonnellate?

No, danneggerebbe l'attrezzatura e presenterebbe un rischio di lesioni. Rispettare sempre la capacità nominale.

Come fissare il perno di blocco?

Inserire il perno nel foro, quindi posizionare una clip a molla nel foro del perno per evitare che si allenti.

Cosa fare se una parte è crepata o usurata?

Sostituire immediatamente la parte difettosa. Non utilizzare l'attacco finché la parte non è stata cambiata. Contattare il supporto Vevor per ottenere pezzi di ricambio.

MANUALE UTENTE TK-4.75A-2 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RICEVITORE DEL ATTACCO A GRILLO

MODELLO: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Assicurati che il tuo veicolo sia compatibile con il ricevitore e seleziona il ricevitore con la gamma di carico appropriata.

2. Seguire le procedure di traino nel manuale del proprietario del ve

3. Prima dell'uso, ispezionare tutte le attrezzature di traino per verifici l'eventuale presenza di saldature incrinate, parti mancanti o usurate e bulloni allentati.

4. Non superare mai la capacità di traino consigliata dal produttore veicolo. I valori nominali del sistema di montaggio intendono rappresentare la capacità del prodotto e non riflettono in alcun modo valori nominali o la capacità del sistema di traino con cui viene utiliz. Si consiglia vivamente al consumatore o all'operatore di conoscere le caratteristiche dei vari componenti del sistema di traino e di non supermai i limiti del componente di classe più bassa utilizzato.

5. Gli accessori difettosi devono essere sostituiti immediatamente. Accessori difettosi possono causare lesioni personali e danni materiali.

6. Durante il periodo di utilizzo, gli accessori devono essere controlla per usura, crepe e altri danni.
7. Assicurarsi di utilizzare entro l'intervallo limite di carico di lavoro sicuro!

MODEL AND PARAMETERS

Modello	TK-2A
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-1
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo/ricevitore): 20 tonnellate (capacità 4410
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-8S
Limite del carico di	5 tonnellate (capacità di 11.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

Modello	TK-4.75A-1
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Ricevitore: 24 tonnellate (capacità 52900 libb
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Lega di alluminio 6061-T6
Modello	TK-4.75A-2
Limite del carico di	7,25 tonnellate (capacità 16.000 libbre)
Limite di resistenza all	Grillo: 29,9 tonnellate (capacità di 65900 lib
Parametro	Ricevitore da 2"; Orizzontale 2 fori+verticale foro;
Materiale	Lega di alluminio 6061-T6

Modello	TK-4.75S-2
Limite del carico di lavoro	7,7 tonnellate (17.000 libbre/l'uso consigliato 13.000-14.000 libbre)
Limite di resistenza al	Grillo: 29,9 tonnellate (capacità di 66.000 lib
Parametro	Ricevitore da 2"; 1 foro orizzontale + 1 verticale;
Materiale	Acciaio

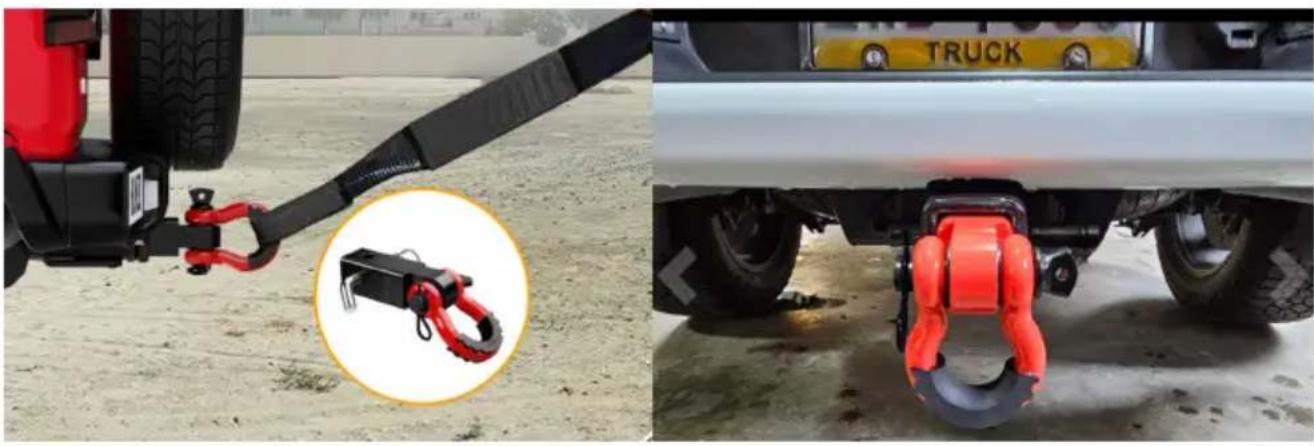

APPLICATION SCENARIOS

13) Preparazione prima dell'installazione : Controlla che gli accessori siano completi e verifica che il tuo veicolo sia compatibile con il rice
14) Installazione: Il ricevitore viene installato nel tubo del rimorchio riservato del veicolo per garantirne la sicurezza e la stabilità, solitame tramite uno specifico perno accessorio del rimorchio o un blocco del rimorchio.

15) Ispezione prima del viaggio: una volta completata la connessione controllare se tutte le parti di connessione sono serrate. Prima di iniz guidare, assicurarsi che il peso del rimorchio rientri nel peso massimo traino consentito del veicolo.

16) Precauzioni per la guida:

g. Durante la guida, la velocità dovrebbe essere mantenuta bassa, soprattutto in curva e in frenata, per rallentare in anticipo per evitare l'instabilità causata dall'inerzia del rimorchio.

h. Durante il traino per un lungo periodo, fermarsi regolarmente per controllare lo stato del braccio del rimorchio e della parte di collegamento per evitare l'allentamento o l'usura causati dalla guida a lungo termine

1. Inserire la chiave e svitare il lucchetto, separa il perno.

2. Premere il pulsante della testa della serratura per bloccare saldame il perno in posizione.

3. Per una maggiore sicurezza, inserire la clip a molla nel foro del p

MAINTENANCE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.
