TZJ-01-02 - Accessorio auto Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	TZJ-01-02
Tipo di prodotto	Estensore di cassone per camion (accessorio auto)
Materiale	Alluminio e plastica
Colore	Nero
Dimensioni (larghezza regolabile)	Da 141 cm (55,5 pollici) a 173 cm (68 pollici)
Funzioni principali	Estensione del cassone per trasportare carichi lunghi; fissaggio con cinghie sul portellone
Capacità di carico massima	200 lb (circa 90 kg) sul portellone aperto
Compatibilità veicoli	Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan, Chevrolet Silverado
Montaggio	Forare fori nel portellone, fissaggio con viti e supporti
Pezzi forniti	Paraurti, cinghie, perni, supporti, tubi, viti, chiavi, dima di foratura, punta da trapano
Manutenzione e pulizia	Pulire con acqua saponata; controllare regolarmente lo stato delle cinghie e dei fissaggi
Sicurezza	Non superare 200 lb; distribuire il carico uniformemente; non fissare il carico all'estensione; bloccare sempre le cinghie prima di guidare
Riparabilità / pezzi di ricambio	I pezzi (cinghie, viti, supporti) sono disponibili tramite il servizio post-vendita Vevor
Assistenza tecnica	www.vevor.com/support

Domande frequenti - TZJ-01-02 Vevor

Come assemblare l'estensore di cassone Vevor TZJ-01-02?

Seguire i passaggi da 1 a 4 del manuale: smontare il pezzo B con la chiave esagonale, assemblare i pezzi C e F, posizionare le cinghie sul tubo centrale, quindi fissare i tubi dritti. Utilizzare la chiave fornita.

Quali camion sono compatibili con il modello TZJ-01-02?

Questo modello è compatibile con i camion Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan e Chevrolet Silverado.

Qual è la capacità di carico massima?

La capacità massima è di 200 lb (circa 90 kg) sul portellone aperto. È fondamentale distribuire il carico uniformemente e non fissare il carico all'estensione stessa.

Come installare l'estensione sul portellone?

Utilizzare la dima di foratura fornita per segnare e forare tre fori su ciascun lato del portellone con una punta da trapano φ4,1 mm. Fissare i supporti con viti e dadi, quindi regolare l'estensione e bloccare le cinghie.

Devo forare il rivestimento del cassone?

Sì, se il vostro camion è dotato di un rivestimento del cassone, dovete forare anche attraverso di esso, utilizzando la stessa punta da trapano φ4,1 mm.

Come fissare l'estensione prima di guidare?

Abbassare l'estensione sul portellone aperto, quindi inserire i ganci delle cinghie nelle chiusure del portellone e stringere le cinghie. Verificare tirando ciascuna cinghia che siano ben bloccate.

Cosa fare se la larghezza del cassone non è allineata con il portellone?

Un telaio nero a forma di U opzionale deve essere installato per compensare il disallineamento. Se il cassone è sulla stessa linea orizzontale del portellone, questo telaio non è necessario.

Come mantenere l'estensore di cassone?

Pulirlo con acqua saponata. Controllare regolarmente lo stato delle cinghie, delle viti e dei perni. Sostituire qualsiasi pezzo usurato o danneggiato.

L'estensione può rimanere in posizione quando il portellone è chiuso?

Sì, è possibile inclinare l'estensione in avanti e chiudere il portellone. Ciò permette di mantenere i piccoli carichi organizzati e protetti.

Dove posso ottenere pezzi di ricambio o assistenza tecnica?

Visitare il sito www.vevor.com/support per ottenere pezzi di ricambio, il certificato di garanzia elettronico e assistenza tecnica.

MANUALE UTENTE TZJ-01-02 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

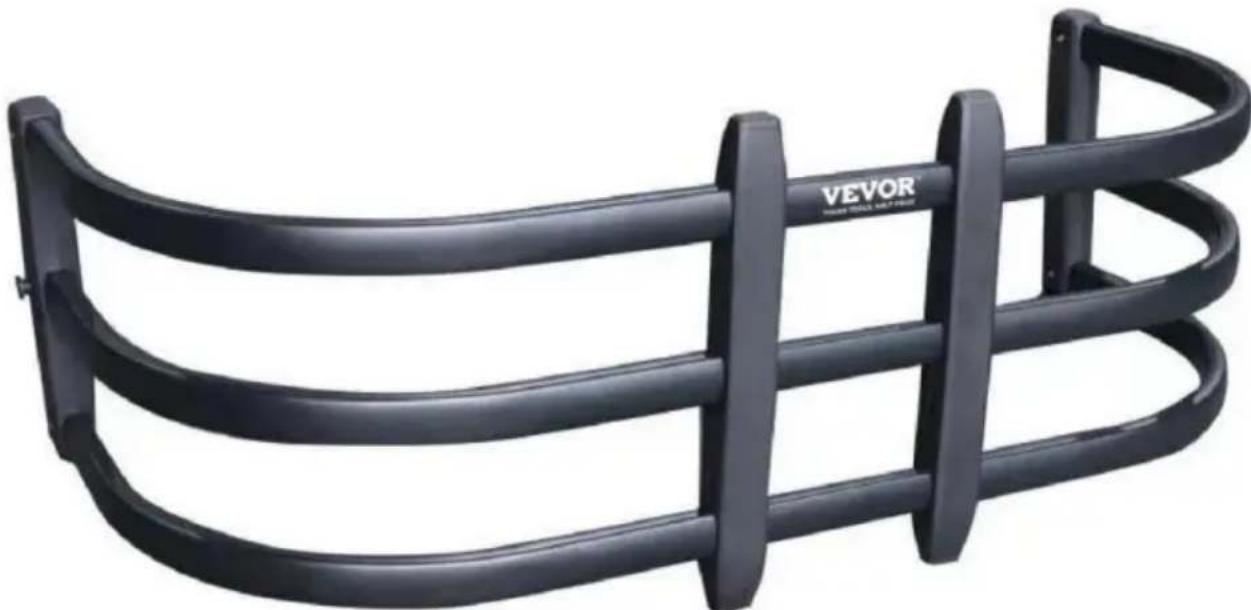

ESTENSORE PER CASSONE CAMION

MODELLO:TZJ-01-01/TZJ-01-02

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ESTENSORE PER CASSONE CAMION

MODELLO:TZJ-01-01/TZJ-01-02

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, gli utenti devono leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.

AVVERTIMENTO:

Leggere e comprendere l'intero manuale prima di assemblare, installare, utilizzare o effettuare la manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e le istruzioni possono causare morte, lesioni personali o danni a beni di valore proprietà.

1. Rispettare tutti i requisiti del Dipartimento dei trasporti (DOT) quando si utilizza questo prodotto.
2. Usa il buon senso quando lavori. Rimani vigile e concentrato quando imposti e utilizzando questo prodotto. Non lavorare mai sotto l'effetto di alcol, droghe o farmaci.
3. Durante il montaggio e l'utilizzo del prodotto, mantenere l'area di lavoro pulita e ben illuminata.

Tenere spettatori e bambini lontani dall'area di lavoro.

1. Vestitevi in modo appropriato. Non indossate mai abiti larghi o gioielli quando lavorate.

Raccogliere i capelli lunghi e tenere capelli, vestiti e guanti lontani dalle parti in movimento.

1. Tenere sempre questa estensione del cassone del camion lontano dalla portata dei bambini
2. Controllare che l'estensione del cassone del camion sia in buone condizioni prima di utilizzarla.

SALVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

Modello	TZJ-01-01	TZJ-01-02
Allineare	51,6~64 pollici	55,5~68 pollici
Materiale	Alluminio, Plastica
Colore	Nero
Montaggio	Linea di cresta, Tacoma, GladiaTor, Colorado/Canyon,Frontiera, ranger	Ford SuperDuty, F150,Dodge Ram 1500/2500/3500,Toyota Tundra, Nissan Titan,Chevrolet Silverado

PREPARAZIONE DEL MONTAGGIO

Quando si disimballa questo prodotto, verificare che le parti elencate di seguito sono inclusi e ispezionare attentamente per eventuali danni che potrebbero essersi verificati durante il trasporto. Se una parte è mancante o danneggiata, non tentare di assemblare o utilizzare il prodotto.

NESSUNA IMMAGINE		PARTENUMERO	QTY NESSUNA IMMAGINE			PARTENUMERO	Quantità
UN		ParaurtiVerticaleAssemblea	2		J		Chlave esagonale
B		CinghiaFibbiaAssemblea	2		E		Paraurti
C		PernoVerticaleAssemblea	2		L		Dado esagonale M6 2
D		PrestoMontareSet di staffe	2		M		Controdado M5 8
E		DrittoTubo	3		N		Punta da trapano ŷ4.1
F		Tubo piegato	6		IL		Chiusura a cinghiaInseriref15
G		PhillipsVite a testaM5*20	8		P		Chiusura a cinghiaInseriref11

H		PhillipsTestaAuto-tappinag Vite5*16	20		Q		Perforazionemodello	2
n		EsagonoPRESAberretto da testaviteM6*40	2		R		Staffa	2

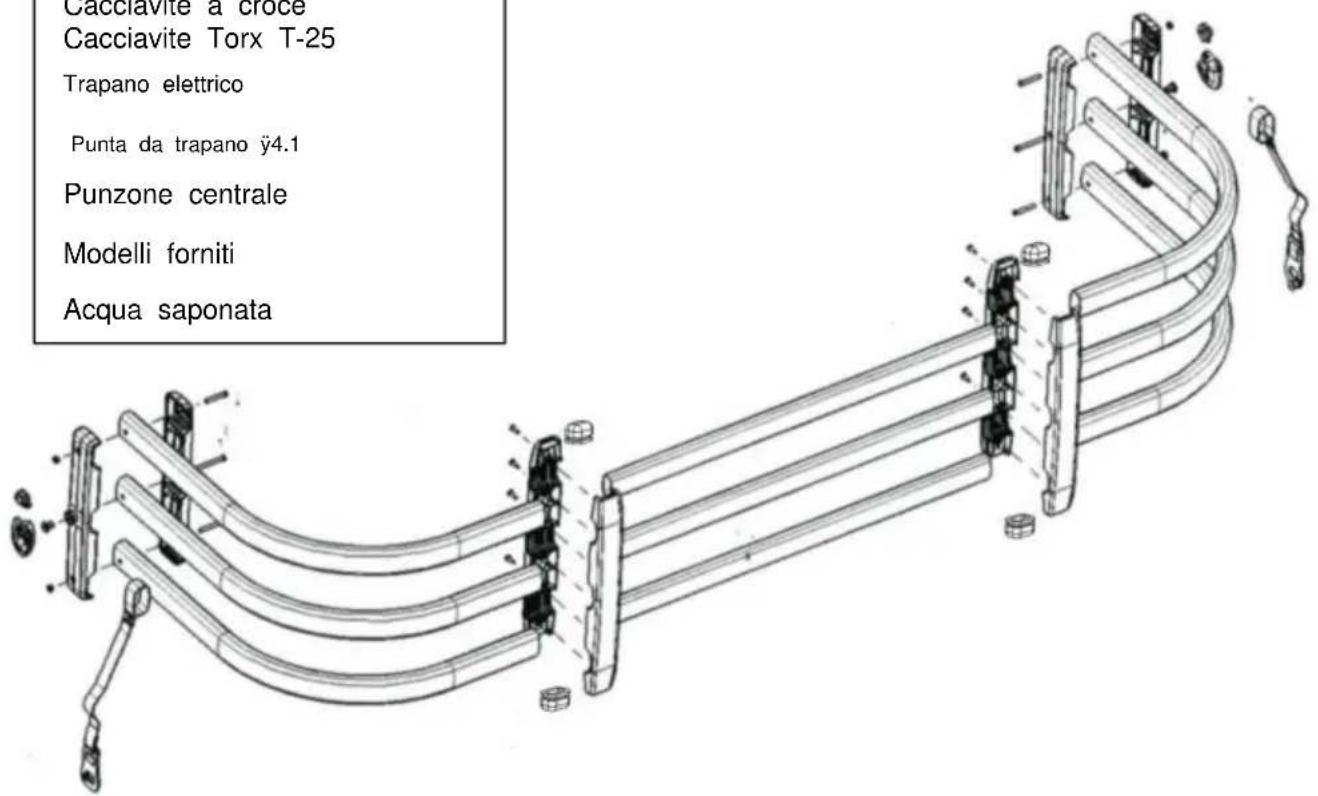

ASSEMBLAGGIO PRODOTTO ESPLOSO

STRUMENTI NECESSARI

Cacciavite a croce

Cacciavite Torx T-25

Trapano elettrico

Punta da trapano ÿ4.1

Punzone centrale

Modelli forniti

Acqua saponata

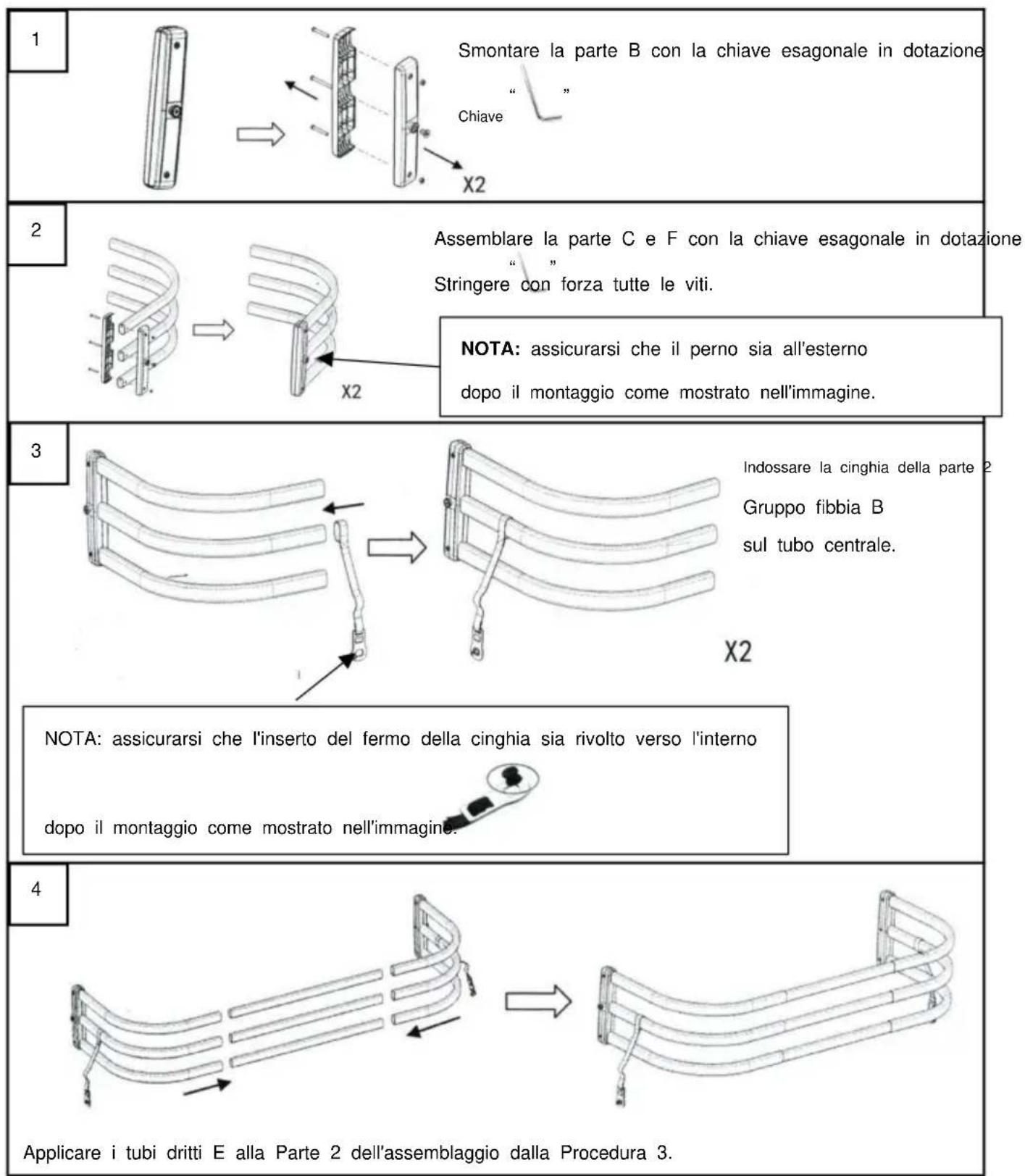

1. Procedure di assemblaggio

2. Procedure di installazione

5

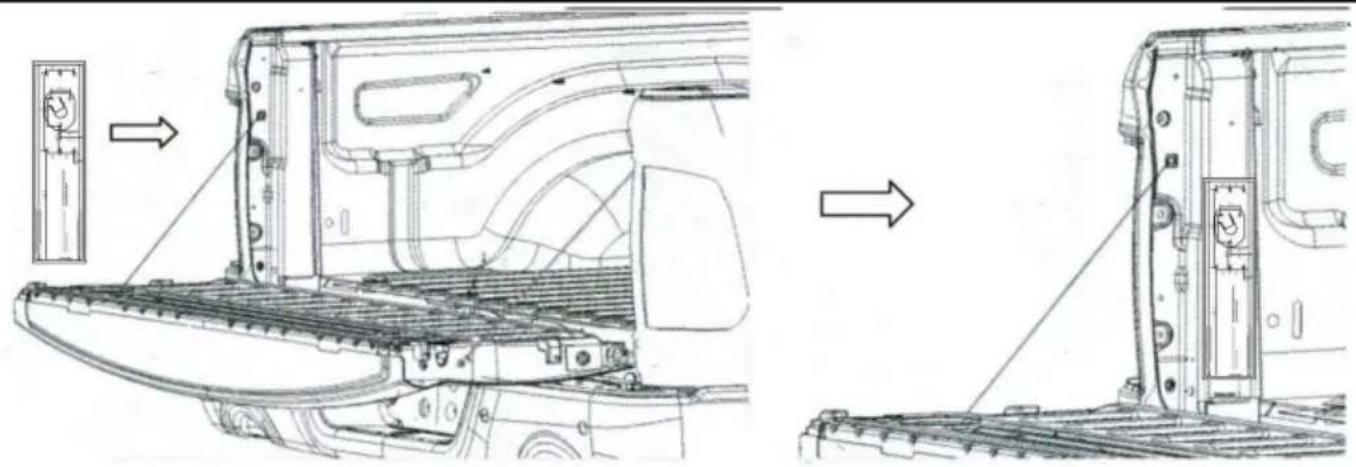

Regolare e posizionare la dima di foratura Q sul montante D del portellone posteriore e contrassegnare i 3 fori per le viti con un pennarello su entrambi i lati

6

Utilizzare il punzone per contrassegnare i fori per le viti in preparazione alla foratura.

7

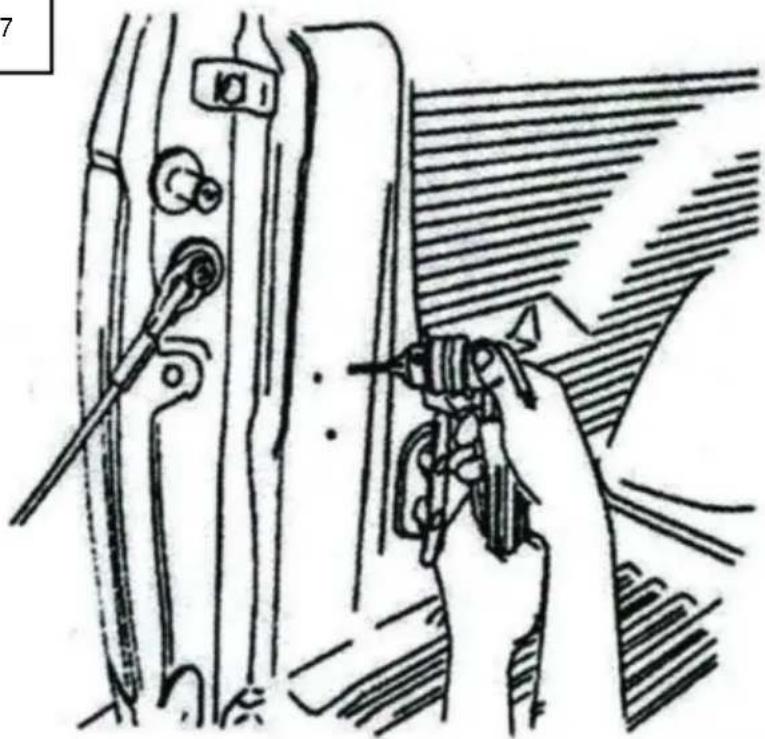

Utilizzare un trapano elettrico e ÿ4.1
punta da trapano per forare la lamiera.
Se dotato di rivestimento del
cassone, forare il rivestimento
del cassone come
BENE.

Fissare la staffa D con vite H utilizzando una croce Phillips vite

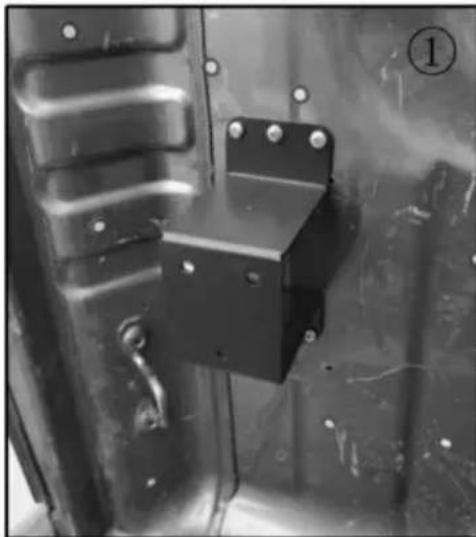

Suggerimenti: la cornice

nera a forma di U è un accessorio opzionale. Se la larghezza della

la carrozza non è sulla stessa linea orizzontale di il portellone posteriore, deve essere installato (come mostrato in figura). Se la larghezza del carrello è sulla stessa orizzontale linea come il portellone posteriori non ha bisogno di essere installato.

Utilizzare un trapano elettrico e una punta da trapano ÿ4.1 per forare la lamiera. Se in dotazione

con un rivestimento del cassone, forare anche il rivestimento stesso.

Fissare la staffa R con la vite H utilizzando una vite con testa a croce.

Fissare la staffa D con la vite G e il dado M utilizzando una vite con testa a croce.

Suggerimenti: l'inserto per il fermo della cinghia è fornito in 2 misure di diametro, puoi scegliere quella giusta

adatta la chiusura del portellone posteriore.

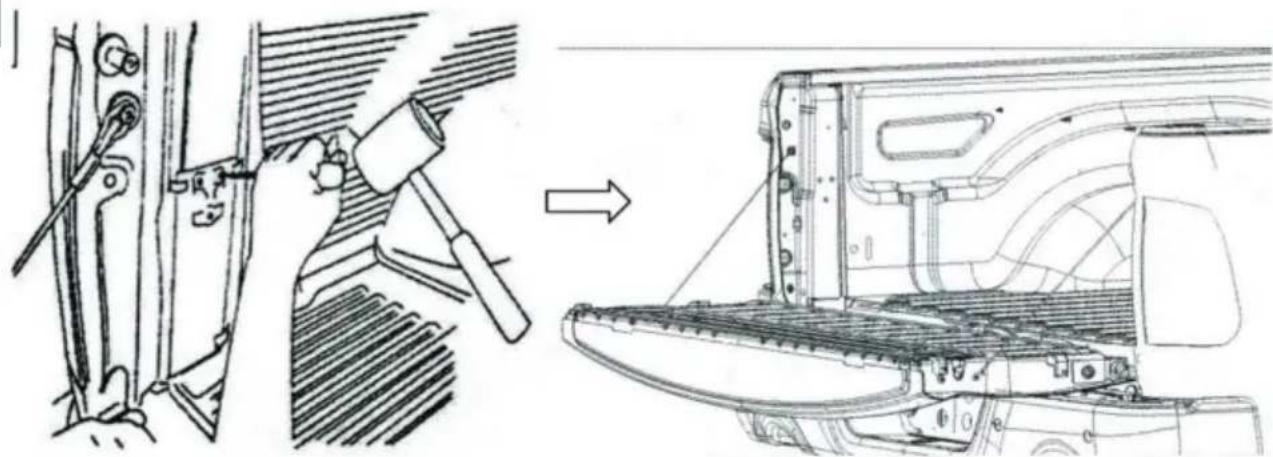

Rimuovere la vite con un Driver per testina Philips.

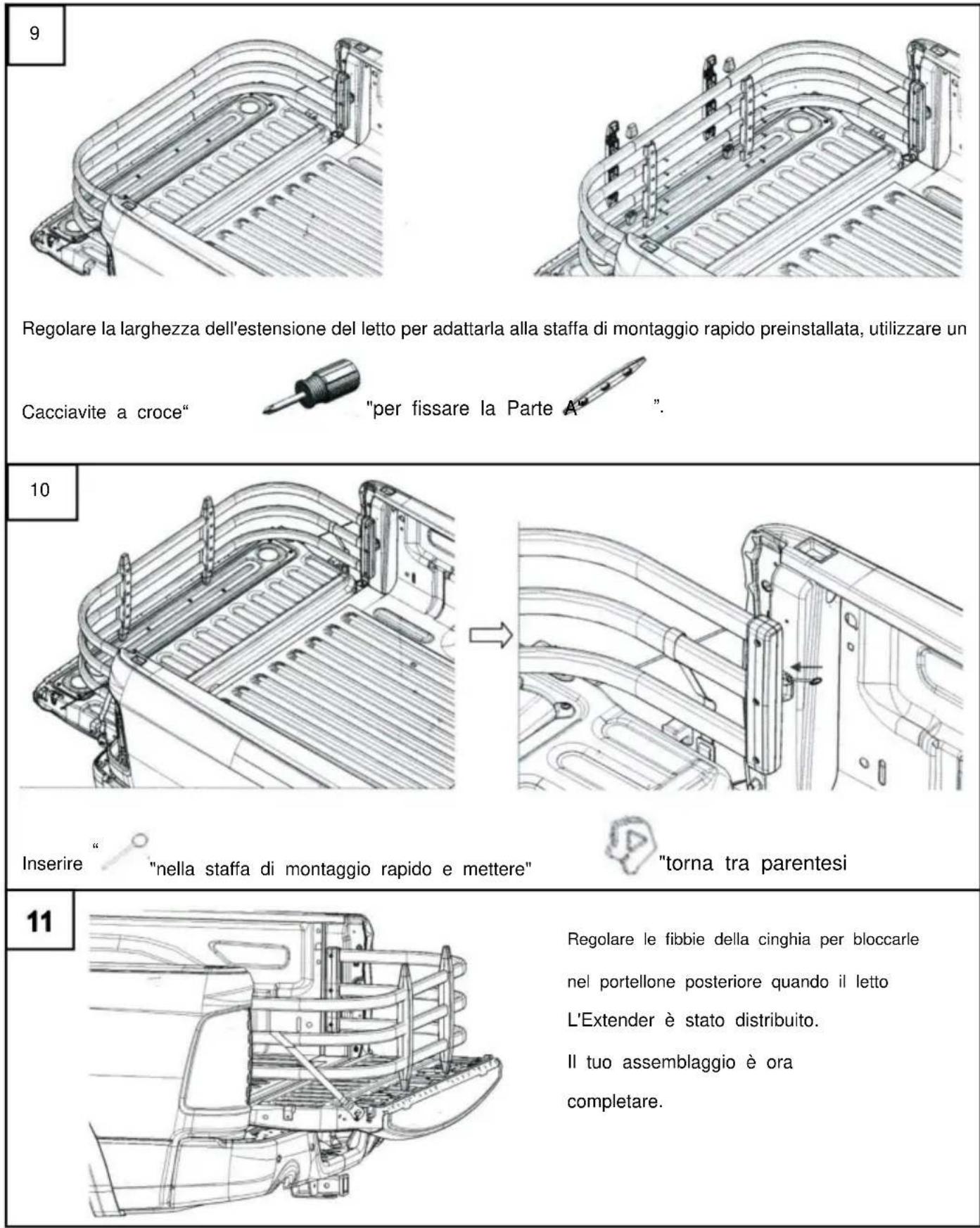

Quando l'estensione del letto è nella parte più arretrata posizione. Spingere verso il basso la fibbia per inserirla nel fermo del portellone. Stringere le cinghie. Per rilasciare, tirare la maniglia del portellone. NOTA: assicurarsi che le fibbie siano inserite correttamente nei fermi tirando le cinghie dopo aver inserito entrambe le fibbie.

FUNZIONAMENTO DELL'ESTENSORE DEL LETTO

ÿ Con il portellone posteriore aperto, posizionare i perni del perno del Bed Extender nelle staffe di montaggio sinistra e destra. Ruotare di 45 finché non cade in posizione, quindi abbassare su di esso il portellone posteriore aperto.

ÿ Ribaltare l'estensione del cassone per contenere il carico nel cassone del camion quando il portellone posteriore è aperto. ATTENZIONE: carico massimo di 200 libbre sul portellone posteriore aperto. Distribuire sempre il carico in modo uniforme e fissarlo correttamente all'interno del cassone. Non fissare il carico all'estensione del cassone

o al portellone posteriore. ÿ Prima di guidare, fissare l'estensione del cassone bloccando le fibbie delle cinghie fornite nei fermi del portellone posteriore del camion. Per rilasciare, tirare la maniglia del portellone posteriore. NOTA: assicurarsi che entrambe le fibbie siano correttamente bloccate nei fermi tirando verso l'alto ciascuna cinghia.

ÿ Ribaltare in avanti l'estensione del letto e chiudere il portellone posteriore per proteggere il carico più piccolo e organizzato.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

YH CONSULTING LIMITED. Per conto di YH Consulting

Ufficio limitato 147, Centurion House, Londra

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
