TZJ-01-02 - Auto-accessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	TZJ-01-02
Producttype	Laadbakverlenger (auto-accessoire)
Materiaal	Aluminium en kunststof
Kleur	Zwart
Afmetingen (verstelbare breedte)	Van 141 cm (55,5 inch) tot 173 cm (68 inch)
Belangrijkste functies	Verlenging van de laadbak voor het vervoeren van lange ladingen; beveiliging met spanbanden op de klep
Maximale laadcapaciteit	200 lb (ongeveer 90 kg) op de open klep
Compatibiliteit voertuigen	Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan, Chevrolet Silverado
Montage	Gaten boren in de klep, bevestiging met schroeven en steunen
Meegeleverde onderdelen	Bumpers, spanbanden, draaipunten, steunen, buizen, schroeven, sleutels, boormal, boor
Onderhoud en reiniging	Reinigen met zeepwater; regelmatig de staat van de spanbanden en bevestigingen controleren
Veiligheid	Overschrijd 200 lb niet; verdeel de lading gelijkmatig; bevestig de lading niet aan de verlenger; vergrendel altijd de spanbanden voordat u gaat rijden
Repareerbaarheid / reserveonderdelen	De onderdelen (spanbanden, schroeven, steunen) zijn beschikbaar via de after-sales service van Vevor
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - TZJ-01-02 Vevor

Hoe monteer ik de laadbakverlenger Vevor TZJ-01-02?

Volg de stappen 1 tot 4 in de handleiding: demonteer onderdeel B met de inbussleutel, monteer onderdelen C en F, plaats de spanbanden op de centrale buis, en bevestig vervolgens de rechte buizen. Gebruik de meegeleverde sleutel.

Welke vrachtwagens zijn compatibel met model TZJ-01-02?

Dit model is compatibel met Ford SuperDuty, F150, Dodge Ram 1500/2500/3500, Toyota Tundra, Nissan Titan en Chevrolet Silverado.

Wat is de maximale laadcapaciteit?

De maximale capaciteit is 200 lb (ongeveer 90 kg) op de open klep. Het is essentieel om de lading gelijkmatig te verdelen en de lading niet aan de verlenger zelf te bevestigen.

Hoe installeer ik de verlenging op de klep?

Gebruik de meegeleverde boormal om drie gaten aan elke kant van de klep te markeren en te boren met een boor van φ4,1 mm. Bevestig de steunen met de schroeven en moeren, pas daarna de verlenging aan en vergrendel de spanbanden.

Moet ik door de bedliner boren?

Ja, als uw vrachtwagen een bedliner heeft, moet u hier ook doorheen boren met dezelfde boor van φ4,1 mm.

Hoe beveilig ik de verlenging voordat ik ga rijden?

Laat de verlenging zakken op de open klep, steek de gespen van de spanbanden in de sluitingen van de klep en trek de banden strak. Controleer door aan elke band te trekken of ze goed zijn vergrendeld.

Wat te doen als de breedte van de laadbak niet overeenkomt met de klep?

Een optioneel zwart U-vormig frame moet worden geïnstalleerd om het verschil te compenseren. Als de laadbak op dezelfde horizontale lijn ligt als de klep, is dit frame niet nodig.

Hoe onderhoud ik de laadbakverlenger?

Reinig hem met zeepwater. Controleer regelmatig de staat van de spanbanden, schroeven en draaipunten. Vervang versleten of beschadigde onderdelen.

Kan de verlenging blijven zitten wanneer de klep gesloten is?

Ja, u kunt de verlenging naar voren kantelen en de klep sluiten. Dit helpt om kleine ladingen georganiseerd en beschermd te houden.

Waar kan ik reserveonderdelen of technische ondersteuning krijgen?

Ga naar www.vevor.com/support voor reserveonderdelen, het elektronische garantiecertificaat en technische ondersteuning.

GEBRUIKSAANWIJZING TZJ-01-02 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moeten gebruikers de volgende instructies lezen: Lees de gebruiksaanwijzing zorgvuldig door.

WAARSCHUWING:

Lees en begrijp deze hele handleiding voordat u dit product monteert, installeert, bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen en

instructies kunnen de dood, persoonlijk letsel of schade aan waardevolle spullen veroorzaken eigendom.

1. Houd u aan alle vereisten van het Department of Transportation (DOT) bij het gebruik van dit product.
2. Gebruik je gezonde verstand tijdens het werken. Blijf alert en concentreer je bij het opzetten en het gebruik van dit product. Werk nooit onder invloed van alcohol, drugs of medicijnen.
3. Zorg ervoor dat de werkplek schoon en goed verlicht is tijdens het monteren en gebruiken van dit product.
   Houd toeschouwers en kinderen uit de buurt van de werkplek.
4. Kleed je gepast. Draag nooit loszittende kleding of sieraden tijdens het werk.
   Houd lang haar in bedwang en houd haar, kleding en handschoenen uit de buurt van bewegende delen.
5. Houd deze laadbakverlenger altijd buiten bereik van kinderen
6. Controleer of de laadbakverlenger in goede staat verkeert voordat u deze gebruikt.

BEWAAR DEZE INSTRUCTIES

PRODUCTPARAMETERS

Model	TZJ-01-01	TZJ-01-02
Bereik	51,6~64 inch	55,5~68 inch
Materiaal	Aluminium, kunststof
Kleur	Zwart
Montage	Bergrug, Tacoma, GladiaTor, Colorado/Canyon,Grens, boswachter	Ford SuperDuty, F150,Dodge Ram 1500/2500/3500,Toyota-toendra, Nissan Titan,Chevrolet Silverado

MONTAGEVOORBEREIDING

Controleer bij het uitpakken van dit product of de hieronder vermelde onderdelen aanwezig zijn zijn inbegrepen en worden zorgvuldig geïnspecteerd op eventuele schade die is opgetreden tijdens het transport. Als een onderdeel ontbreekt of beschadigd is, probeer dan niet het product in elkaar zetten of gebruiken.

GEEN	FOTO	DEEL NUMMER	AANTAL		GEEN	FOTO	DEEL NUMMER	Hoeveelheid
A		Bumper Rechtop Montage	2		J		Inbussleutel	1
B		Riem Gesp Montage	2		Ik		Bumper	2
C		Scharnier Rechtop Montage	2		Ik		Zeskantmoer	M6 2
D		Snel Berg Beugelset	2		M		Borgmoer M5 8
EN		Direct Buis	3		N		Boortje y4.1	1
F			6		DE		Riemvergrendelling InvoegenGebogen f15	2uis
G		Phillips Kopschroef M5*20	8		P		Riemvergrendeling Invoegen f11	2
H		Phillips Hoofd Zelf tappen g Schroef 5*16	20		Q		Boren sjabloon	2
I		Zeshoek stopcontact hoofdkap schroef M6*40	2		R		Beugel	2

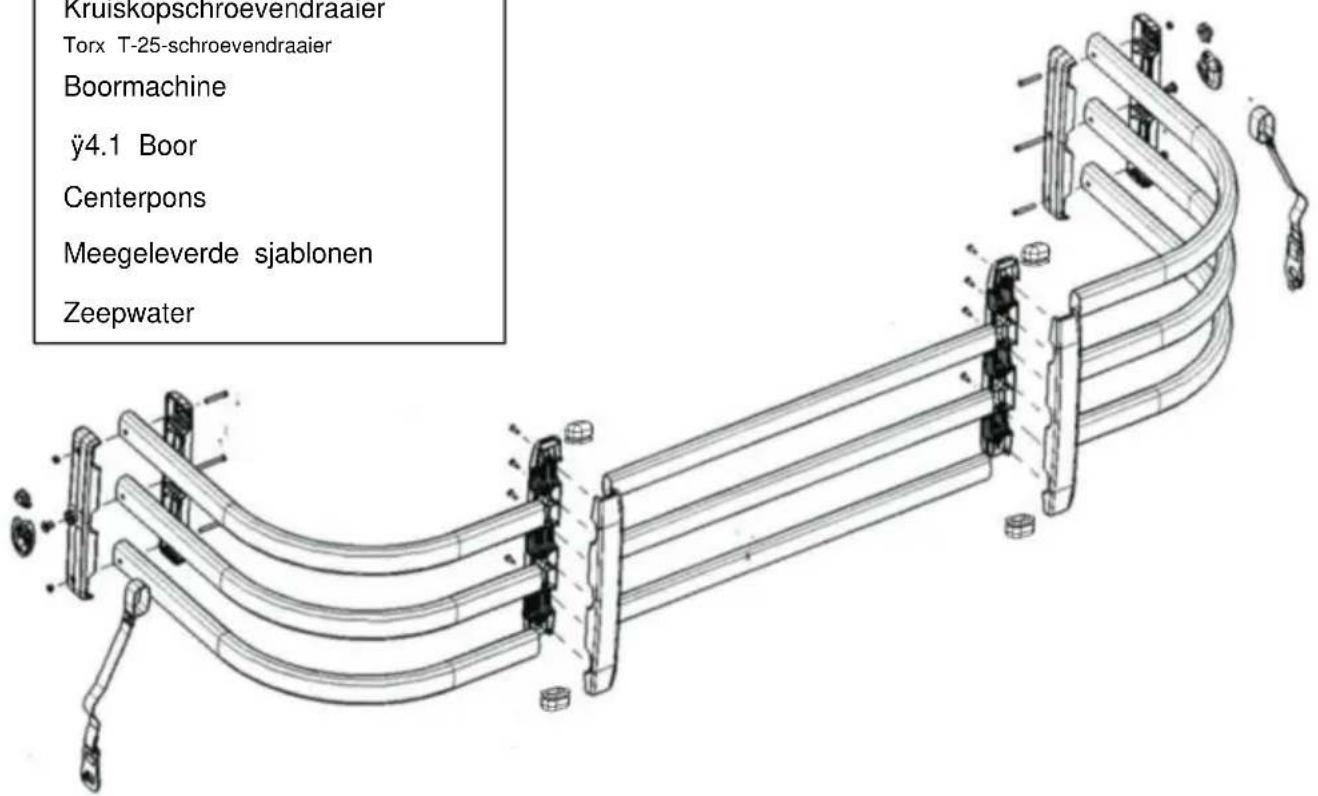

PRODUCTASSEMBLAGE GEËXPLODEERD

BENODIGDE GEREEDSCHAPPEN

Kruiskopschroevendraaier

Torx T-25-schroevendraaier

Boormachine

ÿ4.1 Boor

Centerpons

Meegeleverde sjablonen

Zeepwater

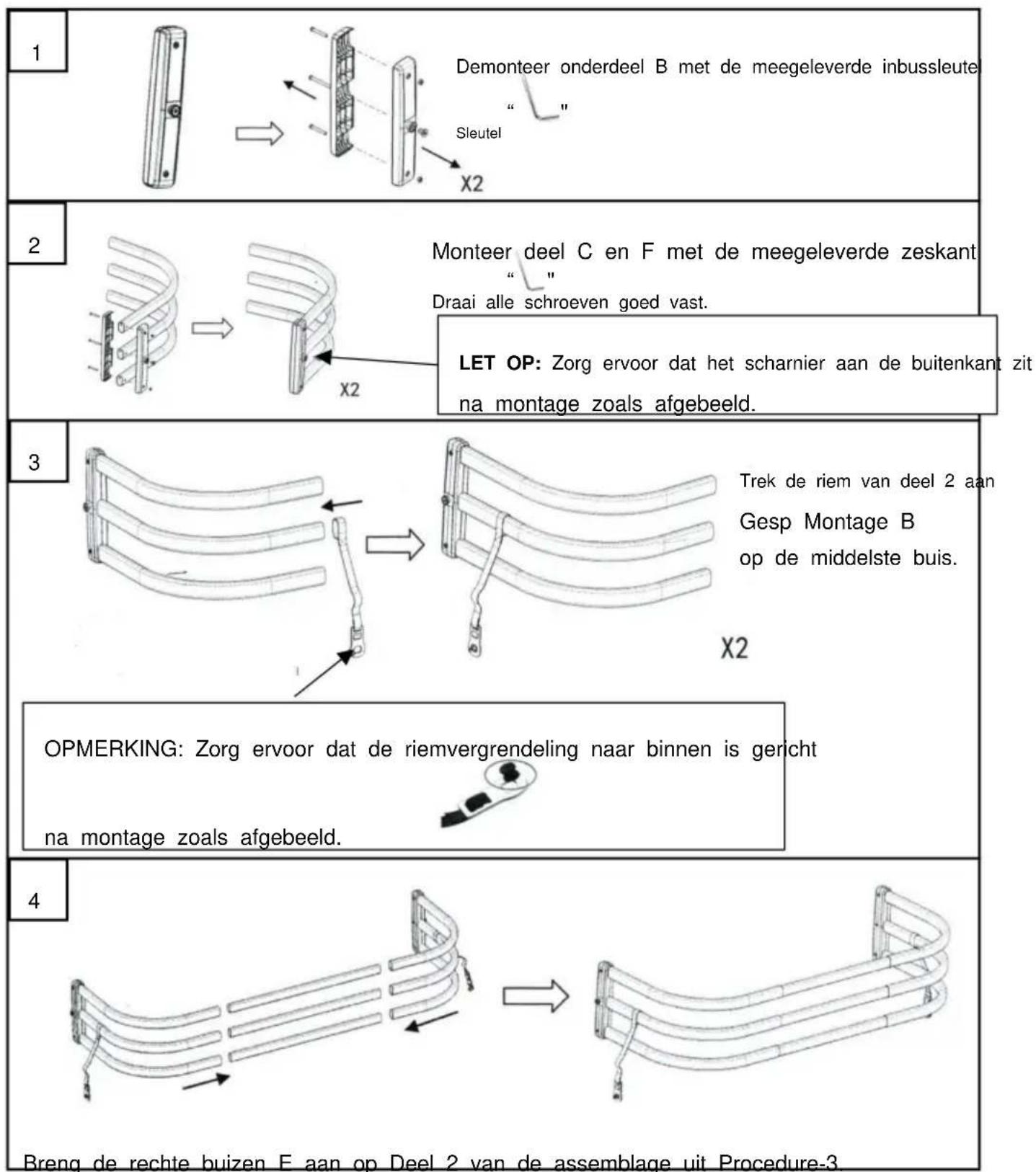

1. Montageprocedures

2. Installatieprocedures

5

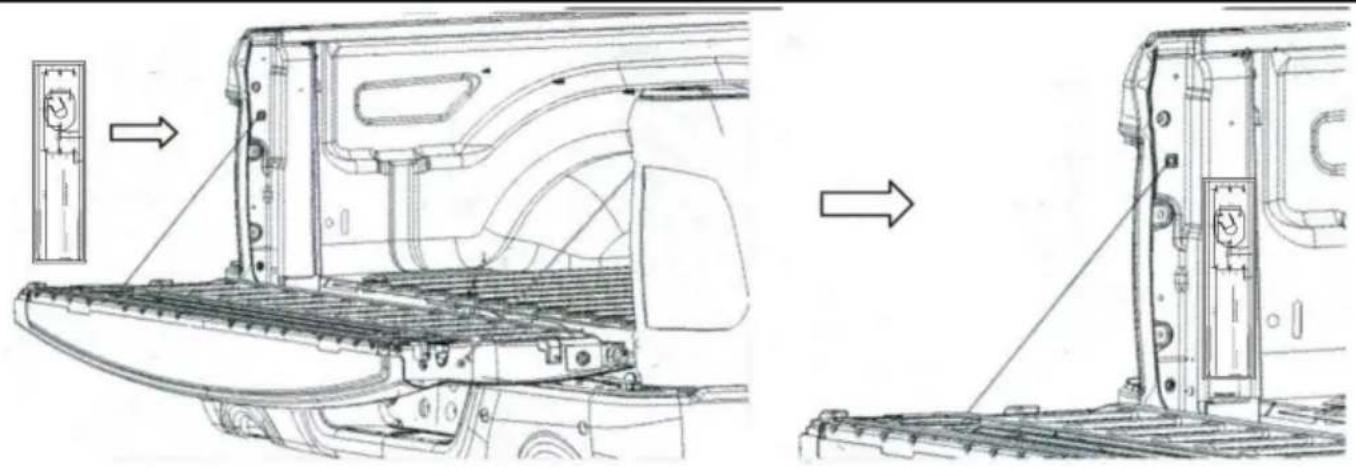

Pas de boormal Q aan en plaats deze op de D-stijl van de achterklep en markeer de 3 schroefgaten met een markeerstift aan beide zijden

6

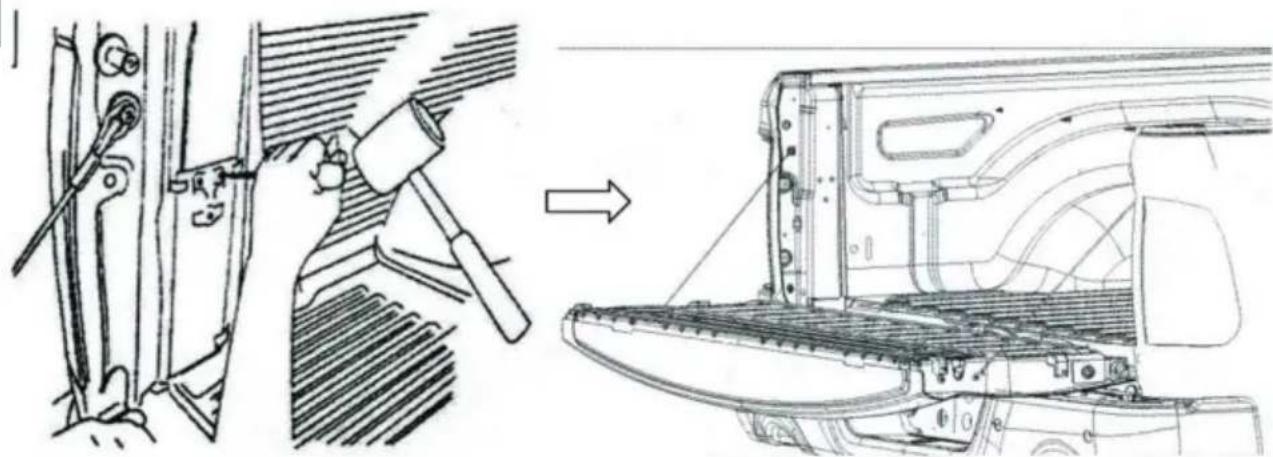

Gebruik de centerpons om de schroefgaten te markeren ter voorbereiding op het boren.

7

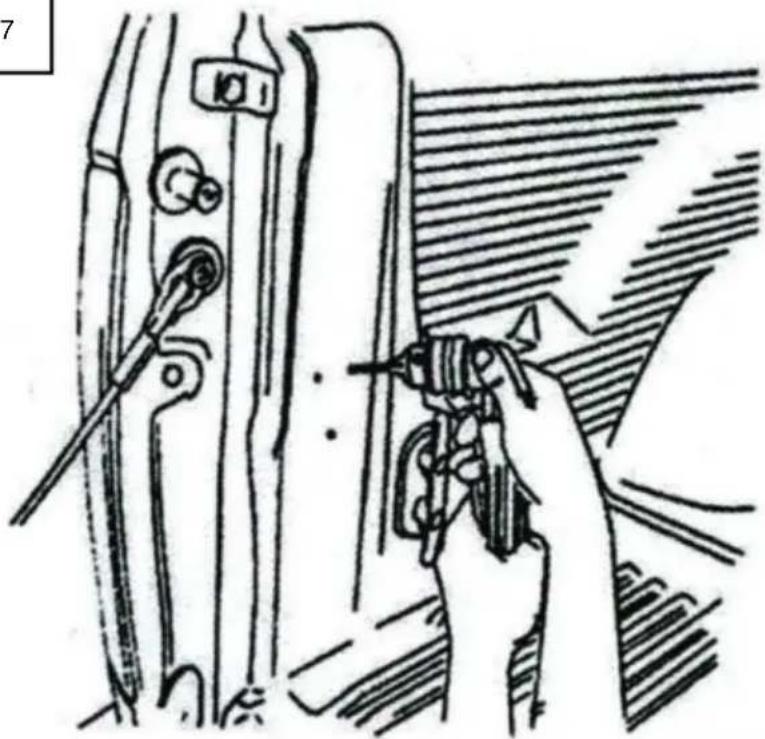

Gebruik een boormachine en y4.1

boor om door het plaatwerk te

boren. Indien uitgerust met een

bedliner, boor dan door de

bedliner als

Goed.

met schroef H door gebruik te maken van een kruiskop schroef

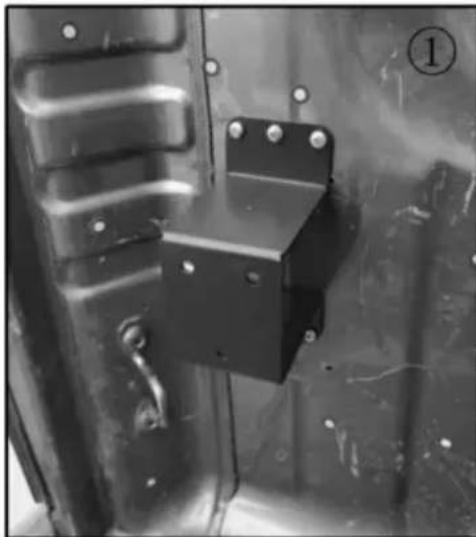

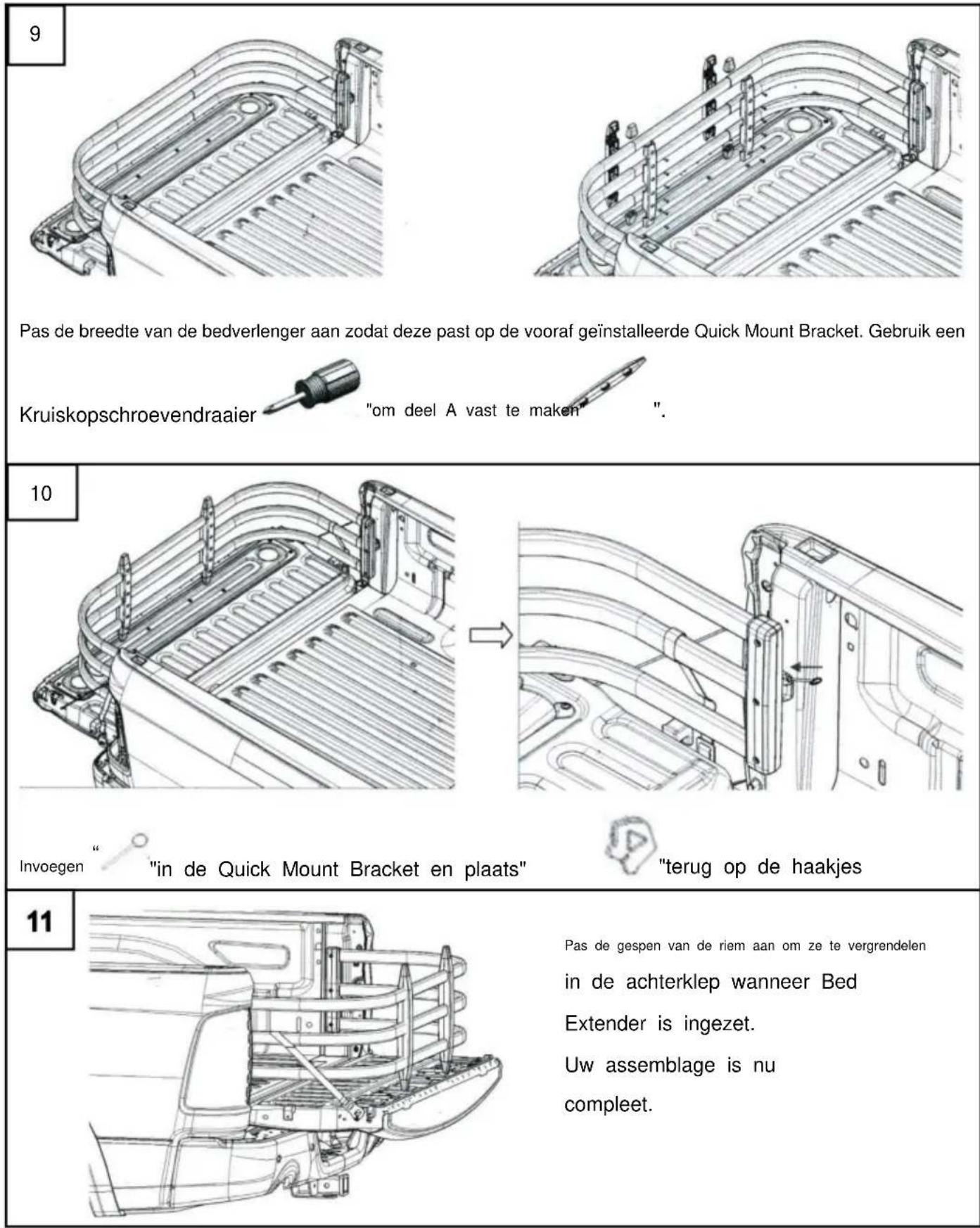

Tips: Het zwarte U-vormige

frame is een optionele

accessoire. Als de breedte van de

wagen staat niet op de

dezelfde horizontale lijn als

de achterklep, moet deze

worden geïnstalleerd (zoals

weergegeven in de afbeelding).

Als de breedte van de wagen op dezelfde horizontale

lijn als de achterklep, het hoeft niet te zijn

geïnstalleerd.

Gebruik een boormachine en een ÿ4.1 boor om door het plaatmetaal te boren. Indien aanwezig

Als u een bedliner gebruikt, boor dan ook door de bedliner heen.

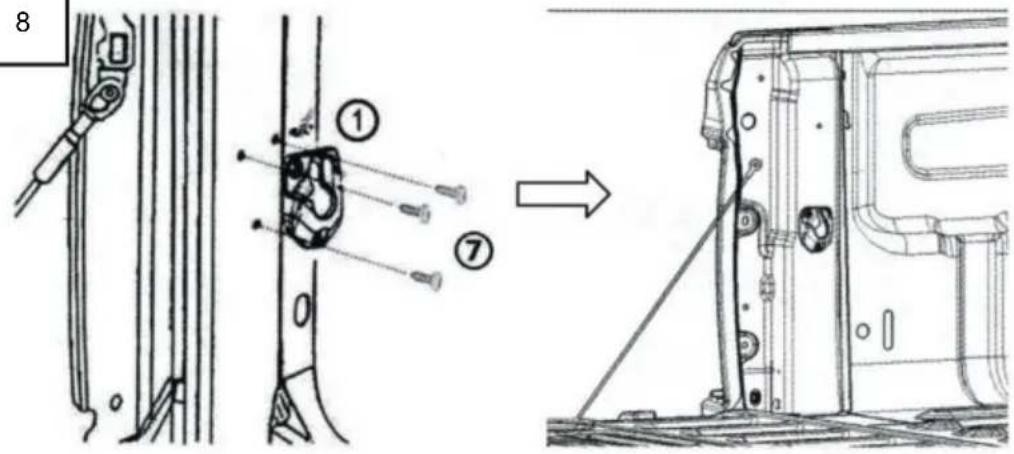

Bevestig beugel R met schroef H met behulp van een kruiskopschroef.

Bevestig beugel D met schroef G en moer M met behulp van een kruiskopschroef.

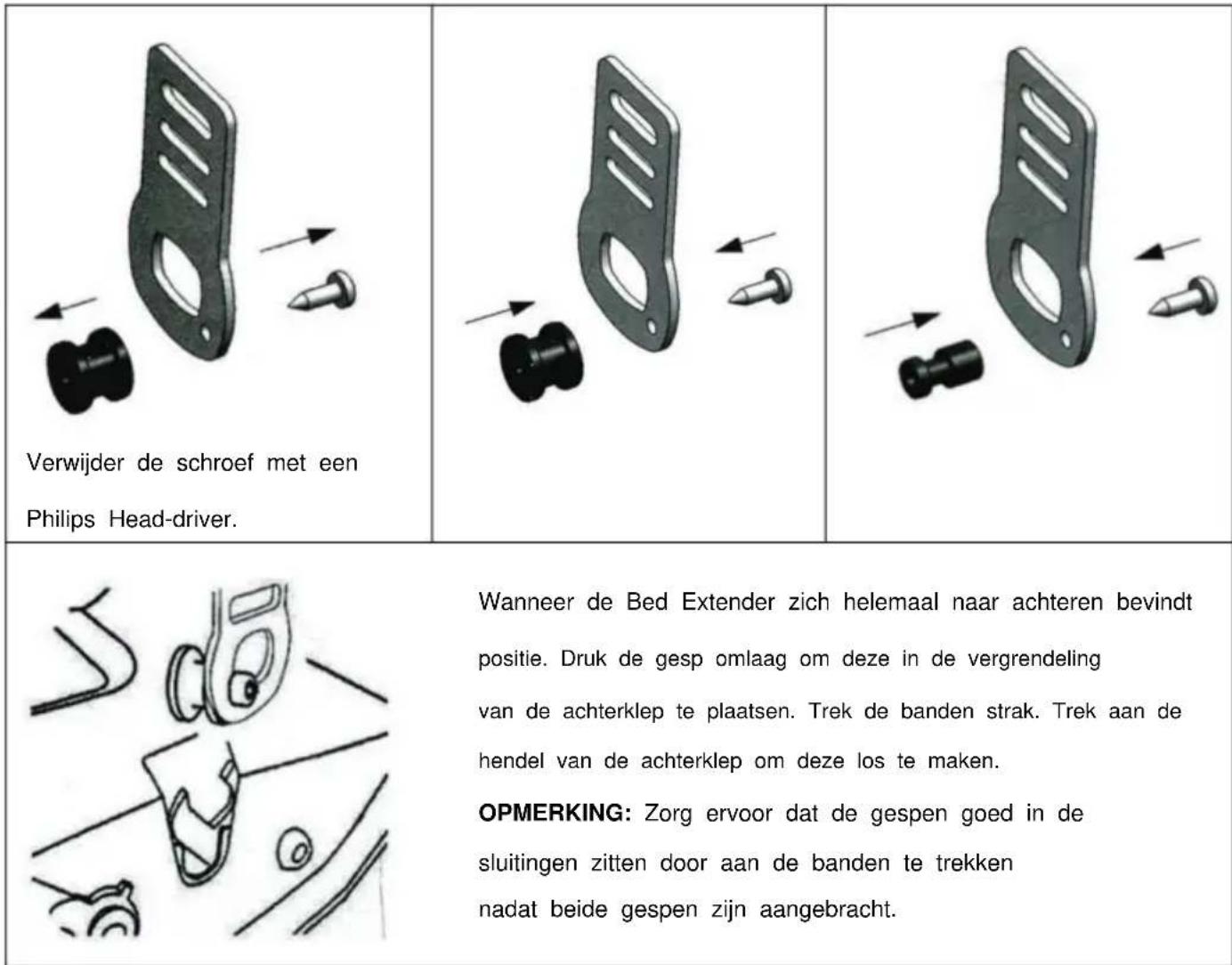

Tips: De Strap Latch Insert wordt geleverd in 2 diametermaten, u kunt kiezen voor de juiste uw achterklepvergrendeling monteren.

BEDVERLENGINGSBEDIENING

ÿ Plaats met de achterklep open de Bed Extender-draaipennen in de linker- en rechtermontagebeugels. Draai tot 45 tot deze op zijn plaats valt en laat de open achterklep er vervolgens op zakken.

ÿ Klap de Bed Extender uit om lading in de laadbak van de truck te houden wanneer de achterklep open is. LET OP: Maximaal 200 lb belasting op de open achterklep. Verdeel de lading altijd gelijkmatig en zet deze goed vast in de laadbak. Maak lading niet vast aan de Bed Extender of de achterklep.ÿ Zet de Bed Extender vast door de meegeleverde riemgespen vast te zetten in de grendels van de achterklep van de truck voordat u gaat rijden. Trek aan de hendel van de achterklep om deze los te maken. OPMERKING: Zorg ervoor dat beide gespen goed vastzitten in de grendels door aan elke riem omhoog te trekken.

ÿ Klap de Bed Extender naar voren en sluit de achterklep om kleinere ladingen veilig te houden en georganiseerd.
