TZJ-01-02 - Bilaccessoar Vevor - Gratis bruksanvisning och manual

BRUKSANVISNING TZJ-01-02 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

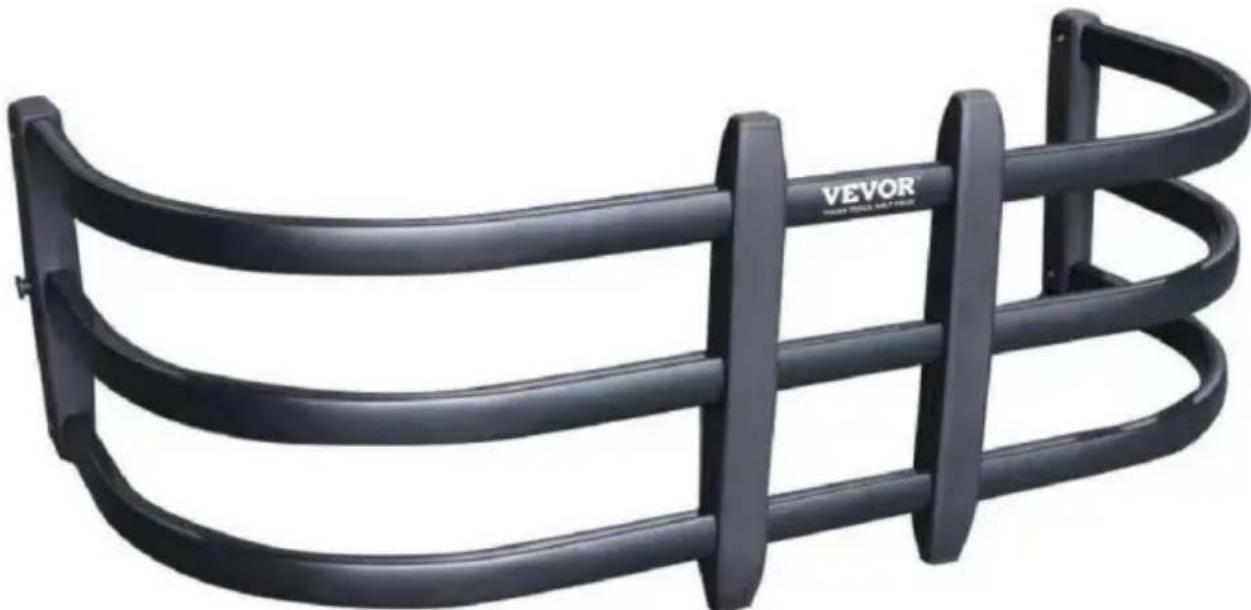

LASTBILSFÖRIängare

MODELL:TZJ-01-01/TZJ-01-02

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASTBILSFÖRIängare

MODELL:TZJ-01-01/TZJ-01-02

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användarna läsa bruksanvisningen noggrant.

WARNING:

Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada på värdefulla föremål egendom.

1. Följ alla krav från Department of Transportation (DOT) vid användning denna produkt.
2. Använd sunt förnuft när du arbetar. Var uppmärksam och koncentrera dig när du ställer in och använda denna produkt. Arbeta aldrig när du är påverkad av alkohol, droger eller mediciner.
3. Håll arbetsområdet rent och väl upplyst under montering och användning av denna produkt. Håll åskådare och barn borta från arbetsområdet.
4. Klä dig lämpligt. Bär aldrig löst sittande kläder eller smycken när du arbetar. Innehåll långt här och håll här, kläder och handskar borta från rörliga delar.
5. Håll alltid denna lastbilsflaksförlängare borta från barn
6. Kontrollera att lastbilsflaksförlängaren är i gott skick innan du använder den.

SPARA DESSA INSTRUKTIONER

PRODUKTPAREMETRAR

Modell	TZJ-01-01	TZJ-01-02
Räckvidd	51,6~64 tum	55,5 ~ 68 tum
Material	Aluminium, plast
Färg	Svart
Montering	Ridgeline, Tacoma, Gladiator,Colorado/Canyon,Frontier, ranger	Ford SuperDuty,F150,Dodge Ram 1500/2500/3500,Toyota Tundra, Nissan Titan,Chevrolet Silverado

FÖRBEREDELSE AV MONTERING

När du packar upp denna produkt, kontrollera att de delar som anges nedan medföljer och inspektera noggrant för eventuella skador som kan ha uppstått under transitering. Om någon del saknas eller är skadad, försök inte göra det montera eller använda produkten.

INGEN BILD		DEL ANTAL	ANTAL	INGEN	BILD	DEL ANTAL	ANTAL
A		Stötfångare Upprätt Montering	2		J		Insexnyckel
B		Rem Spänne Montering	2		K		Stötfångare
C		Svänga Upprätt Montering	2		L		Sexkantsmutter M6 2
D		Snabbt Montera Fästeset	2		M		Låsmutter M5 8
OCH		Rakt Rör	3		N		Borr ÿ4.1
F		Böjt rör	6		DE		Remspärr Infoga f15
G		Phillips Huvudskruv M5*20	8		P		Remspärr Infoga f11

H		Phillips Huvud Självtappning g Skruv 5*16	20		F		Borrning mall	2
_R		Sexhörning uttag huvudmössa skruva M6*40	2				Konsol	2

PRODUKTMONTERING EXPLODERAD

VERKTYG KRÄVS

Phillips skruvmejsel Torx T-25 drivrutinen Elektrisk borrmaskin ÿ4.1 Borr Center Punch Medföljande mallar Tvålvatten

1. Monteringsprocedurer


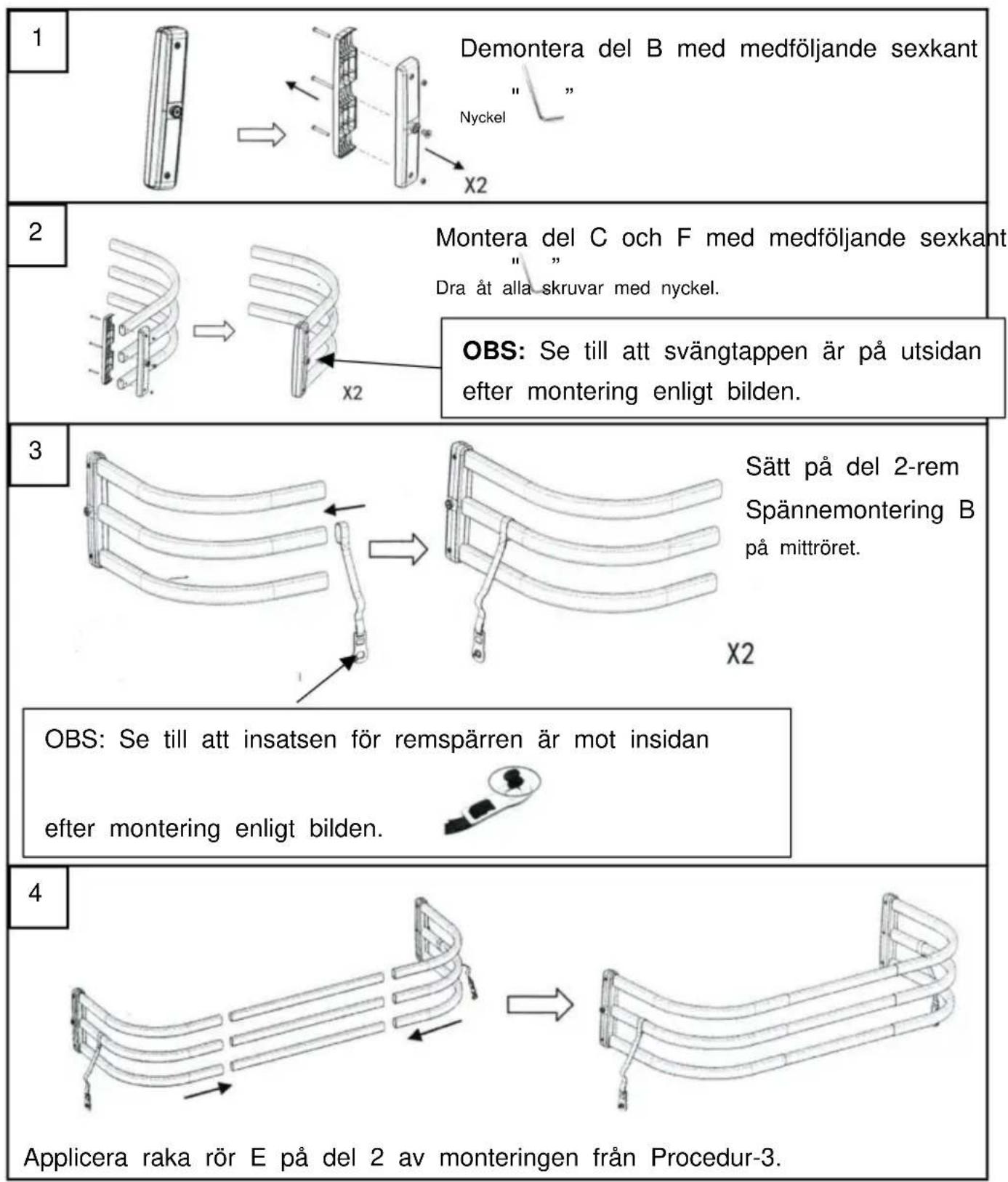

    A["1: Demontera del B med medföljande sexkant"] --> B["2: Montera del C och F med medföljande sexkant"]
    B --> C["3: OBS: Se till att svängtappen är på utsidan efter montering enligt bilden."]
    C --> D["4: Sätt på del 2-rem Spännemontering B på mittröret."]
    D --> E["4: OBS: Se till att insatsen för remspärren är mot insidan efter montering enligt bilden."]

2. Installationsprocedurer

5

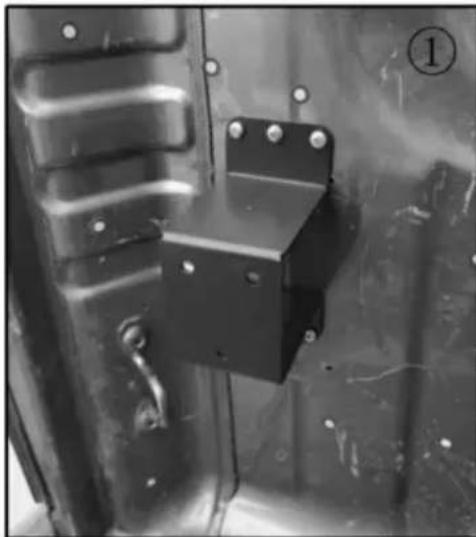

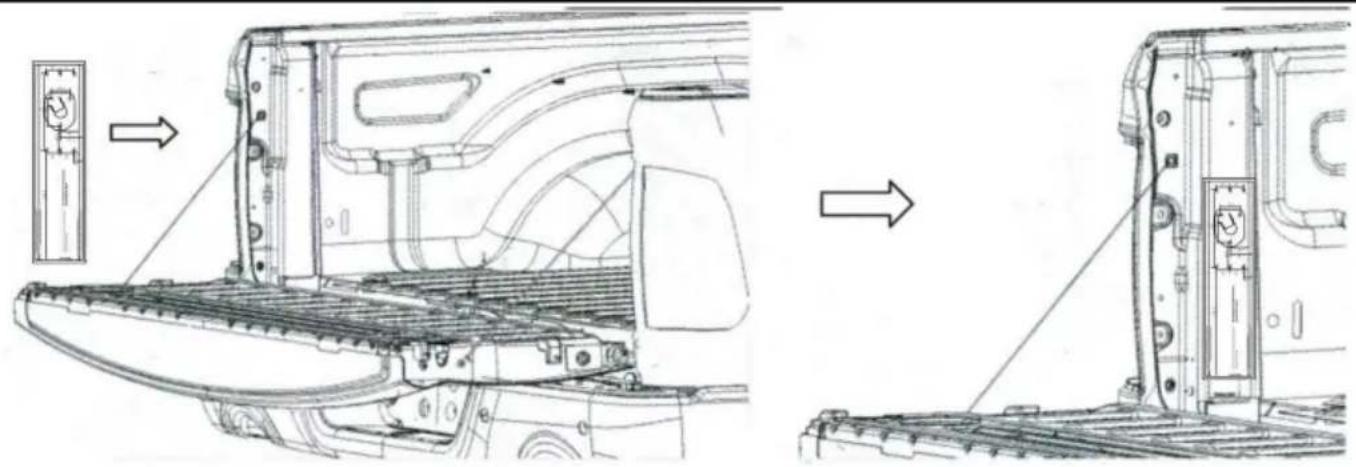

Justera och placera borrmallen Q vid bakluckans D-stolpe och markera de 3 skruvhålen med markör på båda sidor

6

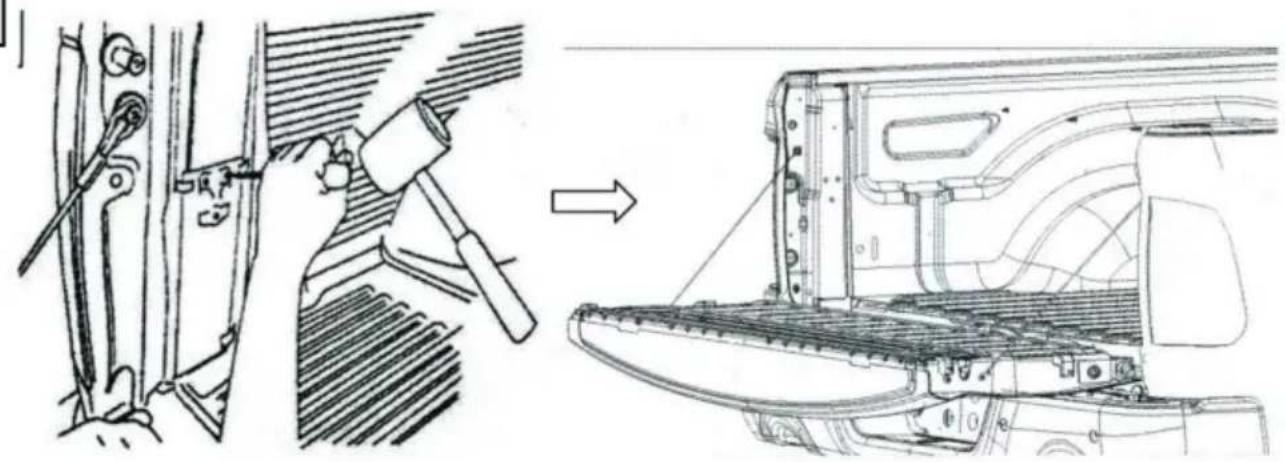

Använd centrumstansen för att markera skruvhål för förberedelse av borrning.

7

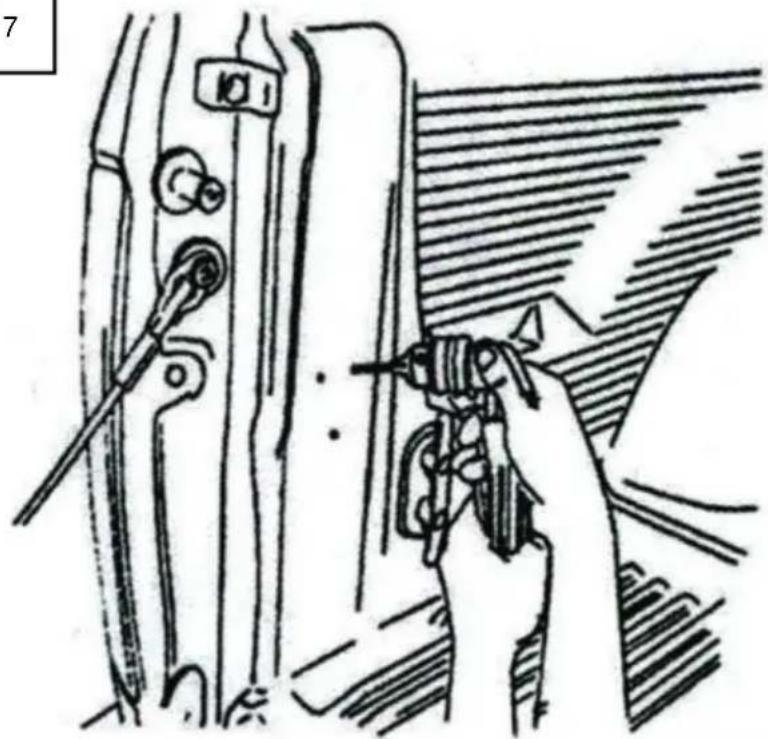

Använd en borrmaskin och y4.1

borr för att borra genom plåten.

Om det är utrustat med ett

underlägg, borra genom

bäddfodret som

väl.

att använda en Phillips

skruva

Tips: Den svarta U-formade ramen är ett valfritt tillbehör. Om bredden på

vagn är inte på samma horisontella linje som bakluckan måste den installeras (som visas på bilden). Om vagnens bredd är

på samma horisontal linje som bakluckan, det behöver inte vara det installerat.

Använd en motorborr och y4.1 borr för att borra genom plåten. Om utrustad

med ett bäddfoder, borra genom bäddfodret också.

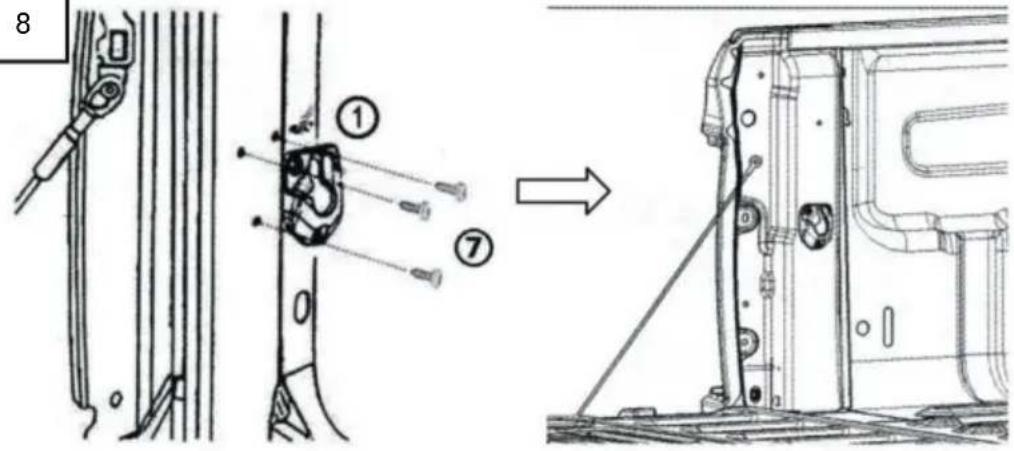

Fäst fäste R med skruv H med en stjärnskruv.

Fäst fäste D med skruv G och mutter M med en Phillips-skruv.

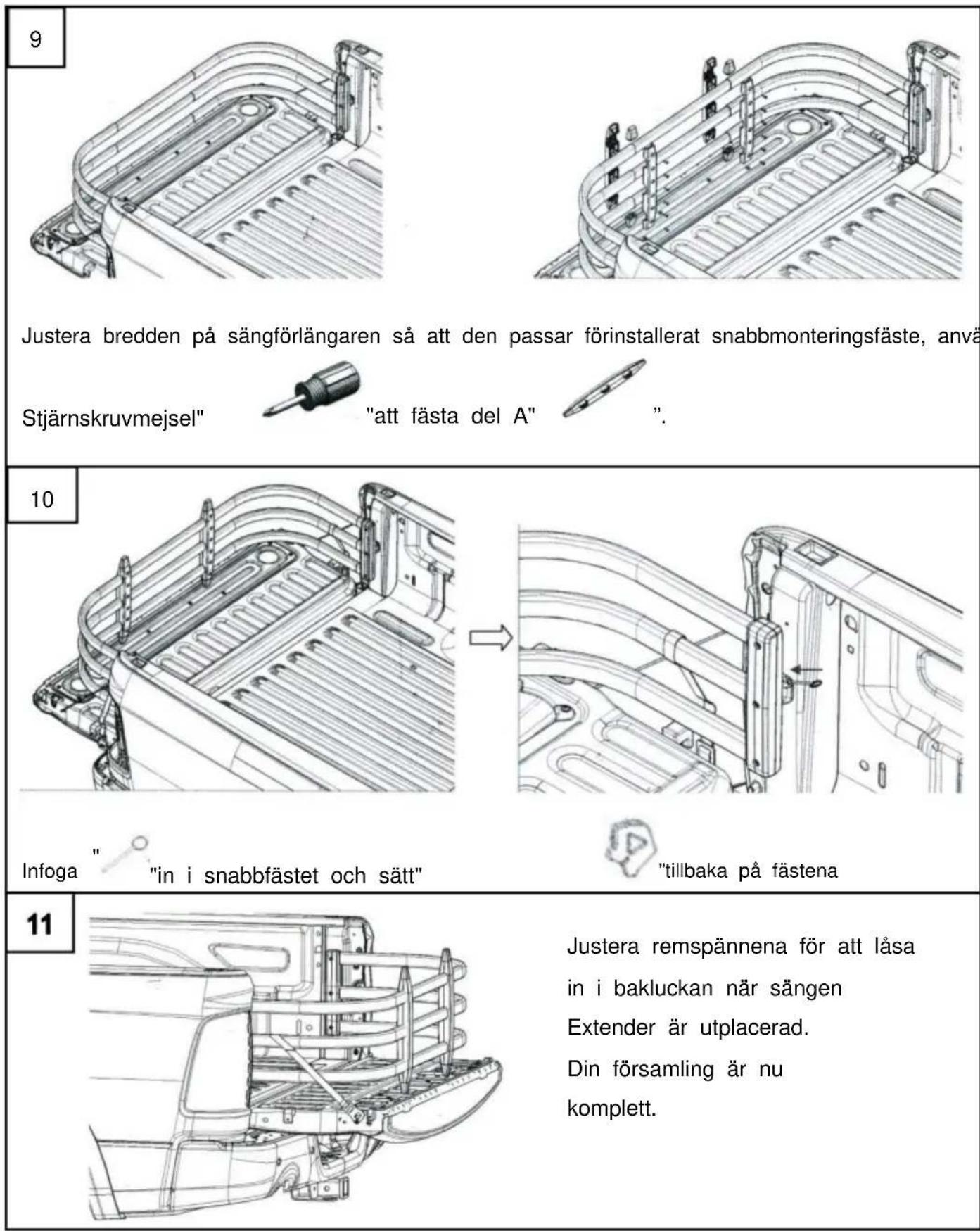

9 Justera bredden på sängförlängaren så att den passar förinstallerat snabbmonteringsfäste, anvä Stjärnskruvmejsel" "att fästa del A" . 10 Infoga " "in i snabbfästet och sätt" "tillbaka på fästena 11 Justera remspännena för att låsa in i bakluckan när sängen Extender är utplacerad. Din församling är nu komplett.

Tips: Strap Latch Insert levereras i 2 diameterstorlekar, du kan välja att korrekt montera din bakluckespärr.

Ta bort skruven med en Philips Head-drivrutin.
När sängförlängaren är längst bak placera. Tryck ner spännet för att föra in det i bakluckans spärr. Dra åt remmarna. För att lossa, dra i bakluckans handtag. OBS: Se till att spännena är ordentligt insatta i spärrarna genom att dra i remmarna after att båda spännena har satts in.

FUNKTION AV SÄNGFÖRIängare

ÿ Med bakluckan öppen, placera Bed Extender-svängstiften i vänster och höger monteringsfästen. Vrid till 45 tills den faller på plats, sänk sedan ned den öppna bakluckan.

ÿ Fäll ut bäddförlängaren för att hålla last i flaket när bakluckan är öppen. WARNING: 200 lb maximal belastning på den öppna bakluckan. Fördela alltid lasten jämnt och ordentligt säkrad inuti sängen. Fäst inte last i sängförlängaren eller bakluckan. ÿ Innan du kör, säkra Bed Extender genom att lås de medföljande remspännena i lastbilens

baklucka. För att lossa, dra i bakluckans handtag. OBS: Se till att båda spännena är ordentligt lästa i spärrarna genom att dra upp varje rem.

ÿ Fäll bäddförlängaren framåt och stäng bakluckan för att hålla mindre last säker och organiserade.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

EC

REP

Teknisk support och e-garanticertifikat
