PRZEDŁUŻENIE ŁÓŻKA SAMOCHODU CIĘŻAROWEGO

MODEL:TZJ-01-01/TZJ-01-02

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

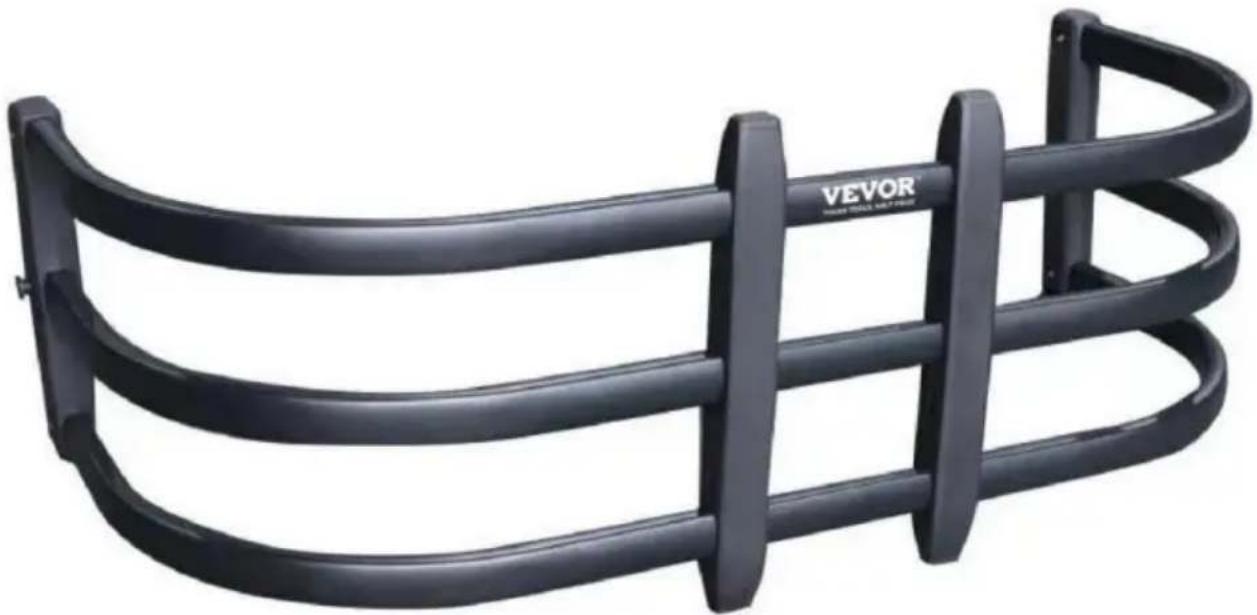

PRZEDŁUŻENIE ŁADUNKU SAMOCHODU CIĘŻAROWEGO

MODEL:TZJ-01-01/TZJ-01-02

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownicy muszą zapoznać się z treścią niniejszej instrukcji.

Przeczytaj uważnie instrukcję obsługi.

OSTRZEŻENIE:

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie cennych przedmiotów nieruchomości.

1. Stosuj się do wszystkich wymagań Departamentu Transportu (DOT) podczas korzystania z ten produkt.
2. Używaj zdrowego rozsądku podczas pracy. Zachowaj czujność i koncentrację podczas ustawiania i używając tego produktu. Nigdy nie pracuj pod wpływem alkoholu, narkotyków lub Leki.
3. Podczas montażu i użytkowania produktu należy zadbać o czystość i dobre oświetlenie miejsca pracy. Nie dopuszczać widzów i dzieci na teren prac.
4. Ubieraj się odpowiednio. Nigdy nie noś luźnej odzieży ani biżuterii podczas pracy. Trzymaj długie włosy z dala od ruchomych części.
5. Zawsze trzymaj przedłużacz skrzyni ładunkowej poza zasięgiem dzieci
6. Przed użyciem sprawdź, czy przedłużenie skrzyni ładunkowej jest w dobrym stanie.

ZAPISZ TE INSTRUKCJE

PAREMETRY PRODUKTU

Model	TZJ-01-01	TZJ-01-02
Zakres	51,6~64 cali	55,5~68 cali
Tworzywo	Aluminium, Plastik
Kolor	Czarny
Dopasowanie	Grzbiet,Tacoma,Gladiator,Kolorado/Kanion,Granica, strażnik	Ford SuperDuty,F150,Dodge Ram 1500/2500/3500,Toyota Tundra, Nissan Titan,Chevrolet Silverado

PRZYGOTOWANIE MONTAŻU

Podczas rozpakowywania tego produktu należy sprawdzić, czy wymienione poniżej części są kompletne są dołączone i dokładnie sprawdzone pod kątem ewentualnych uszkodzeń podczas transportu. Jeśli jakaś część jest brakująca lub uszkodzona, nie próbuj złożyć lub używać produktu.

BRAK	OBRAZU	CZEŚC NUMER	ILOŚĆ	BRAK	OBRAZKA	CZEŚC NUMER	ILOŚĆ
A		ZderzakPionowo Montaż	2		J		Klucz imbusowy
B		PasekKlamra Montaż	2		K		Zderzak
C		SworzeńPionowo Montaż	2		L		Nakrętka sześciokątna M6 2
D		SzybkiUchwytZestaw wsporników	2		M		Nakrętka zabezpieczająca M5 8
I		ProstyRura	3		N		Wiertło φ4.1
F			6		TO		Zaczep paska WstawićWygięta rura f15
G		KrzyżakŚruba główkowaM5*20	8		P		Zaczep paska Wstawićf11

H		KrzyżakGłowaSamogwintującyŚruba g5*16	20		Q		Wiercenieszablon	2
I		Sześciokątgniazdoczapka na głowęśrubaM6*40	2		R		Nawias	2

MONTAŻ PRODUKTU ROZBUCHŁ

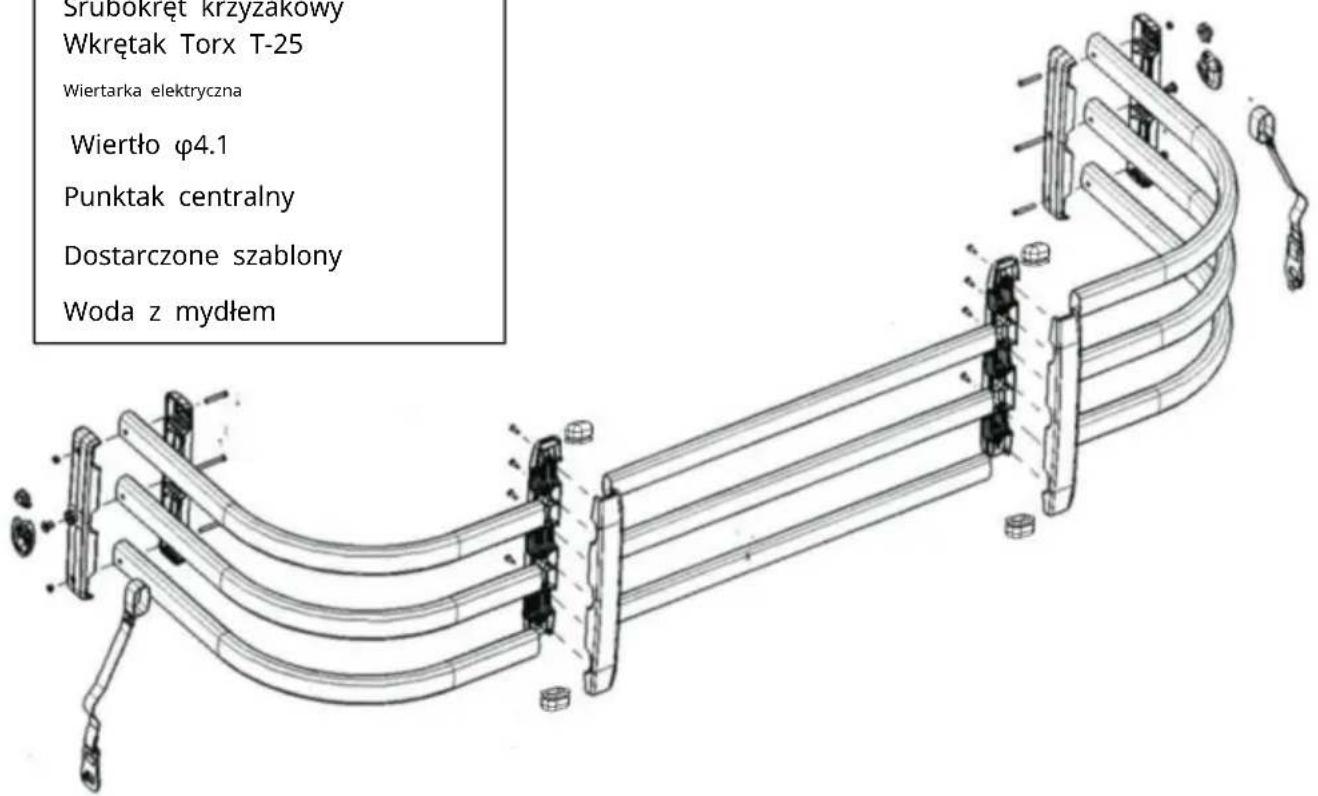

WYMAGANE NARZĘDZIA

Śrubokręt krzyżakowy

Wkrętak Torx T-25

Wiertarka elektryczna

Wiertło φ4.1

Punktak centralny

Dostarczone szablony

Woda z mydłem

Srubokręt krzyzakowy Wkrętak Torx T-25 Wiertarka elektryczna Wiertło φ4.1 Punktak centralny Dostarczone szablony Woda z mydłem

1. Procedury montażu

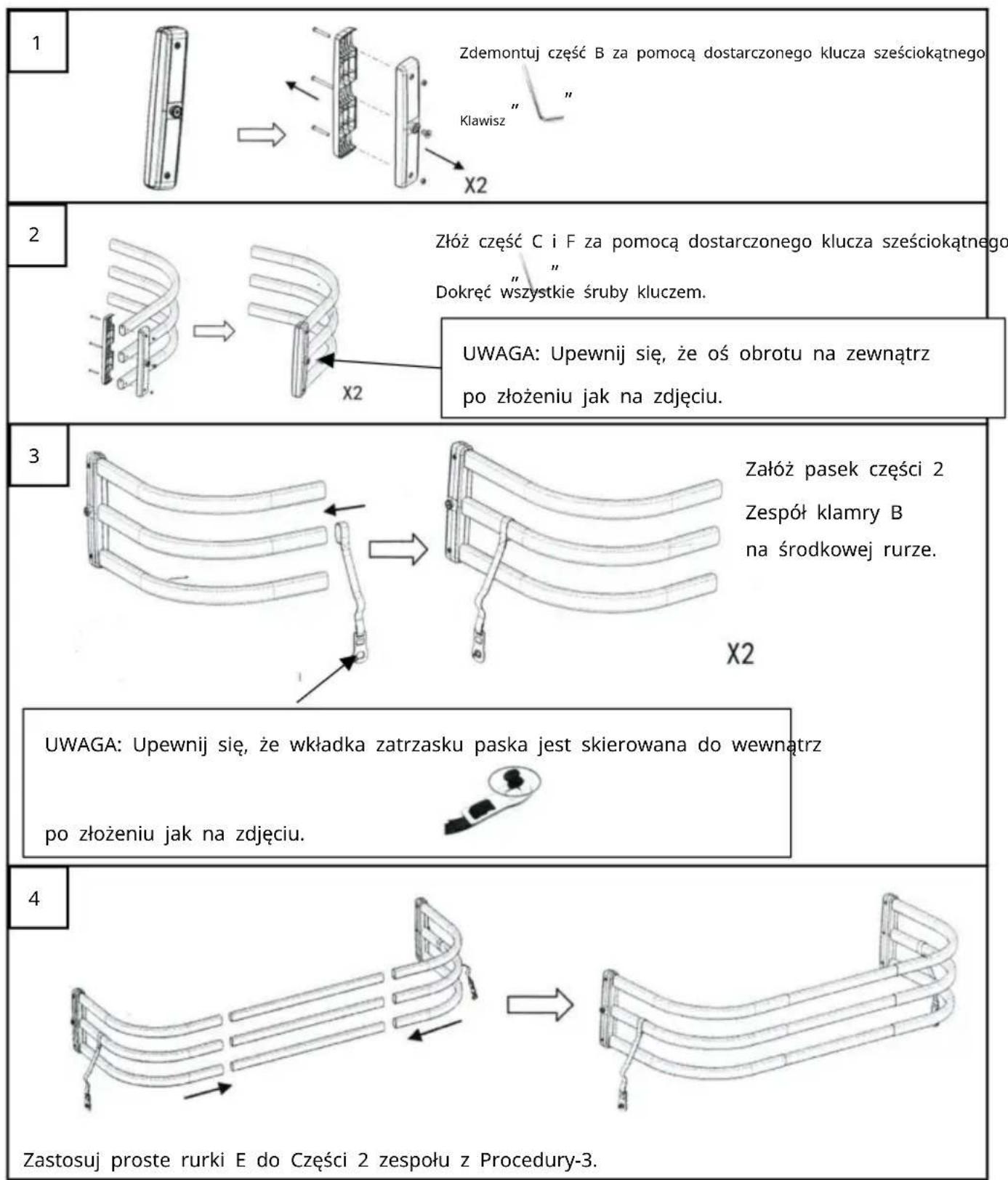

1 Zdemontuj część B za pomocą dostarczonego klucza sześciokątnego Klawisz X2 2 Zóż część C i F za pomocą dostarczonego klucza sześciokątnego Dokręć wszystkie śruby kluczem. UWAGA: Upewnij się, że oś obrotu na zewnątrz po złożeniu jak na zdjęciu. 3 Załóż pasek części 2 Zespół klamry B na środkowej rurze. X2 UWAGA: Upewnij się, że wkładka zatrzasku paska jest skierowana do wewnątrz po złożeniu jak na zdjęciu. 4 Zastosuj proste rurki E do Części 2 zespołu z Procedury-3.

2. Procedury instalacji

5

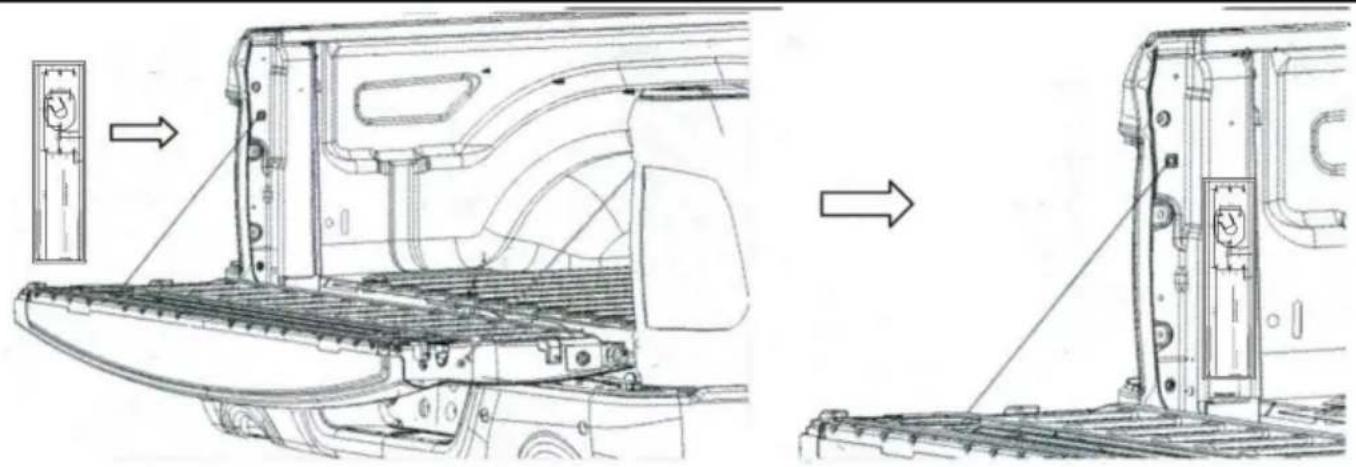

Wyreguluj i umieść szablon wiercenia Q na słupku D klapy tylnej i zaznacz markerem 3 otwory na śruby po obu stronach.

6

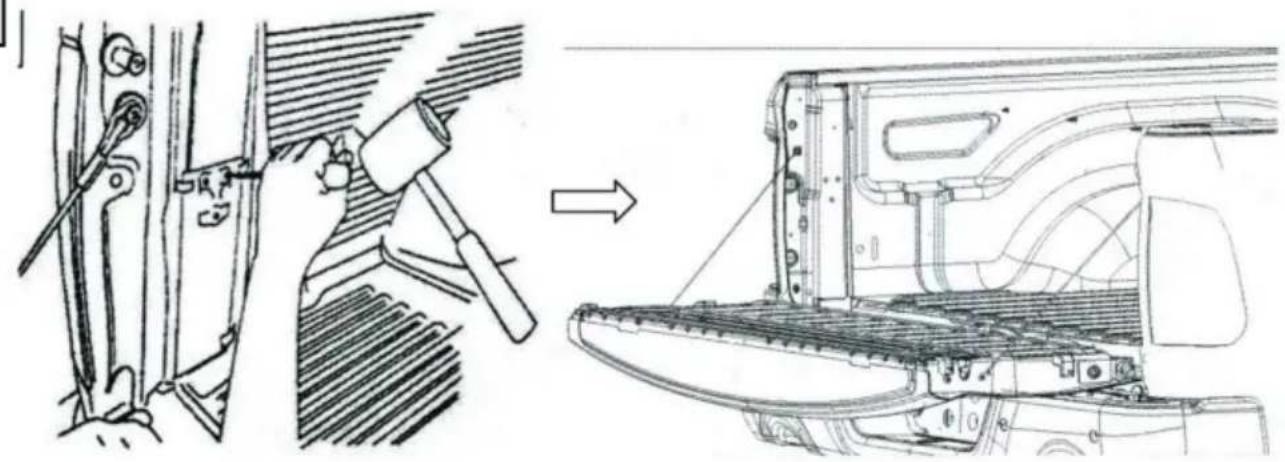

Za pomocą punktaka zaznacz otwory na śruby, aby przygotować je do wiercenia.

7

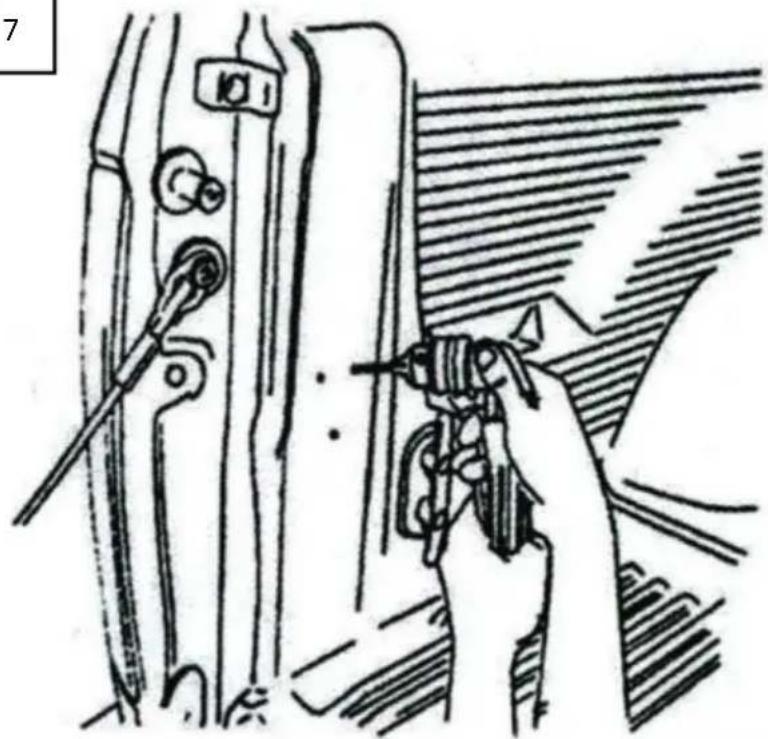

Użyj wiertarki elektrycznej i φ4,1

wiertło do przewiercania blachy. Jeśli

jest wyposażony w wykładzinę

skrzyni ładunkowej,

przewiercić wykładzinę skrzyni ładunkowej, jak Dobrze.

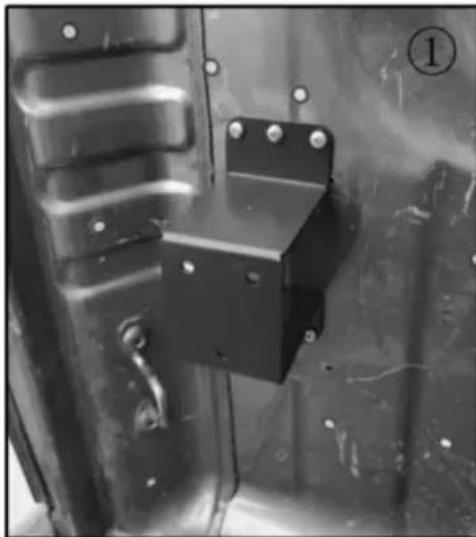

Zamocuj wspornik D ze śrubą H za pomocą klucza krzyżakowego śruba

Wskazówki: Czarna rama w kształcie litery U jest opcjonalnym akcesorium. Jeśli szerokość

przewóz nie jest na ta sama pozioma linia co klapa tylna, należy ją zamontować (jak pokazano na rysunku). Jeśli szerokość wózka wynosi na tym samym poziomie linia jako klapa tylna, to nie musi być zainstalowano.

Użyj wiertarki elektrycznej i wiertła φ4.1, aby przewiercić blachę. Jeśli jest na wyposażeniu

w przypadku wykładziny łożka należy przewiercić również wykładzinę łożka.

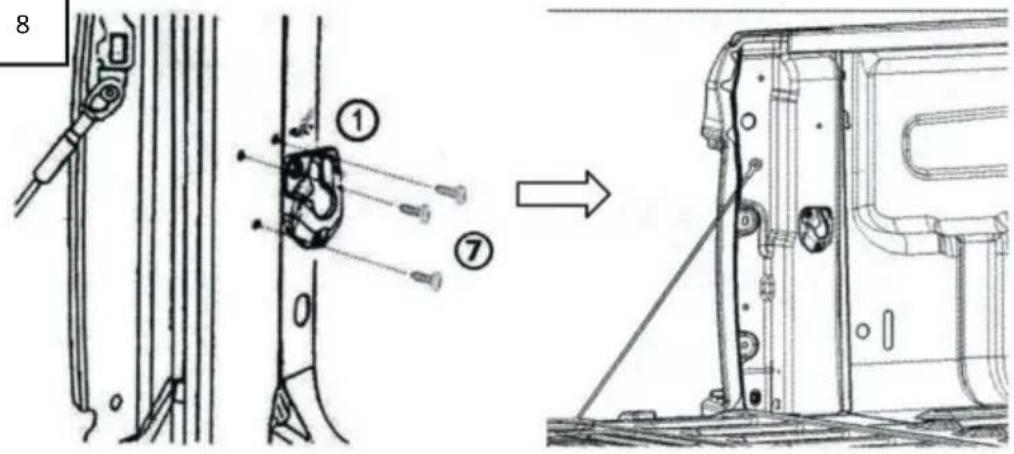

Przymocuj uchwyt R za pomocą śruby H, używając wkrętu krzyżakowego.

Przymocuj uchwyt D za pomocą śruby G i nakrętki M, używając wkrętu krzyżakowego.

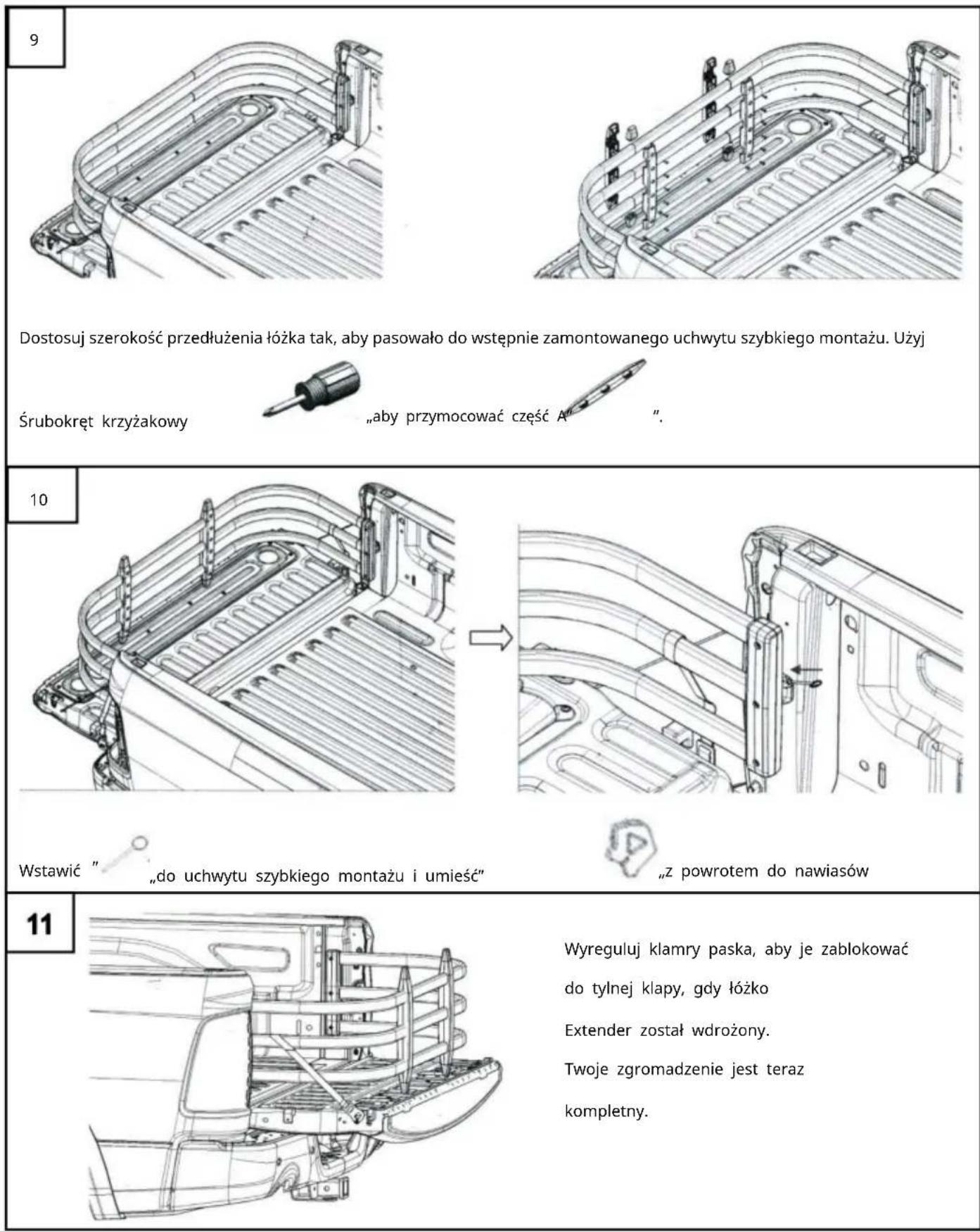

9 Dostosuj szerokość przedłużenia łożka tak, aby pasowało do wstępnie zamontowanego uchwytu szybkiego montażu. Użyj Śrubokręt krzyżakowy „aby przymocować część A” “. 10 Wstawić ” „do uchwytu szybkiego montażu i umieść” „z powrotem do nawiasów 11 Wyreguluj klamry paska, aby je zablokować do tylnej klapy, gdy łożko Extender został wdrożony. Twoje zgromadzenie jest teraz kompletny.

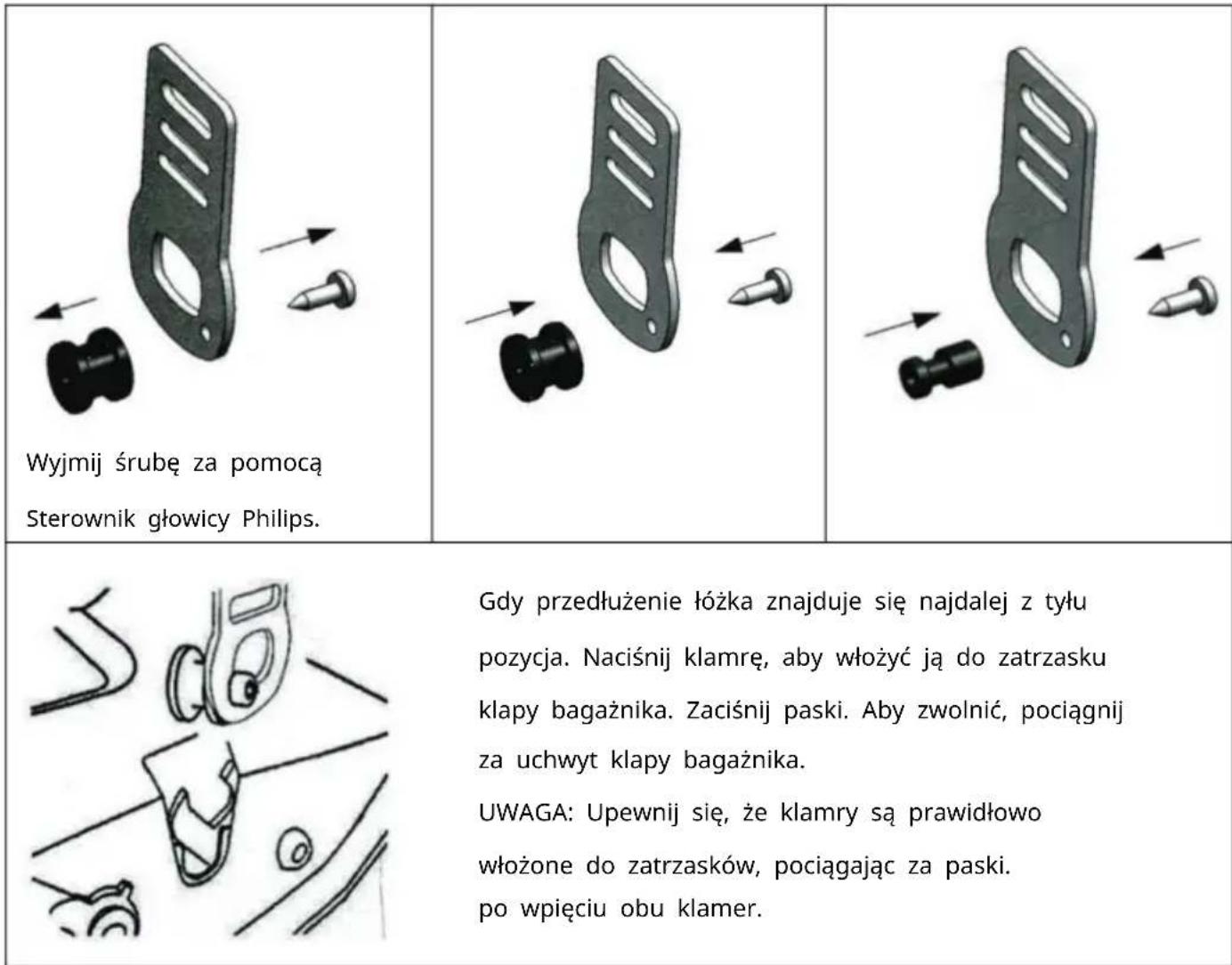

Wskazówki: Wkładka zatrzaskowa do paska jest dostarczana w 2 rozmiarach średnicy, dzięki czemu możesz wybrać odpowiednią dla siebie zamontuj zatrzask klapy bagażnika.

Wyjmij śrubę za pomocą Sterownik głowicy Philips. Gdy przedłużenie łożka znajduje się najdalej z tyłu pozycja. Naciśnij klamrę, aby włożyć ją do zatrzasku klapy bagażnika. Zaciśnij paski. Aby zwolnić, pociągnij za uchwyt klapy bagażnika. UWAGA: Upewnij się, że klamry są prawidłowo włożone do zatrzasków, pociągając za paski. po wpięciu obu klamer.

OBSŁUGA PRZEDŁUŻACZA ŁÓŻKA

Przy otwartej klapie tylnej umieść sworznie obrotowe Bed Extender w lewym i prawym uchwycie montażowym. Obróć o 45 stopni, aż opadnie na miejsce, a następnie opuść na niego otwartą klapę tylną.

Odchyl Bed Extender, aby ograniczyć ładunek w skrzyni ładunkowej, gdy tylna klapa jest otwarta. UWAGA: Maksymalne obciążenie 200 funtów na otwartej tylnej klapie. Zawsze równomiernie rozłóż ładunek i odpowiednio zabezpiecz go w skrzyni. Nie zabezpieczaj ładunku na Bed Extender ani na tylnej klapie. Przed jazdą zabezpiecz

Bed Extender, blokując dostarczone klamry pasów w zatrzaskach tylnej klapy ciężarówki. Aby zwolnić, pociągnij za uchwyt tylnej klapy. UWAGA: Upewnij się, że obie klamry są prawidłowo zablokowane w zatrzaskach, pociągając za każdy pasek.

Odchyl przedłużenie skrzyni ładunkowej do przodu i zamknij tylną klapę, aby zapewnić bezpieczeństwo mniejszemu ładunkowi i zorganizowane.
