Typ produktu	Uchwyt zaczepu z szeklą (zaczep montowany na szeklę)
Marka	Vevor
Model	TK-4.75A-1
Materiał	Stop aluminium 6061-T6
Udźwig roboczy (WLL)	7,25 tony (16 000 funtów)
Wytrzymałość na próbę (zaczep)	24 tony (52 900 funtów)
Rozmiar zaczepu	2 cale (5,08 cm)
Konfiguracja otworów	1 otwór poziomy + 1 otwór pionowy
Średnica sworznia roboczego	5/8 cala (15,875 mm)
Średnica sworznia bezpieczeństwa	5/8 cala (15,875 mm)
Główne funkcje	Holowanie ciężkich ładunków, bezpieczne mocowanie szekli
Instalacja	Włożyć do rury holowniczej pojazdu i zablokować sworzniem
Konserwacja	Regularnie sprawdzać śruby i sworznie bezpieczeństwa; wymieniać zużyte lub uszkodzone części
Czyszczenie	Wycierać suchą szmatką; unikać żrących środków
Bezpieczeństwo	Nigdy nie przekraczać udźwigu; sprawdzać przed użyciem; upewnić się, że pojazd jest kompatybilny
Części zamienne	Sworzeń holowniczy Ø5/8", klips sprężynowy, zamek holowniczy
Możliwość naprawy	Części zamienne dostępne osobno; wymiana zużytych komponentów
Informacje ogólne	Przystosowany do pojazdów z zaczepem 2-calowym; wyprodukowano w Chinach; gwarancja i pomoc na www.vevor.com/support

Często zadawane pytania - TK-4.75A-1 Vevor

Jaka jest maksymalna waga, jaką może udźwignąć zaczep TK-4.75A-1?

Udźwig roboczy (WLL) wynosi 7,25 tony (16 000 funtów). Nigdy nie przekraczać tego limitu.

Z jakiego materiału wykonany jest zaczep?

Jest wykonany ze stopu aluminium 6061-T6, oferującego dobry stosunek wytrzymałości do wagi.

Jaki jest rozmiar zaczepu?

Zaczep ma rozmiar 2 cali (5,08 cm), standardowy dla większości pojazdów.

Jak zamontować zaczep holowniczy?

Włóż zaczep do rury holowniczej pojazdu, a następnie zablokuj go odpowiednim sworzniem holowniczym (Ø5/8") i klipsem sprężynowym dla większego bezpieczeństwa.

Jakie środki ostrożności należy podjąć przed holowaniem?

Sprawdź, czy wszystkie śruby i sworznie są dobrze dokręcone, czy waga przyczepy nie przekracza udźwigu pojazdu i zaczepu, oraz sprawdź, czy nie ma pękniętych spawów lub zużytych części.

Jak konserwować zaczep?

Regularnie sprawdzaj stan sworzni i śrub. Natychmiast wymień uszkodzone części. Nie przeciążaj sprzętu.

Czy mogę używać tego zaczepu z dowolnym pojazdem?

Jest kompatybilny z pojazdami wyposażonymi w zaczep 2-calowy. Sprawdź również, czy udźwig holowniczy Twojego pojazdu jest wystarczający.

Jaka jest różnica między modelami TK-4.75A-1 a TK-4.75S-1?

TK-4.75A-1 jest wykonany z aluminium (stop 6061-T6), natomiast TK-4.75S-1 jest ze stali. Udźwigi różnią się nieznacznie.

Gdzie mogę znaleźć części zamienne, takie jak sworznie?

Części zamienne (sworznie, klipsy) są dostępne u firmy Vevor lub u autoryzowanych sprzedawców. Odwiedź stronę www.vevor.com/support.

Co zrobić, jeśli część jest wadliwa?

Natychmiast wymień wadliwą część. Uszkodzone części mogą spowodować obrażenia ciała lub szkody materialne. Skontaktuj się z działem obsługi klienta Vevor.

INSTRUKCJA OBSŁUGI TK-4.75A-1 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

UCHWYT ZACZEPU SZAKLI

MODEL: TK-2A / TK-4.75S-1 / TK-8S / TK-4.75A-1 / TK-4.75A-2 / TK-4.75S-2

1. Upewnij się, że Twój pojazd jest kompatybilny z odbiornikiem i wybierz odbiornik o odpowiednim zakresie obciążenia.
2. Postępuj zgodnie z procedurami holowania zawartymi w instrukcji obsługi pojazdu.
3. Przed użyciem należy sprawdzić cały sprzęt holowniczy pod kątem pękniętych spawów, brakujących lub zużytych części oraz poluzowanych śrub.
4. Nigdy nie przekraczaj dopuszczalnego uciągu pojazdu zalecanego przez producenta pojazdu. Parametry systemu mocowania mają odzwierciedlać możliwości produktu i w żaden sposób nie odzwierciedla parametrów ani udźwigu systemu holowniczego, z którym jest on używ Zdecydowanie zaleca się, aby konsument lub operator zapoznał się z parametrami znamionowymi różnych elementów układu holowniczego i nigdy nie przekraczał limitów dla używanego elementu o najniższych parametrach.
5. Wadliwe akcesoria należy natychmiast wymienić. Wadliwe akcesoria mogą prowadzić do obrażeń ciała i szkód materialnych.
6. W okresie użytkowania akcesoria należy sprawdzać pod kątem zużycia, pęknięć i innych uszkodzeń.
7. Pamiętaj, aby używać w bezpiecznym zakresie dopuszczalnego obciążenia roboczego!

MODEL AND PARAMETERS

Model	TK-2A
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Odbiornik: 24 tony (pojemność 52900 funtó
Parametr	Odbiornik 2"; poziome 2 otwory + pionowyotwór;
Materiał	Stop aluminium 6061-T6

Model	TK-4,75S-1
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Szekła/odbiornik): 20 ton (pojemność 44100
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

Model	TK-8S
Limit obciążenia	5 ton (pojemność 11000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 65900 funtów)
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

Model	TK-4.75A-1
Limit obciążenia	7,25 tony (pojemność 16000 funtów)
Limit siły zrywającej	Odbiornik: 24 tony (pojemność 52900 funtó
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwopionowy;
Materiał	Stop aluminium 6061-T6

Model	TK-4.75A-2
Limit obciążenia	7,25 tony (pojemność 16000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 65900 funtów)
Parametr	Odbiornik 2"; poziome 2 otwory + pionowy otwór;
Materiał	Stop aluminium 6061-T6

Model	TK-4,75S-2
Limit obciążenia roboczego	7,7 tony (17 000 funtów/zalecane użycie to 000–14 000 funtów)
Limit siły zrywającej	Szekla: 29,9 tony (pojemność 66000 funtów)
Parametr	Odbiornik 2"; 1 otwór poziomy + 1 otwo pionowy;
Materiał	Stal

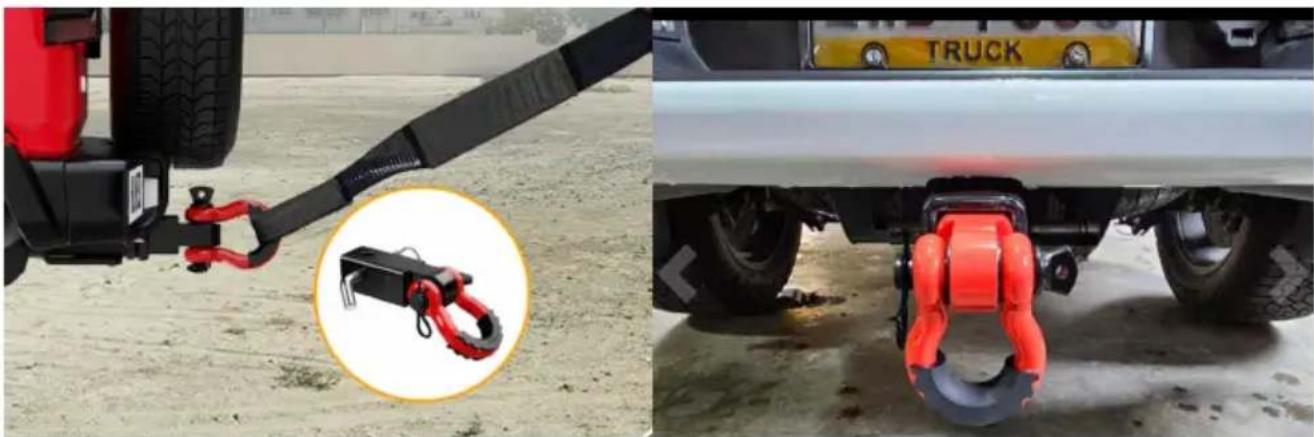

APPLICATION SCENARIOS

21) Przygotowanie przed instalacją : Sprawdź, czy akcesoria są kompletne i czy Twój pojazd jest kompatybilny z odbiornikiem.

22) Instalacja: Odbiornik instaluje się w zarezerwowanej rurze przyczep pojazdu, aby zapewnić jego bezpieczeństwo i stabilność, zwykle za pomocą specjalnego sworznia przyczepy lub blokady przyczepy.

23) Kontrola przed jazda: Po wykonaniu połączenia sprawdź, czy wszystkie elementy łączące są dokręcone. Przed rozpoczęciem jazdy należy upewnić się, że masa przyczepy mieści się w maksymalnej dopuszczalnej masie holowanej pojazdu.

24) Środki ostrożności podczas jazdy:

k. Podczas jazdy należy utrzymywać niską prędkość, szczególnie podczas skręcania i hamowania, aby zwolnić z wyprzedzeniem, aby uniknąć niestabilności spowodowanej bezwładnością przyczepy.

I. Podczas holowania przez dłuższy czas należy regularnie zatrzymywać się, aby sprawdzić stan ramienia przyczepy i części łączącej, aby zapobiec poluzowaniu lub zużyciu spowodowanemu długotrwałą jazda.

1. Włóż klucz i odkręć zamek, oddziel sworzeń.

2. Naciśnij przycisk głowicy blokującej aby bezpiecznie zablokować sworzeń na miejscu.

3. Dla dodatkowego bezpieczeństwa włóż zacisk sprężynowy do otworu na kołek.

MAINTENANCE

1. Regularnie sprawdzaj śruby i kości zabezpieczające.
2. Nie przeciążaj.

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
