Type de produit	Machine à dénuder les fils
Marque	Vevor
Modèle	SD-025MINI (SD-25)
Matière principale	Alliage d'aluminium
Capacité de dénudage	φ 1,5 mm à 25 mm
Dimensions	19 × 37 × 18 cm
Poids	3,8 kg
Alimentation	Manuelle (manivelle) ou électrique (perceuse)
Modes de dénudage	Manuel par manivelle, motorisé par perceuse
Réglage des lames	Écrou de réglage plastique et écrou de réglage des lames
Ouverture d'entrée réglable	Oui, pour éviter l'oscillation du câble
Fonctions principales	Dénuder la couche isolante sans endommager le conducteur intérieur
Entretien et nettoyage	Affûter les lames si émoussées, nettoyer après utilisation
Sécurité	Ne jamais mettre les mains dans l'appareil pendant le fonctionnement
Pièces détachées et réparabilité	Lames remplaçables, réglage possible par écrous
Informations générales	Portable, pratique, économie d'énergie, belle apparence

FOIRE AUX QUESTIONS - SD-025MINI Vevor

Comment ajuster la distance entre les lames et l'arbre ?

Tournez l'écrou de réglage plastique dans le sens inverse des aiguilles d'une montre pour faire glisser la lame de haut en bas. Une fois la distance réglée, serrez l'écrou de montage de l'arbre de lame.

Quelle est la capacité de dénudage de la machine SD-025MINI ?

La machine peut dénuder des fils d'un diamètre de φ 1,5 mm à 25 mm.

Peut-on utiliser une perceuse avec cette machine ?

Oui, en mode électrique : retirez d'abord la manivelle, puis installez la tige entraînée par perceuse. Branchez la perceuse pour dénuder les fils automatiquement.

Pourquoi la machine ne dénude-t-elle pas correctement ?

Trois causes possibles : 1) le diamètre du fil est trop petit ; 2) le centre des lames n'est pas aligné avec le centre de la rainure (ajustez le noyau des lames) ; 3) le bord des lames est trop émoussé (affûtez les lames).

Comment affûter les lames ?

Utilisez une pierre à aiguiser ou un outil d'affûtage adapté. Suivez les instructions de la notice pour un affûtage précis.

La machine peut-elle dénuder des câbles multibrins ?

Oui, si le diamètre total est compris dans la plage de φ 1,5 mm à 25 mm. Assurez-vous que l'isolant est dénudé sans endommager les brins.

Comment régler l'ouverture d'entrée ?

Ajustez la hauteur de l'ouverture en fonction de la taille du câble pour que le câble puisse entrer sans osciller latéralement.

Quelles sont les précautions de sécurité ?

Ne mettez en aucun cas vos mains dans la machine pendant le fonctionnement pour éviter de vous blesser. Gardez les enfants à distance.

La machine nécessite-t-elle un entretien particulier ?

Nettoyez la machine après chaque utilisation. Affûtez les lames régulièrement si nécessaire. Vérifiez le serrage des écrous.

Où trouver le certificat de garantie ?

Le certificat de garantie électronique est disponible sur le site www.vevor.com/support. Consultez la notice pour plus de détails.

MODE D'EMPLOI SD-025MINI Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

MACHINE À DÉNUDER LES FILS MANUEL D'UTILISATION

MODÈLE : SD-25

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement en train d'économiser la moitié par rapport aux plus grandes marques.

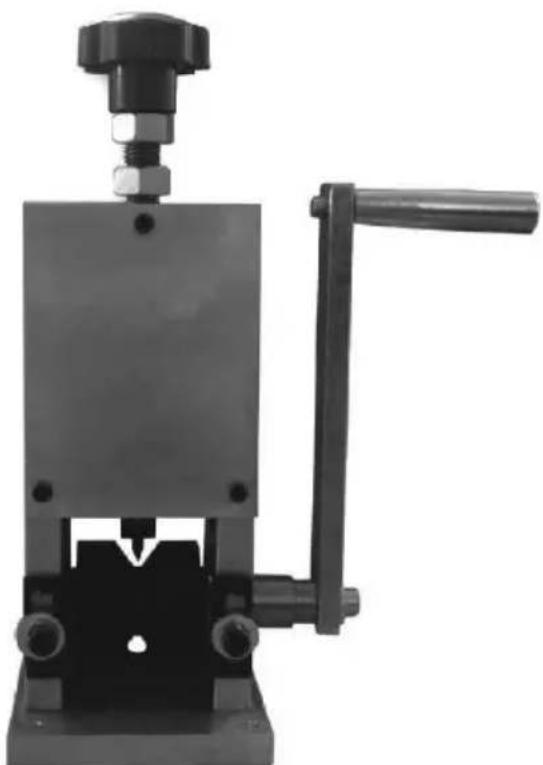

MODÈLE : SD-25

(L'image est à titre de référence uniquement, veuillez vous référer au produit réel)

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

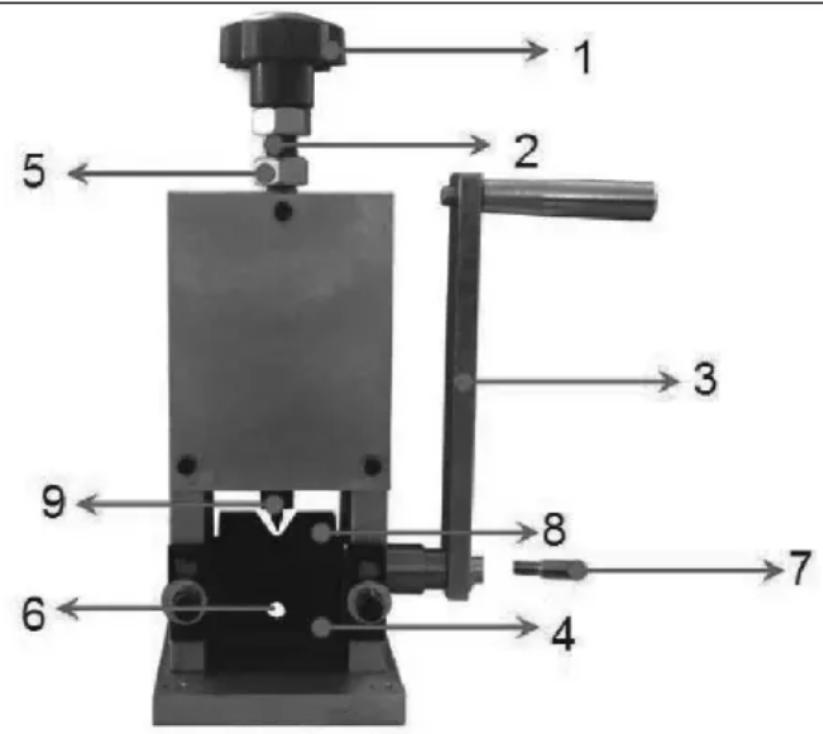

MACHINE À DÉNUDER LES FILS EN ALLIAGE D'ALUMINIUM

1 : écrou de réglage plastique 2 : écrou de réglage des lames 3 : manivelle 4 : panneau d'alimentation 5 : vis fixe des lames 6 : trou d'alimentation 7 : tige actionnée par forage 8 : arbre 9 : lames

Caractéristiques

Capacité : φ 1,5 mm à 25 mm

Taille : 19 X 37 X 18 cm

Poids : 3,8 kg

Il est facile à utiliser avec une manivelle ou une perceuse, portable et pratique,

économie d'énergie, belle apparence ; vous pouvez obtenir du fil après le dénudage des lames simples

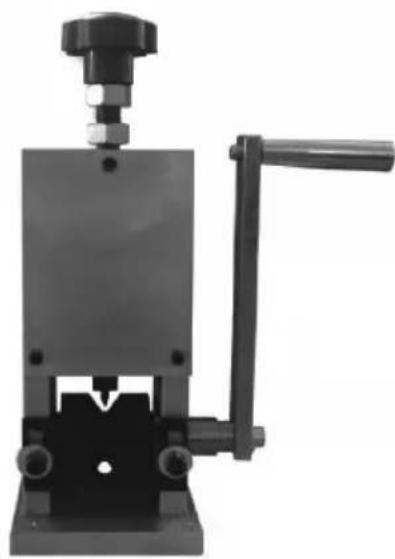

Opération

1 : Ajustez la distance entre les lames et l'arbre en fonction du câble (la couche isolante est dénudée mais n'endommage pas le conducteur intérieur) 2 : Alimentation : dénudez les câbles à travers le trou d'alimentation, vous pouvez ajuster le trou d'alimentation en fonction de la taille du câble, position appropriée dans laquelle les câbles peuvent entrer mais ne pas osciller) 3 : Décapage : (manuel) tournez la manivelle pour peler, si vous ne parvenez pas à peler :

① diamètre de fil trop petit ② le centre des lames n'est pas aligné avec le centre de la rainure (ajustez le noyau des lames) ③ Le bord des lames est trop émoussé (affûtez les lames)

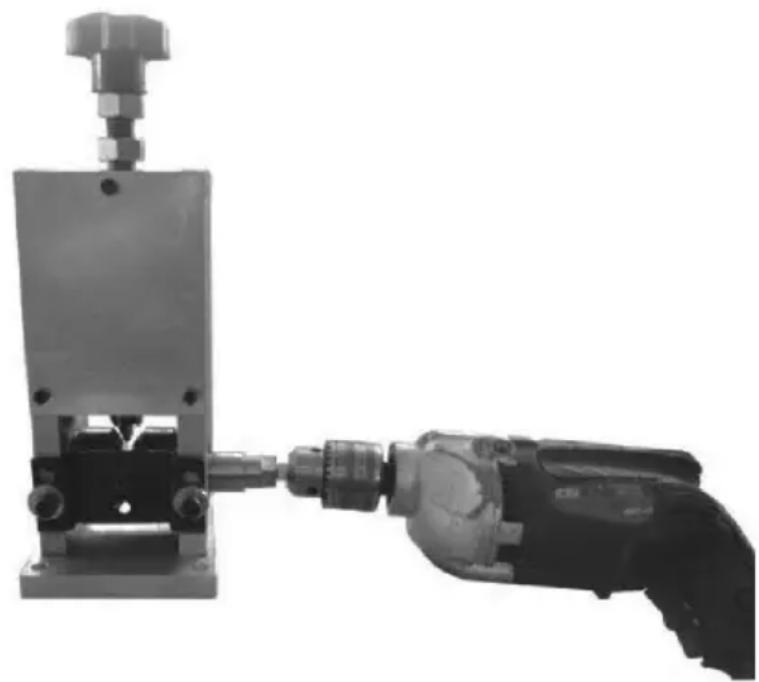

Image actionnée par perceuse

Perceuse entraînée : si vous souhaitez que la perceuse soit entraînée en fonctionnement, abaissez la main

commencez par lancer la manivelle, puis installez la tige entraînée par perceuse avec la perceuse, vous pouvez commencer à dénuder les câbles)

Attention : ne mettez en aucun cas vos mains dans la machine.

Longueur du câble : φ 1,5 mm \~ 25 mm

Dimensions totales : 15 cm x 13 cm x 3

Poids : 5,5 kg

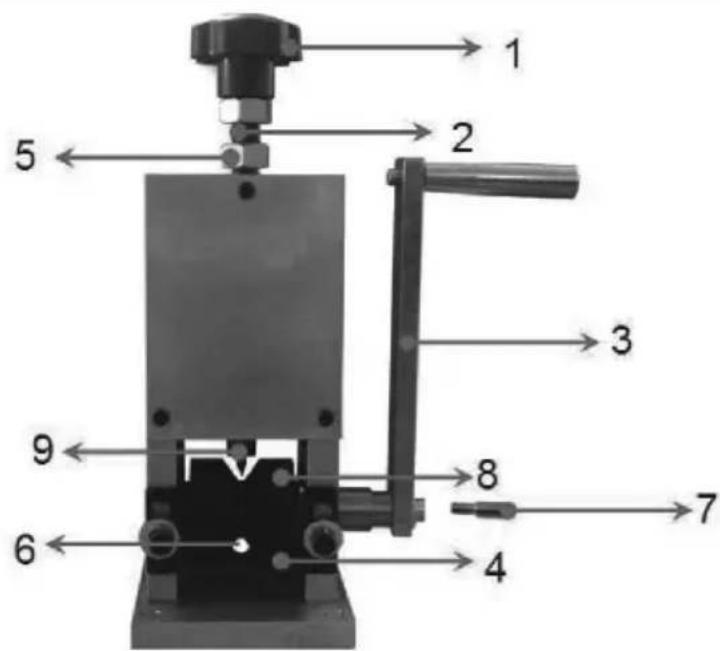

Structure :

1 : Poignée en plastique 2 : Écrou de fixation de l'arbre des lames 3 : Manivelle 4 : Plaque d'entrée 5 : Vis de fixation de la lame 6 : Ouverture d'entrée 7 : Vis de connexion électrique 8 : Arbre 9 : Lames

Opération :

1. Ajustez la distance entre les lames et l'arbre en fonction de la taille du câble. (La couche isolante a été dénudée, mais le conducteur interne n'a pas été endommagé.) La méthode de réglage consiste à tourner l'écrou de la poignée en plastique dans le sens inverse des aiguilles d'une montre pour faire glisser la lame de haut en bas, de sorte que la distance entre la lame et la broche soit augmentée ou réduite. Après avoir réglé la distance, serrez l'écrou de montage de l'arbre de lame.
2. Entrée : Insérez le fil ou le câble à travers le « trou d'entrée » de la machine à dénuder. (En fonction de la taille du câble, la hauteur de l'ouverture d'entrée peut être ajustée afin que le câble puisse entrer dans la machine et ne pas osciller à gauche et à droite.)
3. Dénudage : Tournez la manivelle pour dénuder le câble à travers la machine. S'il n'est pas dénudé, il y a trois causes possibles :

A. Le diamètre du câble est trop petit. B. Le centre de la lame n'est pas aligné avec le centre de la rainure (vous pouvez ajuster le centre de la lame). C. Le bord de la lame est trop émoussé (affûtez les lames).

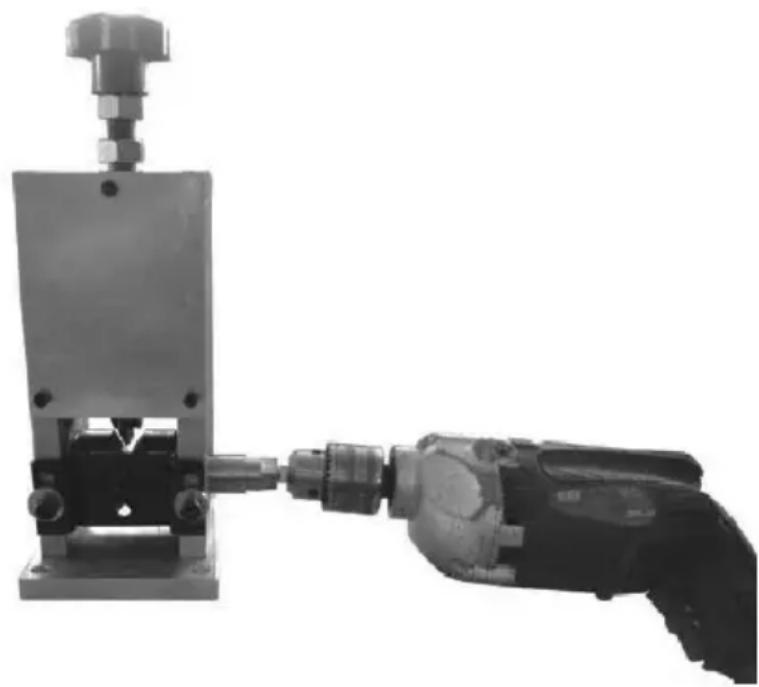

Schéma de connexion électrique

Dénudage électrique : si vous souhaitez utiliser la rotation électrique, retirez d'abord la poignée en tournant la poignée. Installez ensuite la connexion électrique sur la machine, puis connectez la torsion électrique pour dénuder le fil (les autres précautions sont les mêmes que pour le dénudage manuel).

Remarque : vous ne devez en aucun cas mettre la main dans

l'appareil

pour éviter de vous gratter les doigts.
