Rodzaj produktu	Maszyna do zdejmowania izolacji
Marka	Vevor
Model	SD-025MINI (SD-25)
Materiał główny	Stop aluminium
Wydajność zdejmowania izolacji	φ 1,5 mm do 25 mm
Wymiary	19 × 37 × 18 cm
Waga	3,8 kg
Zasilanie	Ręczne (korbka) lub elektryczne (wiertarka)
Tryby zdejmowania izolacji	Ręczny za pomocą korbki, mechaniczny za pomocą wiertarki
Regulacja ostrzy	Plastikowa nakrętka regulacyjna i nakrętka regulacji ostrzy
Regulowany otwór wejściowy	Tak, aby uniknąć oscylowania kabla
Główne funkcje	Zdejmowanie warstwy izolacyjnej bez uszkadzania wewnętrznego przewodnika
Konserwacja i czyszczenie	Ostrzyć ostrza jeśli stępią się, czyścić po użyciu
Bezpieczeństwo	Nigdy nie wkładać rąk do urządzenia podczas pracy
Części zamienne i naprawialność	Wymienne ostrza, regulacja za pomocą nakrętek
Informacje ogólne	Przenośny, praktyczny, oszczędność energii, ładny wygląd

Często zadawane pytania - SD-025MINI Vevor

Jak wyregulować odległość między ostrzami a wałkiem?

Obróć plastikową nakrętkę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, aby przesuwać ostrze w górę i w dół. Po ustawieniu odległości dokręć nakrętkę mocującą wałka ostrza.

Jaka jest wydajność zdejmowania izolacji maszyny SD-025MINI?

Maszyna może zdejmować izolację z przewodów o średnicy od φ 1,5 mm do 25 mm.

Czy można używać wiertarki z tą maszyną?

Tak, w trybie elektrycznym: najpierw usuń korbkę, a następnie zamontuj wałek napędzany wiertarką. Podłącz wiertarkę, aby automatycznie zdejmować izolację z przewodów.

Dlaczego maszyna nie zdejmuje izolacji prawidłowo?

Trzy możliwe przyczyny: 1) średnica przewodu jest zbyt mała; 2) środek ostrzy nie jest wyrównany ze środkiem rowka (wyreguluj rdzeń ostrzy); 3) krawędź ostrzy jest zbyt stępiona (ostrz ostrza).

Jak naostrzyć ostrza?

Użyj kamienia do ostrzenia lub odpowiedniego narzędzia do ostrzenia. Postępuj zgodnie z instrukcjami w instrukcji, aby uzyskać precyzyjne ostrzenie.

Czy maszyna może zdejmować izolację z kabli wielożyłowych?

Tak, jeśli całkowita średnica mieści się w zakresie od φ 1,5 mm do 25 mm. Upewnij się, że izolacja jest zdjęta bez uszkadzania żył.

Jak wyregulować otwór wejściowy?

Dostosuj wysokość otworu do rozmiaru kabla, aby kabel mógł wejść bez oscylowania bocznego.

Jakie są środki ostrożności?

Nigdy nie wkładaj rąk do maszyny podczas pracy, aby uniknąć obrażeń. Trzymaj dzieci z dala.

Czy maszyna wymaga szczególnej konserwacji?

Czyść maszynę po każdym użyciu. Regularnie ostrz ostrza, jeśli to konieczne. Sprawdź dokręcenie nakrętek.

Gdzie znaleźć certyfikat gwarancji?

Elektroniczny certyfikat gwarancji jest dostępny na stronie www.vevor.com/support. Aby uzyskać więcej szczegółów, zapoznaj się z instrukcją.

INSTRUKCJA OBSŁUGI SD-025MINI Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

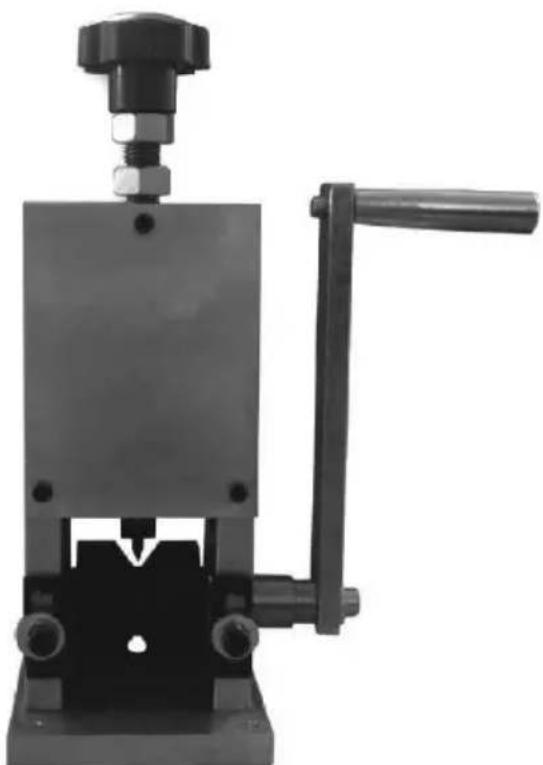

MASZYNA DO ŚCIĄGANIA IZOLACJI Z PRZEWODÓW INSTRUKCJA OBSŁUGI

MODEL:SD-25

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

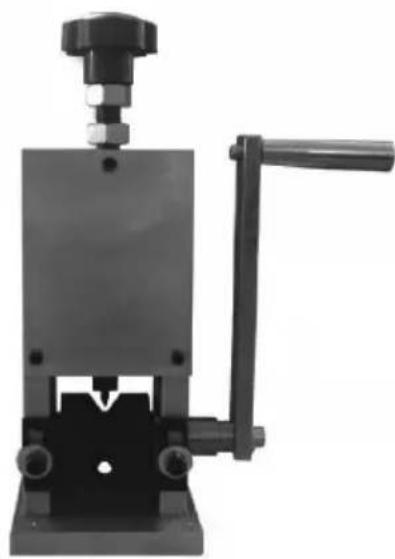

MODEL:SD-25

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistę obiektu)

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

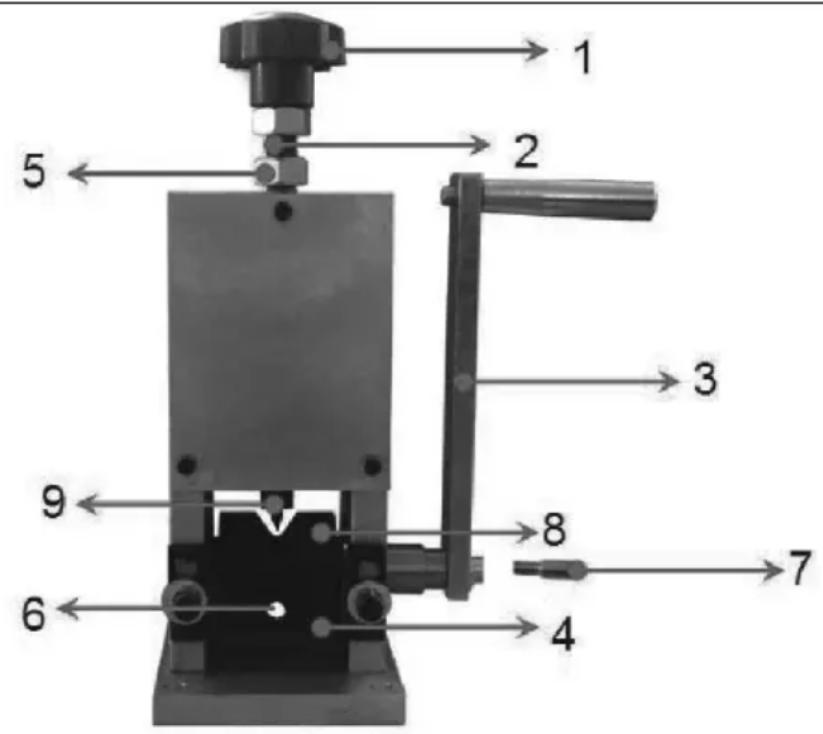

ALUMINUM ALLOY WIRE STRIPPER MACHINE

1: plastikowa nakrętka regulacyjna
2: nakrętka regulująca ostrza
3: korba ręczna
4: panel karmienia
5: ostrza śruba stała
6: otwór do karmienia
7: pręt obsługiwany wiertarką
8: wal
9: ostrza

Specyfikacje

Pojemność: φ 1 .5mm\~ 25mm

Rozmiar: 19X37X18 cm

Waga: 3,8 kg

Łatwa obsługa za pomocą korby ręcznej lub wiertarki, przenośna i wygodna,

oszczędność energii, ładny wygląd; po usunięciu izolacji z pojedynczych ostrzy można uzyskać przewód miedziany

Działanie

1: Dostosuj odległość między ostrzami a wałem zgodnie z rozmiarem (warstwa izolacyjna powinna zostać zdjęta, ale nie naruszona wewnętrz przewód).
2: Podawanie: przeprowadź kable przez otwór podający (otwór podający można dostosować do rozmiaru kabla, aby uzyskać odpowiednią pozyc do której kable mogą wejść, ale się nie obracać)
3:Obieranie: (obsługa ręczna) obracaj korbą ręczną, aby obrać, jeśli nie można obrać:

① zbyt mała średnica drutu
② środek ostrzy nie jest wyrównany ze środkiem rowka (wyreguluj rd ostrzy)
③ Krawędzie ostrzy są zbyt tępe (naostrz ostrza)

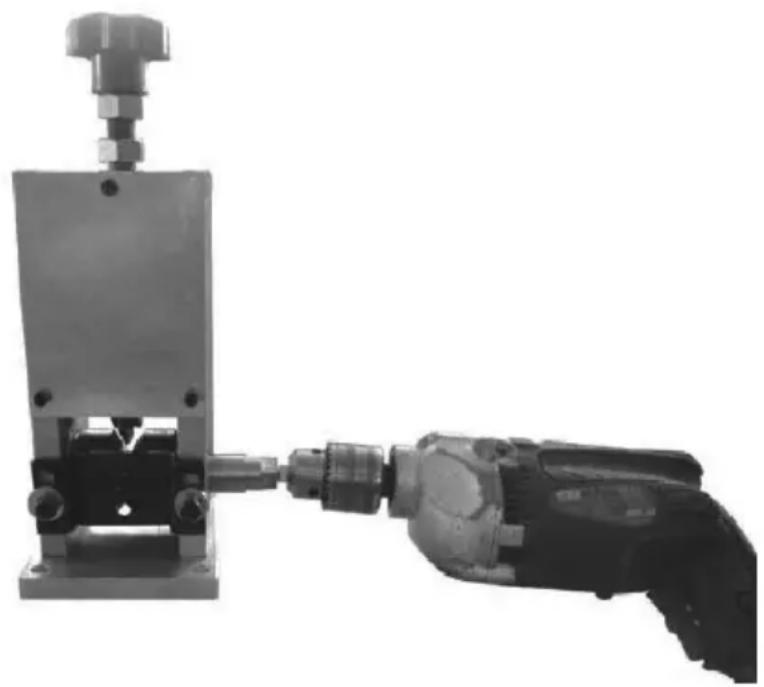

Obraz wykonany wiertarką

Wiercenie: Jeśli chcesz, aby wiertło działało, pociągnij w dół za uchwę najpierw korbą, następnie zamontuj pręt napędzany wiertarką, możesz zacząć

(zdjąć kable)

Uwaga: pod żadnym pozorem nie wkładaj rąk do urządzenia.

1: Młodsza matka artysty
2: Befestigungsmutter der Klingenwelle
3: Korba ręczna
4: Płyta wlotowa
5: Śruba do mocowania ost
6: Otwór wlotowy
7: Śruba przyłącza elektrycznego
8: Fala
9: Ostrza

Działanie:

1. Dostosuj odległość pomiędzy listwami a wałkiem w zależności od rozmiaru kabla. (Warstwa izolacyjna została usunięta, ale wewnętrzny przewodnik nie został uszkodzony.) Metoda regulacji polega na przekręceniu plastikowej nakrętki uchwytu w kierunku przeciwnym do ruchu wskazówek zegara, aby ostrze przesuwało się w góre i w dół, aby odległość pomiędzy ostrzem a wrzecionem była równa zwiększony jest zmniejszony. Po wyregulowaniu odległości dokręć nakrętkę mocującwał ostrza.
2. Wlot: Włóż przewód lub kabel przez „otwór wlotowy” do maszyny (usuwania izolacji. (W zależności od rozmiaru kabla wysokość otworu wejściowego można regulować tak, aby kabel mógł wejść do maszyny kołysał się w lewo i prawo)
3. Usuwanie izolacji: Obróć korbę ręczną, aby zdjąć kabel przez masz. Jeśli nie zostanie rozebrany, występują trzy awarie:

Odpowiedź: Średnica kabla jest za mała

B, środek ostrza nie pokrywa się ze środkiem ostrza

Rowek (można regulować środek ostrza)

C, krawędź ostrza jest zbyt tępa (naostrz ostrza)

Schemat połączeń elektrycznych

Usuwanie izolacji elektrycznej: Jeśli chcesz skorzystać z rotacji elektrycznej, najpierw zdejmij uchwyt, obracając go. Następnie zainstaluj śrubę połączenia elektrycznego na maszynie, a następnie podłącz skręt elektryczną, aby zdjąć izolację z przewodu (inne środki ostrożności są takie same jak w przypadku ręcznego zdejmowania izolacji).

Uwaga: w żadnym wypadku nie należy sięgać do urządzenia aby uniknąć zarysowania palców.
