SD-025MINI - Elektrowerkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Abisoliermaschine
Marke	Vevor
Modell	SD-025MINI (SD-25)
Hauptmaterial	Aluminiumlegierung
Abisolierkapazität	φ 1,5 mm bis 25 mm
Abmessungen	19 × 37 × 18 cm
Gewicht	3,8 kg
Antrieb	Manuell (Kurbel) oder elektrisch (Bohrmaschine)
Abisoliermodi	Manuell mit Kurbel, motorisiert mit Bohrmaschine
Klingeneinstellung	Kunststoff-Einstellmutter und Klingeneinstellmutter
Verstellbare Eingangsöffnung	Ja, um das Pendeln des Kabels zu vermeiden
Hauptfunktionen	Isolierschicht abisolieren, ohne den inneren Leiter zu beschädigen
Wartung und Reinigung	Klingen bei Abstumpfung schärfen, nach Gebrauch reinigen
Sicherheit	Niemals die Hände während des Betriebs in das Gerät stecken
Ersatzteile und Reparierbarkeit	Austauschbare Klingen, Einstellung über Muttern möglich
Allgemeine Informationen	Tragbar, praktisch, energiesparend, schönes Aussehen

Häufig gestellte Fragen - SD-025MINI Vevor

Wie stelle ich den Abstand zwischen den Klingen und der Welle ein?

Drehen Sie die Kunststoff-Einstellmutter gegen den Uhrzeigersinn, um die Klinge nach oben und unten zu schieben. Nachdem der Abstand eingestellt ist, ziehen Sie die Befestigungsmutter der Klingenwelle fest.

Wie hoch ist die Abisolierkapazität der Maschine SD-025MINI?

Die Maschine kann Drähte mit einem Durchmesser von φ 1,5 mm bis 25 mm abisolieren.

Kann man eine Bohrmaschine mit dieser Maschine verwenden?

Ja, im elektrischen Modus: Entfernen Sie zuerst die Kurbel, installieren Sie dann die von der Bohrmaschine angetriebene Stange. Schließen Sie die Bohrmaschine an, um Drähte automatisch abzuisolieren.

Warum isoliert die Maschine nicht richtig ab?

Drei mögliche Ursachen: 1) Der Drahtdurchmesser ist zu klein; 2) Die Mitte der Klingen ist nicht mit der Mitte der Nut ausgerichtet (justieren Sie den Klingenkern); 3) Die Klingenkante ist zu stumpf (schärfen Sie die Klingen).

Wie schärft man die Klingen?

Verwenden Sie einen Schleifstein oder ein geeignetes Schärfwerkzeug. Befolgen Sie die Anweisungen in der Bedienungsanleitung für ein präzises Schärfen.

Kann die Maschine mehradrige Kabel abisolieren?

Ja, wenn der Gesamtdurchmesser im Bereich von φ 1,5 mm bis 25 mm liegt. Stellen Sie sicher, dass die Isolierung abisoliert wird, ohne die Adern zu beschädigen.

Wie stelle ich die Eingangsöffnung ein?

Passen Sie die Höhe der Öffnung an die Kabelgröße an, damit das Kabel ohne seitliches Pendeln eintreten kann.

Welche Sicherheitsvorkehrungen sind zu beachten?

Stecken Sie auf keinen Fall Ihre Hände während des Betriebs in die Maschine, um Verletzungen zu vermeiden. Halten Sie Kinder fern.

Benötigt die Maschine besondere Wartung?

Reinigen Sie die Maschine nach jedem Gebrauch. Schärfen Sie die Klingen regelmäßig bei Bedarf. Überprüfen Sie den Festzug der Muttern.

Wo finde ich die Garantieurkunde?

Die elektronische Garantieurkunde ist auf der Website www.vevor.com/support erhältlich. Lesen Sie die Bedienungsanleitung für weitere Details.

BEDIENUNGSANLEITUNG SD-025MINI Vevor

Kabeldurchmesser: φ 1,5 mm bis 25 mm Gesamtabmessungen: 15 cm x 13 cm x ? Gewicht: 5,5 kg

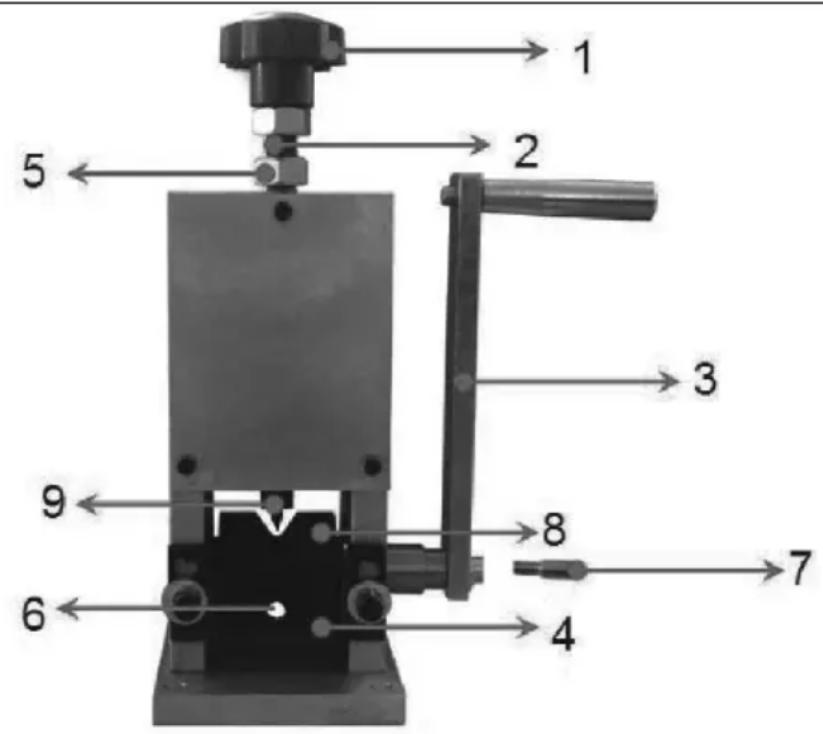

Struktur:

1: Kunststoffgriffmutter 2: Befestigungsmutter der Klingenwelle 3: Handkurbel 4: Einlassplatte 5: Schraube für Klingenfeste 6: Einlassöffnung 7: Elektrische Anschlussschraube 8: Welle 9: Klingen

Betrieb:

1. Stellen Sie den Abstand zwischen den Klingen und der Welle entsprechend der Kabelgröße ein. (Die Isolierschicht wurde abgezogen, aber der Innenleiter wurde nicht beschädigt.) Die Einstellmethode besteht darin, die Kunststoffgriffmutter gegen den Uhrzeigersinn oder im Uhrzeigersinn zu drehen, damit die Klinge nach oben oder unten gleitet, so dass der Abstand zwischen der Klinge und der Spindel vergrößert oder verkleinert wird. Nach dem Einstellen des Abstandes ziehen Sie die Befestigungsmutter der Klingenwelle fest.
2. Einlass: Führen Sie den Draht oder das Kabel durch die Einlassöffnung in die Maschine zum Abisolieren. (Abhängig von der Größe des Kabels kann die Höhe der Eingangsöffnung angepasst werden, so dass das Kabel in die Maschine eindringen kann und nicht nach links und rechts schlägt.) 3. Abisolieren: Drehen Sie die Handkurbel, um das Kabel durch die Maschine abzuisolieren. Wenn es nicht abisoliert wird, gibt es drei Fälle:

A. Der Durchmesser des Kabels ist zu klein.

B. Die Mitte der Klinge nicht in einer Linie mit der Mitte der Nut. (Sie können die Mitte der Klinge einstellen.)

C. Klingenrand ist zu stumpf. (Schärfen Sie die Klingen.)

Elektrisches Anschlussdiagramm

Elektrische Abisolierung: Wenn Sie elektrische Rotation verwenden möchten, entfernen Sie zuerst den Griff, indem Sie den Griff drehen. Installieren Sie die elektrische Anschlussschraube an der Maschine und verbinden Sie dann die elektrische Drehung, um den Draht abzuisolieren. (Andere Vorsichtsmaßnahmen sind die gleichen wie bei manueller Abisolierung.)

Hinweis: Unter keinen Umständen sollten Sie in das Gerät greifen, um ein Verkratzen der Finger zu vermeiden.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

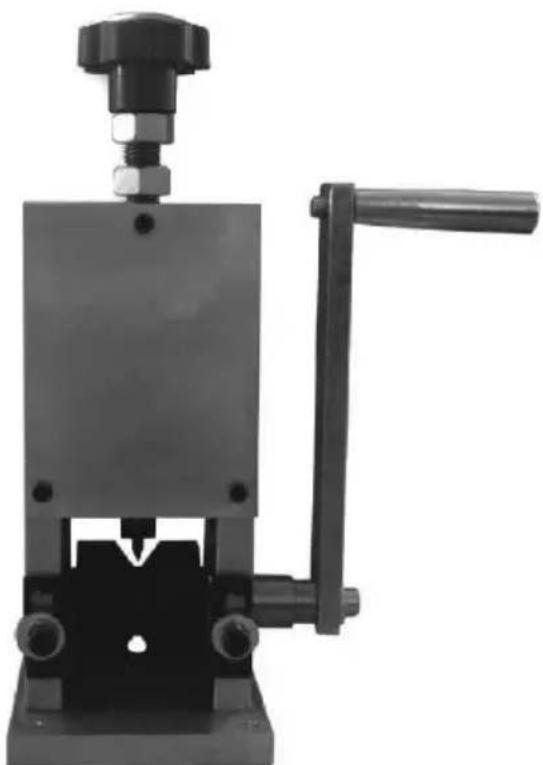

ABISOLIERMASCHINE BENUTZERHANDBUCH

MODELL: SD-25

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt werden. Wir möchten Sie bitten, sorgfältig zu überprüfen

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

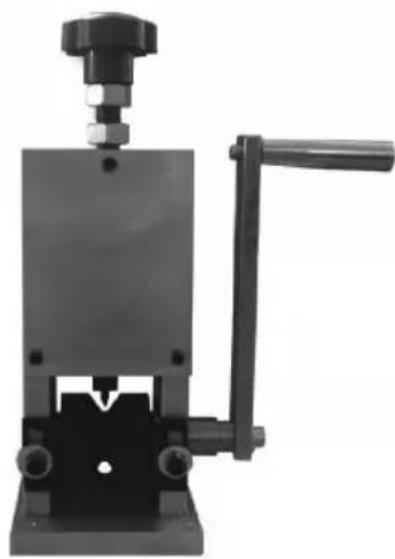

MODELL: SD-25

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

ALUMINIUM-LEGIERUNG DRAHTABISOLIERMASCHINE

1:

Kunststoff-Reguliermutter

r

2: Flügelreguliermutter 3: Handkurbel 4: Fütterungsfeld 5: Klingen-Festschraube 6: Fütterungsloch 7: Bohrstange 8: Welle 9: Klingen

Technische Daten

Kapazität: φ 1,5 mm \~ 25 mm

Größe: 19X37X18 cm

Gewicht: 3,8 kg

Es ist einfach zu bedienen, mit Handkurbel oder Bohrmaschine angetrieben, tragbar und bequem.

Energiesparend, schönes Aussehen; Sie erhalten Kupferdraht nach dem Abisolieren der einzelnen Klingen.

Betrieb

1: Passen Sie den Abstand zwischen den Klingen und der Welle entsprechend der Kabelgröße an (die Isolierschicht muss abgezogen werden, ohne den Innenleiter zu beschädigen). 2: Zuführung: Führen Sie die Kabel durch die Zuführungsöffnung (Sie können die Zuführungsöffnung je nach Kabelgröße auf die richtige Position einstellen, sodass die Kabel hineingehen, aber nicht schwingen können). 3: Abziehen: (handbetrieben) Drehen Sie die Handkurbel, um zu schälen. Wenn das Schälen nicht gelingt:

① zu kleiner Drahtdurchmesser ② Die Klingenmitte ist nicht auf einer Linie mit der Nutmitte (passen Sie den Klingenkern an) ③ Die Klingenkante ist zu stumpf (Klingen schärfen)

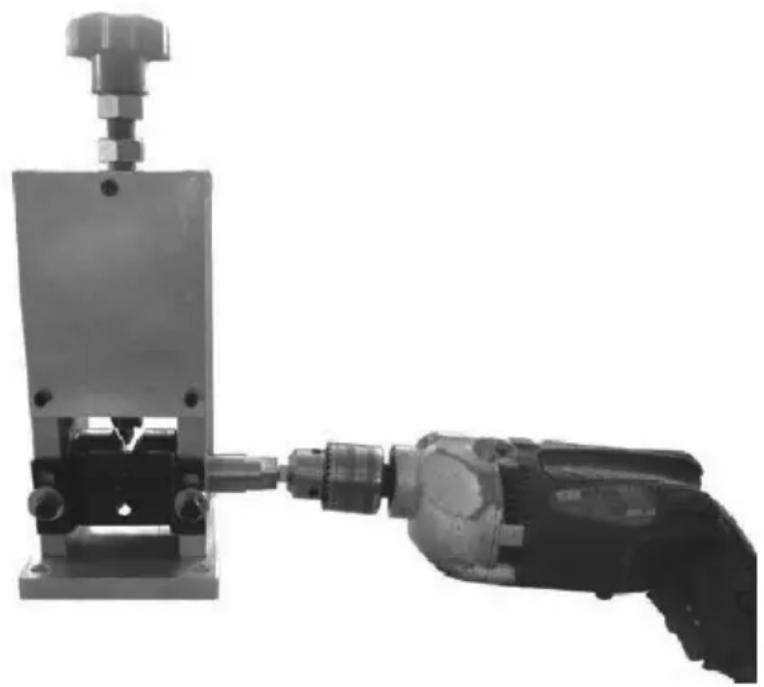

Bohrer betrieben Bild

Bohrmaschine angetrieben: Wenn Sie eine Bohrmaschine in Betrieb nehmen möchten, ziehen Sie die Hand

Kurbel zuerst, dann installieren Sie die Bohrmaschine angetriebene Stange mit Bohrer, und Sie können beginnen, Kabel abzuisolieren.

Hinweis: Stecken Sie Ihre Hände auf keinen Fall in die Maschine.

Kabeldurchmesser: φ 1,5 mm \~ 25 mm Gesamtabmessungen: 15 cm x 13 cm x 3 Gewicht: 5,5 kg

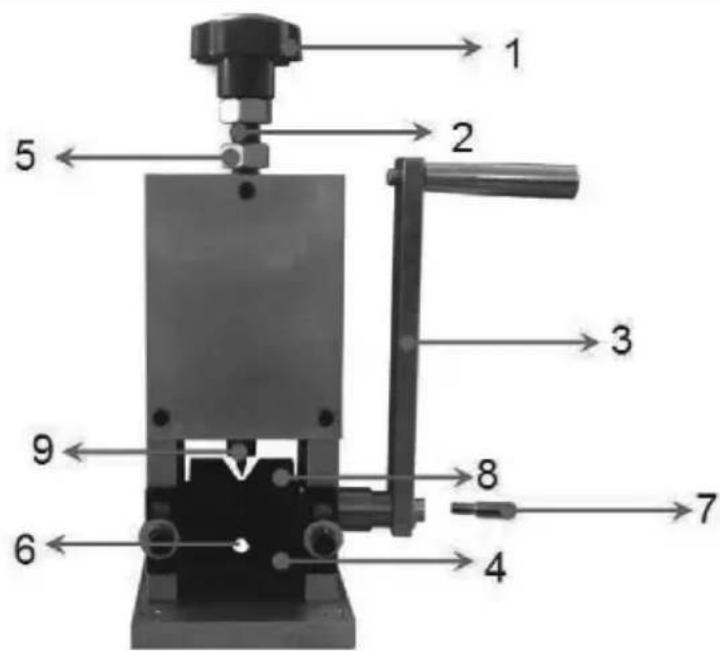

Struktur:

1: Kunststoffgriffmutter 2: Befestigungsmutter der Klingenwelle 3: Handkurbel 4: Einlassplatte 5: Schraube für Klingenfeste 6: Einlassöffnung 7: Elektrische Anschlussschraube 8: Welle 9: Klingen

Betrieb:

1. Stellen Sie den Abstand zwischen den Klingen und der Welle entsprechend der Kabelgröße ein. (Die Isolierschicht wurde abgezogen, aber der Innenleiter wurde nicht beschädigt.) Die Einstellmethode besteht darin, die Kunststoffgriffmutter gegen den / im Uhrzeigersinn zu drehen, damit die Klinge nach oben / unten gleitet, so dass der Abstand zwischen der Klinge und der Spindel vergrößert / verkleinert wird. Nach dem Einstellen des Abstandes ziehen Sie die Befestigungsmutter der Klingenwelle fest.
2. Einlass: Führen Sie den Draht oder das Kabel durch die "Einlassöffnung" in die Maschine zum Abisolieren. (Abhängig von der Größe des Kabels kann die Höhe der Eingangsöffnung angepasst werden, so dass das Kabel in die Maschine eindringen kann und nicht nach links und rechts schwingt.) 3. Abisolieren: Drehen Sie die Handkurbel, um das Kabel durch die Maschine abzuisolieren. Wenn es nicht abisoliert wird, gibt es drei Fälle:

A, Der Durchmesser des Kabels ist zu klein

B, die Mitte der Klinge nicht in einer Linie mit der Mitte der Nut (Sie können die Mitte der Klinge einstellen)

C, Klingenrand ist zu stumpf (schärfen Sie die Klingen)

Elektrisches Anschlussdiagramm

Elektrische Abisolierung: Wenn Sie elektrische Rotation verwenden möchten, entfernen Sie zuerst den Griff, indem Sie den Griff drehen. Installieren Sie die elektrische Anschlussschraube an der Maschine und verbinden Sie dann die elektrische Drehung, um den Draht abzuisolieren. (Andere Vorsichtsmaßnahmen sind die gleichen wie bei manueller Abisolierung)

Hinweis: Unter keinen Umständen sollten Sie in das Gerät greifen, um ein Verkratzen der Finger zu vermeiden.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kabeldurchmesser: φ 1,5 mm \~ 25 mm Gesamtabmessungen: 15 cm X 13 cm X : Gewicht: 5,5 kg

Struktur:

1: Kunststoffgriffmutter 2: Befestigungsmutter der Klingenwelle 3: Handkurbel 4: Einfüllplatte 5: Schraube zur Klingenfixierung 6: Einfüllöffnung 7: Elektrische Anschlussschraube 8: Winkel 9: Klinge

Betrieb:
