MANUAL DE USUARIO SD-025MINI Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
MÁQUINA PELACABLE MANUAL DEL USUARIO
MODELO: SD-25
Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas. con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.
MODELO: SD-25

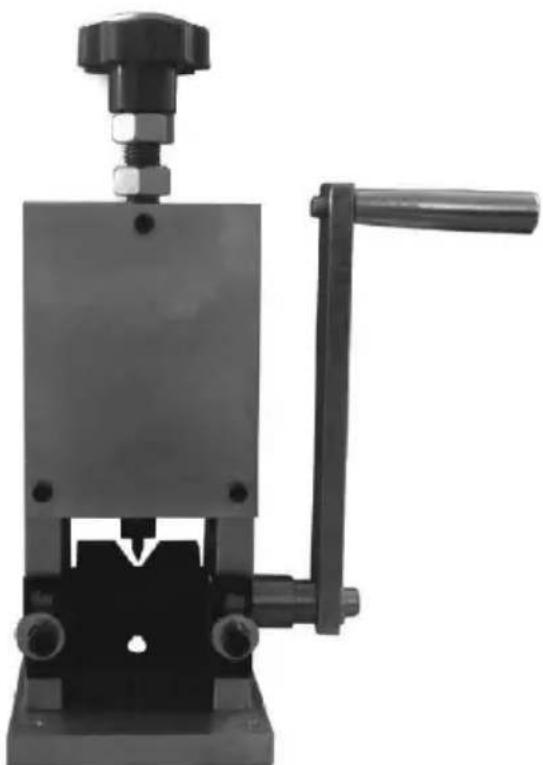

(La imagen es solo de referencia, consulte el objeto real)
Advertencia: Para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.

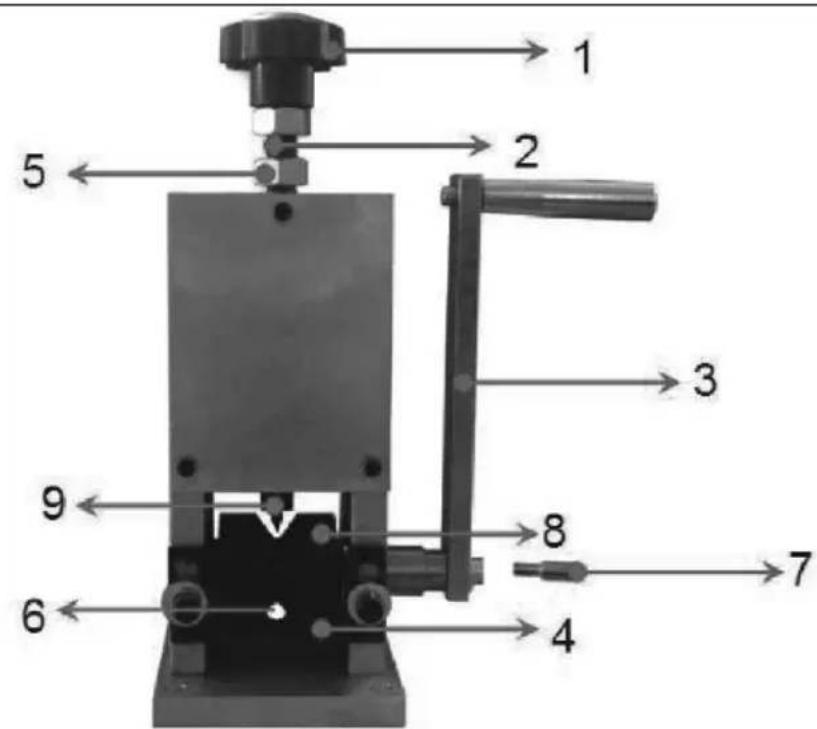

ALUMINUM ALLOY WIRE STRIPPER MACHINE
2: tuerca reguladora de cuchillas
3: manivela
4: panel de alimentació
5: cuchillas fijas con tornillo
6: orificio de alimentaci
7: varilla accionada por taladro
8: eje
9: cuchillas
Presupuesto
Capacidad: φ 1,5 mm \~ 25 mm
Tamaño: 19X37X18 cm
Peso: 3,8 kg
Es fácil de operar con manivela o taladro, portátil y conveniente.
Ahorro de energía, apariencia agradable; puede obtener cable de cobr después de pelar las hojas individuales
Operación
1: Ajuste la distancia entre las cuchillas y el eje de acuerdo con el del cable (la capa aislante se quita pero no daña el conductor interr
2: Alimentación: pele los cables a través del orificio de alimentación (puede ajustar el orificio de alimentación según el tamaño del cable a posición adecuada en la que los cables puedan ingresar pero no osc 3: Pelado: (operado manualmente) gire la manivela para pelar, si no pelar:
① Diámetro del cable demasiado pequeño
② El centro de las cuchillas no está alineado con el centro de la (ajuste el núcleo de las cuchillas)
③ El filo de la cuchilla está demasiado desafilado (afile las cuchillas

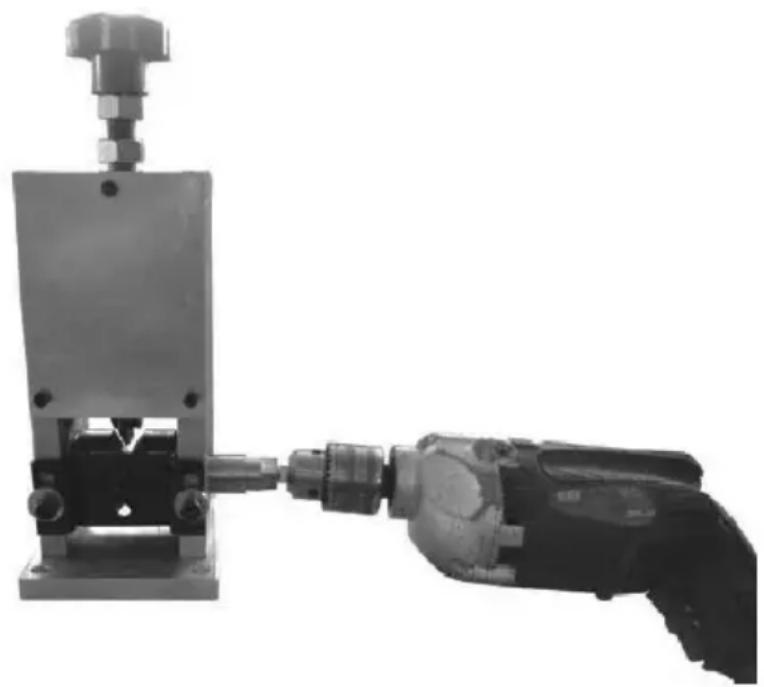

Imagen de un taladro operado
Taladro accionado: si desea que el taladro funcione, baje la mano Primero, gire la manivela y luego instale la varilla impulsada por el t con el taladro, puede comenzar.
pelar los cables)
Aviso: no introduzca las manos en la máquina bajo ninguna circunstancia.
Cableado: φ 1,5 mm \~ 25 mm
Dimensiones totales: 15 cm X 13 cm X 3
Peso: 5,5 kg

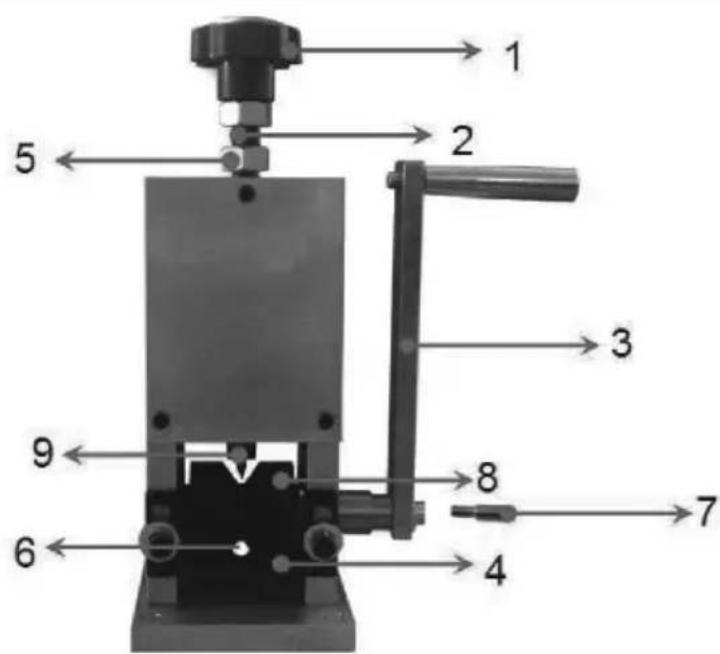

Estructura:
2: Befestigungsmutter der Klingenwelle
3: manivela
4: placa de entrada
5: Tornillo para fijación de
hoja
6: Apertura de entrada
7: Tornillo de conexión eléctrica
8: Ola
9: Cuchillas
Operación:
- Ajuste la distancia entre las lamas y el eje según el tamaño del (La capa aislante se ha despegado, pero el conductor interno no se dañado). El método de ajuste consiste en girar la tuerca del mango plástico en sentido contrario a las agujas del reloj para hacer que la se deslice hacia arriba y hacia abajo, de modo que la distancia entr hoja y el eje sea aumenta se reduce de tamaño. Después de ajusta distancia, apriete la tuerca de montaje del eje de la cuchilla.
- Entrada: Inserte el alambre o cable a través del "orificio de entrada la máquina peladora. (Dependiendo del tamaño del cable, la altura de abertura de entrada se puede ajustar para que el cable pueda entrar máquina y no oscilar hacia la izquierda y hacia la derecha)
- Pelado: Gire la manivela para pelar el cable a través de la máquino se despoja se producen tres fallos:
A, el diámetro del cable es demasiado pequeño.
B, el centro de la hoja no está alineado con el centro de la Ranura (puedes ajustar el centro de la hoja)
C, el borde de la hoja está demasiado desafilado (afile las hojas)
Diagrama de conexión eléctrica
Pelado eléctrico: si desea utilizar la rotación eléctrica, primero retire e mango girándolo. Luego instale el tornillo de conexión eléctrica en la máquina y luego conecte el giro eléctrico para pelar el cable (las de precauciones son las mismas que para el pelado manual).
Nota: Bajo ninguna circunstancia debes meter la mano en el dispos para evitar rascarse los dedos.
