Producttype	Draadstripmachine
Merk	Vevor
Model	SD-025MINI (SD-25)
Hoofdmateriaal	Aluminiumlegering
Stripmogelijkheid	φ 1,5 mm tot 25 mm
Afmetingen	19 × 37 × 18 cm
Gewicht	3,8 kg
Voeding	Handmatig (zwengel) of elektrisch (boormachine)
Stripmodi	Handmatig via zwengel, gemotoriseerd via boormachine
Mesinstelling	Plastic stelmoer en messtelmoer
Instelbare inlaatopening	Ja, om oscillatie van de kabel te voorkomen
Hoofdfuncties	De isolatielaag strippen zonder de binnenkabel te beschadigen
Onderhoud en reiniging	Slijp de messen indien bot, reinig na gebruik
Veiligheid	Steek nooit uw handen in het apparaat tijdens het gebruik
Reserveonderdelen en repareerbaarheid	Vervangbare messen, instelling mogelijk via moeren
Algemene informatie	Draagbaar, praktisch, energiezuinig, mooi uiterlijk

Veelgestelde vragen - SD-025MINI Vevor

Hoe pas ik de afstand tussen de messen en de as aan?

Draai de plastic stelmoer tegen de klok in om het mes omhoog of omlaag te schuiven. Zodra de afstand is ingesteld, draai de montagemoer van de messenas vast.

Wat is de stripmogelijkheid van de SD-025MINI machine?

De machine kan draden strippen met een diameter van φ 1,5 mm tot 25 mm.

Kan ik een boormachine gebruiken met deze machine?

Ja, in de elektrische modus: verwijder eerst de zwengel, installeer dan de boormachine-aangedreven stang. Sluit de boormachine aan om de draden automatisch te strippen.

Waarom stripmachine niet correct?

Drie mogelijke oorzaken: 1) de draaddiameter is te klein; 2) het midden van de messen is niet uitgelijnd met het midden van de groef (pas de messenkern aan); 3) de mesrand is te bot (slijp de messen).

Hoe slijp ik de messen?

Gebruik een slijpsteen of een geschikt slijpgereedschap. Volg de instructies in de handleiding voor een nauwkeurig slijpen.

Kan de machine meeraderige kabels strippen?

Ja, als de totale diameter binnen het bereik van φ 1,5 mm tot 25 mm valt. Zorg ervoor dat de isolatie wordt gestript zonder de aders te beschadigen.

Hoe stel ik de inlaatopening af?

Pas de hoogte van de opening aan op de grootte van de kabel, zodat de kabel zonder zijwaartse oscillatie kan binnengaan.

Wat zijn de veiligheidsmaatregelen?

Steek in geen geval uw handen in de machine tijdens het gebruik om verwondingen te voorkomen. Houd kinderen uit de buurt.

Heeft de machine speciaal onderhoud nodig?

Reinig de machine na elk gebruik. Slijp de messen regelmatig indien nodig. Controleer of de moeren vastzitten.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support. Raadpleeg de handleiding voor meer details.

GEBRUIKSAANWIJZING SD-025MINI Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te verifiëren

wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

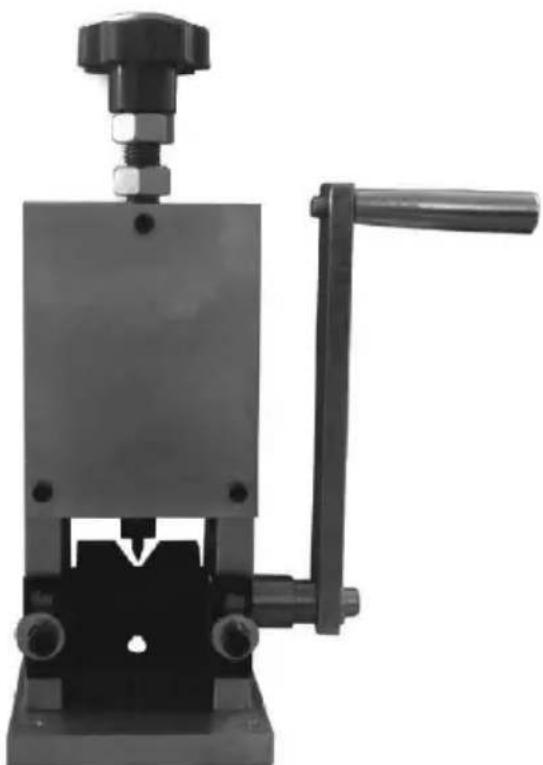

MODEL: SD-25

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke product)

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

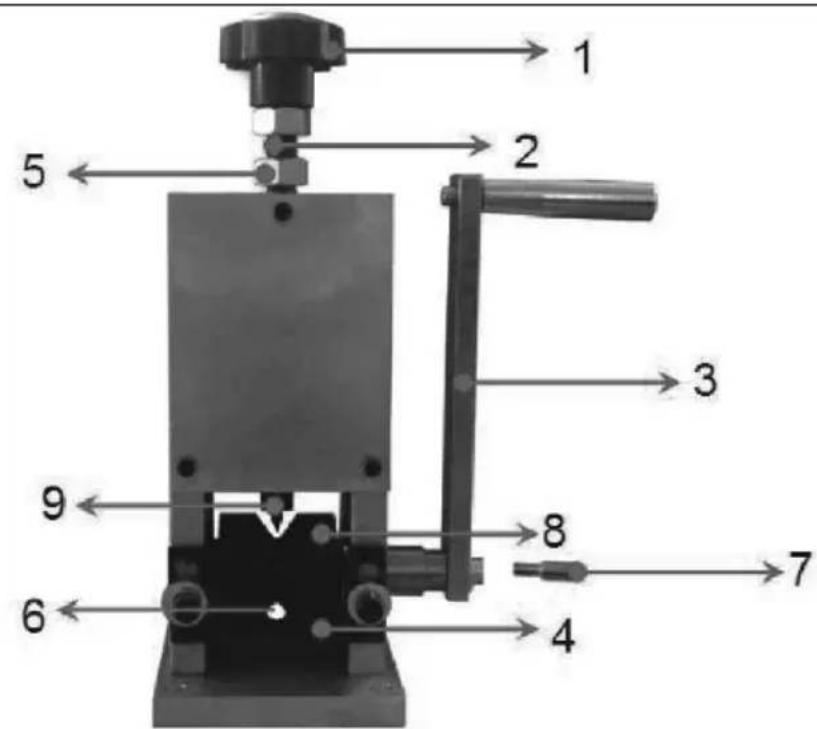

ALUMINIUMLEGERING DRAADSTRIPPER MACHINE

1: kunststof regelmoer 2: messen regelmoer 3: handkruk 4: voedingspaneel 5: messen vaste schroef 6: voedergat 7: boormachine bediende staaf 8: schacht 9: messen

Specificaties

Capaciteit: φ 1,5 mm ~ 25 mm

Afmeting: 19X37X18 cm

Gewicht: 3,8 kg

Het is eenvoudig te bedienen met een handzwengel of boormachine, draagbaar en handig,

energiebesparend, mooi uiterlijk; u kunt koperdraad krijgen na het strippen met de enkele messen

Bediening

1: Pas de afstand tussen de bladen en de as aan in overeenstemming met de kabelgrootte (de isolatielaag is verwijderd, maar heeft de binnenste geleider niet beschadigd)

2: Toevoer: strip de kabels door het invoergat (u kunt het invoergat aanpassen aan de kabelgrootte, zodat de kabels in de juiste positie kunnen worden ingevoerd, maar niet kunnen slingeren)

3: Strippen: (handmatig bediend) draai de handkruk om te schillen, als schillen niet lukt:

① te kleine draaddiameter ② het midden van de messen is niet in lijn met het midden van de draad (pas de kern van de messen aan) ③ De rand van de messen is te bot (slijp de messen)

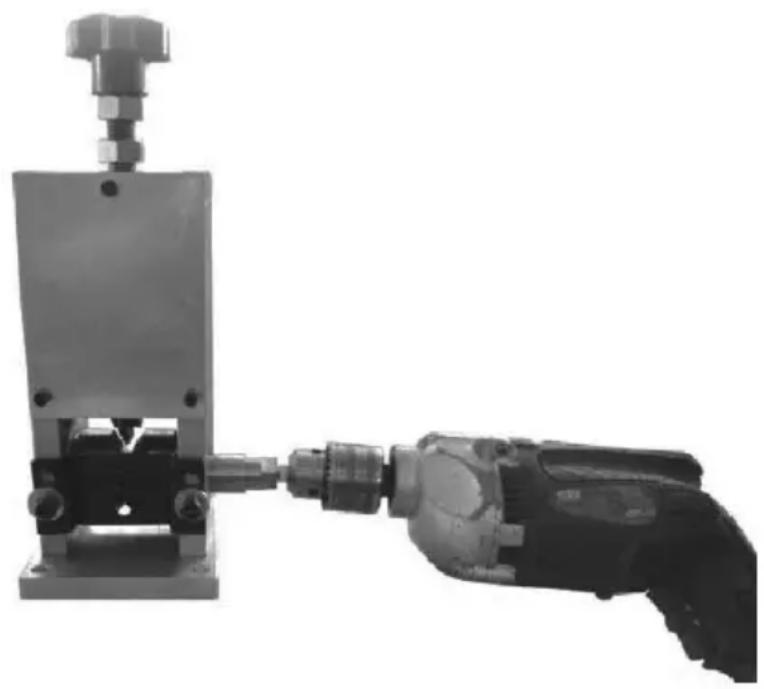

Boormachine bediende afbeelding

Boormachine aangedreven: Als u wilt dat de boormachine wordt aangestuurd, trekt u de hand naar beneden

eerst de krukas, dan de boorstang met boor installeren, dan kunt u beginnen met

(strip de kabels)

Let op: steek uw handen onder geen beding in de machine.

1: Kunststof voetstuk 2: Bevestigingsmoer van de klingenas 3: Handzwengel 4: Inlaatplaat 5: Schroef voor bevestiging van het mes 6: Inlaatopening 7: Elektrische aansluitschroef 8: Zwaai 9: Messen

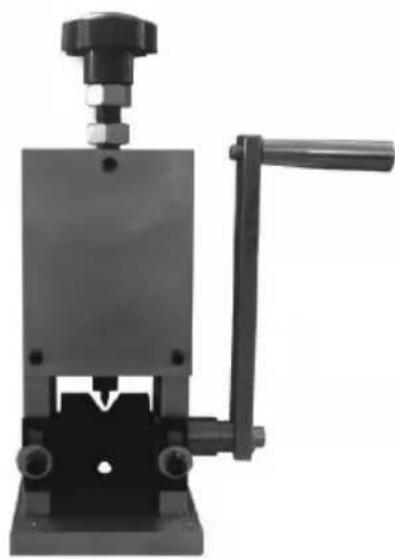

Bediening:

1. Pas de afstand tussen de lamellen en de as aan, afhankelijk van kabelmaat. (De isolatielaag is afgepeld, maar de binnengeleider is niet beschadigd.) De aanpassingsmethode is om de plastic handgreepmoer tegen de klok in te draaien om het mes op en neer te laten glijden, zodat de afstand tussen het mes en de spil groter of kleiner wordt. Draai na het afstellen van de afstand de bevestigingsmoer van de mesas vast.
2. Inlaat: steek de draad of kabel door het "inlaatgat" in de stripmachine. (Afhankelijk van de maat van de kabel kan de hoogte van de ingangsopening aangepast worden zodat de kabel de machine in kan en niet naar links en rechts zwaait)
3. Strippen: Draai aan de handslinger om de kabel door de machine te strippen. Als het niet wordt gestript, zijn er drie mislukkingen:

A, De diameter van de kabel is te klein. B, Het midden van het mes is niet in lijn met het midden van de groef (u kunt het midden van het blad aanpassen). C, De mesrand is te bot (slijp de messen).

Elektrisch aansluitschema

Elektrisch strippen: Als u elektrische rotatie wilt gebruiken, verwijdert u eerst de hendel door aan de hendel te draaien. Installeer vervolgens de elektrische verbindingsschroef op de machine en sluit vervolgens de elektrische twist aan om de draad te strippen (andere voorzorgsmaatregelen zijn hetzelfde als handmatig strippen).

Let op: U mag onder geen enkele omstandigheid in het apparaat grijpen om te voorkomen dat u uw vingers bezeert.
