Produkttyp	Kabelavskalningsmaskin
Märke	Vevor
Modell	SD-025MINI (SD-25)
Huvudmaterial	Aluminiumlegering
Avskalningskapacitet	φ 1,5 mm till 25 mm
Mått	19 × 37 × 18 cm
Vikt	3,8 kg
Drivning	Manuell (vev) eller elektrisk (borr)
Avskalningslägen	Manuell med vev, motordriven med borr
Bladjustering	Plastjusteringsmutter och bladjusteringsmutter
Justerbar inloppsöppning	Ja, för att undvika att kabeln svänger
Huvudfunktioner	Skala av isoleringsskiktet utan att skada den inre ledaren
Underhåll och rengöring	Slipa bladen om de är trubbiga, rengör efter användning
Säkerhet	Stoppa aldrig in händerna i maskinen under drift
Reservdelar och reparerbarhet	Utbytbara blad, justerbar med muttrar
Allmän information	Bärbar, praktisk, energieffektiv, snyggt utseende

Vanliga frågor - SD-025MINI Vevor

Hur justerar man avståndet mellan bladen och axeln?

Vrid plastjusteringsmuttern moturs för att flytta bladet upp och ner. När avståndet är justerat, dra åt monteringsmuttern på bladaxeln.

Vad är avskalningskapaciteten för maskinen SD-025MINI?

Maskinen kan skala av trådar med diametrar från φ 1,5 mm till 25 mm.

Kan man använda en borrmaskin med denna maskin?

Ja, i elektriskt läge: ta först bort veven, montera sedan borrdriven axel. Anslut borrmaskinen för att skala trådar automatiskt.

Varför skalar maskinen inte korrekt?

Tre möjliga orsaker: 1) tråddiametern är för liten; 2) bladens centrum är inte i linje med spårets centrum (justera bladkärnan); 3) bladets kant är för trubbig (slipa bladen).

Hur slipar man bladen?

Använd en bryne eller ett lämpligt slipverktyg. Följ instruktionerna i manualen för noggrann slipning.

Kan maskinen skala flerkärniga kablar?

Ja, om totaldiametern ligger inom intervallet φ 1,5 mm till 25 mm. Se till att isoleringen skalas av utan att skada trådarna.

Hur justerar man inloppsöppningen?

Justera öppningens höjd efter kabelns storlek så att kabeln kan komma in utan att svänga i sidled.

Vilka säkerhetsåtgärder finns?

Stoppa under inga omständigheter in händerna i maskinen under drift för att undvika skador. Håll barn på avstånd.

Kräver maskinen särskilt underhåll?

Rengör maskinen efter varje användning. Slipa bladen regelbundet om det behövs. Kontrollera att muttrarna är åtdragna.

Var hittar man garantibeviset?

Det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Se manualen för mer information.

BRUKSANVISNING SD-025MINI Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

AVISOLERINGSMASKIN FÖR WIRE ANVÄNDARMANUAL

MODELL: SD-25

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

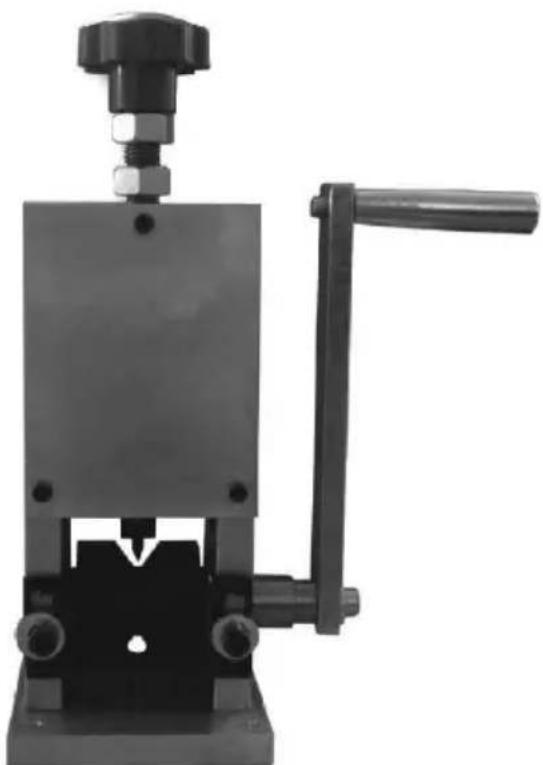

MODELL: SD-25

(Bilden är endast för referens, se det faktiska objektet)

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

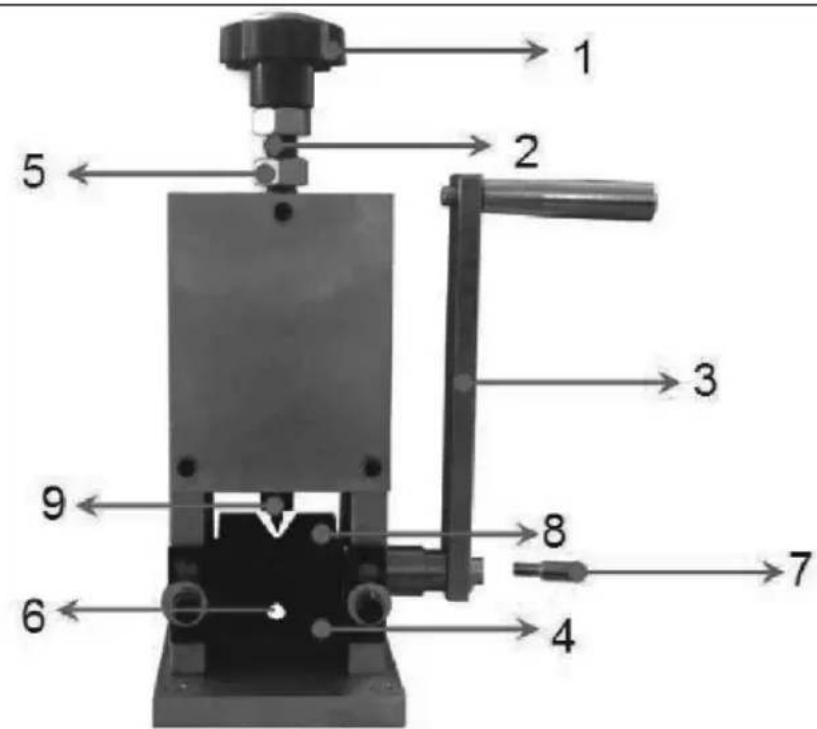

ALUMINIUMLEGERINGSTRÅDAVISOLERINGSMASKIN

7: borrmanövrerad stång

8: skaft

9: blad

Specifikationer

Kapacitet: φ 1,5 mm\~ 25 mm

Mått: 19X37X18 cm

Vikt: 3,8 kg

Den är lätt att använda med handvev eller borrdriven, bärbar och energieffektiv, snyggt utseende; du kan få koppartråd efter att bladen strippat kabeln.

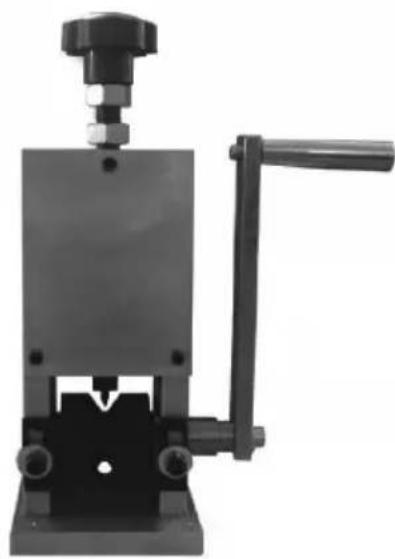

Drift

1: Justera avståndet mellan bladen och axeln i enlighet med kabelstorleken (isoleringsskiktet avskalat men inte skadat innerledaren).

2: Matning: skala av kablarna genom matningshålet (du kan justera matningshålet enligt kabelstorleken till rätt position så att kablar kan komma in men inte svänga).

3: Stripning: (handmanövrerad) vrid handveven för att skala. Om det inte skalar:

① för liten tråddiameter ② knivarnas mitt är inte i linje med spårets mitt (justera knivkärnan) ③ bladkanten är för trubbig (vässa bladen).

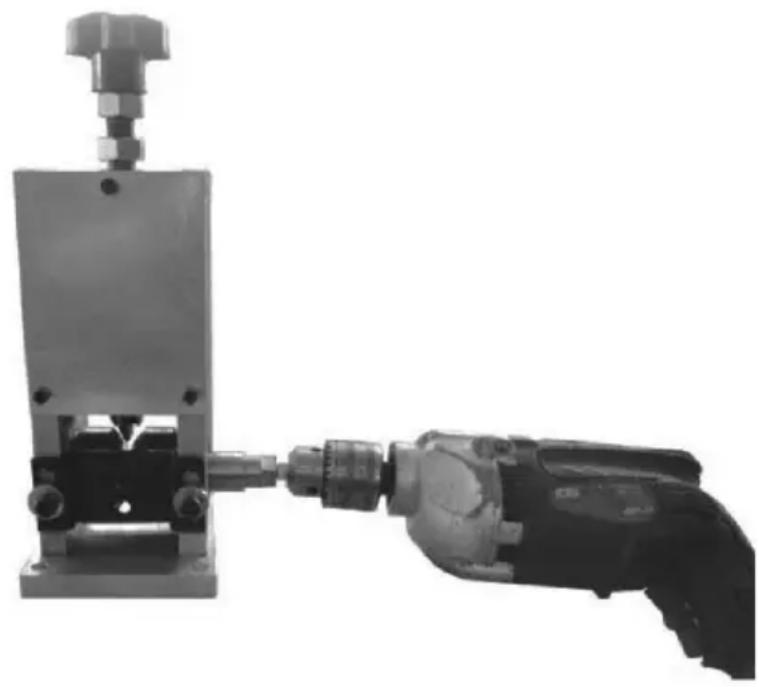

Borrdriven: Om du vill ha borrdriven drift, dra ned handveven först, installera sedan den borrdrivna stången med borr, du kan skala av kablarna.

Observera: för inte in dina händer i maskinen under några omständigheter.

1. Justera avståndet mellan lamellerna och axeln efter kabelstorlek. (Isoleringsskiktet har skalat av, men innerledaren har inte skadats.) Justeringsmetoden är att vrida plasthandtagets mutter moturs för att få bladet att glida upp och ner, så att avståndet mellan bladet och spindeln ökar eller minskar i storlek. Efter att ha justerat avståndet, dra åt bladaxelns monteringsmutter.
2. Inlopp: För in ledningen eller kabeln genom "inloppshålet" in i strippningsmaskinen. (Beroende på kabelns storlek kan höjden på ingångsöppningen justeras så att kabeln kan gå in i maskinen och inte svänga åt vänster och höger).
3. Skalning: Vrid handveven för att skala kabeln genom maskinen. Om den inte är avskalad finns det tre fel:

A, Kabelns diameter är för liten. B, bladets mitt är inte i linje med mitten av bladet Spår (du kan justera mitten av bladet). C, kniveggen är för matt (vässa knivarna).

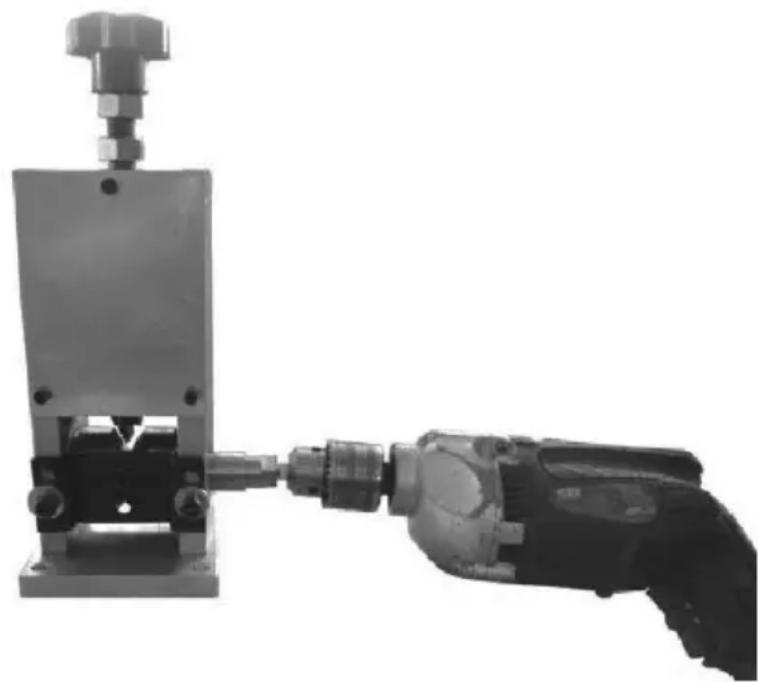

Elektriskt anslutningsschema

Elektrisk skalning: Om du vill använda elektrisk rotation, ta först bort handtaget genom att vrida handtaget. Montera sedan den elektriska anslutningsskruven på maskinen och anslut sedan den elektriska vridningen för att skala kabeln (Andra försiktighetsåtgärder är desamma som manuell stripping).

Obs: Under inga omständigheter bör du sträcka dig in i enheten för att undvika att klia fingrarna.
