SD-025MINI - Utensile elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina spelafili
Marca	Vevor
Modello	SD-025MINI (SD-25)
Materiale principale	Lega di alluminio
Capacità di spelatura	φ 1,5 mm a 25 mm
Dimensioni	19 × 37 × 18 cm
Peso	3,8 kg
Alimentazione	Manuale (manovella) o elettrica (trapano)
Modalità di spelatura	Manuale con manovella, motorizzato con trapano
Regolazione delle lame	Dado di regolazione in plastica e dado di regolazione delle lame
Apertura di ingresso regolabile	Sì, per evitare l'oscillazione del cavo
Funzioni principali	Spelare lo strato isolante senza danneggiare il conduttore interno
Manutenzione e pulizia	Affilare le lame se smussate, pulire dopo l'uso
Sicurezza	Non mettere mai le mani nell'apparecchio durante il funzionamento
Pezzi di ricambio e riparabilità	Lame sostituibili, regolazione possibile tramite dadi
Informazioni generali	Portatile, pratico, risparmio energetico, bell'aspetto

Domande frequenti - SD-025MINI Vevor

Come regolare la distanza tra le lame e l'albero?

Ruotare il dado di regolazione in plastica in senso antiorario per far scorrere la lama verso l'alto o verso il basso. Una volta regolata la distanza, serrare il dado di montaggio dell'albero della lama.

Qual è la capacità di spelatura della macchina SD-025MINI?

La macchina può spelare fili con diametro da φ 1,5 mm a 25 mm.

Si può usare un trapano con questa macchina?

Sì, in modalità elettrica: rimuovere prima la manovella, quindi installare l'asta azionata dal trapano. Collegare il trapano per spelare i fili automaticamente.

Perché la macchina non spela correttamente?

Tre possibili cause: 1) il diametro del filo è troppo piccolo; 2) il centro delle lame non è allineato con il centro della scanalatura (regolare il nucleo delle lame); 3) il bordo delle lame è troppo smussato (affilare le lame).

Come affilare le lame?

Utilizzare una pietra per affilare o uno strumento di affilatura adatto. Seguire le istruzioni del manuale per un'affilatura precisa.

La macchina può spelare cavi multipolari?

Sì, se il diametro totale è compreso nell'intervallo da φ 1,5 mm a 25 mm. Assicurarsi che l'isolante venga spelato senza danneggiare i fili.

Come regolare l'apertura di ingresso?

Regolare l'altezza dell'apertura in base alle dimensioni del cavo in modo che il cavo possa entrare senza oscillare lateralmente.

Quali sono le precauzioni di sicurezza?

Non mettere in nessun caso le mani nella macchina durante il funzionamento per evitare lesioni. Tenere i bambini a distanza.

La macchina richiede una manutenzione particolare?

Pulire la macchina dopo ogni utilizzo. Affilare le lame regolarmente se necessario. Verificare il serraggio dei dadi.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Consultare il manuale per maggiori dettagli.

MANUALE UTENTE SD-025MINI Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MACCHINA SPELAFILI MANUALE D'USO

MODELLO:SD-25

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai grandi marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

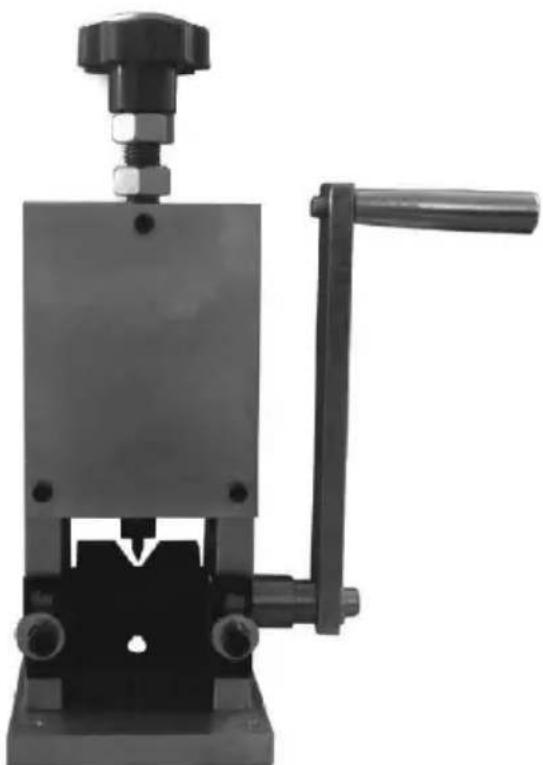

MODELLO:SD-25

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

MACCHINA PELAFILI IN LEGA DI ALLUMINIO

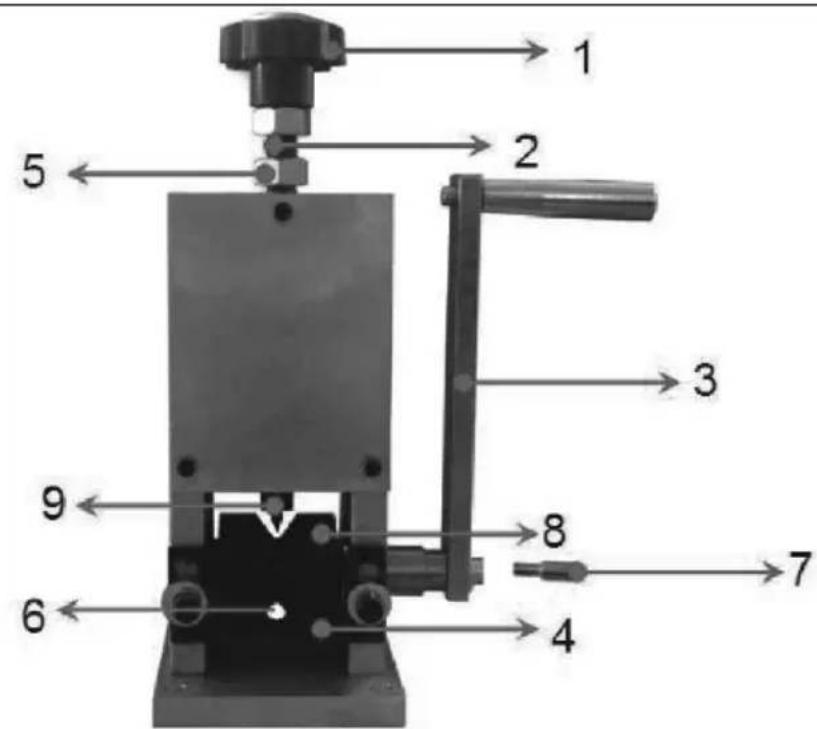

1: dado di regolazione plastica 2: dado di regolazione delle lame 3: manovella 4: pannello di alimentazione 5: vite fissa lame 6: foro di alimentazione 7: asta azionata da trapano 8: albero 9: lame

Specifiche

Capacità: φ 1,5 mm \~ 25 mm

Dimensioni: 19X37X18 cm

Peso: 3,8 kg

È facile da usare con manovella o trapano, portatile e comodo, risparmio energetico, aspetto gradevole; è possibile ottenere filo di rame dopo aver spellato le singole lame

Operazione

1: Regolare la distanza tra le lame e l'albero in base alle dimensioni del cavo (lo strato isolante viene rimosso ma non danneggia il conduttore interno). 2: Alimentazione: inserire i cavi attraverso il foro di alimentazione (è possibile regolare il foro di alimentazione in base alle dimensioni del cavo, nella posizione corretta in cui i cavi possono entrare ma non oscillare). 3: Spellatura: (azionata manualmente) ruotare la manovella per spellare. Se non si riesce a spellare: ① diametro del filo troppo piccolo; ② il centro delle lame non è allineato con il centro della scanalatura (regolare il nucleo delle lame); ③ il bordo della lama è troppo smussato (affilare le lame).

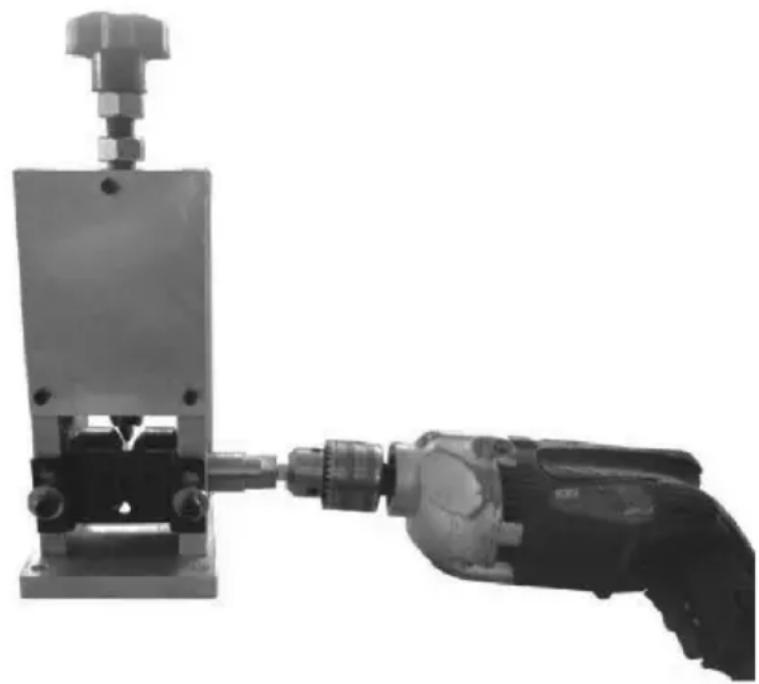

Trapano azionato: se si desidera che il trapano sia in funzione, tirare verso il basso la manovella.

Prima la manovella, poi installare l'asta di perforazione con il trapano, per iniziare a

spellare i cavi.

Attenzione: non inserire mai le mani nella macchina.

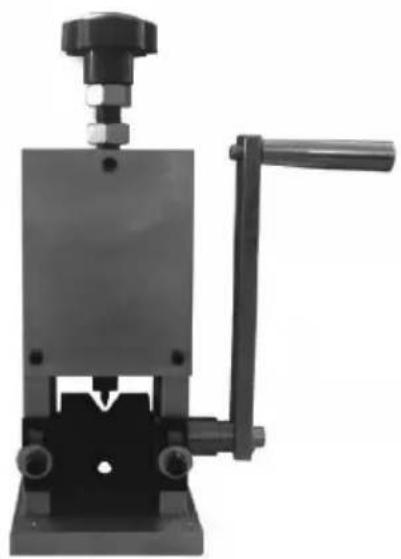

1: Madre con manico in plastica 2: Dado di fissaggio dell'albero delle lame 3: Manovella 4: Piastra di ingresso 5: Vite per fissaggio lama 6: Apertura di ingresso 7: Vite di collegamento elettrico 8: Albero 9: Lame

Operazione:

1. Regolare la distanza tra le lame e l'albero in base alle dimensioni del cavo. (Lo strato isolante viene rimosso, ma il conduttore interno non viene danneggiato.) Il metodo di regolazione consiste nel ruotare il dado della maniglia in plastica in senso antiorario per far scorrere la lama su e giù, in modo che la distanza tra la lama e il mandrino venga aumentata o ridotta. Dopo aver regolato la distanza, serrare il dado di montaggio dell'albero della lama.
2. Ingresso: inserire il filo o il cavo attraverso il "foro di ingresso" nello spelafili. (A seconda delle dimensioni del cavo, è possibile regolare l'altezza dell'apertura di ingresso in modo che il cavo possa entrare nella macchina e non oscillare a destra e a sinistra).
3. Spelatura: girare la manovella per spellare il cavo attraverso la macchina. Se non viene rimosso, si verificano tre errori:

R, Il diametro del cavo è troppo piccolo

B, il centro della lama non è in linea con il centro della

scanalatura (è possibile regolare il centro della lama)

C, il bordo della lama è troppo smussato (affilare le lame)

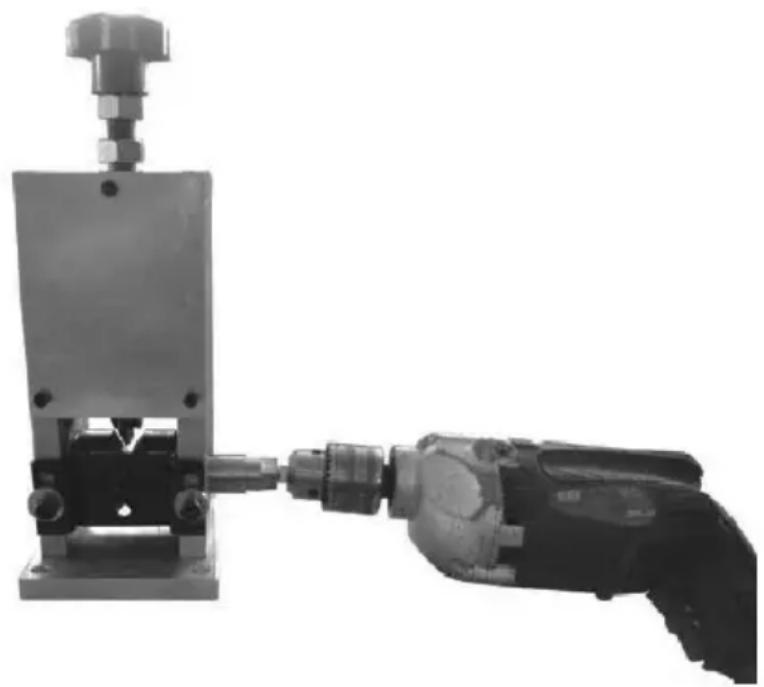

Schema di collegamento elettrico

Spelatura elettrica: se si desidera utilizzare la rotazione elettrica, rimuovere prima la maniglia ruotandola. Quindi installare la vite di connessione elettrica sulla macchina, quindi collegare la torsione elettrica per spelare il filo (le altre precauzioni sono le stesse della spelatura manuale).

Nota: non toccare in nessun caso il dispositivo

per evitare di graffiarsi le dita.
