250-1006 - Utensile elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Set di supporti per utensili a cambio rapido
Marca	Vevor
Modello	250-1006 (e varianti 250-100, 250-200, ecc.)
Categoria	Utensile elettrico (accessorio per tornio)
Numero di pezzi per set	6 pezzi (per modello 250-1006)
Tornio compatibile	Scorrevole da 8 pollici (per 250-1006)
Composizione del set	Portautensile a pistone + 5 supporti: 250-000, 250-001, 250-002, 250-004, 250-007, 250-010
Materiale	Acciaio temprato e rettificato
Funzioni principali	Cambio rapido utensili, serraggio a pistone, adatto per tornitura, sfacciatura, alesatura, moletatura
Tipo di serraggio	Pistone (cambio rapido)
Manutenzione	Pulire regolarmente; olio antiruggine applicato in fabbrica (può provocare perdite)
Sicurezza	Assicurarsi del corretto serraggio prima dell'uso; utilizzare su tornio spento
Pezzi di ricambio disponibili	Supporti singoli (riferimenti secondo modello)
Riparabilità	Pezzi standard, sostituzione facile dei supporti
Alimentazione	Non applicabile (utensile manuale meccanico)
Peso	Circa 1,5 kg (stima)
Dimensioni (circa)	150 x 100 x 80 mm (stima)
Produttore	Shanghaimuxinmuyeyouxiangongsi, Baoshan, Shanghai, CN
Garanzia	Consultare il certificato di assistenza e garanzia elettronico

Domande frequenti - 250-1006 Vevor

Come installare il portautensile a cambio rapido Vevor modello 250-1006?

Fissare prima il supporto sul tornio allineando la scanalatura. Stringere le viti di fissaggio. Inserire il supporto utensile scelto nel pistone e serrare la manopola. Consultare il manuale per le coppie di serraggio raccomandate.

Il modello 250-1006 è compatibile con un tornio da 10 pollici?

Questo modello è progettato per un tornio scorrevole da 8 pollici. Per un tornio da 10 pollici, utilizzare invece i modelli 250-111(6) o 250-222(6).

Quali tipi di utensili posso usare con questo set?

Puoi utilizzare utensili per tornitura, sfacciatura, alesatura, moletatura e taglio. I supporti includono portautensili per barre di alesatura, lame di separazione, ecc.

Come mantenere il sistema di cambio rapido?

Pulire regolarmente le superfici di contatto con un panno asciutto. Applicare un sottile strato di olio antiruggine se necessario. Evitare l'accumulo di trucioli.

Cosa fare se il pistone non serra correttamente?

Verificare che i pezzi siano puliti e non danneggiati. Assicurarsi che la manopola di serraggio sia ben avvitata. Se il problema persiste, contattare il supporto Vevor.

Posso ordinare supporti singoli aggiuntivi?

Sì, i supporti sono venduti separatamente con i riferimenti 250-000, 250-001, ecc. Consultare il catalogo Vevor per ordinarli.

Il set viene fornito con istruzioni in francese?

Sì, il manuale d'uso è disponibile in francese in formato PDF sul sito di Vevor. Puoi scaricarlo gratuitamente.

Qual è la capacità di serraggio massima dei portautensili?

Secondo il supporto, l'intervallo di serraggio varia da 3/16 di pollice a 1 pollice per utensili quadrati. Consultare la tabella delle dimensioni nel manuale.

È possibile utilizzare questo set per l'alesatura?

Sì, il supporto per barra di alesatura robusto (con anello diviso) consente l'alesatura. Utilizzare barre di alesatura a stelo tondo.

C'è una garanzia su questo prodotto?

Sì, Vevor offre un certificato di assistenza e garanzia elettronico. Consultare il sito www.vevor.com/support per maggiori dettagli.

MANUALE UTENTE 250-1006 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

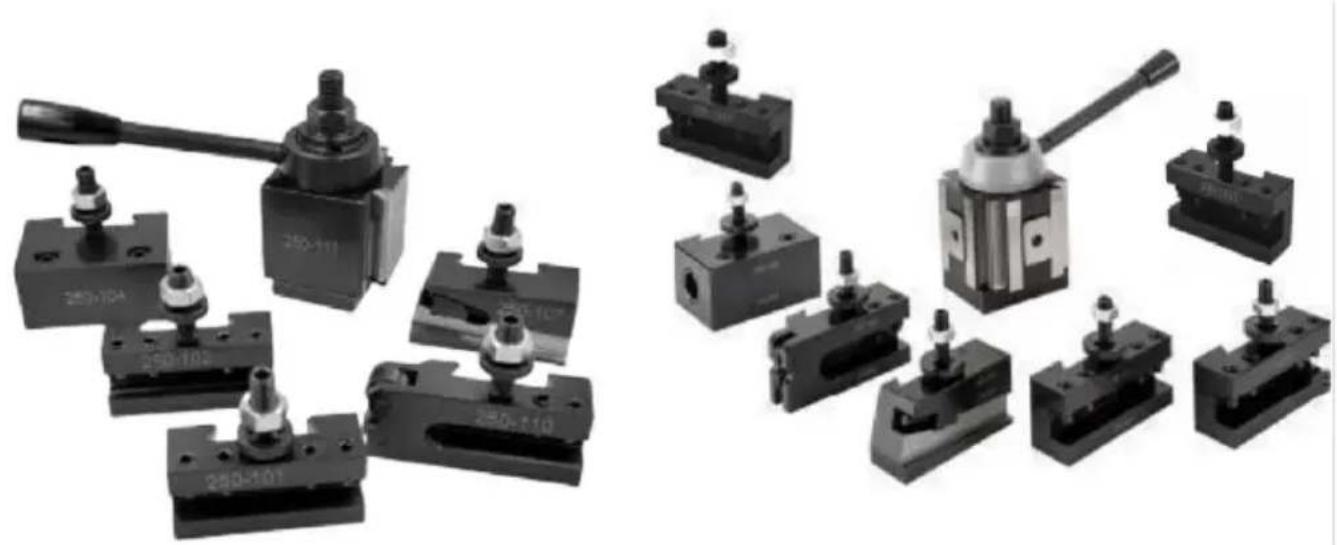

Set di portautensili a cambio rapido Manuale d'uso

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250- 000 (6), 250-1 11 (6), 250- 222 (6),

250-111 (8), 250-222 (8)

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000

250-1 11 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

• Tutte le parti funzionanti sono temprate e rettificate.
• Massima rigidità per prestazioni senza vibrazioni. Niente perdite di tempo con i distanziali.
• Aumenta la produttività di tutte le operazioni di tornitura.
• Completamente sigillato per un funzionamento senza necessità di manutenzione.
• Cambia utensile in pochi secondi.

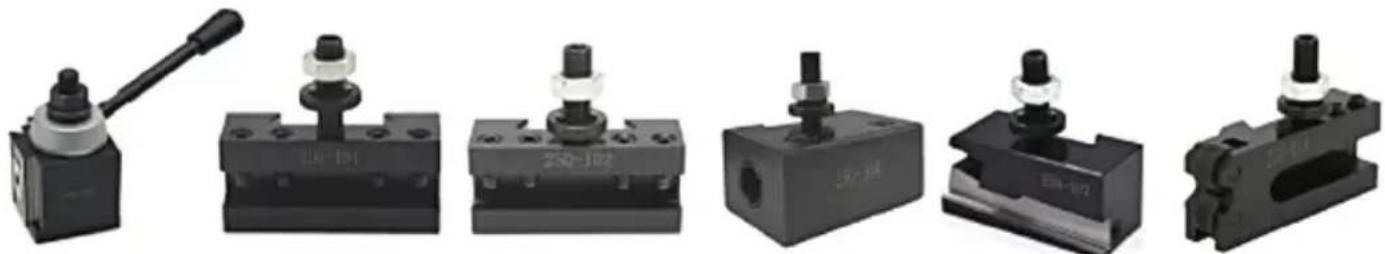

Ogni set è composto da un portautensili a pistone e da uno per cia dei 5 supporti

ORDINE NO.	TORNIO ORIENTABILE	6 PEZZI OGNI SET INCLUDE (6 PEZZI/SET)
250-000 (6)	8"	250-000、250-001、250-002、250-004、250-007、250-010 CIASCUNO
250-111 (6)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO
250-222 (6)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO
250-333 (6)	13" -18"	250-333、250-301、250-302、250-304、250-307、250-310 CIASCUNO
250-444 (6)	14" -20"	250-444、250-401、250-402、250-404、250-407、250-410 CIASCUNO

ORDINE NO.	TORNIO ORIENTABILE	8 PEZZI OGNI SET INCLUDE (8 PEZZI/SET)
250-111(8)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO 11250-101T * 2 PZ
250-222(8)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO 11250-201T * 2 PZ

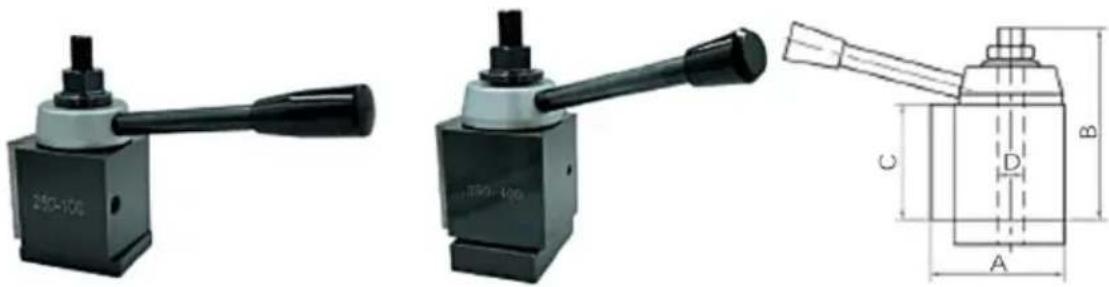

Portautensili a cambio rapido con pistone - accessori

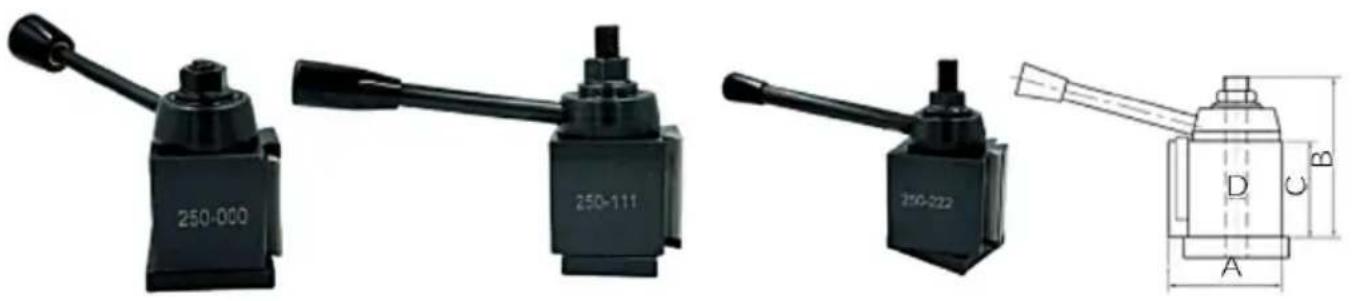

Portautensili a cambio rapido stile cuneo

ORDER NO.	SWING FOR LATHE	A	B	C	D
	INCH	INCH	INCH	INCH	INCH
250-000	12	1.75	2.95	1.57	0.40
250-111	10-15	2-1/2	3-7/8	2-1/4	9/16
250-222	13-18	3	4-5/8	2-3/4	5/8
250-333	14-20	3-3/8	5-1/8	3	3/4
250-444	17-48	4	6-1/4	3-5/8	7/8

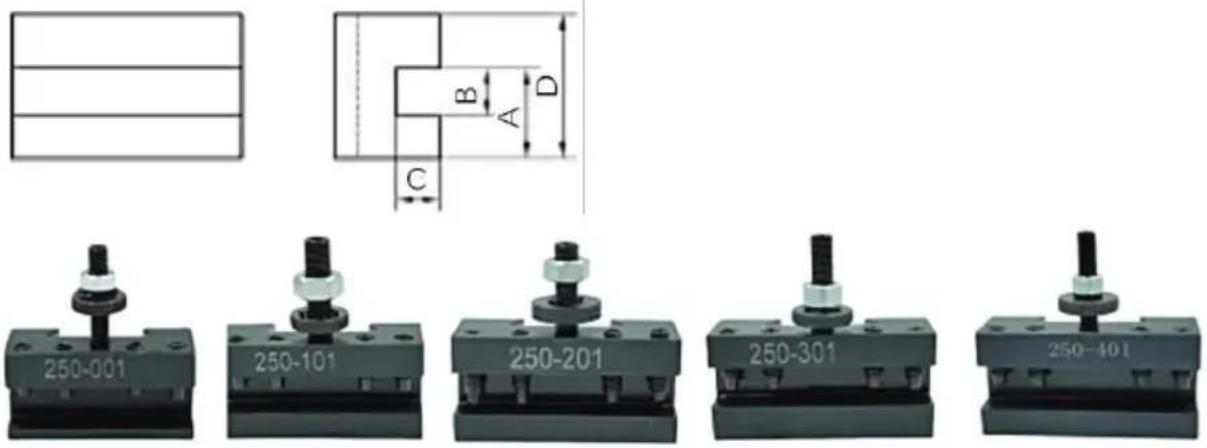

Supporto per tornitura e sfacciatura

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Adatto a qualsiasi dimensione inferiore all'altezza massima h.

Supporto per tornitura e sfacciatura

Supporto per tornitura e sfacciatura

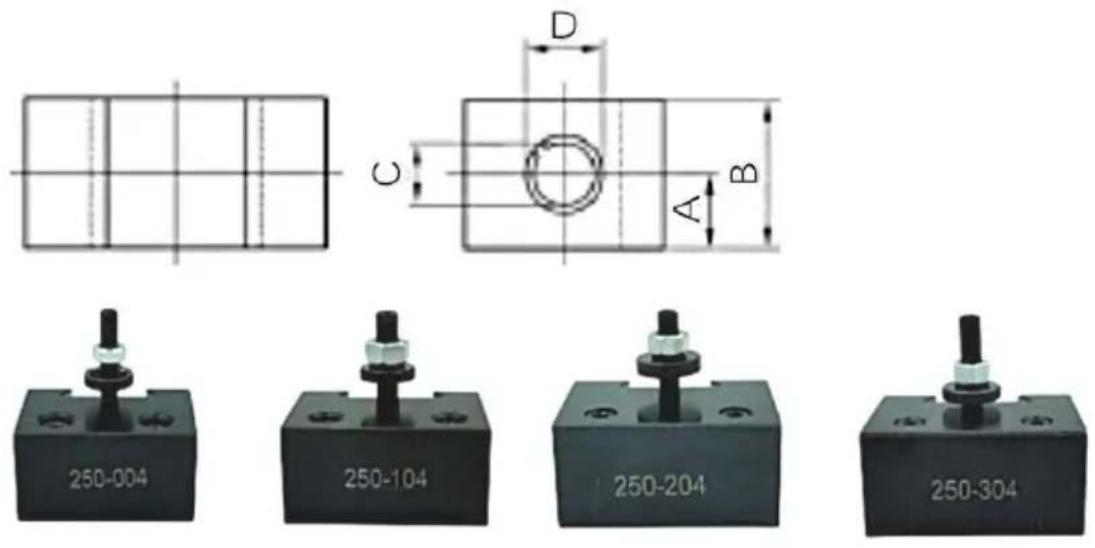

Supporto per alesatura, tornitura e sfacciatura

Le barre di alesatura e gli utensili con gambo tondo sono dotati di scanalati così come punte per utensili Sauare per lavorazioni di superfici terminali, este di taglio, di alesatura ecc.

Supporto per barra alesatrice per impieghi gravosi

Boccola divisa adatta per piccole barre di alesatura e trapano Portautensili universale per lame di troncatura

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Può essere utilizzato per la zigrinatura; se si utilizza un utensile quadrato, pu lavorare superfici terminali, tagli esterni, alesature, ecc.

Labbra: per proteggere meglio il tuo prodotto, applicheremo olio antiruggine, che potrebbe causare perdite di olio.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
