Producttype	Thermische grondboor (grondboor)
Merk	Vevor
Model	D52-F
Motor	Eencilinder 2-takt, 52 cm³
Maximaal vermogen	1,45 kW bij 7.500 tpm
Maximaal motortoerental	9.500 tpm
Stationair toerental	3.000 tpm
Brandstoftankinhoud	1,2 L
Mengverhouding benzine/olie	40:1
Boordiameters (meegeleverde boren)	150 mm en 250 mm
Maximale boordiepte	800 mm (met een boor)
Boorsnelheid bij max. vermogen	240 tpm
Geluidsvermogensniveau	116 dB(A)
Ontsteking	Bougie (afstand 0,7-0,8 mm)
Inbegrepen accessoires	2 boren (150 en 250 mm × 800 mm), 3 verlengstangen, handgreep, sleutels, bougie, luchtfilter
Voeding	Benzine (mengsel 40:1 met 2-takt olie)
Hoofdfunctie	Gaten boren in de grond voor palen, beplanting, enz.
Onderhoud en reiniging	Bougie reinigen, motorolie verversen, luchtfilter reinigen, brandstof aftappen voor langdurige opslag
Veiligheid	Draag handschoenen, bril, gehoorbescherming; houd omstanders op 5 m; niet gebruiken in de regen
Repareerbaarheid	Reserveonderdelen beschikbaar (bougie, filter, afdichtingen); reparaties door erkend centrum
Gewicht	Ongeveer 15 kg (schatting)
Afmetingen (L×B×H)	Ongeveer 900 × 300 × 300 mm (schatting)

Veelgestelde vragen - D52-F Vevor

Welk type brandstof moet ik gebruiken voor de Vevor D52-F grondboor?

Gebruik een mengsel van loodvrije benzine en 2-takt motorolie in een verhouding van 40:1. Bijvoorbeeld 40 ml olie per 1 liter benzine. Gebruik geen benzine die ethanol of methanol bevat.

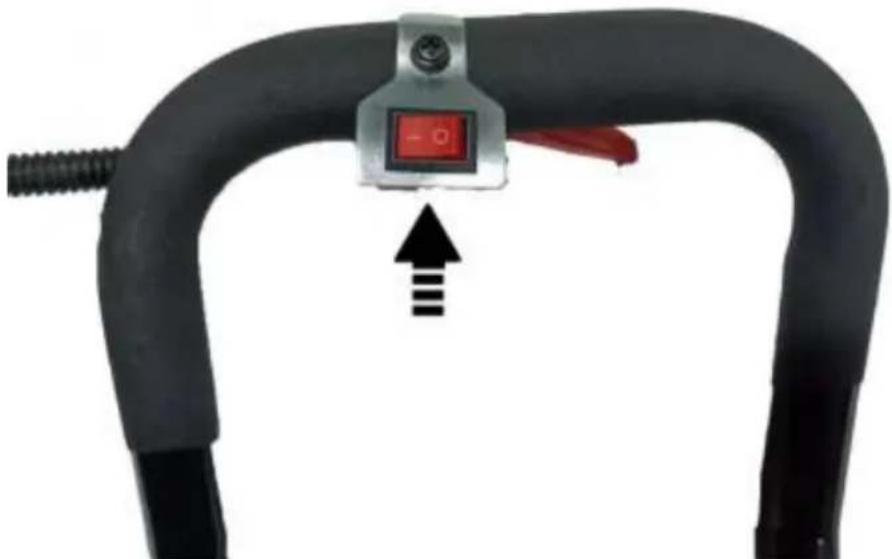

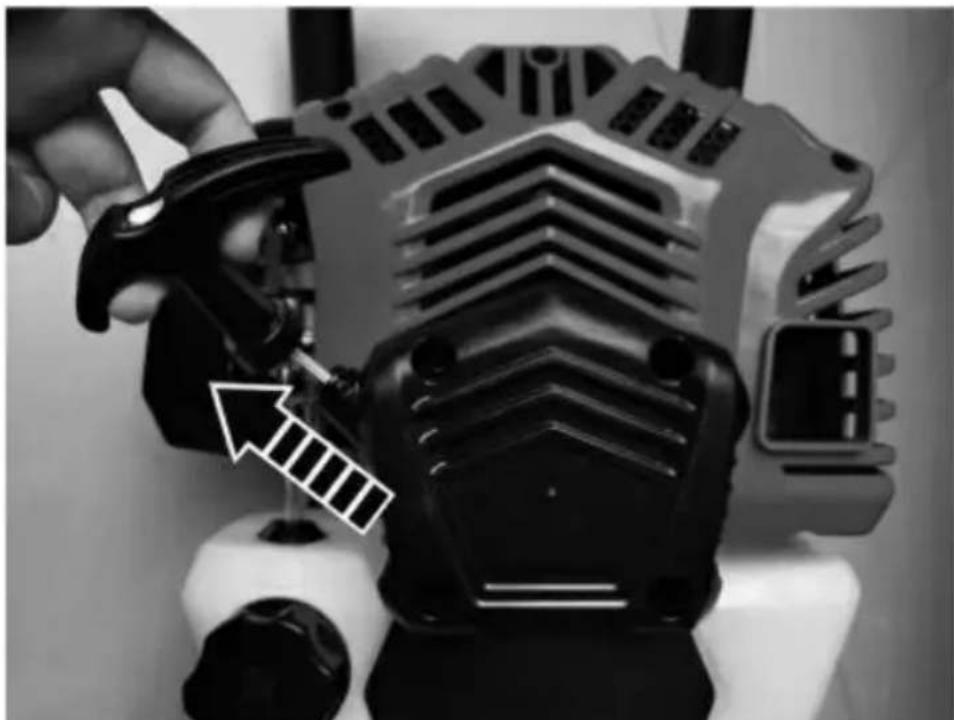

Hoe start ik de Vevor D52-F grondboor?

Zorg ervoor dat de schakelaar op AAN staat. Bedien de chokehendel. Trek aan het startkoord tot de motor start. Duw vervolgens de choke terug. Gebruik de gasknop om de snelheid te verhogen.

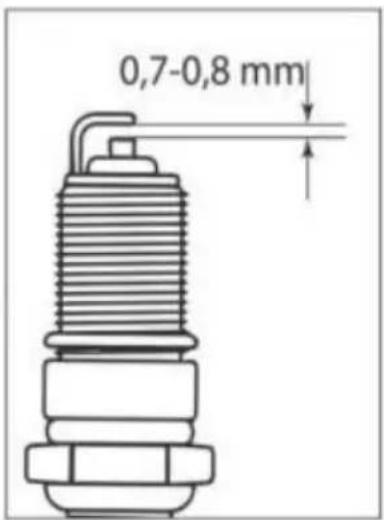

Hoe stel ik de afstand van de bougie af?

De afstand moet 0,7 tot 0,8 mm zijn. Gebruik een voelermaat om te meten en pas aan door de massa-elektrode te buigen. Als de bougie vervuild of versleten is, vervang hem dan.

Welke veiligheidsbescherming moet ik dragen?

Draag altijd een helm, veiligheidsbril, mondmasker, gehoorbescherming, stevige handschoenen en antislip schoenen. Houd kinderen en huisdieren op minstens 5 meter afstand.

Hoe monteer ik de grondboor?

Bevestig de handgreep aan de hoofdeenheid met de meegeleverde schroeven. Steek de boorstang in de as, lijn de gaten uit en plaats de borgpen. Zet de pen vast met de clip.

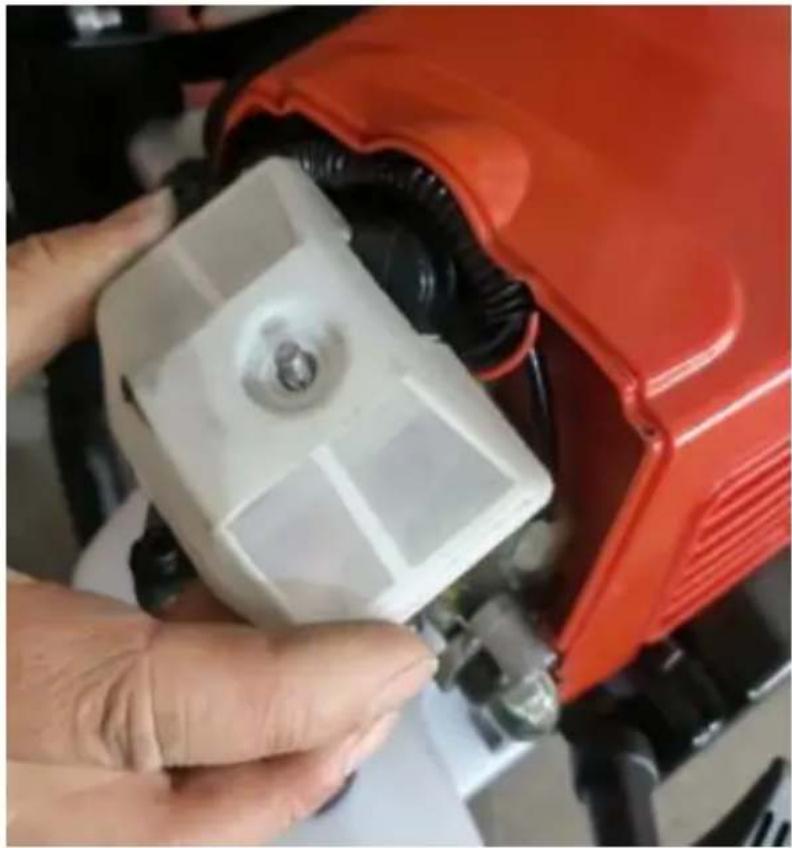

Hoe reinig ik het luchtfilter?

Demonteer de luchtfilterkap, verwijder het filterelement. Reinig het met zeepwater of vervang het als het te vuil is. Zorg dat het droog is voordat u het terugplaatst.

Wat te doen bij een vastzittende boor?

Laat onmiddellijk de gasknop los. Laat de machine stationair draaien om te proberen de boor los te maken. Als hij vast blijft zitten, zet de motor uit en verwijder de boor handmatig.

Wat is de procedure voor winteropslag?

Tap de brandstoftank volledig leeg. Laat de motor draaien tot hij stopt door gebrek aan brandstof. Reinig de machine en berg hem op een droge, vorstvrije plaats op.

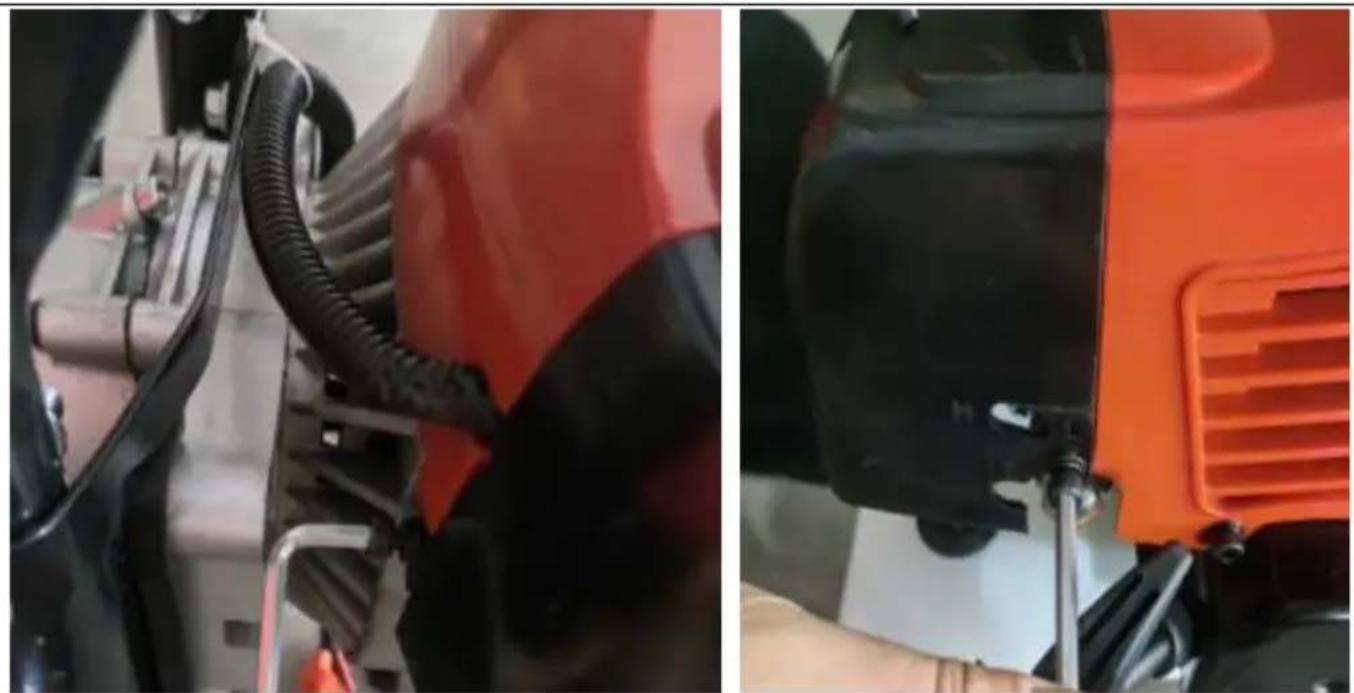

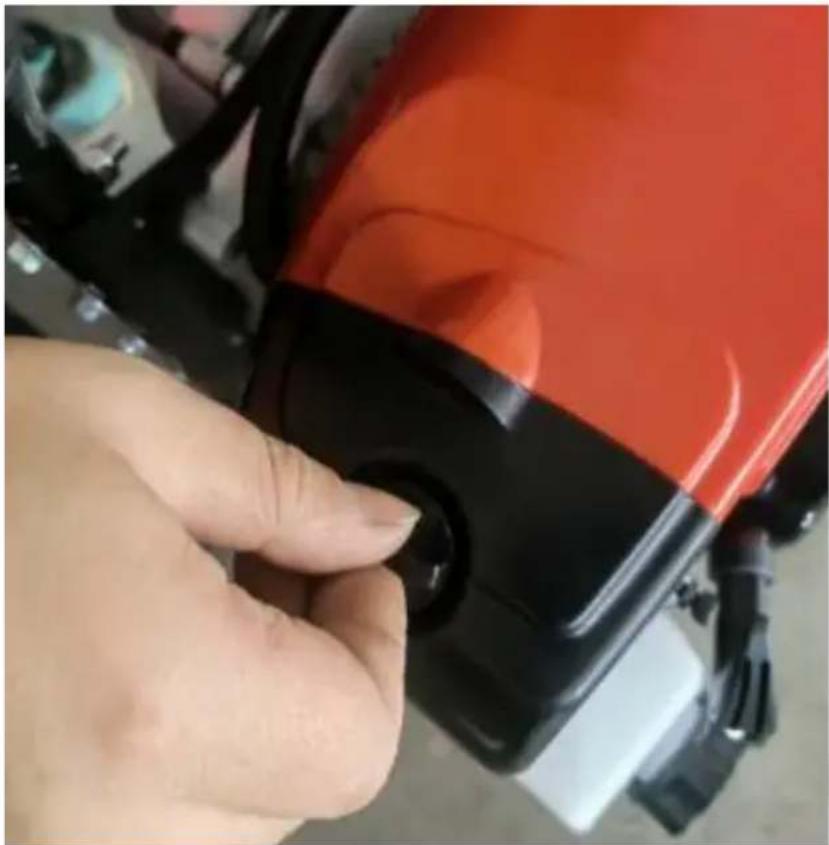

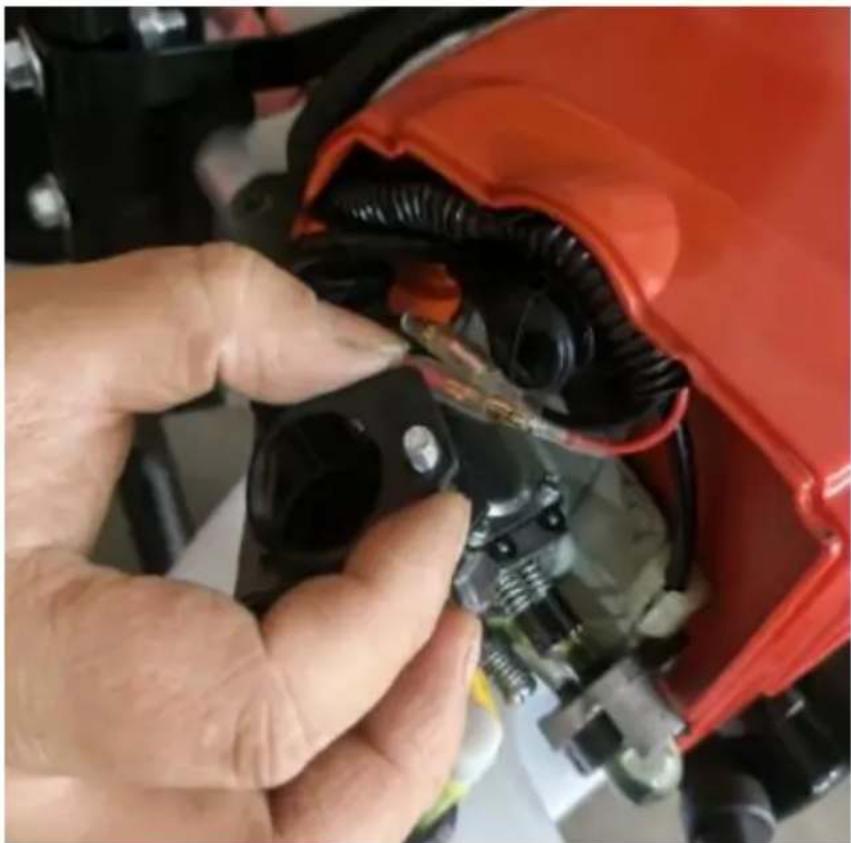

Hoe onderhoud ik de bougie?

Reinig de elektroden met fijn schuurpapier. Controleer de afstand (0,7-0,8 mm). Vervang de bougie als de isolator gebarsten of de elektroden verbrand zijn.

Waarom start de grondboor niet?

Controleer de brandstof (aanwezigheid en mengsel), de bougie (schoonheid en afstand), het luchtfilter (schoon) en zorg dat de schakelaar op AAN staat. Als het probleem aanhoudt, raadpleeg een erkende service.

GEBRUIKSAANWIJZING D52-F Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

1. VEILIGHEIDSINSTRUCTIES

DEZE MACHINE KAN ERNSTIG LETSEL VEROORZAKEN. Lees de instructies zorgvuldig door voor het bedienen, voorbereiden, onderhouden, starten en stoppen van de machine. Leer meer over alle bedieningselementen en het juiste gebruik van de machine.

- WAARSCHUWING! Bij het gebruik van dit type gereedschap moeten altijd de basisvoorzorgsmaatregelen in acht worden genomen om het risico op brand, elektrische schokken en letsel te verminderen.

- Lees alle instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze instructies. Zorg ervoor dat u bekend bent met alle handelingen die in de gebruiksaanwijzing worden beschreven. Dit product mag alleen worden bediend door ervaren gebruikers.

- Als u dit apparaat aan anderen geeft, geef hen dan ook deze gebruiksaanwijzing mee.

- Lees ook alle markeringen op het product. De symbolen op het hulpmiddel worden uitgelegd in de handleiding.

- Gebruik deze machine zoals beschreven in deze gebruiksaanwijzing. Het is ten strengste verboden dit gereedschap te gebruiken voor andere toepassingen dan die beschreven in deze gebruiksaanwijzing.

- Als u deze instructies niet opvolgt, kan dit leiden tot ernstig letsel en in sommige gevallen tot de dood.

- Dit product is uitsluitend bedoeld voor privégebruik. Gebruik het niet voor commerciële doeleinden.

- Laat deze instructies nooit gebruiken door mensen die niet bekend zijn met deze instructies of door kinderen.

- Nationale regelgeving kan het gebruik van de machine beperken.

- Personen jonger dan 18 jaar mogen dit product niet gebruiken.

- Houd in gedachten dat de exploitant of gebruiker verantwoordelijk is voor ongelukken of risico's voor andere personen of hun eigendom.

- Gebruik het gereedschap niet als u dronken, moe, onder invloed van medicijnen of ziek bent. Gebruik het gereedschap niet als u niet in goede fysieke conditie verkeert.

- Dit gereedschap is bedoeld voor gebruik buitenshuis. Gebruik het nooit binnenshuis.

- Laat kinderen nooit de machine gebruiken.

- Vermijd het gebruik ervan terwijl er mensen, vooral kinderen, in de buurt zijn.

- Kleed u op de juiste manier! Draag geen loszittende kleding of sieraden die in bewegende delen verstrikt kunnen raken. Het gebruik van stevige handschoenen, antislipschoenen en een veiligheidsbril wordt aanbevolen.

- Zet de motor af of koppel hem los voor:

o het schoonmaken of opruimen van een verstopping;

o het controleren, onderhouden of werken aan de machine;

o bij het verstellen van de werkpositie van het snijapparaat.

- Ga voorzichtig om met brandstof; het is licht ontvlambaar. Voeg nooit brandstof toe aan een machine met draaiende motor of wanneer deze heet is. Adem brandstofdampen niet in, want deze zijn giftig.

- Probeer de machine niet te repareren, tenzij u daartoe gekwalificeerd bent.

- Gebruik de machine niet met een beschadigd of overmatig versleten snijapparaat.

- Om het risico op brand te verminderen, houdt u de motor en geluiddemper vrij van brokstukken, bladeren of overmatige smeerolie.

- Zorg er altijd voor dat alle handgrepen en beschermkappen zijn geïnstalleerd wanneer u de machine bedient. Probeer nooit een onvolledige machine of een machine met een ongeoorloofde wijziging te gebruiken.

- Bij het transporteren of opslaan van de machine dient u altijd de snijbeveiliging te installeren indien aanwezig.

- Wees u altijd bewust van uw omgeving en besteed aandacht aan mogelijke gevaren die niet gehoord kunnen worden door het lawaai van de machine.

Houd mensen en dieren weg van het werkgebied. Kinderen en mensen die niet weten hoe ze dit gereedschap moeten gebruiken, mogen het niet aanraken of hanteren.

Gebruik het product alleen bij daglicht of onder goede kunstmatige verlichting.

Draag bij het gebruik van de machine altijd volledige beschermende uitrusting, waaronder een helm, een beschermend masker, gehoorbescherming,

handschoenen, antislipschoenen en beschermende kleding.

• Draag geschikte kleding. Draag geen losse of losgeknoopte overhemden. Draag geen sieraden die in contact kunnen komen met bewegende onderdelen. Als u lang haar heeft, bind het dan naar beneden en draag een passende veiligheidsbril.
• Gebruik het product niet als de beschermkappen of -schilden beschadigd zijn.
• Houd uw handen en voeten te allen tijde uit de buurt van het apparaat, vooral wanneer u het gereedschap in- en uitschakelt.
• Gebruik het gereedschap niet in een ruimte met slechte ventilatie. Gasemissies kunnen tot letsel leiden.
• Werk niet bij regen en slecht weer. Gebruik het gereedschap niet in vochtige ruimtes of locaties.
• Gebruik het gereedschap niet in de aanwezigheid van ontvlambare vloeistoffen of gassen.
• Let op: de machine laat gassen vrij wanneer deze wordt gebruikt.

Voorkom dat u in contact komt met deze gassen.

• Houd het werkgebied duidelijk. Voordat u gaat werken, inspecteer het werkgebied en verwijder alle materialen of voorwerpen die ongelukken kunnen veroorzaken.
• Forceer het gereedschap niet.
• Houd het gereedschap en de accessoires schoon voor betere en veiligere prestaties. Volg de instructies in deze handleiding voor de accessoires.
• Inspecteer de machine altijd voor en na gebruik. Als het gereedschap beschadigd of defect is, stop dan met het gebruik en breng het naar een erkende service voor inspectie en reparatie.
• Schakel het gereedschap uit na gebruik, wanneer u het onbeheerd achterlaat, voordat u accessoires verwisselt en voor onderhoud.
• Houd de handgrepen droog, schoon en vrij van olie en vet.
• Wees geconcentreerd wanneer u het gereedschap gebruikt. Let op wat u doet en gebruik het gereedschap niet wanneer u moe bent.
• Plaats de apparatuur in een goed verlichte ruimte op een vlak, stabiel, droog en geventileerd oppervlak, uit de buurt van ontvlambare materialen en met voldoende ruimte voor vonken en slijpafval.
• Laat niemand, en vooral geen kinderen, binnen een straal van minimaal vijf

meter rond het werkgebied komen. Houd toezicht op de voortgang.

Stop het gereedschap onmiddellijk bij een storing aan de motor of de AAN/UIT-knop of bij ongebruikelijk lawaai.

Wanneer het apparaat niet in gebruik is, moet het op een droge, afgesloten plaats worden opgeborgen, buiten bereik van kinderen.

Controleer het product voor gebruik en na elke schok op tekenen van slijtage of schade. Voer reparaties uit indien nodig.

Schakel altijd de machine uit:

elke keer dat u het apparaat onbeheerd achterlaat;

voordat u een obstructie verwijdert;

voordat u de machine controleert, schoonmaakt of eraan werkt;

nadat u een vreemd voorwerp hebt geraakt.

elke keer dat het product abnormaal begint te trillen.

- Let op de voet en het snijden om verwondingen te voorkomen.

- Inspecteer en onderhoud het product regelmatig. Reparaties mogen uitsluitend worden uitgevoerd door een erkend servicecentrum of een vergelijkbaar gekwalificeerde service-specialist.

- Wanneer u het product niet gebruikt, bewaar het dan buiten bereik van kinderen.

- Kinderen mogen niet spelen met plastic zakken, lakens en kleine onderdelen. Houd ze buiten bereik van kinderen. Er bestaat gevaar voor verstikking!

- Draag het gereedschap altijd bij de handgreep vast, nooit bij de oefening.

- Gebruik het product niet op een gladde ondergrond.

- Gebruik het product niet op steile, gladde hellingen.

- Als de machine vreemde voorwerpen heeft geraakt, controleer dan of de hulpstukken beschadigd zijn en breng het indien nodig ter reparatie.

- Houd alle lichaamsdelen uit de buurt van de loopbandmachine.

- Wees voorzichtig bij gebruik van de machine bij stormachtig weer. Gebruik de machine niet tijdens bliksem, onweer en slecht weer in het algemeen.

Brandstofbehandeling

- Wees zeer voorzichtig bij het omgaan met brandstoffen. Ze zijn brandbaar en de dampen zijn explosief.

• Gebruik alleen een goedgekeurde houder.
• Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de machine aan staat. Schakel het apparaat uit en laat de motor en de uitlaatcomponenten afkoelen voordat u gaat tanken.
• Niet roken.
• Tank nooit in een kamer.
• Vul het gereedschap nooit bij met brandstof in de buurt van een open vlam, zoals bij een boiler.
• Als er brandstof is gemorst, probeer dan niet de machine te starten. Verplaats de machine weg van de gemorste brandstof voordat u deze gebruikt. Ruim eventuele morsingen op.
• Plaats de brandstoftankdop terug en draai deze vast na het tanken.
• Volg de instructies in deze handleiding voor het vullen van het gereedschap met brandstof.

Tijdens onderhoud en opslag

• Stop het gereedschap en wacht tot het stopt. Zorg ervoor dat alle bewegende delen tot stilstand zijn gekomen.
• Laat de machine afkoelen voordat u inspectie, afstellingen, onderhoud, service en opslag uitvoert.

Resterende risico's

Zelfs als u dit product volgens alle veiligheidsvoorschriften gebruikt, blijven de potentiële risico's op letsel en schade bestaan. De volgende gevaren kunnen zich voordoen binnen de structuur en het ontwerp van dit product:

• Er zijn schadelijke gevolgen voor de gezondheid vanwege de trillingsemissie indien het product gedurende langere tijd wordt gebruikt of niet op de juiste wijze wordt beheerd en onderhouden.
• Bij het gebruik van de snijfunctie bestaat het risico op letsel en schade aan eigendommen door de opzetstukken, kapotte opzetstukken of plotselinge stoten van verborgen voorwerpen.
• Risico op schade aan personen en goederen door rondvliegende objecten.
• Bij langdurig gebruik van dit product wordt de gebruiker blootgesteld aan trillingen en kan er schade ontstaan, de zogenaamde "wit vinger" ziekte. Om het risico te verminderen, draag handschoenen en houd uw handen warm.
• Raadpleeg onmiddellijk een arts als er symptomen van het "witte vinger"-syndroom optreden. Symptomen van het "witte vinger"-syndroom zijn onder andere: gevoelloosheid, verlies van gevoeligheid, kriebelen, tintelingen, pijn, verlies van kracht, kleurveranderingen of huidaandoeningen. Deze symptomen verschijnen meestal op vingers, handen of polsen. Het risico is groter bij lage temperaturen.
• Er bestaat gevaar voor gehoorverlies als de machine gedurende langere tijd zonder gehoorbescherming wordt gebruikt.

Symbolen

	Waarschuwingssymbool
	Lees de gebruiksaanwijzing
	Draag beschermende uitrusting: beschermende helm, veiligheidsbril glazen, geluid beschermingshelm
	Draag beschermende handschoenen
	Draag beschermende schoenen.
	LET OP: Heet oppervlak
	Niet doen rook

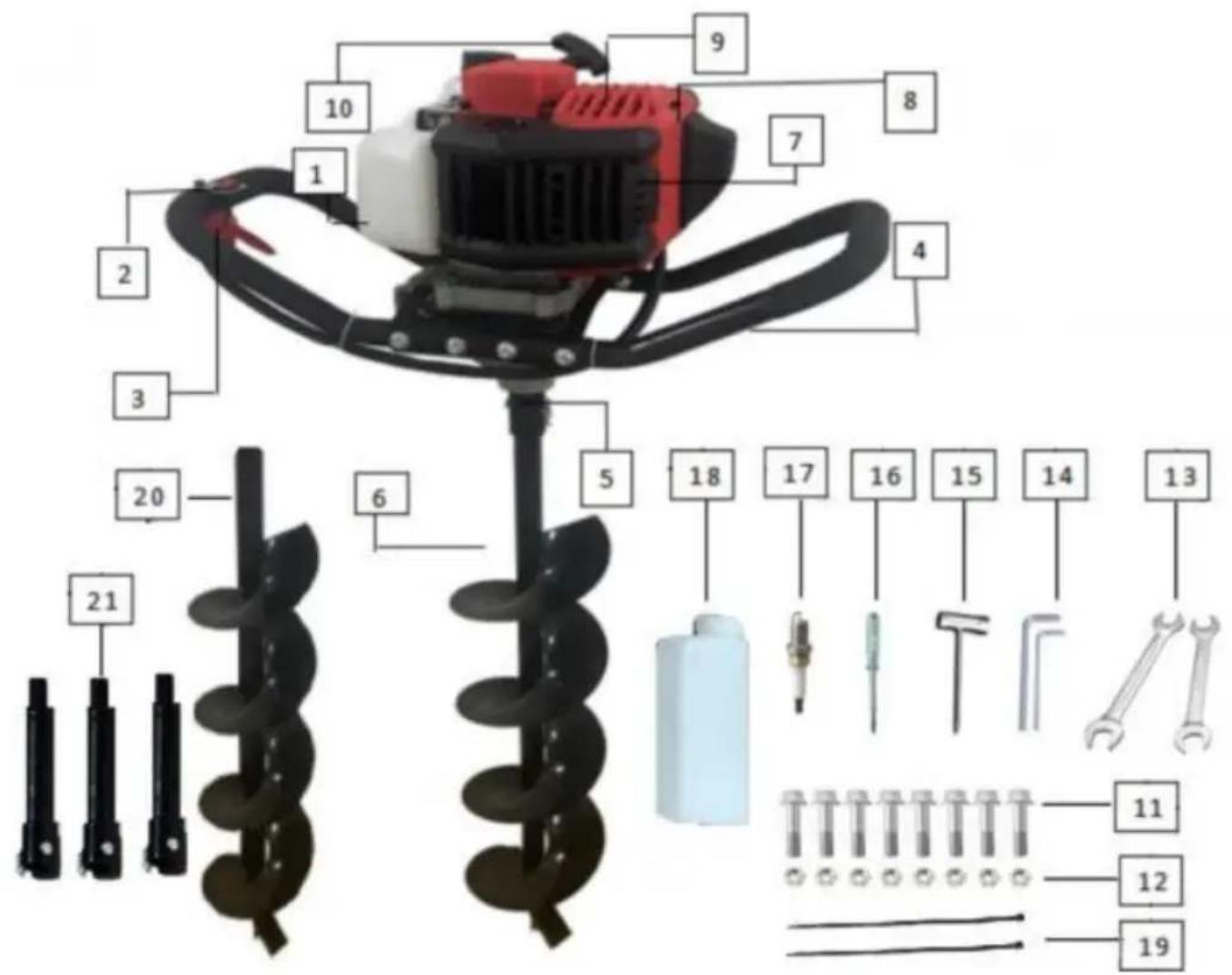

2. UW PRODUCT

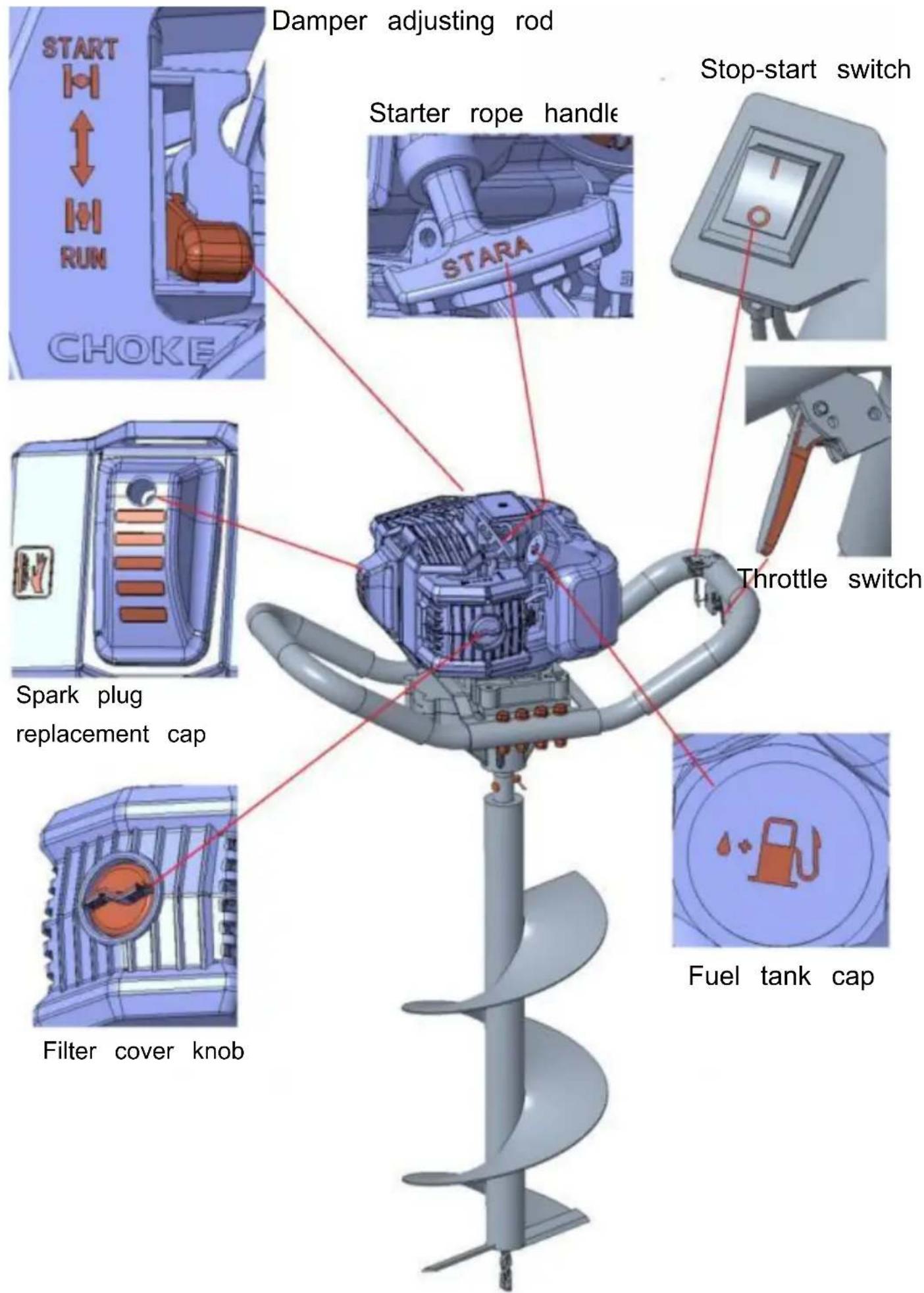

a. Beschrijving

1 – Brandstof dop/tank	2 – AAN/UIT Schakelaar	3 - Gashendel	4 - Handvat
5 – Versnellingsbak	6 – Grondboor/boo (250*800mm)	7 – Bougie	8 – Lucht filter/ Carburator
9 – Chokehendel	10 – Terugslagstarter hendel	11 – S -bemanningen (8 stuks)Wordt op de host geinstalleerd	12 - Noten (8 stuks )Wordt op de host geinstalleerd
13 - Sleutels (5/8 13/15)	14 - Inbussleutel	1 5 - dopsleutel	1 6 - Busca -pol
17 - S parkeerplug	18 - Oliekan	1 9 - Nylon stropdassen (2 stuks)	20 - Boormachine (150*800mm)
21 - Verlengstang (3 stuks )

Model	D52-F
Motorinhoud	52cm3
Maximaal motorvermogen	kW 7500 tpm
Maximale snelheid van de motor	9 500 tpm
Boeiende snelheid	42 00 ~4500r /min
Stationair toerental	3000 tpm
Volume van de brandstoftank	1,2 liter
Boren van specifieke diameter	150 mm/2 5 0 mm
Boorsnelheid op maximale snelheid van de machine	240 tpm
Brandstofverbruik bij maximaal motorvermogen	≥700 kg/u
Stookolieverhouding	40 :1
Gegarandeerd geluidsvermogen	11 6 dB(A)
Geluidsdruk	Stationair toerental 6 8 .4dB(A)K=3dB(A)
	In werking 93,8 dB(A)K=3dB(A)
Geluid stroom	Stationair toerental 88,4 dB(A)K= 3dB(A)
	In werking113,8 dB(A)K= 3dB(A)
Trillingen	Stationair toerentalHoofdhandgreep5,948 m/ s2 Hulphandgreep6,812 ms2 K=1,5 m/ s2
	In werking Hoofdhandgreep20.520 ms2 K=1,5 m/ s2 Hulphandgreep20,984 ms2 K=1,5 m/s2

3. DE BRANDSTOFTANK VULLEN

WAARSCHUWING: Bij het vullen van de tank:

• De boor moet altijd stil staan en afkoelen.
• Rook nooit tijdens het tanken. Er mogen geen vlammen of vonken in de buurt van de brandstof zijn.
• Probeer niet te tanken als de motor heet is.
• Als er brandstof is gemorst, stop dan onmiddellijk met tanken en start de machine niet. Ruim de gemorste brandstof op en vul de machine op een andere locatie.
• Vul de brandstoftank nooit tot aan de flens; er bestaat gevaar voor overlopen.
• Tank niet in een gesloten en ongeventileerde ruimte.

De brandstof die voor dit gereedschap wordt gebruikt, is een mengsel van loodvrije benzine en geregistreerde motorolie.

Gebruik bij het mengen van benzine met olie alleen benzine die geen ethanol of methanol bevat. Loodvrije benzine is een hoogwaardige benzinesoort. Dit helpt schade aan de brandstofleidingen van de motor en andere motoronderdelen te voorkomen.

De aanbevolen mengverhouding is 40:1 (zorg ervoor dat de mengverhouding correct is voordat u het product vult).

b) Mengen

• Bereid het mengsel in een schone en lege houder.
• Giet de olie in de houder.
• Giet de brandstof in de tank. Roer het mengsel lang genoeg (meer dan een minuut) om een goede menging te krijgen.

c) Brandstof bijvullen tank

• Draai de dop van de brandstoftank los en verwijder deze.
• Vul de tank langzaam met het mengsel. Overschrijd de maximale capaciteit niet (vul bij voorkeur tot 80% van de capaciteit).
• Plaats de dop terug op de brandstoftank en draai deze vast.
• Veeg eventueel gemorste vloeistof rond het apparaat weg indien nodig.

Opmerking: Om schade en ongelukken te voorkomen, gebruik GEEN andere mengsels en andere soorten olie/benzine.

d) Opslag van brandstof

De brandstof moet in een schone en veilige container worden bewaard en altijd gesloten zijn.

Als u het product gedurende een langere periode niet gebruikt, verwijder dan het brandstofmengsel en giet het in een container.

Laat de brandstof niet te lang in het product zitten. De brandstof kan de carburateur verstoppen, waardoor de motor niet goed functioneert.

e) Afvoer van brandstof

Wanneer de brandstof niet meer gebruikt of opgebruikt is, dient u deze in te leveren bij een erkende afvalverwerkingslocatie. Raadpleeg de lokale wetgeving met betrekking tot de afvoer van brandstof.

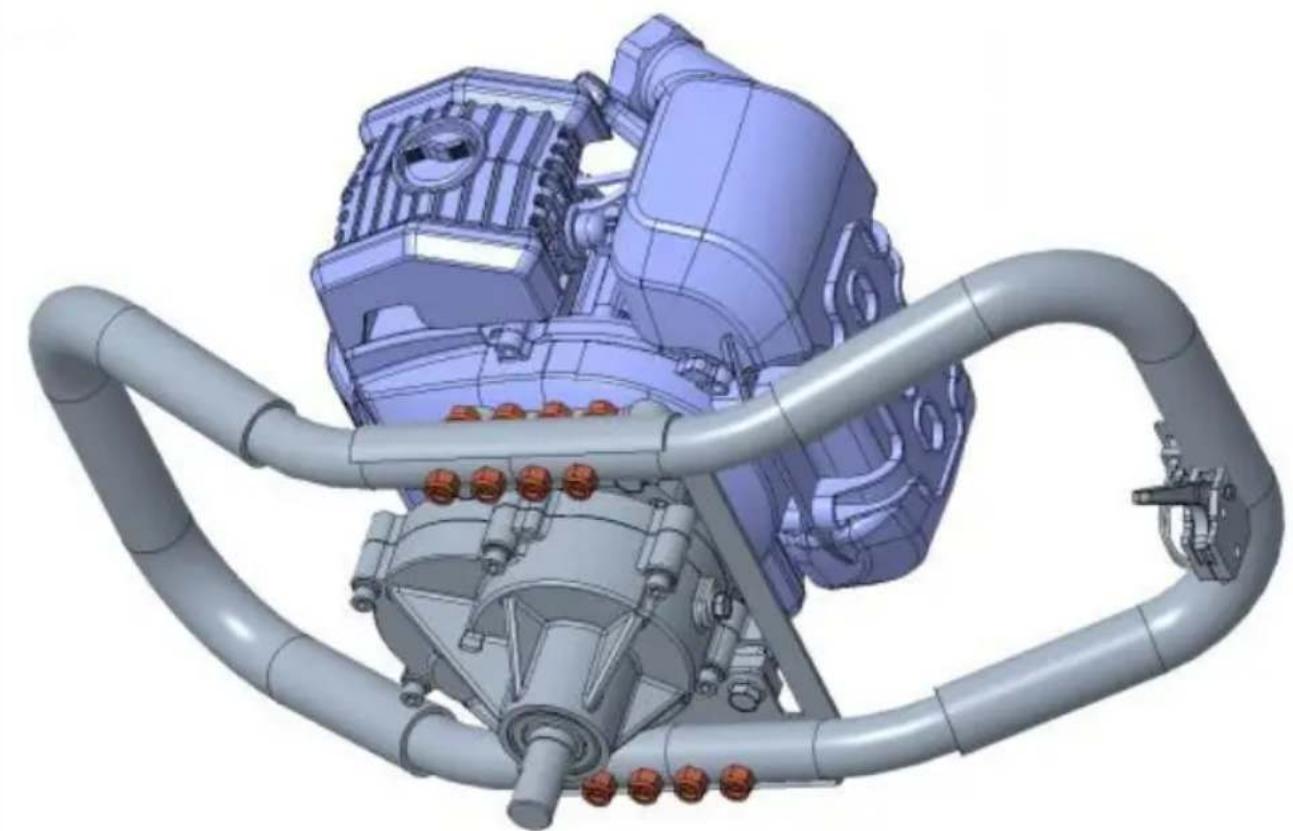

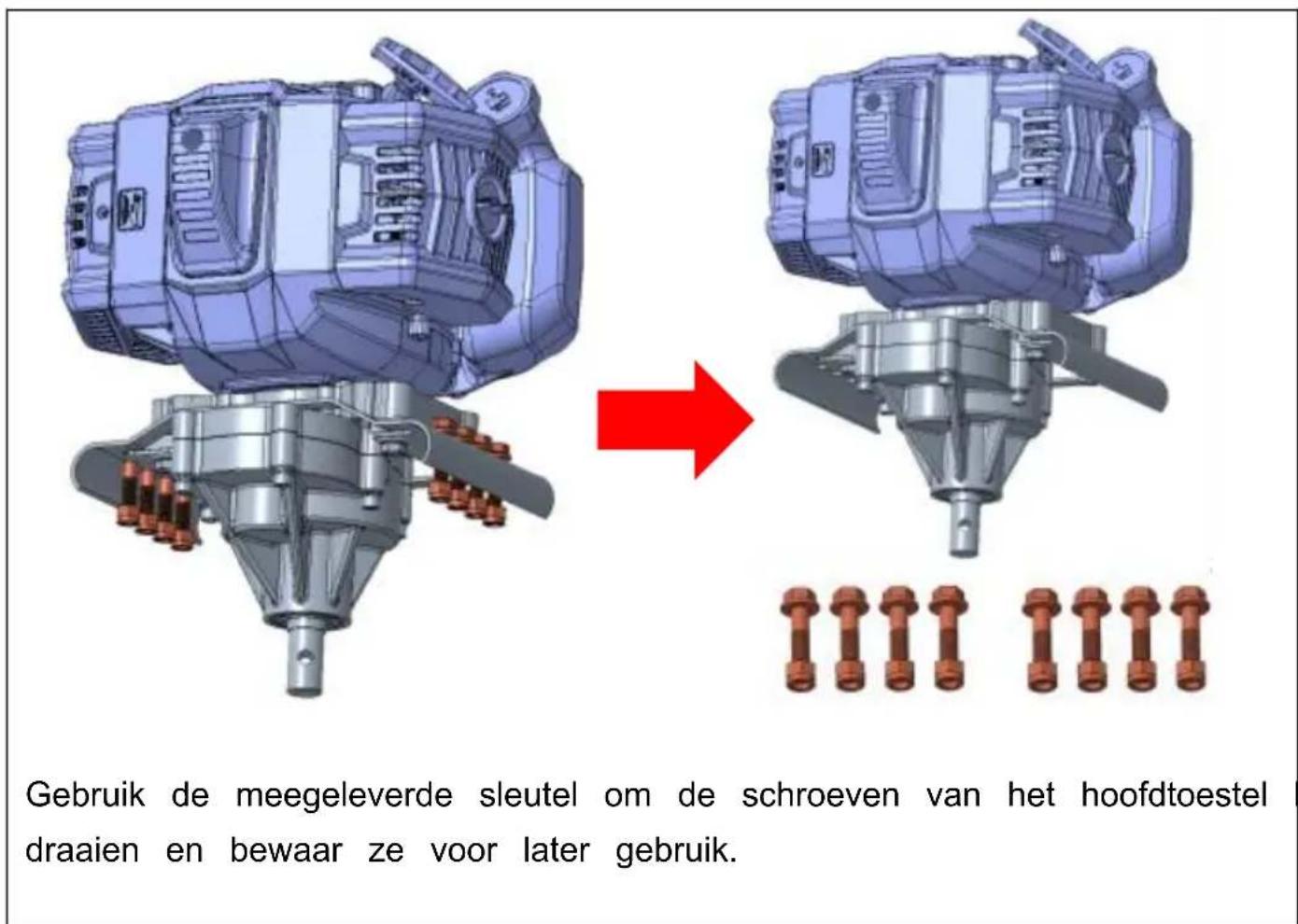

4. MONTAGE

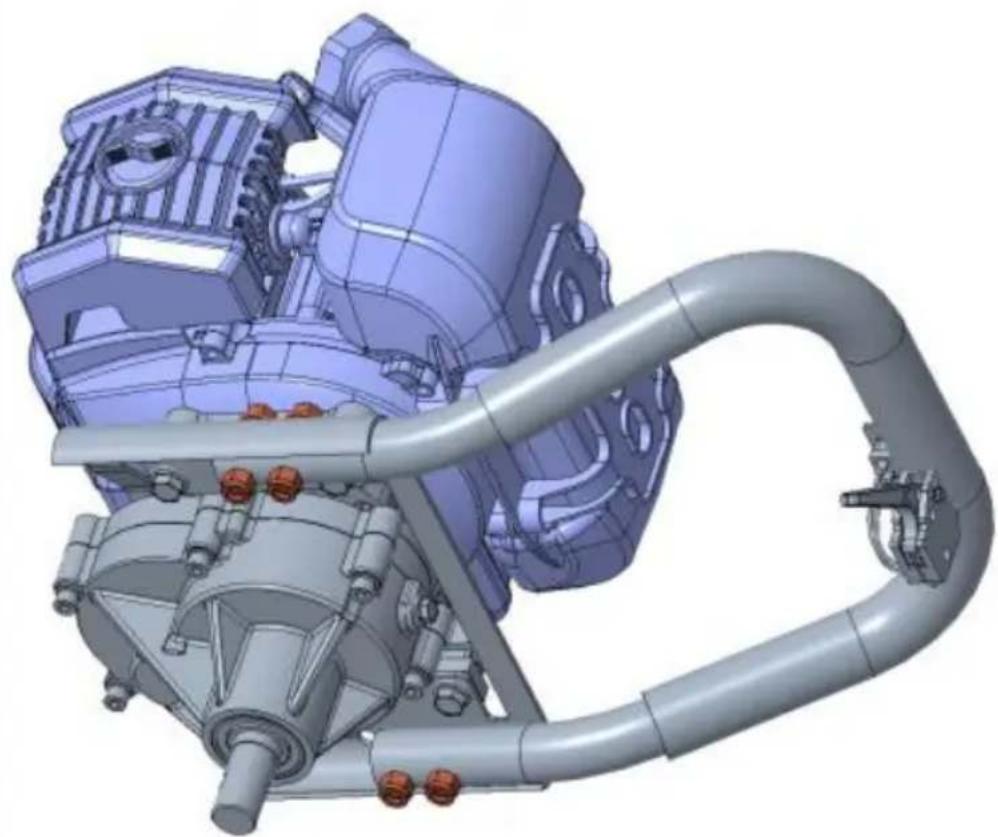

Gebruik de schroeven die u zojuist hebt verwijderd om de handgreep aan het hoofdtoestel te bevestigen.

Let op de montagerichting van de handgreep.

Gebruik de schroeven die u zojuist hebt verwijderd om de handgreep aan

het hoofdtoestel te bevestigen.

- Plaats de machinebehuizing op een vlakke en stabiele locatie.

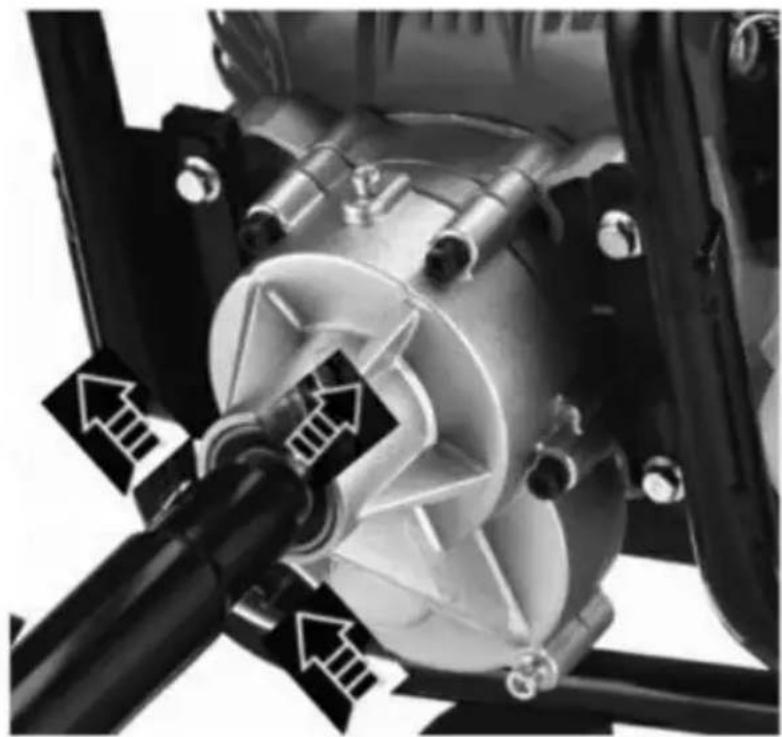

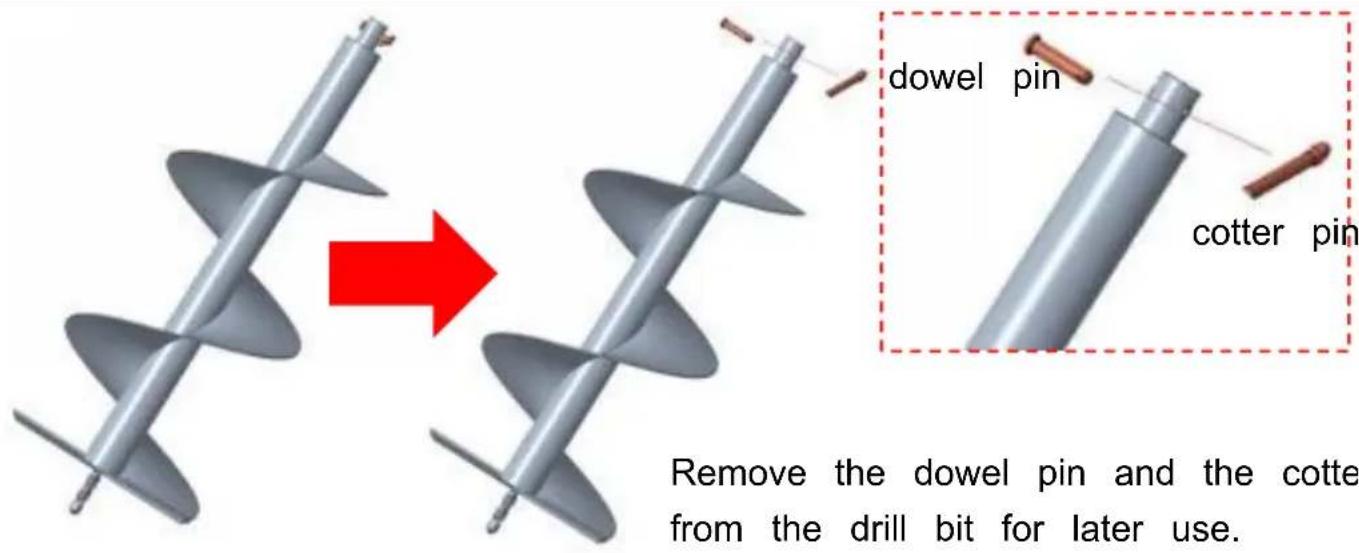

- Verwijder de clip en de pen op de boorstang.

- Plaats de staaf en lijn de gaten uit zodat u de twee sets kunt verbinden.

- Plaats de pin terug op zijn plaats door hem vast te klikken.

- Maak de clip los en verwijder de pen.

- Controleer de staat van de machine om ervoor te zorgen dat er geen schade of storing is. Bij problemen mag u de machine niet gebruiken en moet u deze inspecteren.

- Controleer of de boorstang goed vastzit en geassembleerd is.

- Controleer het brandstofniveau. Vul altijd brandstof bij voordat u de machine gebruikt. Gebruik de machine nooit met weinig of geen brandstof.

- Controleer de werkruimte; verwijder alle obstakels, materialen en voorwerpen die een risico kunnen vormen, een gevaar en een ongeluk.

- Zorg ervoor dat de werkruimte beveiligd is door markeringen aan te brengen om

toeschouwers te waarschuwen voor mogelijke risico's.

c. Gebruik

- Houd de boor verticaal. Plaats de staaf tegen de grond.

- Schakel de machine in door de schakelaar op OP te zetten.

- Trek aan de lanceerkabel om de machine te starten.

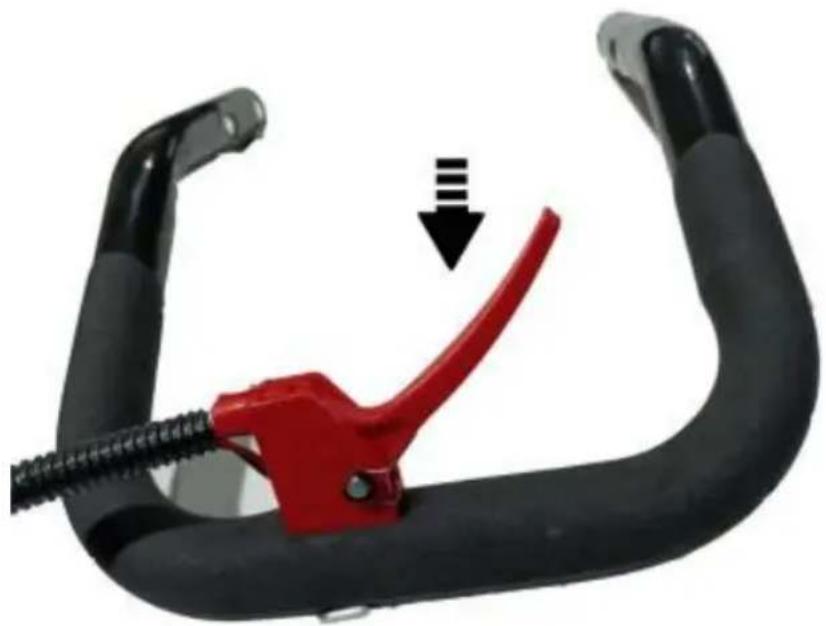

- Houd de boor vast door de handgreep en de hoofdas vast te pakken. Verhoog geleidelijk de snelheid door de veiligheidsschakelaar ingedrukt te houden en vervolgens de acceleratiehendel over te halen. Oefen daarbij wat

neerwaartse kracht uit.

• Wanneer de boorstang 10 cm in de grond is gedrongen, pakt u het frame vast en verhoogt u de kracht naar beneden.
• Om een diep gat te boren, laat u de stang geleidelijk zakken.
• Wanneer u de gewenste grootte heeft gegraven, verlaagt u de boorsnelheid.
• Verwijder de stang en stop dan de machine.
• Je kunt nu een nieuw gat boren.
• Stop de machine, zet de trekker uit en draai de schakelaar naar UIT om de machine volledig te stoppen voordat u deze op de grond legt.

d. Voorzorgsmaatregelen tijdens de operatie

• Toeschouwers (met name kinderen en dieren) dienen minimaal 5 meter afstand te houden van de werkruimte. Houd iedereen uit de werkruimte tijdens de operatie.
• Wanneer iemand dichtbij komt, stop dan de machine om mogelijke gevaren en blessures te voorkomen.
• Besteed aandacht aan uw werk en de omgeving waarin u werkt. Stop onmiddellijk en grijp in wanneer er iets onverwachts gebeurt.
• Vermijd werken op hellingen. Als u absoluut op een helling moet werken, wees dan extra voorzichtig om ongelukken en verwondingen te voorkomen.
• Stop de machine wanneer u een pauze neemt, van werkplek verandert en de machine onbeheerd achterlaat.
• Raak de boorstang nooit aan tijdens het bedienen van de machine. Alle

handelingen aan de machine moeten worden uitgevoerd terwijl de machine is uitgeschakeld en afgekoeld.

• Beweeg tijdens de operatie alle lichaamsdelen weg van de hengel.
• Wacht tot de machine volledig tot stilstand is gekomen voordat u deze op de grond legt.

e. Storingen en verhelpen

• Wanneer de boor vastloopt, laat u het gaspedaal los om de machine te vertragen. U moet het gaspedaal loslaten en terugdraaien naar stationair om de machine los te maken.
• Stop de machine volledig in geval van een storing. Controleer de machine en laat deze inspecteren en repareren door een gekwalificeerde servicetechnicus.

10. Bougie

Voor effectief zagen moet u de bougie schoon en vrij van koolstofafzetting houden. De afstand tussen de elektroden moet correct worden afgesteld.

1. Zorg ervoor dat de zaag uit staat.
2. Maak het oppervlak rond de bougie schoon.
3. Koppel de hoogspanningskabel los van bougie 1 (fig. 26).
4. Draai bougie 2 los met de speciale bougiesleutel. GEBRUIK GEEN ANDER GEREEDSCHAP. De elektroden van de bougie moeten lichtbruin zijn.
5. Vervang de bougie als de keramische isolator is afgebroken of als de elektroden zijn verbrand of vuil.
6. Maak de elektroden schoon op het metaal met fijn schuurpapier, controleer de afstand en stel deze af.
7. Controleer de afstand tussen de aardelektrode en de middenelektrode met een speciale sonde. Stel de afstand indien nodig in op 0,7-0,8 mm (fig. 27).
8. Plaats de bougie in de motor en draai deze goed vast. Onvoldoende aandraaien van de bougie kan oververhitting en motorschade veroorzaken.
9. Sluit de bougie aan op de hoogspanningsdraad.

Vervanging van de bougie

Draai beide schroeven los met een inbussleutel.

Verwijder de luchtfilterkap.

Verwijder het luchtfilter.

Verwijder de afstandhouder.

Verwijder de bougiemantel.

Draai de bougie los met een huls.

Vervang de bougie door een nieuwe en vervang vervolgens alle onderdelen in omgekeerde volgorde door de stappen voor demontage te volgen.

7. ONDERHOUD EN OPSLAG

A. Onderhoud

Onderhoud uw gereedschap regelmatig. Zo blijft uw gereedschap in goede staat en gaat het langer mee.

Gebruik geen schurende en bijtende middelen om het gereedschap te reinigen. Deze producten beschadigen uw gereedschap.

Repareer het niet zelf. Reparaties en inspecties dienen te worden uitgevoerd door een gekwalificeerd persoon of een erkend servicecentrum (neem contact op met uw dealer).

a. Na elk gebruik

Controleer de stang en het gereedschap (schoon, versleten, beschadigd enz.). Als u schade, slijtage of storingen constateert, gebruik het gereedschap dan niet en laat het inspecteren en repareren door een gekwalificeerde servicedienst.

b. Onderhoudsschema

De hieronder beschreven onderhoudswerkzaamheden kunnen door de exploitant worden uitgevoerd. U kunt deze onderhoudswerkzaamheden ook door een gekwalificeerde technicus laten uitvoeren.

		Na elk gebruik	1e maand of 20 uren	Elk seizoen of 50 uren	6 maanden of 100 uren
	Het oliepeil controleren	√
Motorolie	Wijziging		√		√
Luchtfilter	Controleren	√
	Schoonmaakverandering			√
Bougie	Reinigen of opnieuw afstellen				√
	Wijziging				√

F. Opslag

• Het schoonmaken van de machine
• Bewaar de machine op een droge en veilige plaats, buiten bereik van kinderen. Plaats de machine in de verpakking om contact met de boormachine te voorkomen.
• Bij langdurige opslag de brandstoftank volledig leegmaken.
