Produkttyp	Erdbohrer mit Verbrennungsmotor
Marke	Vevor
Modell	D52-F
Motor	Einzylinder-Zweitakt, 52 cm³
Maximale Leistung	1,45 kW bei 7.500 U/min
Maximale Motordrehzahl	9.500 U/min
Leerlaufdrehzahl	3.000 U/min
Kraftstofftankinhalt	1,2 L
Benzin-Öl-Mischungsverhältnis	40:1
Bohrdurchmesser (mitgelieferte Bohrer)	150 mm und 250 mm
Maximale Bohrtiefe	800 mm (mit Bohrer)
Bohrdrehzahl bei maximaler Leistung	240 U/min
Schallleistungspegel	116 dB(A)
Zündung	Zündkerze (Elektrodenabstand 0,7-0,8 mm)
Im Lieferumfang enthaltenes Zubehör	2 Bohrer (150 und 250 mm × 800 mm), 3 Verlängerungsstangen, Griff, Schlüssel, Zündkerze, Luftfilter
Kraftstoffversorgung	Benzin (Mischung 40:1 mit Zweitaktöl)
Hauptfunktion	Bohren von Löchern im Boden für Pfosten, Pflanzen usw.
Wartung und Reinigung	Zündkerze reinigen, Motoröl wechseln, Luftfilter reinigen, Kraftstoff vor längerer Lagerung ablassen
Sicherheit	Tragen von Handschuhen, Schutzbrille, Gehörschutz; Zuschauer mindestens 5 m fernhalten; nicht bei Regen verwenden
Reparierbarkeit	Ersatzteile verfügbar (Zündkerze, Filter, Dichtungen); Reparaturen durch autorisierten Service
Gewicht	Ca. 15 kg (Schätzung)
Abmessungen (L×B×H)	Ca. 900 × 300 × 300 mm (Schätzung)

Häufig gestellte Fragen - D52-F Vevor

Welche Art von Kraftstoff soll für den Erdbohrer Vevor D52-F verwendet werden?

Verwenden Sie eine Mischung aus bleifreiem Benzin und Zweitaktmotoröl im Verhältnis 40:1. Zum Beispiel 40 ml Öl auf 1 Liter Benzin. Verwenden Sie kein Benzin mit Ethanol oder Methanol.

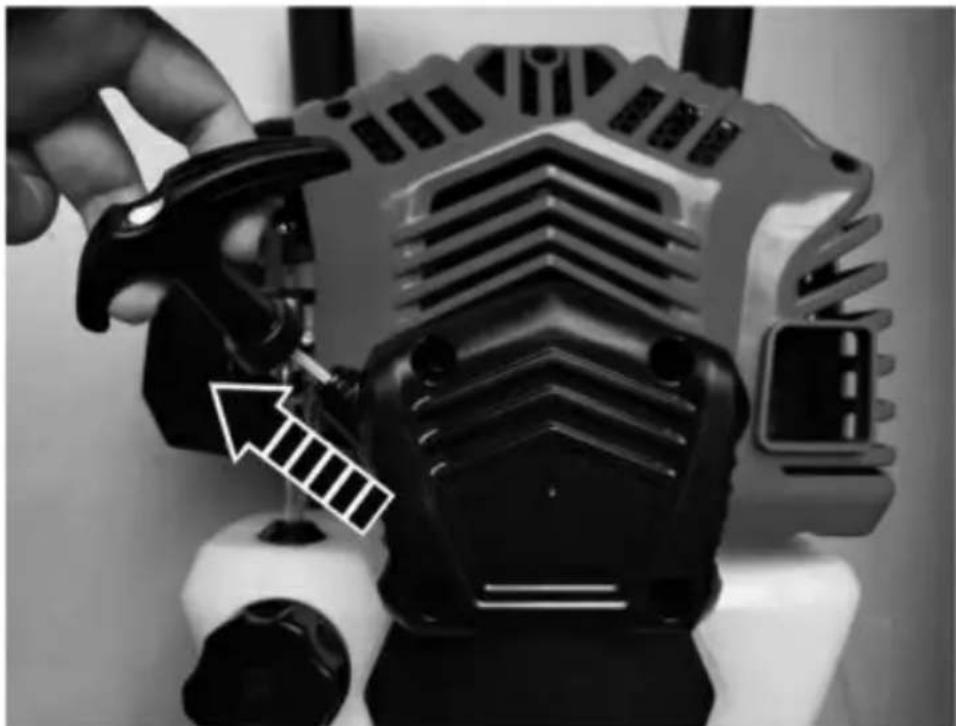

Wie starte ich den Erdbohrer Vevor D52-F?

Stellen Sie sicher, dass der Schalter auf EIN steht. Betätigen Sie den Chokehebel. Ziehen Sie am Starterseil, bis der Motor anspringt. Schieben Sie dann den Choke zurück. Betätigen Sie den Gashebel, um die Drehzahl zu erhöhen.

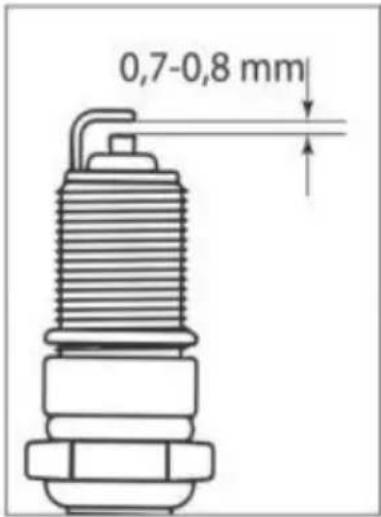

Wie stelle ich den Elektrodenabstand der Zündkerze ein?

Der Abstand sollte 0,7 bis 0,8 mm betragen. Verwenden Sie eine Fühlerlehre zum Messen und biegen Sie die Masseelektrode, um ihn einzustellen. Wenn die Zündkerze verschmutzt oder abgenutzt ist, ersetzen Sie sie.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets einen Helm, eine Schutzbrille, eine Maske, einen Gehörschutz, strapazierfähige Handschuhe und rutschfeste Schuhe. Halten Sie Kinder und Tiere mindestens 5 Meter fern.

Wie montiere ich den Erdbohrer?

Befestigen Sie den Griff mit den mitgelieferten Schrauben am Hauptgerät. Stecken Sie die Bohrerspitze in die Welle, richten Sie die Löcher aus und setzen Sie den Sicherungsstift ein. Sichern Sie den Stift mit der Klammer.

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung, nehmen Sie das Filterelement heraus. Reinigen Sie es mit Seifenwasser oder ersetzen Sie es, wenn es zu verschmutzt ist. Stellen Sie sicher, dass es trocken ist, bevor Sie es wieder einbauen.

Was tun bei einem blockierten Bohrer?

Lassen Sie sofort den Gashebel los. Lassen Sie die Maschine im Leerlauf laufen, um eine Blockade zu lösen. Wenn sie blockiert bleibt, schalten Sie den Motor aus und entfernen Sie den Bohrer manuell.

Wie ist das Vorgehen für die Winterlagerung?

Leeren Sie den Kraftstofftank vollständig. Lassen Sie den Motor laufen, bis er wegen Kraftstoffmangel ausgeht. Reinigen Sie die Maschine und lagern Sie sie an einem trockenen, frostfreien Ort.

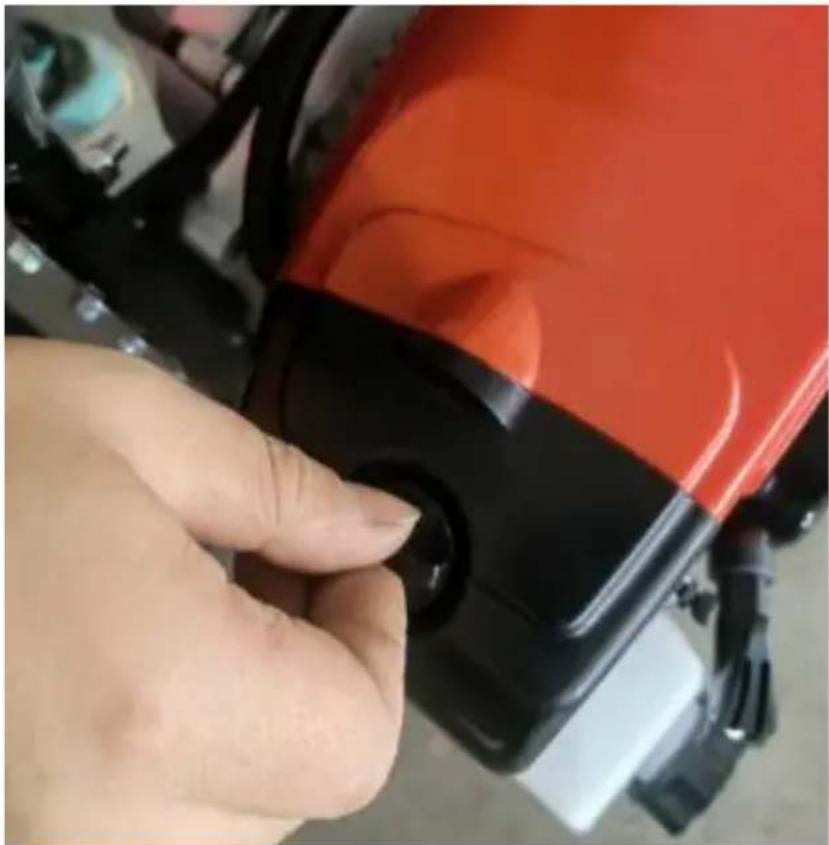

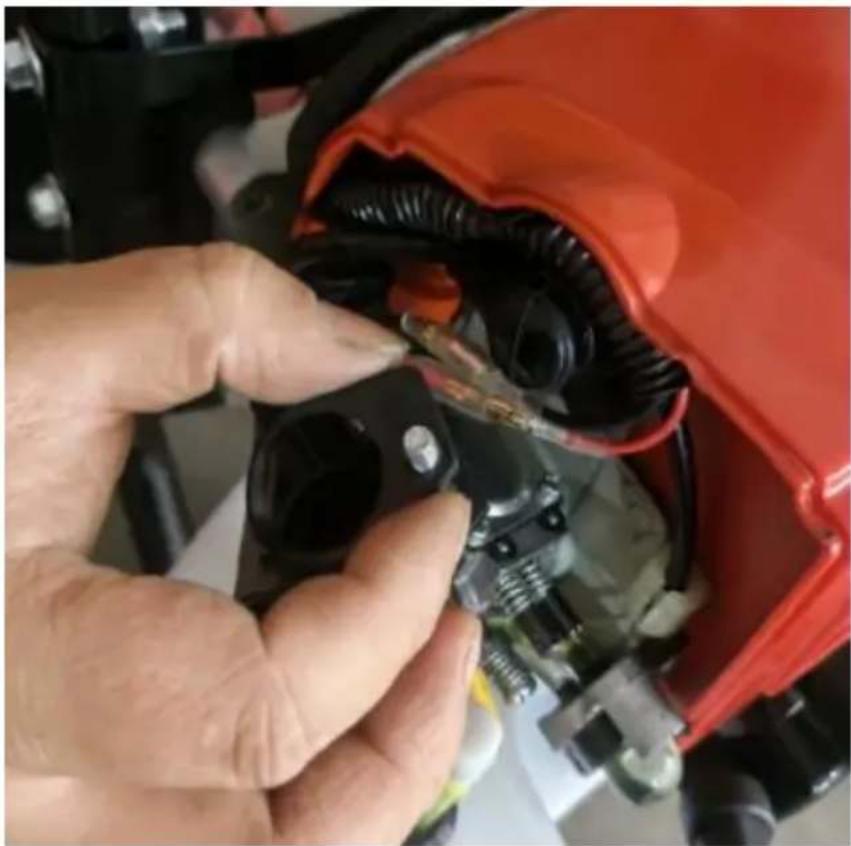

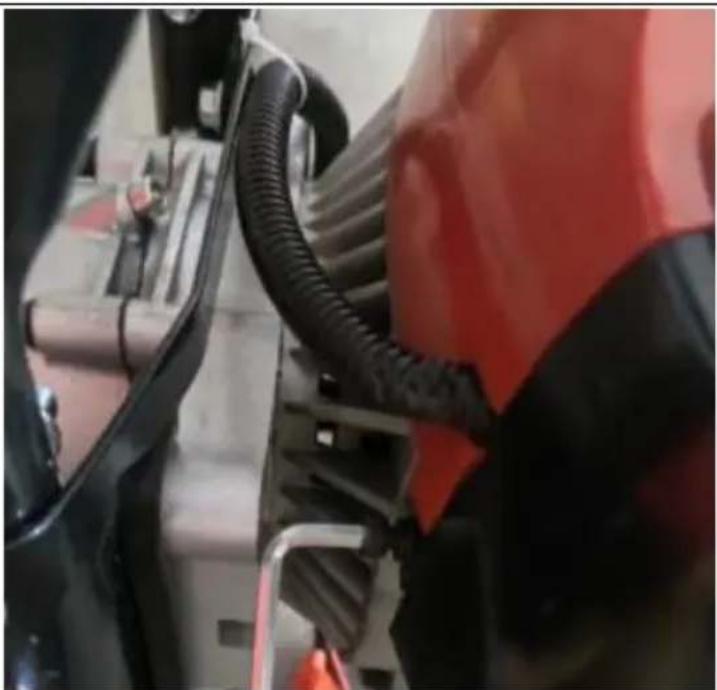

Wie warte ich die Zündkerze?

Reinigen Sie die Elektroden mit feinem Schleifpapier. Überprüfen Sie den Abstand (0,7-0,8 mm). Ersetzen Sie die Zündkerze, wenn der Isolator gerissen oder die Elektroden verbrannt sind.

Warum startet der Erdbohrer nicht?

Überprüfen Sie den Kraftstoff (Vorhandensein und Mischung), die Zündkerze (Sauberkeit und Abstand), den Luftfilter (sauber) und stellen Sie sicher, dass der Schalter auf EIN steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Service.

BEDIENUNGSANLEITUNG D52-F Vevor

b. Technische Daten

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

1. SICHERHEITSANWEISUNGEN

DIESE MASCHINE KANN SCHWERE VERLETZUNGEN VERURSACHEN. Lesen Sie die Anweisungen zur Handhabung, Vorbereitung, Wartung, Inbetriebnahme und Abschaltung der Maschine sorgfältig durch. Informieren Sie sich über die Bedienelemente und die ordnungsgemäße Verwendung der Maschine.

• WARNUNG! Bei der Verwendung dieses Werkzeugtyps müssen stets grundlegende Vorsichtsmaßnahmen beachtet werden, um das Risiko von Bränden, Stromschlägen und Verletzungen zu verringern.
• Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Produkt verwenden, und bewahren Sie diese Anweisungen auf. Machen Sie sich mit den in dieser Bedienungsanleitung beschriebenen Vorgängen vertraut. Dieses Produkt muss von erfahrenen Benutzern bedient werden.
• Wenn Sie diese Maschine an Dritte weitergeben, geben Sie ihnen bitte auch diese Bedienungsanleitung mit.
• Lesen Sie auch alle Markierungen am Produkt. Die Symbole am Werkzeug werden im Handbuch erklärt.
• Verwenden Sie diese Maschine wie in dieser Bedienungsanleitung beschrieben. Es ist strengstens verboten, dieses Werkzeug für andere als die in dieser Anleitung beschriebenen Anwendungen zu verwenden.
• Die Nichtbeachtung dieser Anweisungen kann zu schweren Verletzungen und in einigen Fällen zum Tod führen.
• Dieses Produkt ist nur für den privaten Hausgebrauch bestimmt. Verwenden Sie es nicht für gewerbliche Zwecke.
• Lassen Sie niemals Personen, die mit dieser Anleitung nicht vertraut sind, (Kinder) dieses Produkt verwenden.
• Nationale Bestimmungen können die Verwendung der Maschine einschränken.
• Personen unter 18 Jahren dürfen dieses Produkt nicht verwenden.
• Beachten Sie, dass der Bediener oder Benutzer für Unfälle oder Risiken gegenüber anderen Personen oder deren Eigentum verantwortlich ist.
• Das Werkzeug nicht verwenden, wenn Sie betrunken, müde, unter dem Einfluss von Drogen oder krank sind. Verwenden Sie das Werkzeug nicht, wenn Sie nicht in der entsprechenden körperlichen Verfassung sind.

- Dieses Werkzeug ist für den Einsatz im Freien vorgesehen. Verwenden Sie es niemals in Innenräumen.

- Erlauben Sie Kindern niemals, die Maschine zu benutzen.

- Vermeiden Sie den Betrieb, wenn sich Personen, insbesondere Kinder, in der Nähe befinden.

- Kleiden Sie sich richtig! Tragen Sie keine lose sitzende Kleidung oder Schmuck, der in beweglichen Teilen hängen bleiben könnte. Das Tragen von widerstandsfähigen Handschuhen, rutschfesten Schuhen und einer Schutzbrille wird empfohlen.

- Motor abstellen oder abklemmen vor:

o Reinigen oder Beseitigen einer Blockierung;

o Überprüfung, Wartung oder Arbeiten an der Maschine;

o beim Einstellen der Arbeitsposition des Schneidgeräts.

- Gehen Sie vorsichtig mit Kraftstoff um. Er ist leicht entzündlich. Tanken Sie niemals bei laufendem Motor oder im heißen Zustand. Atmen Sie keine Kraftstoffdämpfe ein, da diese giftig sind.

- Versuchen Sie nicht, die Maschine zu reparieren, wenn Sie nicht über die erforderliche Qualifikation verfügen.

- Benutzen Sie die Maschine nicht mit beschädigtem oder übermäßig abgenutztem Schneidwerkzeug.

- Um die Brandgefahr zu reduzieren, halten Sie den Motor und den Schalldämpfer frei von Schmutz, Blättern oder übermäßigem Schmiermittel.

- Stellen Sie sicher, dass alle Griffe und Schutzvorrichtungen beim Betrieb der Maschine montiert sind. Versuchen Sie niemals, eine unvollständige Maschine oder eine Maschine mit unbefugten Änderungen zu betreiben.

- Beim Transport oder der Lagerung der Maschine immer das Schneidwerkzeug demontieren, sofern vorhanden.

- Seien Sie sich stets Ihrer Umgebung bewusst und achten Sie auf mögliche Gefahren. Dies darf nicht durch den Lärm der Maschine beeinträchtigt werden.

- Halten Sie Menschen und Tiere vom Arbeitsbereich fern. Kinder und Personen, die nicht wissen, wie man dieses Werkzeug benutzt, sollten es nicht berühren oder handhaben.

- Verwenden Sie das Produkt nur bei Tageslicht oder unter guter künstlicher Beleuchtung.

- Tragen Sie beim Einsatz der Maschine immer die volle Schutzausrüstung, bestehend aus Helm, Schutzmaske, Gehörschutz, Handschuhen, rutschfestem

Schuhwerk und Schutzkleidung.

- Tragen Sie angemessene Kleidung. Tragen Sie keine weiten oder aufgeknöpften Hemden. Tragen Sie keinen Schmuck, der mit beweglichen Teilen in Kontakt kommen könnte. Wenn Sie langes Haar haben, binden Sie es zusammen und tragen Sie einen entsprechenden Schutzhelm.

- Betreiben Sie das Produkt nicht mit beschädigten Schutzvorrichtungen oder Abschirmungen, die nicht angebracht sind.

- Halten Sie Hände und Füße stets vom Gerät fern, insbesondere beim Ein- und Ausschalten des Werkzeugs.

- Verwenden Sie das Werkzeug nicht in schlecht belüfteten Bereichen. Gasemissionen können Verletzungen verursachen.

- Arbeiten Sie nicht bei Regen oder schlechtem Wetter. Verwenden Sie das Gerät nicht an feuchten Orten.

- Verwenden Sie das Werkzeug nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Vorsicht: Die Maschine gibt beim Gebrauch Gase ab. Vermeiden Sie den Kontakt mit diesen Gasen.

- Halten Sie den Arbeitsbereich sauber. Überprüfen Sie vor der Arbeit den Arbeitsbereich und entfernen Sie alle Materialien oder Gegenstände, die Unfälle verursachen könnten.

- Wenden Sie keine Gewalt am Werkzeug an.

- Halten Sie das Werkzeug und die Bohrer sauber für eine bessere und sicherere Leistung. Befolgen Sie die Anweisungen in diesem Handbuch zum Schmieren und Wechseln des Zubehörs.

- Überprüfen Sie die Maschine stets vor und nach dem Betrieb. Wenn das Werkzeug beschädigt oder fehlerhaft ist, stellen Sie die Verwendung des Werkzeugs ein und bringen Sie es zur Überprüfung zu einem autorisierten Service. Reparieren Sie es.

- Schalten Sie das Werkzeug nach dem Gebrauch aus, wenn Sie es unbeaufsichtigt lassen, beim Wechseln von Zubehör und vor der Wartung.

- Halten Sie die Griffe trocken, sauber und frei von Öl und Fett.

- Seien Sie konzentriert, wenn Sie mit dem Werkzeug arbeiten. Achten Sie auf das, was Sie tun, und verwenden Sie das Werkzeug nicht, wenn Sie müde sind.

- Platzieren Sie die Ausrüstung in einem gut beleuchteten Bereich auf einer ebenen, stabilen, trockenen und gut belüfteten Oberfläche, entfernt von brennbaren Materialien und mit viel Platz.

Funkenbildung und Schleifabfall.

- Lassen Sie niemanden, insbesondere keine Kinder, in einem Umkreis von mindestens fünf Metern um den Arbeitsbereich, wenn alle Arbeiten abgeschlossen sind. Fortschritt.

- Bei einer Fehlfunktion des Motors oder der EIN/AUS-Taste oder bei ungewöhnlichem Lärm.

- Bei Nichtgebrauch muss die Maschine an einem trockenen, verschlossenen Ort aufbewahrt werden (außerhalb der Reichweite von Kindern).

- Vor der Verwendung des Produkts und nach jedem Schock überprüfen Sie es bitte auf Anzeichen von Verschleiß oder Schäden. Führen Sie bei Bedarf Reparaturen durch.

- Schalten Sie die Maschine immer aus:

o Jedes Mal, wenn Sie das Gerät unbeaufsichtigt lassen;

o vor der Beseitigung einer Verstopfung;

o vor der Überprüfung, Reinigung oder Arbeit am Produkt;

o nach dem Aufprall auf einen Fremdkörper.

o Jedes Mal, wenn das Produkt abnormal zu vibrieren beginnt.

- Achten Sie auf Fuß- und Schnittverletzungen.

- Überprüfen und warten Sie das Produkt regelmäßig. Reparaturen sollten nur von einem autorisierten Servicecenter oder einem ähnlich qualifizierten Spezialisten durchgeführt werden.

- Bewahren Sie das Produkt bei Nichtgebrauch außerhalb der Reichweite von Kindern auf.

- Kinder sollten nicht mit Plastiktüten, Folien und Kleinteilen spielen! Bewahren Sie diese außerhalb der Reichweite von Kindern auf. Es besteht Erstickungsgefahr!

- Halten Sie beim Tragen des Werkzeugs immer den Griff fest, niemals den Bohrer.

- Verwenden Sie das Produkt nicht auf rutschigem Untergrund.

- Verwenden Sie das Produkt nicht auf steilen, rutschigen Hängen.

- Wenn die Maschine auf Fremdkörper getroffen ist, überprüfen Sie, ob das Werkzeug beschädigt ist, und bringen Sie es zur Reparatur, falls erforderlich.

- Halten Sie alle Körperteile von der laufenden Maschine fern.

- Seien Sie vorsichtig, wenn Sie die Maschine bei stürmischem Wetter benutzen. Benutzen Sie die Maschine nicht bei Blitz, Gewitter und schlechtem Wetter im

Allgemeinen.

Kraftstoffhandhabung

• Seien Sie beim Umgang mit Kraftstoffen sehr vorsichtig. Diese sind entzündlich und die Dämpfe sind explosiv.
• Verwenden Sie nur einen zugelassenen Behälter.
• Entfernen Sie niemals den Tankdeckel und füllen Sie niemals Kraftstoff nach, während die Maschine eingeschaltet ist. Schalten Sie das Gerät aus und lassen Sie Motor und Auspuffkomponenten abkühlen, bevor Sie tanken.
• Nicht rauchen. • Tanken Sie niemals in einem Zimmer.
• Lagern Sie das Werkzeug und den Kraftstoffbehälter niemals in Innenräumen, wo offene Flammen vorhanden sind, wie zum Beispiel in der Nähe eines Warmwasserbereiters.
• Wenn Kraftstoff verschüttet wurde, versuchen Sie nicht, die Maschine zu starten, sondern bewegen Sie sie von der verschütteten Flüssigkeit weg, bevor Sie sie verwenden. Reinigen Sie verschüttete Flüssigkeiten.

- Setzen Sie den Tankdeckel wieder auf und ziehen Sie ihn fest, nachdem Sie getankt haben.

- Befolgen Sie die Anweisungen in diesem Handbuch zum Befüllen des Werkzeugs mit Kraftstoff.

Während Wartung und Lagerung

• Stoppen Sie das Werkzeug und warten Sie, bis es zum Stillstand kommt. Stellen Sie sicher, dass alle beweglichen Teile zum Stillstand gekommen sind.
• Lassen Sie die Maschine abkühlen, bevor Sie Inspektionen, Einstellungen, Wartungs- und Instandhaltungsarbeiten durchführen oder sie lagern.

Restrisiken

Auch wenn Sie dieses Produkt unter Beachtung aller Sicherheitsvorschriften verwenden, besteht weiterhin das Risiko von Verletzungen und Schäden. Die folgenden Gefahren können aufgrund der Konstruktion und des Designs dieses Produkts auftreten:

- Es gibt gesundheitsschädliche Folgen durch die Emission von

Vibrationen, wenn das Produkt über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß gehandhabt und in geeigneter Weise gewartet wird. - Bei der Verwendung der Schneidfunktion besteht die Gefahr von Verletzungen und Sachschäden durch die Aufsätze oder abgebrochene Aufsätze oder durch plötzliches Auftreffen versteckter Gegenstände. - Gefahr von Personen- und Sachschäden durch fliegende Objekte. - Bei längerem Gebrauch dieses Produkts ist der Bediener Vibrationen ausgesetzt und kann die sogenannte "Weißfinger"-Krankheit bekommen. Um das Risiko zu reduzieren, tragen Sie bitte Handschuhe und halten Sie Ihre Hände warm. - Wenn eines der Symptome des "Weißfingersyndroms" auftritt, suchen Sie sofort einen Arzt auf. Zu den Symptomen des "Weißfingersyndroms" gehören: Taubheitsgefühl, Sensibilitätsverlust, Kitzeln, Kribbeln, Schmerzen, Kraftverlust, Farbveränderungen oder Hauterkrankungen. Diese Symptome treten meist an Fingern, Händen oder Handgelenken auf. Das Risiko ist bei niedrigen Temperaturen höher. - Bei längerem Gebrauch der Maschine ohne Gehörschutz besteht die Gefahr eines Hörverlusts.

	Warnsymbol
	Lesen Sie die Bedienungsanleitung
	Schutzausrüstung tragen: Schutzhelm, Sicherheits Brille, Lär Schutzhelm
	Tragen Sie Schutzhandschuhe
	Tragen Sie schützende Schuhe.
	VORSICHT: Heiße Oberfläche
	Nicht Rauch

2. IHR PRODUKT

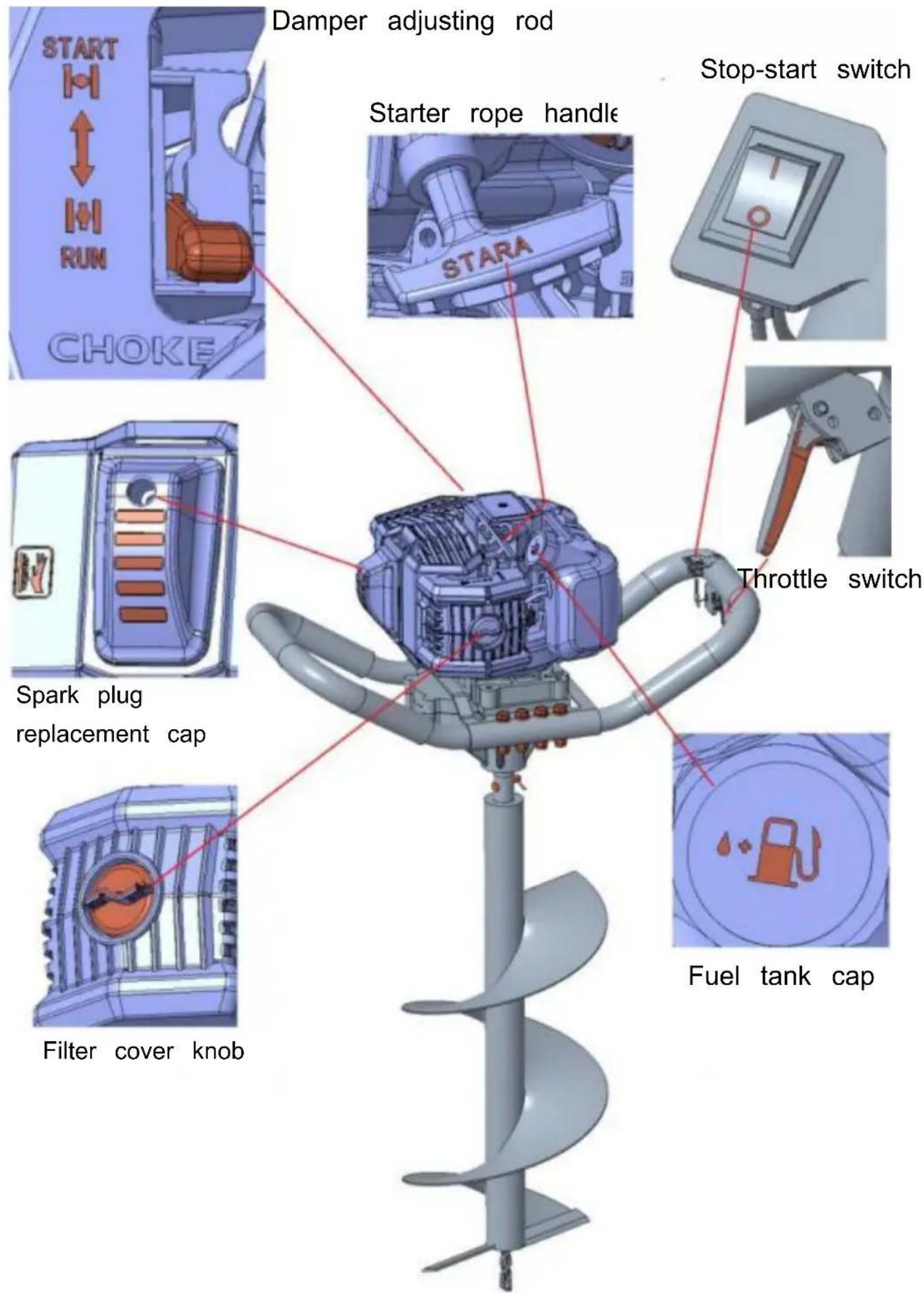

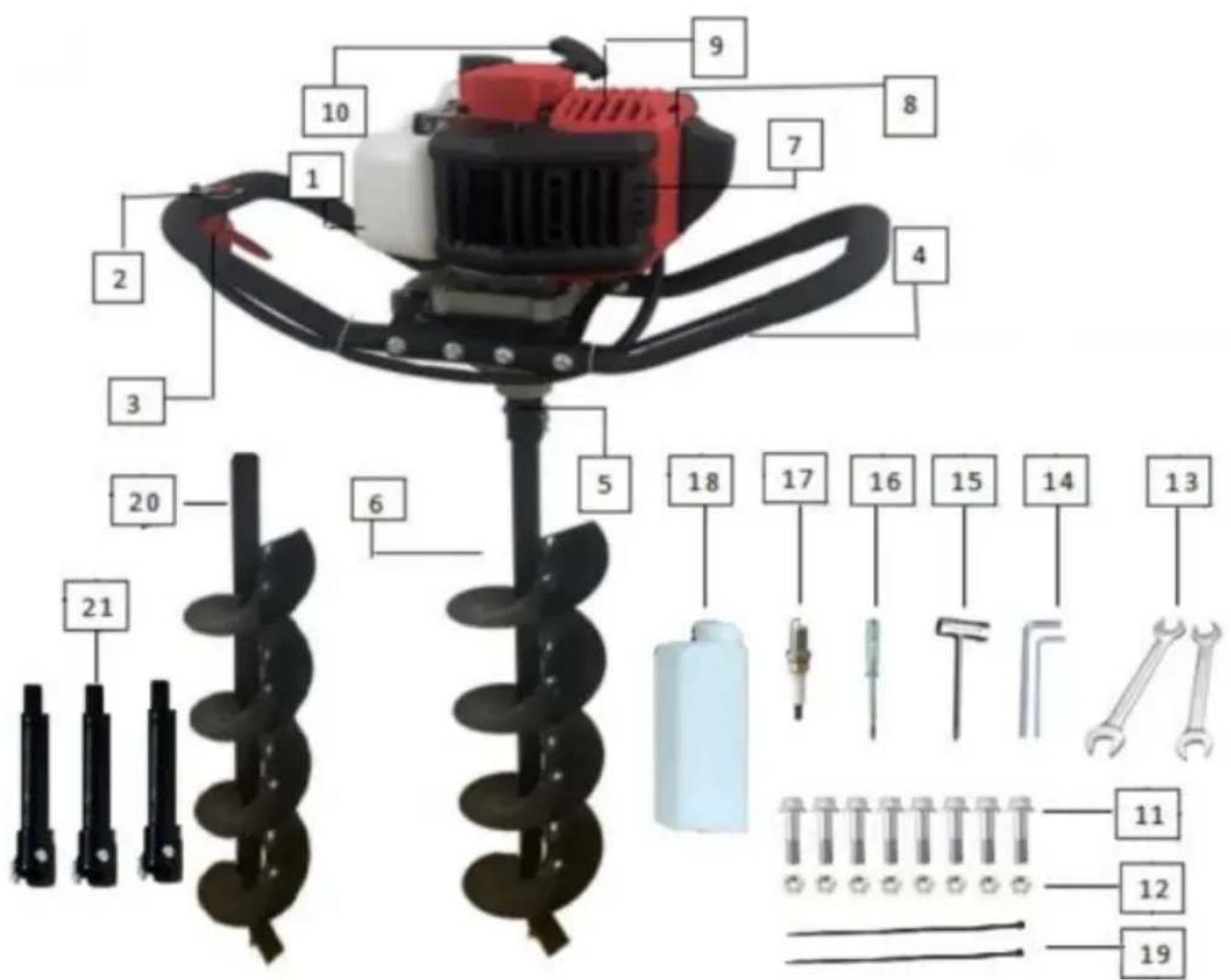

a. Beschreibung

1 – Kraftstoff Deckel/Tank	2 – EIN/AUS Schalten	3 - Gas	4 - Griff
5 – Getriebe	6 – Erdbohrer (250 x 800 mm)	7 – Zündkerze	8 – Luft Filter/ Vergaser
9 – Chokehebel	10 – Reversierstarter handhaben	11 - S-Besatzungen (8 Stück)Auf dem Host installiert sein	12 - Nüsse (8 Stück )Auf dem Host installiert sein
13 - Schraubenschlüssel (5/8 13/15)	14 - Inbusschlüssel	1 5 - Steckschlüssel	1 6 - B usca-po
17 - S Parkstecker	18 - O ilcan	1 9 - Nylonbänd (2 Stück)	20 - Erdbohrer (150 x 800 mm)
21 - Verlängerungsstange (3 Stück )

b. Technische Daten

Modell	D52-F
Hubraum	52 cm3
Maximale Motorleistung	1,45 kW 7500 U /min
Maximale Drehzahl des Motors	9 500 U /min
Einkuppelgeschwindigkeit	42 00 ~4500r /min
Leerlaufdrehzahl	3000 U /min
Kraftstofftankvolumen	1,2 Liter
Bohrspezifischer Durchmesser	150 mm/ 2,50 mm
Bohrgeschwindigkeit bei maximaler Drehzahl von die Maschine	240 U /min
Kraftstoffverbrauch bei maximaler Motorleistung	≥700kg/h
Heizölverhältnis	40 :1
Garantierte Schallleistung	11 6 dB(A)
Schalldruck	Leerlaufdrehzahl 6 8 .4dB(A) K=3dB(A)
	Im Betrieb 93,8 dB(A) K=3dB(A)
Klang Leistung	Leerlaufdrehzahl 88,4 dB(A) K= 3dB(A)
	Im Betrieb 113,8 dB(A) K= 3dB(A)
Vibration	Leerlaufdrehzahl Hauptgriff 5,948 m/ s2 Zusatzhandgriff 6,812 ms2 K=1,5 m/ s2
	Im Betrieb Hauptgriff 20.520 m2 K=1,5m/s2 Zusatzhandgriff 20,984 ms2 K=1,5m/s2

3. FÜLLEN DES KRAFTSTOFFTANKS

WARNUNG: Beim Befüllen des Tanks:

• Der Bohrer sollte immer gestoppt und gekühlt werden.
• Rauchen Sie niemals während des Tankens. Es dürfen keine Flammen oder Funken in der Nähe des Kraftstoffs vorhanden sein.
• Versuchen Sie nicht, bei heißem Motor zu tanken.
• Bei verschüttetem Kraftstoff sofort den Tankvorgang abbrechen und den Motor nicht starten. Verschütteten Kraftstoff aufwischen und die Maschine an anderer Stelle betanken.
• Den Kraftstofftank niemals bis zum Flansch füllen, es besteht Überlaufgefahr.
• Tanken Sie nicht in geschlossenen und unbelüfteten Räumen.

Der für dieses Werkzeug verwendete Kraftstoff ist eine Mischung aus bleifreiem Benzin und zugelassenem Motorschmiermittel.

Verwenden Sie beim Mischen von Benzin mit Öl nur Benzin, das kein Ethanol oder Methanol enthält. Bleifreies Benzin ist eine Qualitätsbenzinsorte. Dadurch werden Schäden an den Kraftstoffleitungen des Motors und anderen Motorteilen vermieden.

Das empfohlene Mischungsverhältnis beträgt 40:1 (stellen Sie sicher, dass das Mischungsverhältnis korrekt ist, bevor Sie das Produkt einfüllen).

b) Mischen

• Bereiten Sie die Mischung in einem sauberen und leeren Behälter vor.
• Gießen Sie das Öl in den Behälter.
• Füllen Sie den Kraftstoff in den Tank. Rühren Sie die Mischung lange genug (mehr als eine Minute), um eine gute Mischung zu erhalten.

c) Einfüllen des Kraftstoffs in den Tank

• Schrauben Sie den Tankdeckel ab und nehmen Sie ihn ab.
• Füllen Sie den Tank langsam mit der Mischung. Überschreiten Sie nicht die maximale Kapazität (füllen Sie vorzugsweise bis 80 % seiner Kapazität).
• Setzen Sie den Deckel des Kraftstofftanks wieder auf und ziehen Sie ihn fest.
• Wischen Sie verschüttete Flüssigkeiten rund um das Gerät auf, falls notwendig.

Hinweis: Um Schäden und Unfälle zu vermeiden, verwenden Sie keine anderen Mischungen und keine anderen Ölsorten / kein anderes Benzin.

d) Lagerung von Kraftstoff

Der Kraftstoff muss in einem sauberen und sicheren Behälter aufbewahrt und stets verschlossen sein.

Wenn Sie das Produkt längere Zeit nicht verwenden, entfernen Sie das Kraftstoffgemisch und geben Sie es in einen Behälter.

Lassen Sie den Kraftstoff nicht über längere Zeit im Produkt. Der Kraftstoff kann den Vergaser verstopfen und der Motor funktioniert nicht richtig.

e) Entsorgung von Kraftstoff

Wenn der Kraftstoff nicht mehr verwendet wird oder verbraucht ist, entsorgen Sie ihn bitte an einer dafür vorgesehenen Stelle. Beachten Sie die örtlichen Vorschriften zur Kraftstoffentsorgung.

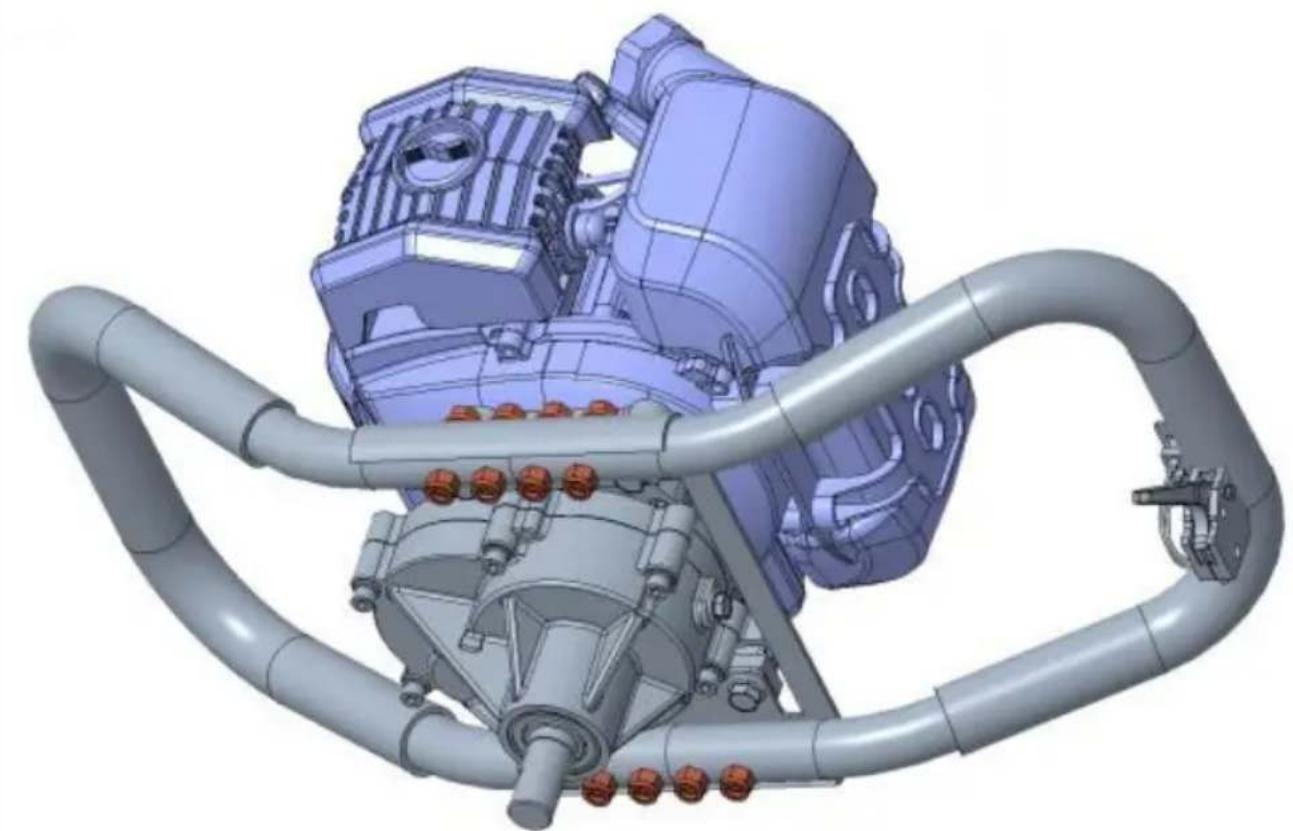

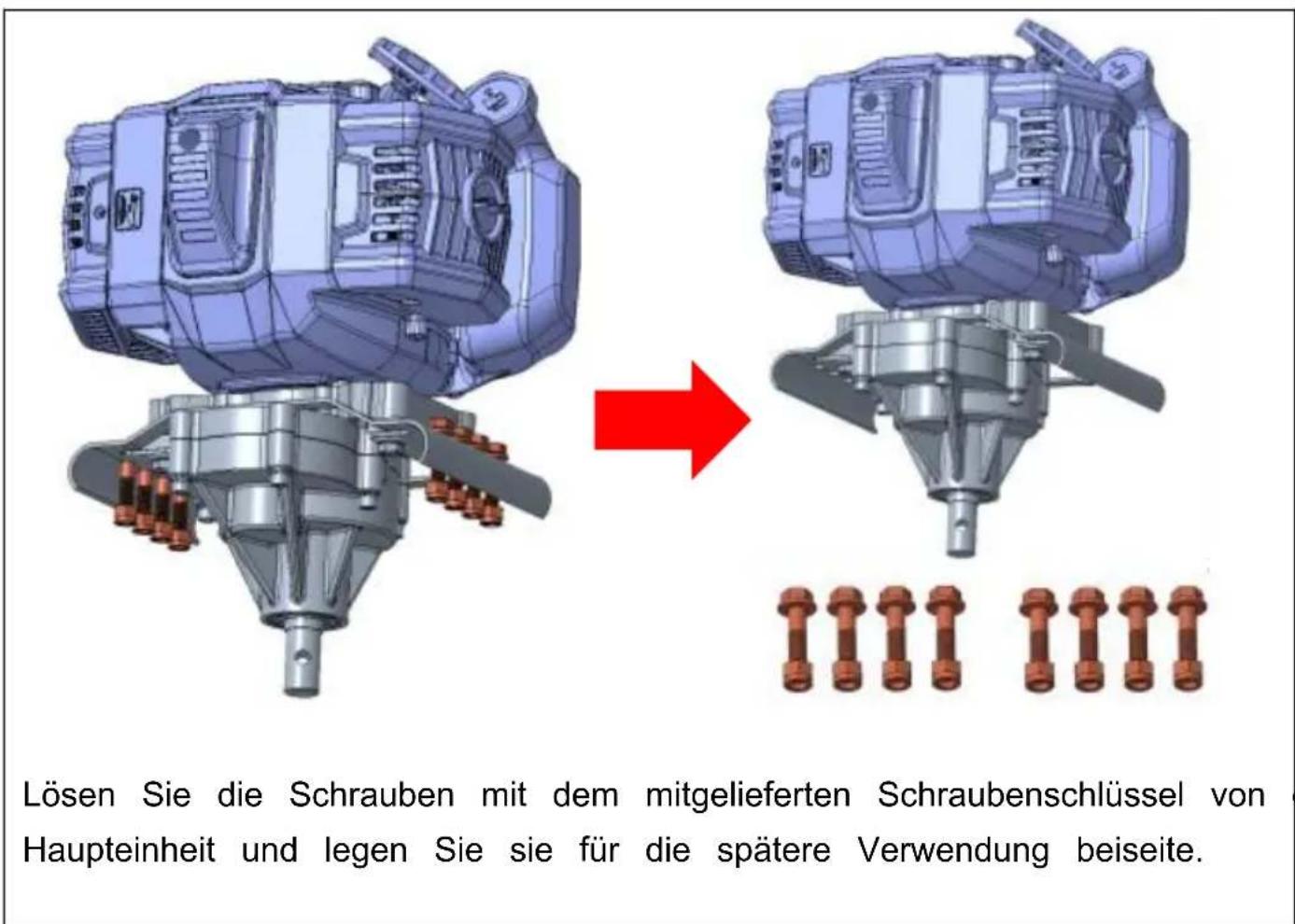

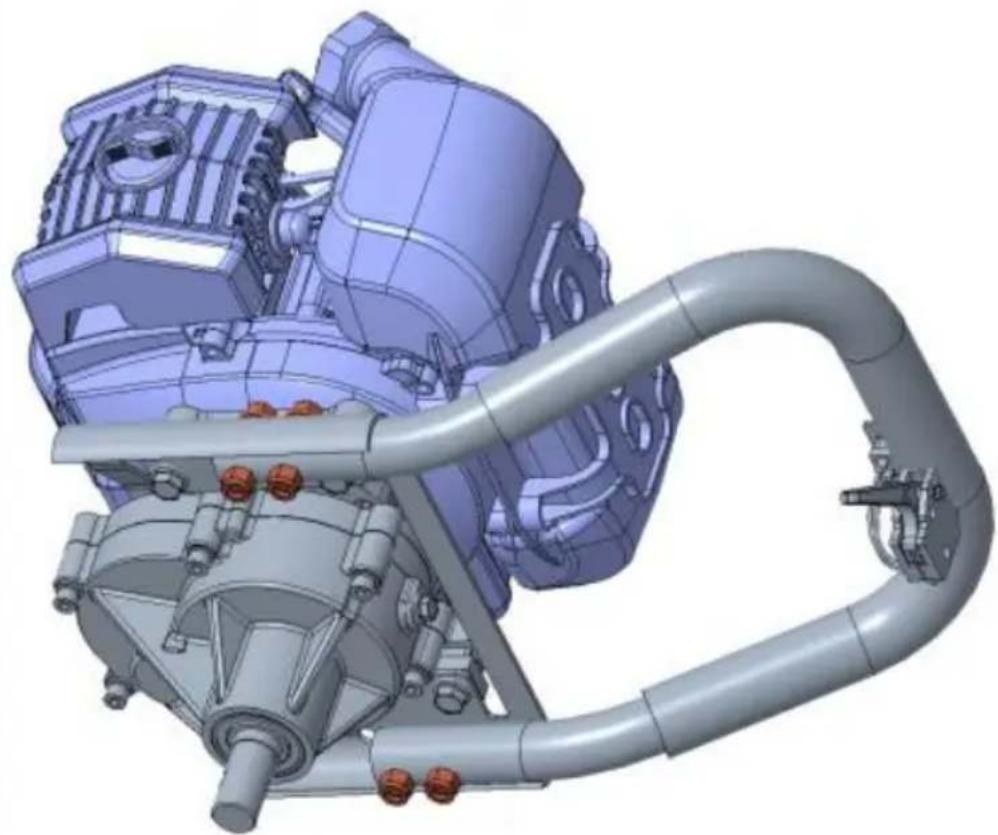

4. MONTAGE

Verwenden Sie die gerade entfernten Schrauben, um den Griff an der Haupteinheit zu befestigen.

Achten Sie auf die Einbaurichtung des Griffes.

Verwenden Sie die gerade entfernten Schrauben, um den Griff an der

Haupteinheit zu befestigen.

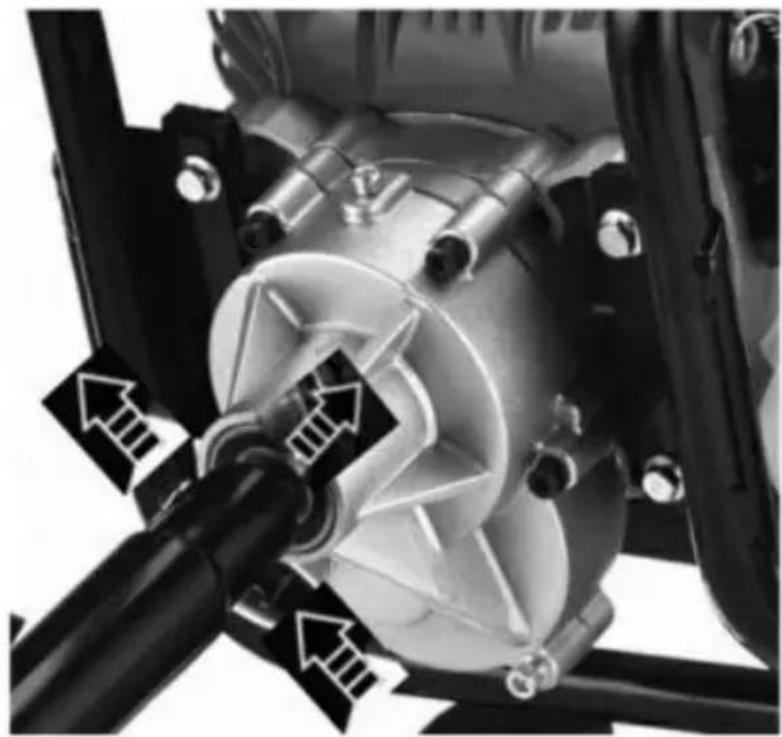

a. Bohrstangenmontage

- Stellen Sie den Maschinenkörper auf eine ebene und stabile Fläche.

- Entfernen Sie den Clip und den Stift an der Bohrstange.

- Installieren Sie die Stange und richten Sie die Löcher aus, um die beiden verbinden zu können.

- Den Stift wieder an seinen Platz bringen, indem er

- Den Clip lösen und den Stift entfernen.

- Überprüfen Sie den Zustand der Maschine, um zu gewährleisten, dass dort kein Schaden oder Fehlfunktion vorliegt. Bei Problemen benutzen Sie die Maschine nicht und überprüfen Sie sie.

- Prüfen Sie, ob die Bohrstange richtig montiert ist.

- Kraftstoffstand prüfen. Vor Inbetriebnahme der Maschine immer tanken. Die Maschine nie mit zu wenig oder gar keinem Kraftstoff betreiben.

- Überprüfen Sie den Arbeitsbereich; entfernen Sie alle Hindernisse, Materialien und Gegenstände, die eine Gefahr darstellen und einen Unfall verursachen können.

- Sichern Sie den Arbeitsbereich, indem Sie Markierungen anbringen, um Zuschauer auf bestehende potenzielle Risiken aufmerksam zu machen.

c. Nutzung

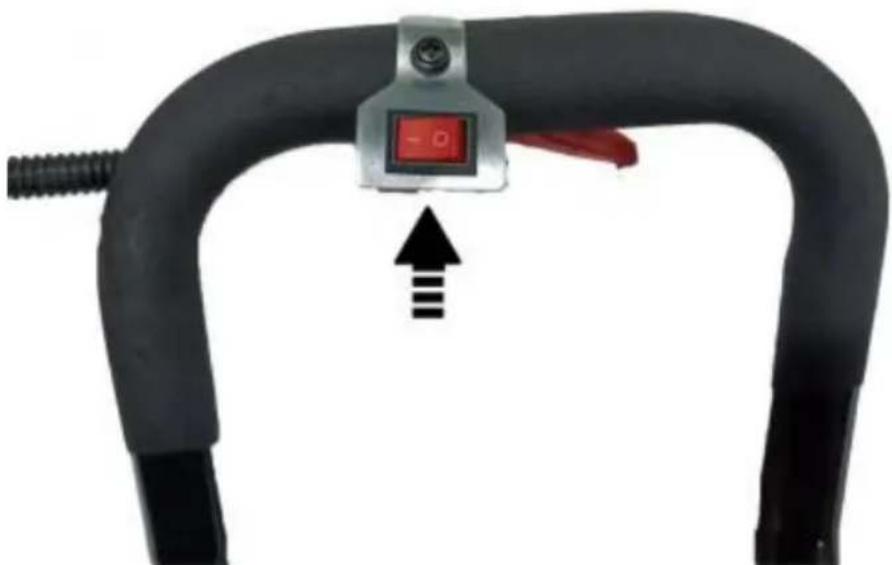

- Halten Sie den Bohrer senkrecht. Legen Sie die Stange gegen den Boden. - Schalten Sie die Maschine ein, indem Sie den Schalter auf AN stellen.

- Ziehen Sie am Startkabel, um die Maschine zu starten.

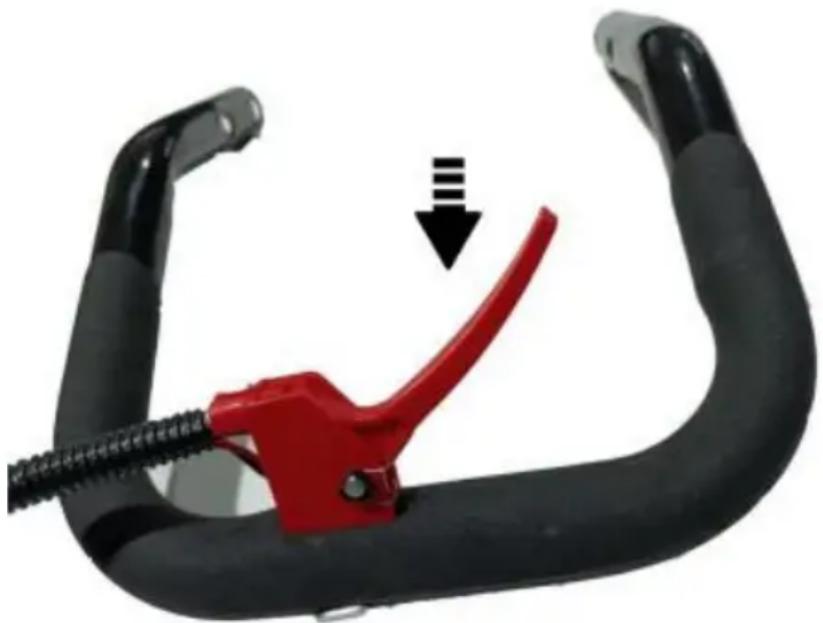

- Halten Sie den Bohrer am Haltegriff und am Hauptteil fest. - Erhöhen Sie die Geschwindigkeit schrittweise, indem Sie den Sicherheitsschalter

gedrückt halten und dann den Beschleunigungshebel ziehen. Üben Sie dabei etwas Kraft nach unten aus.

• Wenn die Bohrstange 10 cm in den Boden eingedrungen ist, greifen Sie den Rahmen fest und erhöhen Sie den Kraftaufwand nach unten.
• Um ein tiefes Loch zu bohren, senken Sie die Stange schrittweise.
• Wenn Sie die erforderliche Größe gegraben haben, verringern Sie die Bohrgeschwindigkeit.
• Entfernen Sie die Stange und stoppen Sie dann die Maschine.
• Sie können mit dem Bohren eines weiteren Lochs beginnen.
• Um die Maschine zu stoppen, lassen Sie den Auslöser los und drehen Sie den Schalter auf AUS. Lassen Sie die Maschine vollständig zum Stillstand kommen, bevor Sie sie auf den Boden legen.

d. Vorsichtsmaßnahmen während der Operation

• Zuschauer (insbesondere Kinder und Tiere) sollten mindestens 5 Meter Abstand vom Arbeitsplatz halten. Stoppen Sie jeden, der den Arbeitsplatz während des Betriebs betritt.
• Wenn sich eine Person nähert, stoppen Sie die Maschine, um mögliche Verletzungen zu vermeiden.
• Achten Sie auf Ihre Arbeit und die Umgebung, in der Sie arbeiten. Stoppen Sie sofort, wenn etwas Unerwartetes passiert.
• Vermeiden Sie Arbeiten an Hängen. Wenn Sie unbedingt an einem Hang arbeiten müssen, seien Sie besonders vorsichtig, um Unfälle zu vermeiden und

Verletzungen zu vermeiden.

• Schalten Sie die Maschine ab, wenn Sie eine Pause machen, den Arbeitsplatz wechseln und die Maschine unbeaufsichtigt lassen.
• Berühren Sie niemals die Bohrstange während des Betriebs der Maschine. Eingriffe an der Maschine müssen bei ausgeschalteter Maschine und gekühlter Bohrstange erfolgen.
• Bewegen Sie während der Operation alle Körperteile von der Stange.
• Warten Sie, bis die Maschine vollständig zum Stillstand gekommen ist, bevor Sie sie auf den Boden stellen.

e. Störungen und Ausfälle

Wenn der Bohrer stecken bleibt, lassen Sie das Gaspedal los, um die Maschine zu verlangsamen. Sie müssen das Gaspedal loslassen und wieder in den Leerlauf drehen, um ihn zu lösen.

Im Falle einer Störung die Maschine vollständig stoppen. Überprüfen Sie die Maschine und lassen Sie sie von einem qualifizierten Servicetechniker überprüfen und reparieren.

12. Zündkerze

Für einen effektiven Sägebetrieb halten Sie die Zündkerze sauber und frei von Kohlenstoffablagerungen.

Der Abstand zwischen den Elektroden muss richtig eingestellt sein.

1. Stellen Sie sicher, dass die Säge ausgeschaltet ist.
2. Reinigen Sie die Oberfläche in der Nähe der Zündkerze.
3. Das Hochspannungskabel von der Zündkerze 1 abziehen (Abb. 26).
4. Zündkerze 2 mit dem speziellen Zündkerzenschlüssel herausschrauben. KEIN ANDERES WERKZEUG VERWENDEN. Die Elektroden der Zündkerze sollten hellbraun sein.
5. Ersetzen Sie die Zündkerze, wenn der Keramikisolator abgesplittert ist oder Elektroden verbrannt oder verschmutzt sind.
6. Reinigen Sie die Elektroden mit feinem Schleifpapier bis auf das Metall, prüfen Sie den Abstand und stellen Sie ihn ein.
7. Prüfen Sie den Abstand zwischen der Masseelektrode und der Mittelelektrode mit einer speziellen Sonde. Stellen Sie den Abstand bei Bedarf auf 0,7–0,8 mm ein.

(Abb. 27).

1. Setzen Sie die Zündkerze in den Motor ein und ziehen Sie sie fest an. Unzureichendes Anziehen der Zündkerze kann zu einer Überhitzung und damit zu Motorschäden führen.
2. Schließen Sie sie an das Hochspannungskabel an.

Zündkerzenwechsel

Lösen Sie beide Schraubensätze mit einem Inbusschlüssel.

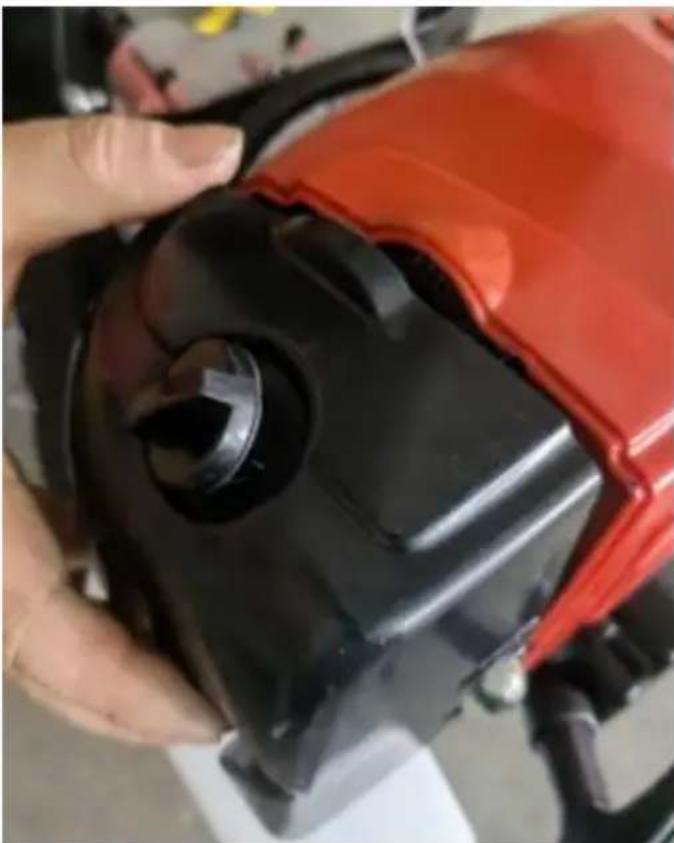

Schrauben Sie den Knopf ab.

Entfernen Sie die Luftfilterhaube.

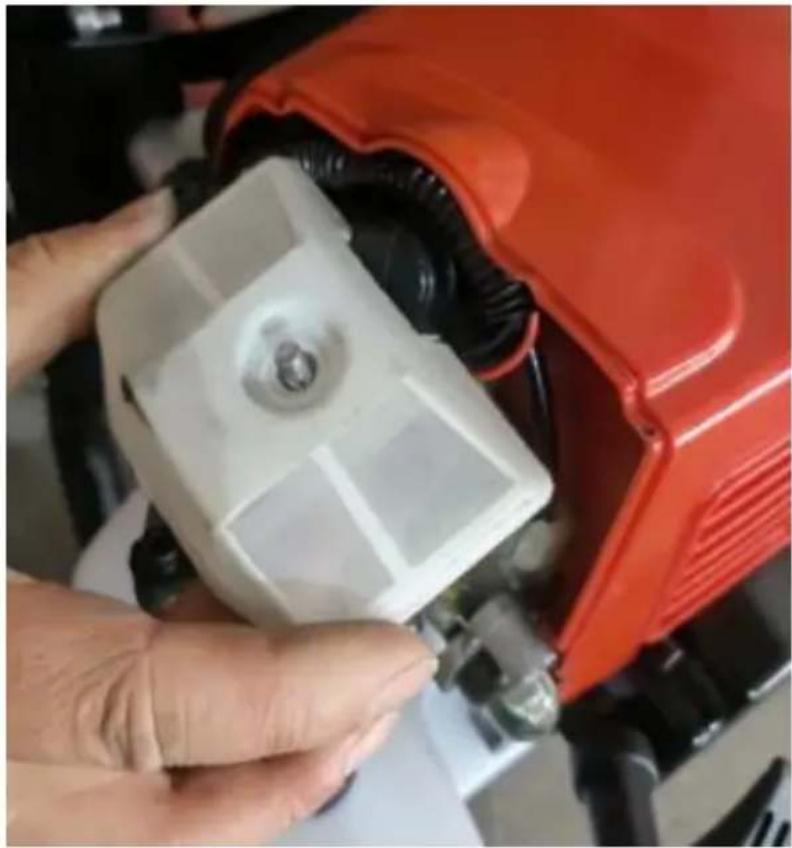

Entfernen Sie den Luftfilter.

Entfernen Sie den Abstandshalter.

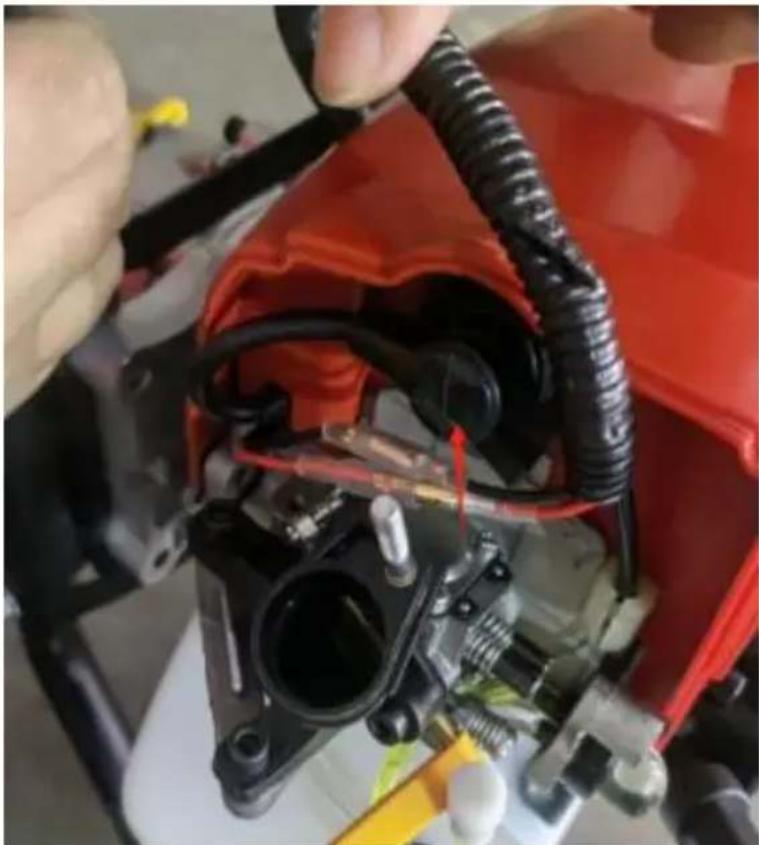

Entfernen Sie die Zündkerzenhülse.

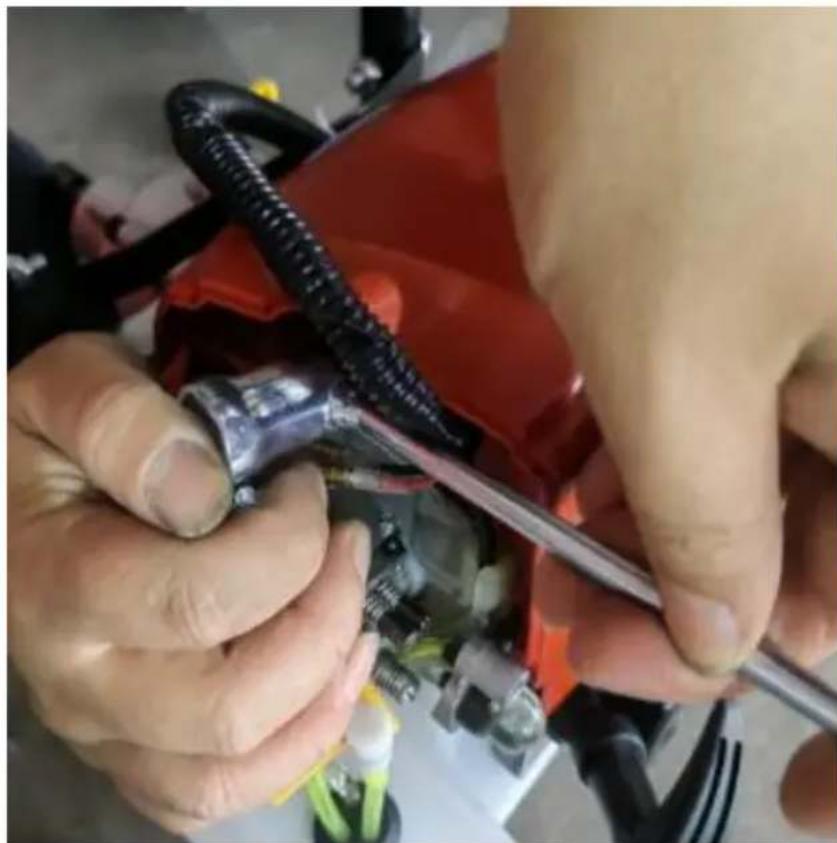

Schrauben Sie die Zündkerze mit einer Hülse heraus.

Ersetzen Sie die Zündkerze durch eine neue und tauschen Sie anschließend alle Teile gemäß den folgenden Schritten zur Demontage aus.

7. WARTUNG UND LAGERUNG

A. Wartung

Warten Sie Ihr Werkzeug regelmäßig. Dadurch bleibt es in gutem Zustand und seine Lebensdauer wird verlängert.

Verwenden Sie zum Reinigen des Werkzeugs keine scheuernden oder ätzenden Mittel. Diese Art von Produkten beschädigt Ihr Werkzeug.

Reparieren Sie das Gerät nicht selbst. Reparaturen und Inspektionen sollten von einer qualifizierten Person oder einem autorisierten Servicecenter durchgeführt werden (wenden Sie sich bitte an Ihren Händler).

a. Nach jedem Gebrauch

Überprüfen Sie die Stange und den Werkzeugkörper (Sauberkeit, Verschleiß, Beschädigung usw.). Wenn Sie Schäden, Verschleiß oder Fehlfunktionen feststellen, verwenden Sie das Werkzeug nicht und bringen Sie es zur Überprüfung und Reparatur zu einem qualifizierten Service.

b. Wartungsplan

Die nachfolgend beschriebenen Wartungsarbeiten können vom Betreiber selbst durchgeführt werden. Alternativ können Sie auch einen qualifizierten Techniker mit der Durchführung dieser Wartungsarbeiten beauftragen.

		Nach jedem verwenden	1. Monat oder 20 Std.	Jede Jahreszeit oder 50 Std.	6 Monate oder 100 Std.
	Ölstand prüfen	√
Motoröl	Ändern		√		√
Luftfilter	Überprüfung	√
	Reinigungswechsel			√
Zündkerze	Reinigen oder Neujustieren				√
	Ändern				√

H. Lagerung

• Reinigung der Maschine
• Lagern Sie die Maschine an einem trockenen und sicheren Ort. Sie sollte außerhalb der Reichweite von Kindern sein. Legen Sie die Maschine in die Verpackung, um den Kontakt mit der Stange zu vermeiden.
• Bei längerer Lagerung den Kraftstofftank vollständig entleeren.
