Type de produit	Viscosimètre numérique rotatif
Marque	Vevor
Modèle	NDJ-9S
Plage de mesure	10 à 6 000 000 mPa·s
Précision	±1 % (liquide newtonien)
Types de rotor	1#, 2#, 3#, 4# (0# en option)
Vitesses de rotation	0,1 / 0,3 / 0,6 / 1,5 / 3 / 6 / 12 / 30 / 60 tr/min
Affichage	Écran LCD avec affichage de la viscosité, du couple et de la température
Alimentation	Entrée : AC 100-240 V, 50/60 Hz ; Sortie adaptateur : DC 12 V, 2 A
Température de fonctionnement	Température ambiante, tolérance de ±0,1 °C pour l'échantillon
Fonctions principales	Mesure de viscosité dynamique, sélection de rotor et vitesse, correction d'écart, réglage du zéro, sortie RS232 (9600 bauds)
Entretien et nettoyage	Nettoyer régulièrement la coque et la tête de mesure ; ne pas utiliser de produits acides ou alcalins ; étalonnage fréquent recommandé
Sécurité	Éviter les interférences électromagnétiques, vibrations et gaz corrosifs ; manipuler avec précaution le rotor et le pivot ; débrancher avant nettoyage
Pièces détachées et réparabilité	Rotors 0# à 4# disponibles ; adaptateur secteur ; support technique via www.vevor.com/support
Contenu de l'emballage	Appareil principal, tige de levage et curseur, support de protection, rotors 1#-4#, rotor 0#, cordon d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - NDJ-9S Vevor

Comment choisir la broche et la vitesse de rotation adaptées ?

Pour un liquide de faible viscosité, utilisez une broche plus grande avec une vitesse élevée. Pour une viscosité élevée, utilisez une petite broche avec une vitesse faible. Référez-vous au tableau des plages de mesure dans la notice pour sélectionner la combinaison appropriée.

Comment effectuer la mise à zéro de l'appareil ?

Maintenez le bouton OK enfoncé et allumez l'appareil. En mode réglage, sélectionnez 'Zéro' avec ▲, appuyez sur AUTO, modifiez le pourcentage (0,0 à 1,0 %) avec ▲/▼, puis confirmez avec OK.

Que faire si la lecture de viscosité est instable ?

Vérifiez que la température de l'échantillon et de l'environnement est stable (tolérance ±0,1 °C). Assurez-vous que la broche est correctement immergée au niveau du repère et qu'il n'y a pas de vibrations. Pour les liquides à faible viscosité, faites tourner la broche 3 à 5 tours avant la lecture.

Comment corriger un écart de viscosité mesuré ?

En mode correction, maintenez ▲ et ▼ enfoncés et allumez l'appareil. Sélectionnez CPO (ralenti) ou CPX (écart) avec ▲, appuyez sur AUTO pour modifier la valeur avec ▲/▼, puis confirmez avec OK. Un exemple : si la viscosité réelle est 376,2 mPa·s et mesurée 360 mPa·s, l'erreur est de -4,5 %, donc CPX doit être réglé à -4,5 %.

Comment installer la broche n°0 ?

Vissez la broche 0 sur le connecteur. Placez le tube de fixation, vissez le boulon (1) pour fixer le manchon rotatif 0. Versez 25 à 30 ml de liquide dans le manchon inférieur, puis insérez délicatement le tube extérieur en alignant la rainure en V avec le niveau du liquide.

L'appareil affiche 'CP' avec des zéros, que signifie cette indication ?

Le symbole 'CP' affiche la valeur de viscosité en mPa·s. Si des zéros s'affichent, cela peut indiquer que la mesure n'a pas encore démarré ou que le couple est inférieur au seuil de zéro réglé. Appuyez sur le bouton Démarrer pour lancer la mesure.

Quelle est la plage de température de fonctionnement recommandée ?

Le viscosimètre fonctionne à température ambiante. Pour une précision optimale, la température de l'échantillon doit être maintenue à ±0,1 °C. Des variations importantes affectent la viscosité mesurée.

Comment nettoyer l'appareil après utilisation ?

Nettoyez régulièrement la coque et la tête de mesure avec un chiffon doux. N'utilisez pas de produits acides ou alcalins. Gardez la broche et le connecteur de direction propres après chaque utilisation. Évitez toute pénétration de liquide dans l'appareil.

Que faire si le pourcentage de couple affiché est trop élevé ou trop bas ?

Le pourcentage de couple doit être compris entre 15 % et 85 % de la pleine échelle. S'il est trop élevé, réduisez la vitesse de rotation ou utilisez une broche plus petite. S'il est trop bas, augmentez la vitesse ou utilisez une broche plus grande.

Où puis-je obtenir une assistance technique ou un certificat de garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également télécharger la notice complète au format PDF depuis notice-facile.com.

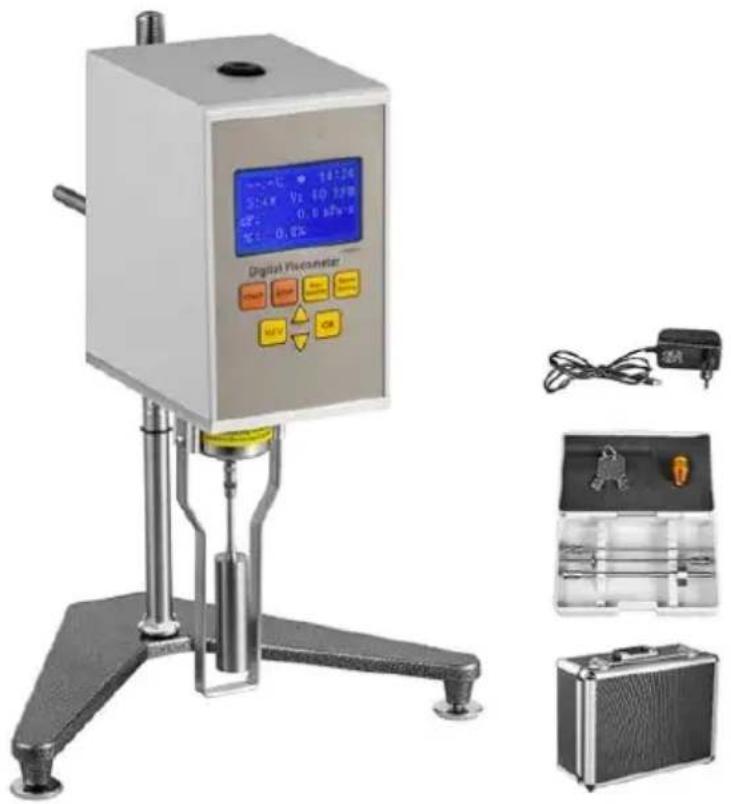

MODE D'EMPLOI NDJ-9S Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

VISCOSIMÈTRE

MODÈLE : NDJ-5S / NDJ-9S

Modèle : NDJ-5S/NDJ-9S

1. Avant l'application, il est nécessaire de comprendre toutes les procédures de sécurité, y compris l'alimentation de l'instrument, l'eau et la pression.
2. Assurez-vous que toutes les procédures opérationnelles sûres sont parfaitement comprises et suivies : y compris la sécurité personnelle, mais aussi la sécurité des instruments et des échantillons.
3. Aucune interférence électromagnétique forte, vibrations drastiques, gaz corrosifs à proximité de l'instrument.

Élimination correcte :

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques et électroniques.

MODÈLE ET PARAMÈTRES

Modèle	NDJ-5S	NDJ-9S
Entrée de	CA 100-240 V 50/60 Hz
Adaptateur	9W
Évaluation (sortie	DC12V 2A
Plage de mesure	1 à 100 000	10~6000000mpa.s
Précision de	+/-1% (liquide newtonien)
Type de rotor	1#, 2#, 3#, 4#( La broche 0 est facultative
Vitesse de rotation	6/12/30/60	0,1/0,3/0,6/1,5/3/6/12/30/60

SCHÉMA DE STRUCTURE

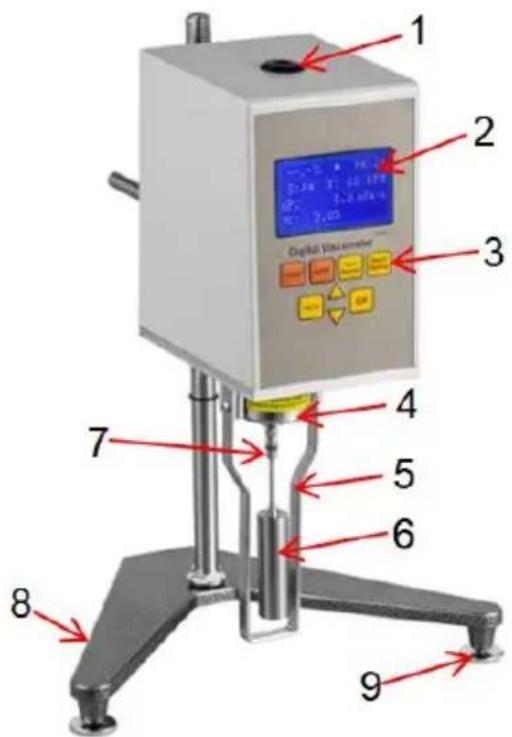

1. 1. Flacon de niveau 2. Écran LCD 3. Panneau de commande
2. 4. Couvercle extérieur 5. Protection de la broche 6. Broche 7. Connecteur de broche S 8. Base 9. Bouton de réglage de la base

INSTALLATION

1). Retirez la base, la colonne de levage et la poignée du carton d'emballage. Vissez la colonne dans la base (côté rack vers l'utilisateur). Fixez la poignée sur le bloc de levage. 2). Réglez le bouton de levage pour le serrage. Placez le bloc en forme de T à l'arrière de l'instrument dans le manche et fixez-le, ce qui rend l'instrument équilibré. 3). Ajustez les 3 vis sur la base pour maintenir la bulle de niveau au centre du cercle noir. 4). Retirez le capuchon de protection situé au bas de l'instrument. 5). Branchez.

MODE D'EMPLOI

1. Préparez l'échantillon liquide à tester, versez-le dans un bécher ou un récipient plat d'un diamètre d'au moins 70 mm. Contrôlez correctement la température de l'échantillon liquide. (Les variations de température affectent directement la viscosité.)
2. Vissez le support de protection (en forme de T) dans le sens inverse des aiguilles d'une montre sur l'extrémité inférieure de l'instrument.
3. Choisissez la broche appropriée et vissez-la dans le sens inverse des aiguilles d'une montre sur le connecteur.

ATTENTION : soulevez légèrement le connecteur de direction lors de l'installation de la broche pour éviter d'endommager le pivot.

1. Tournez le bouton de levage pour immerger lentement la broche dans le liquide jusqu'à ce que le repère sur la broche (rainure ou ligne de marquage) soit aligné avec le niveau du liquide.
2. Réglez à nouveau l'équilibre de l'instrument.
3. La température de test doit être maintenue stable pour garantir une lecture précise.

Dans le cas contraire, la lecture peut fluctuer.

FONCTIONNEMENT

1. Réglage de la date et de l'heure :

Allumez l'appareil, il affiche la date et l'heure pendant 3 secondes, puis entre automatiquement en mode de mesure. Pendant ce temps, appuyez sur OK pour entrer en mode de mesure. Si vous appuyez sur AUTO, vous pouvez régler la date et l'heure.

Par exemple :

01/01/2018

12:00:00

2. Réglage des paramètres :

Maintenez le bouton OK enfoncé et allumez l'appareil, l'instrument affiche

→Zéro : 0,0 %

Buzzer : ON

Débit binaire : 9600

Langue : anglais

Appuyez sur ▲ pour sélectionner, puis appuyez sur AUTO.

Appuyez sur ▲ pour modifier les paramètres. Appuyez sur OK pour confirmer.

Il existe deux manières de quitter l'état défini et d'entrer dans l'état de mesures.

A. Maintenez le bouton AUTO enfoncé pendant environ 2 secondes, le réglage sera terminé et les paramètres modifiés ne seront pas enregistrés. B. Maintenez le bouton OK enfoncé pendant environ 2 secondes, il quitte le réglage et conservera les paramètres modifiés.

1). Plage de réglage du zéro : 0,0 % à 1,0 %, par exemple, le réglage de 0,5 % lors de la mesure, si le couple est inférieur à 0,5 % et les valeurs de viscosité indiquent 0.

2). Avec ▲ et ▼ pour choisir Zéro, appuyez sur AUTO, « XX% » clignote, puis appuyez sur ▲ et ▼ pour modifier %, et appuyez sur OK pour confirmer.

3). Réglage du buzzer

Avec ▲ pour choisir Buzzer. Appuyez sur AUTO, « ON » et « OFF » pour faire clignoter le buzzer, puis appuyez sur OK pour confirmer.

4). Réglage du débit binaire

Avec ▲ pour choisir le débit binaire. Appuyez sur AUTO, sélectionnez 1200, 2400, 4800, 9600, puis appuyez sur OK pour confirmer.

5). Langue

Avec ▲ choisir le chinois ou l'anglais.

3. Correction de l'écart de viscosité

Appuyez sur Prise et en même temps, et mettez l'appareil sous tension, le

viscosimètre affiche :

correction de viscosité

broche : 1 vitesse : 6

→CP0 : X XX%

CPX : XX .X%

La plage de pourcentage de correction de viscosité est de ± 12,5 %. CP0 le pourcentage de ralenti. CPX est le pourcentage d'écart de viscosité.

Par exemple, la viscosité est de 376,2 mPa.s, la broche n° 1, la vitesse de rotation de 6 tr/min, la valeur de test est de 360 mPa.s. L'erreur est de

( 360-376,2 )/360= -4,5% , le CPX doit être de -4,5%. Si la valeur de test est

de 390 mPa.s, l'erreur est de (390-376,2) /390= 3,5%, le CPX doit être de 3,5%.

Comment réviser le CPO et le CPX :

1) Choisissez la même broche et la même vitesse de test. 2) Appuyez pour sélectionner CPO ou CPX. 3) Appuyez sur AUTO, et pour modifier la valeur, appuyez sur OK pour confirmer.

Correction de sortie

1) Maintenez AUTO enfoncé pendant 2 secondes, puis quittez, les paramètres modifiés ne sont pas conservés. 2) Maintenez OK pendant 2 secondes, quittez et conservez les paramètres modifiés.

Après avoir modifié le CPX, au ralenti, si le couple % n'est pas nul, il faut entrer le CPO.

4. Fonctionnement du panneau :

Mettez l'appareil sous tension à l'arrière et l'instrument passe en mode veille. Les informations suivantes s'affichent sur le panneau.

S1 V6 T.....°C

%... CP 000000

1) Si la broche 1 est utilisée à 6 tr/min, vous pouvez appuyer directement sur

le bouton de démarrage du panneau pour lancer le test. Lorsque les valeurs d'affichage deviennent stables, lisez la valeur CP. (Afin de stabiliser la lecture si la viscosité est relativement faible, faites tourner la broche d'environ 3 à 5 tours ; si la viscosité est relativement élevée, faites tourner la broche d'environ 1 à 2 tours.)

2) Si la valeur par défaut choisie par l'utilisateur n'est pas S1 et V6, appuyez sur le bouton de sélection de broche et de sélection de vitesse pour accéder à l'état de sélection, puis appuyez sur le bouton de confirmation pour confirmer. Une fois la configuration terminée, appuyez sur le bouton de démarrage pour lancer le test.

REMARQUE : les broches S0\~S4 et

V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 défileront en s'affichant de manière répétée.

Explications :

S : représente le numéro de broche. S1 fait référence à la broche 1. (valeur par défaut)

V : représente la vitesse de rotation. V6 correspond à 6 tr/min. (valeur par défaut)

T : ..... °C : Température

% ..... : Pourcentage de la valeur de test par rapport à la valeur totale de la plage de mesure.

Cp : mPa·S Valeur de viscosité

Par exemple : si la viscosité du liquide à tester est estimée à 3000 mPa·s, il est recommandé de choisir la combinaison S2, V6 ou S3, V0,3.

Pour les corrélations entre la combinaison de la broche et de la vitesse de rotation et la plage de viscosité correspondante, veuillez vous référer au tableau ci-dessous.

Tableau des plages de mesure du NDJ-5S

Rotating speed\Rotor	0#	1# 2# 3# 4#
6 rotations	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	100 10500	2000	10000

Tableau des plages de mesure du NDJ-9S

Rotor Rotating speed	0#	1#	2#	3#	4#
0.1 rotations	6000	60000	300000	1200000	6000000
0.3 rotations	2000	20000	100000	400000	2000000
0.6 rotations	1000	10000	50000	200000	1000000
1.5 rotations	400	4000	20000	80000	400000
3 rotations	200	2000	10000	40000	200000
tids	100	1000	5000	20000	100000
tations	50	500	2500	10000	50000
tations	20	200	1000	4000	20000
tations	10	100	500	2000	10000

Attention

1. Lorsque ce viscosimètre fonctionne à température ambiante, la tolérance de la température d'essai doit être maintenue à ± 0,1 °C. Dans le cas contraire, la précision de la mesure sera considérablement affectée.
2. Faites attention aux valeurs de test et à leurs pourcentages sur l'ensemble de la plage de mesure. Lorsque les chiffres sont trop élevés ou trop bas, la vitesse de rotation ou de broche doit être modifiée pour maintenir le pourcentage entre 15 % et 85 %. Dans le cas contraire, la précision de la mesure sera affectée.
3. Le viscosimètre doit être utilisé dans des conditions de tension et de fréquence autorisées. Dans le cas contraire, la précision de la mesure sera affectée.

fréquences autorisées. Dans le cas contraire, la précision de la mesure est affectée.

1. Soyez prudent lors de l'assemblage ou du désassemblage de la broche. Soulevez légèrement le connecteur de direction. Ne le manipulez pas avec une grande force.
2. Gardez la broche et le connecteur de direction propres après utilisation.
3. Lorsque l'instrument tombe, il doit être tenu à la main pour éviter les vibrations qui pourraient endommager le pivot.
4. Lorsque l'instrument est déplacé ou transporté, le connecteur de direction doit être recouvert par un capuchon de protection.
5. De nombreux liquides en suspension, émulsions, polymères élevés et autres liquides à haute viscosité sont des liquides non newtoniens, dont les valeurs de viscosité changent en fonction des variations du taux de cisaillement et du temps. Il est normal que les résultats des tests puissent être différents selon les broches, la vitesse de rotation ou le temps.
6. Afin d'obtenir une mesure précise, veuillez prêter attention aux points suivants : 1) Contrôlez avec précision la température du liquide testé. 2) Maintenez une température ambiante uniforme. 3) Maintenez la broche et le liquide à tester à une température constante, en gardant la même température pour les deux. 4) Utilisez une broche plus grosse avec une vitesse de rotation plus élevée pour les liquides à faible viscosité. Utilisez une broche plus petite avec une vitesse plus faible pour les liquides à haute viscosité. 5) Gardez la surface de la broche propre.

BROCHE N° 0

Procédure d'installation :

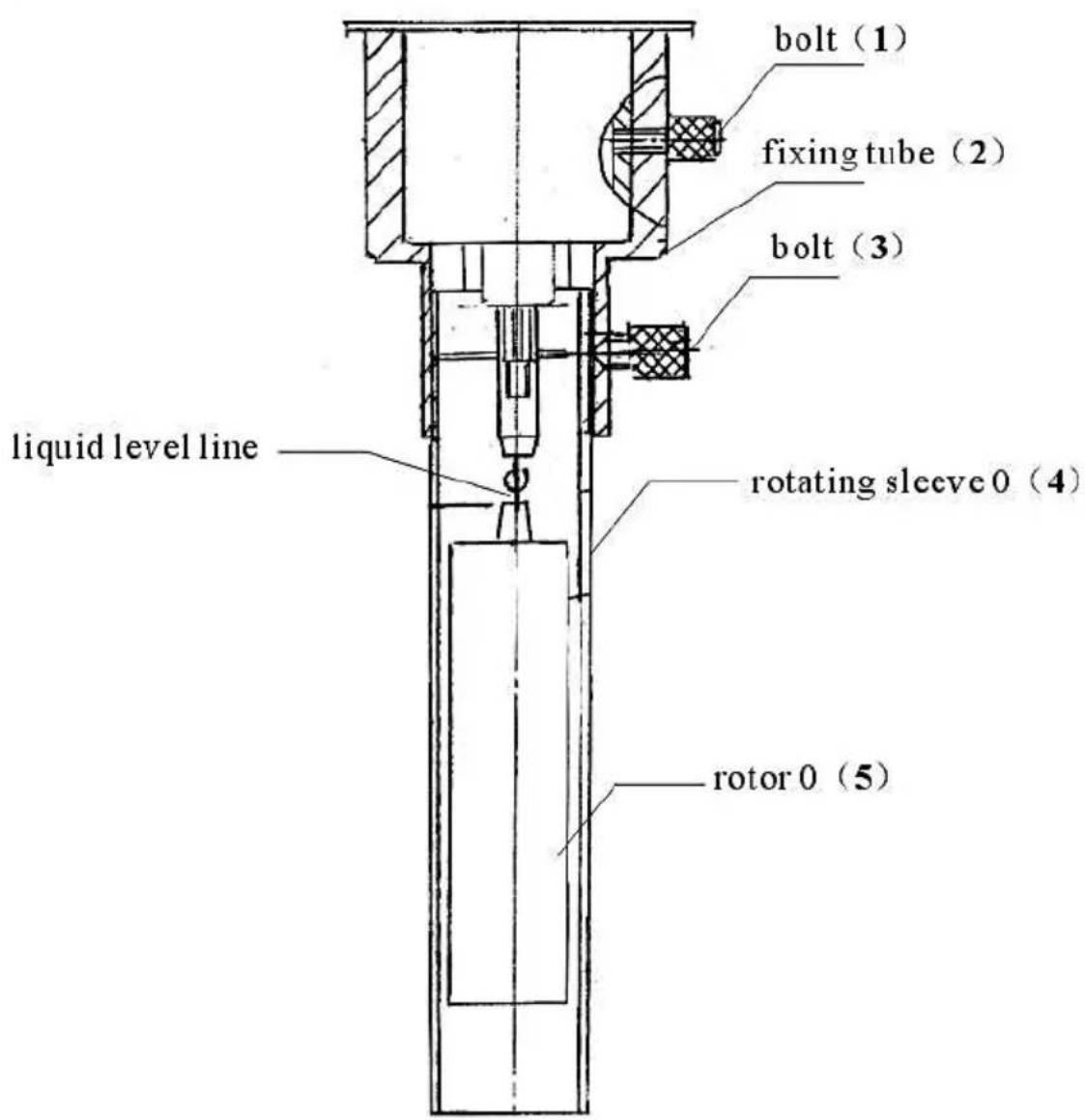

Visser la broche 0 (5), mettre le tube de fixation (2), visser le boulon (1) et le fixer. Mettez le manchon rotatif 0 (4), vissez le boulon (3) fermement et fixez-le.

Table des broches n° 0

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Annexe : Procédure d'installation et d'utilisation de la broche 0.

1) Le fonctionnement des composants de l'instrument doit être pris en compte lorsque la broche 0 est utilisée. 2) Versez 25 à 30 ml de liquide à tester dans le manchon inférieur. 3) Placez délicatement le tube à essai extérieur de bas en haut sur le manchon de fixation et fixez-le. (Sur le tube à essai se trouve une rainure en forme de V.) 4) La même méthode que celle décrite ci-dessus s'applique lorsque le tube d'essai sans fond est utilisé. Prenez la rainure en forme de V sur la paroi intérieure du tube d'essai extérieur comme ligne de niveau immergée pour la broche 0 lorsque le tube d'essai extérieur et la broche sont immergés dans le liquide.

MAINTENANCE

1. Nettoyez régulièrement la coque et les composants internes du viscosimètre, en particulier la tête de mesure, pour éviter la contamination et la croissance bactérienne.
2. N'utilisez pas de produits de nettoyage acides ou alcalins.
3. Les viscosimètres nécessitent un étalonnage fréquent pour garantir leur précision et leur répétabilité. Il est recommandé d'effectuer un étalonnage avant chaque utilisation, tout en effectuant un étalonnage à différentes températures. (Veuillez faire étalonner par des techniciens professionnels.)
4. Faites attention à éviter les collisions et les chutes pendant l'utilisation, en particulier la tête de mesure.

Liste de colisage

Nom	Quantité
numérique ( appareil maître )	1
Tige de levage et curseur	1
Support de protection	1
Broches n°1,2,3,4	1 pour chaque
Broches n°0	1
Cordon d'alimentation	1
Manuel d'utilisation	1

Fabricant : Shanghai Muxin Muye Youxian Gongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
