VISKOSIMETER

MODELL: NDJ-5 S /NDJ-9S

1. Vor der Anwendung ist es notwendig, alle Sicherheitsverfahren einschließlich Instrumentenstrom, Wasser und Druck.
2. Stellen Sie sicher, dass alle sicheren Betriebsverfahren vollständig verstanden und befolgt werden: einschließlich der persönlichen Sicherheit, aber auch der Sicherheit von Instrumenten und Proben.
3. Keine starken elektromagnetischen Störungen, starken Vibrationen oder korrosiven Gase in der Nähe des Instruments.

Richtige Entsorgung :

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

MODEL AND PARAMETERS

Modell	NDJ-5S	NDJ-9S
Adaptereingang	Wechselstrom 100-240 V 50 /60 Hz
Netzteil	9W
Bewertung	Gleichstrom 12 V, 2 A
Messbereich	1~100000	10~6000000mpa.s
Messgenauigkeit	+/-1 % (Newtonsche Flüssigkeit)
Rotortyp	1#, 2#, 3#, 4#( Spindel 0 ist optional .
Drehzahl	6/12/30/60 U/min	0,1/0,3/0,6/1,5/3/6/12/30/60

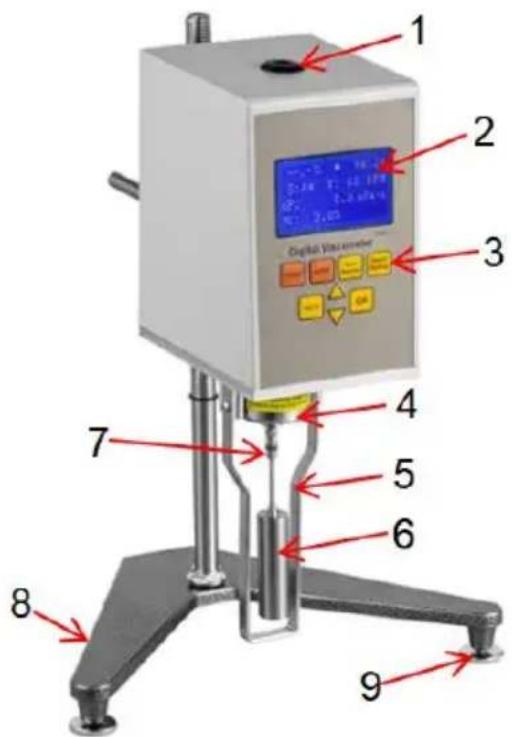

STRUCTURE DIAGRAM

1 2 Digital Volummeter 3 4 5 6 7 8 9

1. Libelle 2. LCD - Bildschirm 3. Bedienfeld
2. Äußere Abdeckung 5. Spindelschutz 6. Spindel
   7.S Spindel Anschlussstecker 8.Basis 9.Basis Einstellknopf

INSTALLATION

1). Nehmen Sie Sockel, Hubsäule und Griff aus der Verpackungsschachtel. Schrauben die Säule in den Sockel (Rackseite zum Benutzer hin). Griff befestigen auf den Hebeblock.

2). Den Hebeknopf auf Festigkeit einstellen. Den T-förmigen Block auf die Rückseite legen des Instruments in den Griff und fixieren Sie es, so dass das Instrument ausgewogen.
3). Stellen Sie die 3 Schrauben an der Basis so ein, dass die Wasserwaage in der Mitte des schwarzen Kreises bleibt.
4). Nehmen Sie die Schutzkappe an der Unterseite des Geräts ab.
5). Einstecken.

HOW TO USE

1. Bereiten Sie die zu testende Flüssigkeitsprobe vor, gießen Sie sie in e Becherglas oder Flacher Behälter mit einem Durchmesser von nicht weniger als 70 mm. Kontrollieren Sie die Temperatur der Flüssigkeitsprobe richtig. (Variationen von Die Temperatur wirkt sich direkt auf die Viskosität aus.)
2. Schutzbügel (T-Form) gegen den Uhrzeigersinn in das untere Ende des Gerätes schrauben.
3. Wählen Sie die passende Spindel und schrauben Sie diese gegen der Uhrzeigersinn in die Anschluss.

ACHTUNG : Heben Sie den Richtungsverbinder bei installierter Spindel leicht an, um Schäden am Drehpunkt zu vermeiden.

1. Drehen Sie den Hubknopf, um die Spindel langsam in die Flüssigkeit einzutauchen, bis die Markierung auf der Spindel (Rille oder Markierungslinie) mit der der Flüssigkeitsstand.

2. Stellen Sie die Balance des Instruments erneut ein.

3. Die Testtemperatur sollte stabil gehalten werden, um genaue Messwerte zu gewährleisten.

Andernfalls kann es zu Schwankungen der Anzeige kommen.

OPERATION

1. Datums- und Uhrzeiteinstellung :

Beim Einschalten zeigt das Gerät 3 Sekunden lang Datum und Uhrzeit an und wechselt dann automatisch in den Messmodus. Während dieser Zeit können Sie durch Drücken von OK in den Messmodus wechseln. Durch Drücken von AUTO können Sie Datum und Uhrzeit einstellen.

Wie zum Beispiel:

01.01.2018

12:00:00

2. Parametereinstellung :

Halten Sie die OK-Taste gedrückt und schalten Sie das Gerät ein. Das Gerät zeigt Folgendes an:

→Null: 0,0 %

Summer: EIN

Bitrate: 9600

Sprache: Englisch

Drücken Sie und zur Auswahl, dann AUTO. Drücken Sie un

▼ zur Änderung der Parameter. Drücken Sie OK zur Bestätigung.

Es gibt zwei Möglichkeiten, den eingestellten Zustand zu verlassen und in den Zustand Messung.

A. Halten Sie die AUTO-Taste etwa 2 Sekunden lang gedrückt, um die Einstellung zu verlassen und die geänderten Parameter nicht zu speichern.

B. Halten Sie die OK-Taste etwa 2 Sekunden lang gedrückt. Die Einstellung wird beendet und die geänderten Parameter werden beibehalten.

1). Nulleinstellungsbereich: 0,0 % – 1,0 %, z. B. beträgt die Einstellung bei einer Messung 0,5 %, wenn das Drehmoment weniger als 0,5 % beträgt und die Viskositätswerte 0 anzeigen.

2). Mit und Null auswählen, AUTO drücken, „XX%“ blinkt, dann mit und % ändern und mit OK bestätigen.

3). Summereinstellung

Mit und, um Summer auszuwählen. Drücken Sie AUTO, „ON“ und „OFF“ blinken, und drücken Sie zur Bestätigung OK.

4). Bitrateneinstellung

Mit und, um die Bitrate auszuwählen. Drücken Sie AUTO, wählen Sie 1200, 2400, 4800, 9600 und drücken Sie dann zur Bestätigung OK. 5). Sprache

Mit und um zwischen Chinesisch und Englisch zu wählen.

3. Korrektur von Viskositätsabweichungen

Halten und gleichzeitig, und schalten Sie die Stromversorgung ein, zeigt das Viskosimeter:

Viskositätskorrektur

Spindel: 1 Geschwindigkeit: 6

→CP0: X XX %

CPX: XX,X %

Der Bereich der prozentualen Viskositätskorrektur beträgt ± 12,5 %. CP0 ist der Prozentsatz des Leerlaufs. CPX ist der Prozentsatz der Viskositätsabweichung.

Beispiel: Die Viskosität beträgt 376,2 MPa.s, Spindel Nr. 1, Drehzahl 6 U/min, der Testwert beträgt 360 MPa.s. Der Fehler beträgt (360-376,2) /360 = -4,5 % , der CPX sollte -4,5 % betragen. Wenn der Testwert 390 MPa.s bet beträgt der Fehler (390-376,2) /390 = 3,5 % , der CPX sollte 3,5 % betragen.

So überarbeiten Sie CPO und CPX :

1.). Wählen Sie die gleiche Spindel und Testgeschwindigkeit.
2). Drücken Sie um CPO oder CPX auszuwählen.
3). Drücken Sie AUTO, und , um den Wert zu ändern, und drücken Sie zur Bestätigung OK.

Korrektur beenden

1) . Halten Sie AUTO 2 Sekunden lang gedrückt, beim Beenden bleiben die geänderten Parameter nicht erhalten.
2). Halten Sie OK für 2 Sekunden gedrückt, beenden Sie die Parameter. Wenn nach der Änderung des CPX im Leerlauf das Drehmoment in Prozent ungleich Null ist, muss der CPO eingegeben werden.

4. Bedienung des Bedienfelds :

Schalten Sie den Strom auf der Rückseite des Instruments ein. Das Instrument ist dann im Standby-Modus. Auf dem Bedienfeld werden die folgenden Informationen angezeigt.

S1 V6 T.....°C

%... CP 000000

1) Wenn Spindel 1 mit 6 U/min verwendet wird, können Sie den Test direkt der Starttaste auf dem Bedienfeld starten. Wenn die Anzeigewerte stabil sind, lesen Sie den CP-Wert ab. (Um die Anzeige zu stabilisieren, drehen Sie die Spindel bei relativ niedriger Viskosität etwa 3-5 Umdrehungen; bei relativ hoher Viskosität drehen Sie die Spindel etwa 1-2 Umdrehungen.)

2) Wenn der Benutzer nicht die Standardwerte S1 und V6 auswählt, drücken Sie die Spindelauswahl- und Geschwindigkeitsauswahltaste, um den Auswahlstatus aufzurufen, und drücken Sie dann zur Bestätigung die Bestätigungstaste. Wenn die Einrichtung abgeschlossen ist, drücken Sie die Starttaste, um den Test zu starten.

HINWEIS: Die Spindeln S0–S4 und V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 werden wiederholt durch die Anzeige gescrollt.

Erläuterungen:

S: S steht für Spindelnummer. S1 bezieht sich auf Spindel 1. (Standardwert)

V: S steht für Rotationsgeschwindigkeit. V6 steht für 6 U/min. (Standardwert)

T:.....°C: Temperatur

%......: Prozentualer Anteil des Testwertes vom Gesamtwert des Messbereichs.

Cp: mPa·S Viskositätswert

Beispiel: Wenn die Viskosität der zu testenden Flüssigkeit auf 3000 mPa

geschätzt wird, wird empfohlen, die Kombination S2, V6 oder S3, V0,3 zu wählen.

Die Zusammenhänge zwischen der Spindel- und Drehzahlkombination sowie dem entsprechenden Viskositätsbereich können Sie der nachfolgenden Tabelle entnehmen.

NDJ-5S Messbereichstabelle

Rotating speed\Rotor	0#	1# 2# 3# 4#
6 rotations	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	100 10500	2000	10000

NDJ-9S Messbereichstabelle

Rotor Rotating speed	0#	1#	2#	3#	4#
0.1 rotations	6000	60000	300000	1200000	6000000
0.3 rotations	2000	20000	100000	400000	2000000
0.6 rotations	1000	10000	50000	200000	1000000
1.5 rotations	400	4000	20000	80000	400000
3 rotations	200	2000	10000	40000	200000
tids	100	1000	5000	20000	100000
tations	50	500	2500	10000	50000
tatoms	20	200	1000	4000	20000
tatoms	10	100	500	2000	10000

Aufmerksamkeiten

1. Wenn dieses Viskosimeter bei Raumtemperatur arbeitet, sollte die Toleranz der Testtemperatur innerhalb von ±0,1 ^ liegen. Andernfalls wird die Messgenauigkeit erheblich beeinträchtigt.
2. Achten Sie auf die Testwerte und deren Prozentanteile am gesamten Messbereich. Wenn die Zahlen zu hoch oder zu niedrig sind, sollten Spindel- oder Drehzahl geändert werden, um den Prozentanteil beizubehalten. Innerhalb von 15 % bis 85 %. Andernfalls wird die Messgenauigkeit beeinträchtigt.
3. Das Viskosimeter sollte nur bei zulässigen Spannungen und

Frequenzen verwendet werden. Andernfalls wird die Messgenauigkeit beeinträchtigt.

1. Seien Sie vorsichtig, wenn die Spindel montiert oder demontiert wird. Heben Sie den Richtungsstecker leicht an. Wenden Sie keine große Kraft an.
2. Halten Sie Spindel und Richtungsstecker nach Gebrauch sauber.
3. Wenn das Instrument herunterfällt, sollte es mit den Händen gehalten werden, um Vibrationen, die den Drehpunkt beschädigen könnten.
4. Wenn das Instrument bewegt oder transportiert wird, sollte der Richtungsstecker mit einer Schutzkappe abgedeckt werden.
5. Viele Suspensionsflüssigkeiten, Emulsionen, Hochpolymere und andere Flüssigkeiten mit hoher Viskosität sind nicht-Newtonische Flüssigkeiten, deren Viskositätswerte sich mit der Schergeschwindigkeit und der Zeit ändern. Es ist normal, dass die Testergebnisse bei unterschiedlichen Spindeln, Rotationsgeschwindigkeiten oder Zeiten unterschiedlich ausfallen können.
6. Um genaue Messungen zu erhalten, beachten Sie bitte die folgenden Punkte:

1). Kontrollieren Sie die Temperatur der getesteten Flüssigkeit genau.
2). Halten Sie die Umgebungstemperatur konstant.
3). Spindel und zu prüfende Flüssigkeit unter konstanter Temperatur bei zur gleichen Zeit, um die gleiche Temperatur für beide.
4). Verwenden Sie eine größere Spindel mit höherer Drehzahl für niedrige Viskositätsflüssigkeit. Verwenden Sie für Flüssigkeiten mit hoher Viskosität eine kleinere Spindel mit niedrigerer Geschwindigkeit.
5). Halten Sie die Oberfläche der Spindel sauber.

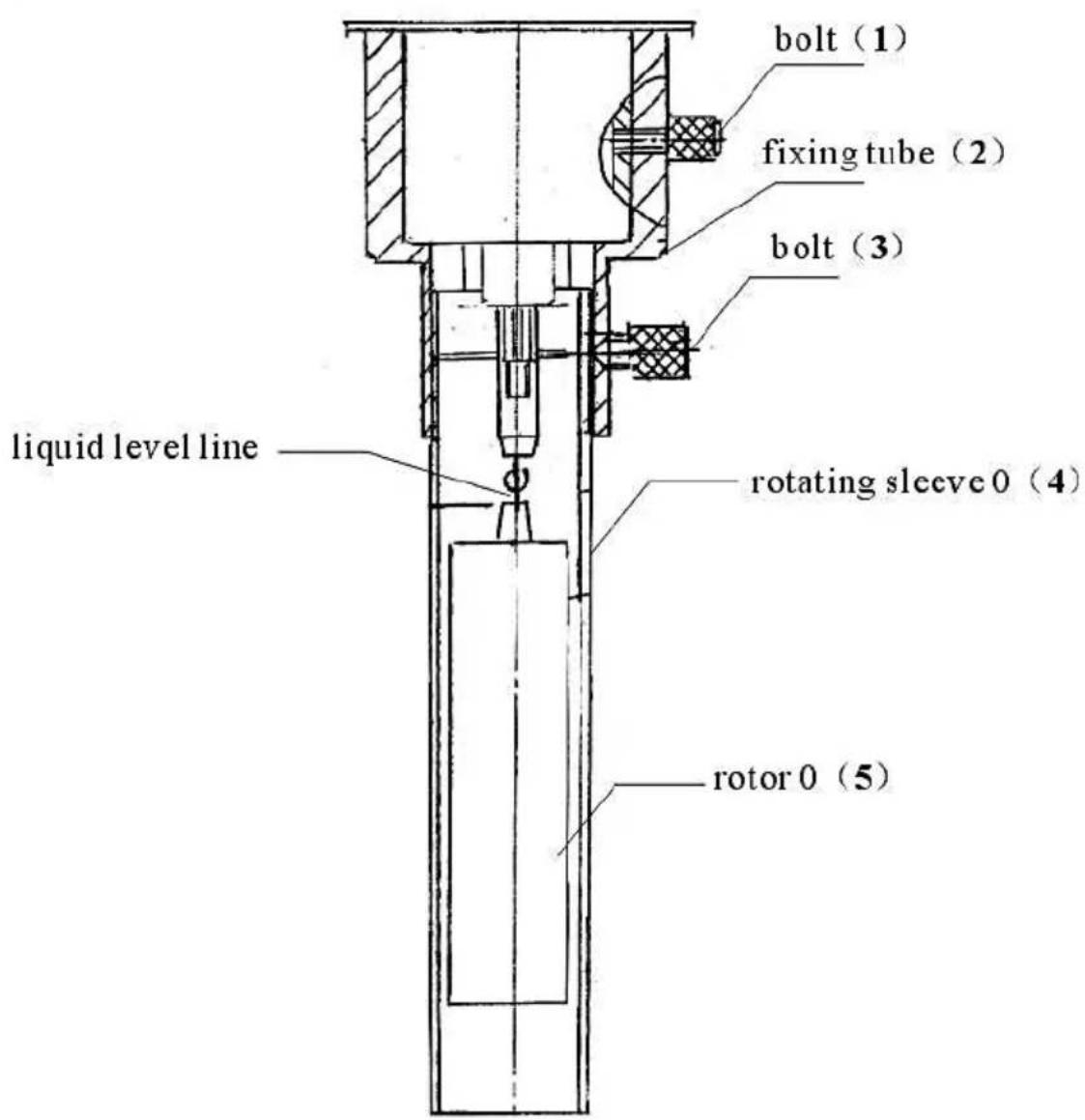

No. 0 SPINDLE

Installationsverfahren:

Spindel 0 (5) aufschrauben, Fixierrohr (2) aufstecken, Bozen (1) aufschrauben und fixieren Brehhülse 0 (4) aufsetzen,

→ Schraubbolzen (3) festziehen und fixieren.

Nr . 0 Spindeltisch

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Anhang: Installationsverfahren und Verwendung von Spindel 0.

1). Der Betrieb der Instrumentenkomponenten sollte berücksichtigt werden,

wenn Spindel 0 verwendet wird.

2) Gießen Sie 25–30 ml der zu testenden Flüssigkeit in die untere Hülse
3). Setzen Sie das äußere Reagenzglas vorsichtig von unten nach oben auf die Befestigungshülse und befestigen Sie es. (Auf dem Reagenzglas befindet sich eine V-förmige Nut.)
4). Dasselbe Verfahren wie oben gilt auch bei Verwendung eines bodenlosen Reagenzglases. Nehmen Sie die V-förmige Nut an der Innenwand des äußeren Reagenzglases als Eintauchniveaulinie für Spindel 0, wenn das äußere Reagenzglas und die Spindel in die Flüssigkeit eingetaucht sind.

MAINTENANCE

1. Reinigen Sie das Gehäuse und die Innenteile des Viskosimeters regelmäßig, insbesondere den Messkopf, um Verunreinigungen und Bakterienwachstum zu vermeiden.
2. Verwenden Sie keine säurehaltigen oder alkalischen Reinigungsmittel.
3. Viskosimeter müssen häufig kalibriert werden, um Genauigkeit und Wiederholbarkeit zu gewährleisten. Es wird empfohlen, vor jedem Gebrauch zu kalibrieren, während die Kalibrierung bei verschiedenen Temperaturen. (Bitte von professionellen Technikern kalibrieren lassen.)
4. Achten Sie darauf, während des Gebrauchs, insbesondere des Messkopfes, Kollisionen und Stürze zu vermeiden.

Packliste

Name	Menge
D igitales Viskosimeter ( Mastergerät )	1
Hubstange und Schieber	1
Schutzbügel	1
Spindeln Nr. 1, 2, 3, 4	1 für jeden
Spindeln Nr.0	1
Netzkabel	1
Bedienungsanleitung	1

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anahe Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
