MANUALE UTENTE NDJ-9S Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VISCOSIMETRICO

MODELLO: NDJ-5 S /NDJ-9S

1. Prima dell'applicazione, è necessario comprendere tutte le procedure di sicurezza, tra cui alimentazione dello strumento, acqua e pressione.
2. Assicurarsi che tutte le procedure operative sicure siano pienamente comprese e seguite: compresa la sicurezza personale, ma anche la sicurezza degli strumen e dei campioni.
3. Nessuna forte interferenza elettromagnetica, forti vibrazioni, gas corrosivi nelle vicinanze dello strumento.

Smaltimento corretto :

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede la raccolta differenziata dei rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati al punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

MODEL AND PARAMETERS

Modello	NDJ-5S	NDJ-9S
Ingresso adattatore	CA 100-240 V 50/60 Hz
Adattatore di	9W
Valutazione (uscita	CC12V 2A
Campo di misura	1~100000	10~6000000mpa.s
Precisione della	+/-1% (liquido newtoniano)
Tipo di rotore	1#, 2#, 3#, 4#( il mandrino 0 è facoltativo
Velocità di	6/12/30/60	0,1/0,3/0,6/1,5/3/6/12/30/60

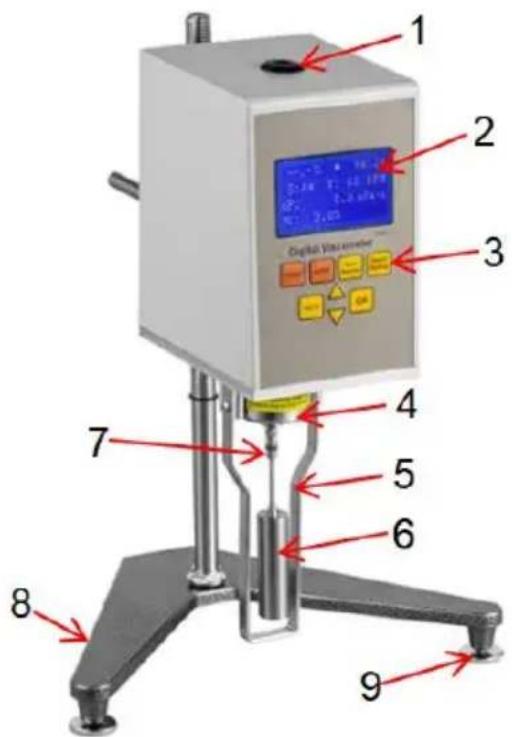

STRUCTURE DIAGRAM

1 2 Digital Volummeter 3 4 5 6 7 8 9

1. Fiala di livello 2. Schermo LCD 3. Pannello operativo
2. Copertura esterna 5. Protezione del mandrino 6. Perno
3. Perno a S Connettore 8.Base 9.Manopola di regolazione della base

INSTALLATION

1 ). Estrarre la base, la colonna di sollevamento e la maniglia dalla scat di imballaggio. Vite la colonna nella base (lato rack verso l'utente). Manig fissa sul blocco di sollevamento.
2). Regolare il pulsante di sollevamento per la tenuta. Posizionare il bloca a forma di T sul retro dello strumento nel manico e farlo riparare, rende lo strumento equilibrato.
3). Regolare le 3 viti sulla base per mantenere la bolla di livello al centri del cerchio nero.
4). Togliere il cappuccio di protezione posto nella parte inferiore dello strumento.
5) Collegare.

HOW TO USE

1. Preparare il campione liquido da analizzare, versarlo nel becher o contenitore piatto con diametro non inferiore a 70 mm. Controllare il temperatura del campione liquido correttamente. (Variazioni di (La temperatura inciderà direttamente sulla viscosità.)
2. Avvitare la staffa di protezione in senso antiorario ( a forma di T) nell'estremità inferiore dello strumento .
3. Scegliere il mandrino appropriato e avvitarlo in senso antiorario nel connettore.

ATTENZIONE : sollevare leggermente il connettore direzionale quando il mandrino è installato per evitare danni al perno.

1. Girare il pulsante di sollevamento per immergere lentamente il mandrin nel liquido fino a quando il il marcatore sul mandrino (scanalatura o linea marcatura) è allineato con il livello del liquido.
2. Regolare nuovamente il bilanciamento dello strumento.
3. Per garantire una lettura accurata, la temperatura di prova deve essere mantenuta stabile.

In caso contrario la lettura potrebbe variare.

OPERATION

1. Impostazione data e ora :

Accendere, lo strumento visualizzerà la data e l'ora per 3 secondi, quindi strumento entrerà automaticamente nello stato di misurazione. Durante questo periodo, premere OK può essere inserito nello stato di misurazioni. Se si preme AUTO, è possibile impostare la data e l'ora.

Ad esempio:

2018-01-01

ore 12:00:00

2. Impostazione dei parametri :

Tenere premuto il pulsante OK e accendere l'alimentazione, lo strumento mostra:

→Zero: 0,0%

Cicalino: acceso

Velocità in bit: 9600

Lingua: inglese

Premere ▲ per ▼ selezionare, quindi premere AUTO. Premere e ▲

▼ per modificare i parametri. Premere OK per confermare.

Ci sono due modi per uscire dallo stato impostato ed entrare nello stato misurazione.

A. Tenere premuto AUTO per circa 2 secondi; si uscirà dalle impostazior e i parametri modificati non verranno salvati.
B. Tenere premuto il tasto OK per circa 2 secondi; si uscirà dalle impostazioni e i parametri modificati verranno mantenuti.

1). Intervallo di impostazione zero: 0,0%-1,0%, ad esempio, l'impostazione è 0,5% durante la misurazione, se la coppia è inferiore allo 0,5% e i va di viscosità mostrano 0.

2). Con ▲ per scegliere Zero, premere AUTO, "XX%" lampeggia,

quindi premere ▼ per modificare % e premere OK per confermare.

3). Impostazione del cicalino

Con ▲ per scegliere Buzzer. Premere AUTO, "ON" e "OFF"

lampeggiano e premere OK per confermare.

4). Impostazione del bit rate

Con ▲ per scegliere il bit rate. Premere AUTO, selezionare 1200, 2400, 4800, 9600, quindi premere OK per confermare.

5). Lingua

Con ▲ per scegliere cinese o inglese.

3. Correzione della deviazione della viscosità

Presa e contemporaneamente, accendendo l'alimentazione, il

viscosimetro mostra:

correzione della viscosità

mandrino: 1 velocità: 6

→CP0: X XX%

CPX: XX .X%

L'intervallo di percentuale di correzione della viscosità è ± 12,5%. CP0 è la percentuale del minimo. CPX è la percentuale di deviazione della viscosità. Ad esempio, la viscosità è 376,2 mpa.s, mandrino n. 1, velocità 6 RPM, il valore di prova è 360 mpa.s. L'errore è (360-376,2) /360= -4,5%, il CPX dovrebbe essere -4,5%. Se il valore di prova è 390 mpa.s, l'errore è (390-376,2) /390= 3,5%, il CPX dovrebbe essere 3,5%.

Come rivedere CPO e CPX :

1.) Scegliere lo stesso mandrino e la stessa velocità di prova.
2). Premere per scegliere CPO o CPX.
3). Premere AUTO,▲ per modificare il valore, quindi premere OK per confermare.

Esci Correzione

1) Tenere premuto AUTO per 2 secondi, uscire; i parametri modificati non vengono conservati.
2). Tenere premuto OK per 2 secondi, uscire e mantenere la modifica parametri.

Dopo aver modificato il CPX, al minimo, se la coppia % non è zero, è necessario immettere il CPO.

4. Funzionamento del pannello :

Accendere l'alimentazione sul retro dello strumento e lo strumento è in standk. Le seguenti informazioni saranno visualizzate sul pannello.

S1 V6 T.....°C

%...CP 000000

1) Se il mandrino 1 viene utilizzato a 6 giri/min, è possibile premere direttamente il pulsante di avvio sul pannello per avviare il test. Quando i val visualizzati diventano stabili, leggere il valore CP. (Per rendere stabile la lettura, se la viscosità è relativamente bassa, ruotare il mandrino di circa 3-5 rotazioni; se la viscosità è relativamente alta, ruotare il mandrino di circa 1-2

rotazioni.)

2) Se ciò che l'utente sceglie non è il valore predefinito S1 e V6, premere il pulsante di selezione mandrino e di selezione velocità per entrare nello stato di selezione, quindi premere il pulsante di conferma per confermare. Una volta completata la configurazione, premere il pulsante di avvio per avviare il test.

NOTA: i mandrini S0\~S4 e V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 scorreranno ripetutamente.

Spiegazioni:

S: S sta per numero del mandrino. S1 si riferisce al mandrino 1. (valore predefinito)

V: indica la velocità di rotazione. V6 si riferisce a 6 giri/min. (valore predefini T:.....°C: Temperatura

%......: Percentuale del valore di prova rispetto al valore totale dell'intervallo di misura.

Cp: mPa·S Valore di viscosità

Ad esempio: se la viscosità del liquido da testare è stimata in 3000 mPa si consiglia di scegliere la combinazione S2, V6 o S3, V0,3.

Per le correlazioni tra la combinazione di velocità del mandrino e di rotazione e il corrispondente intervallo di viscosità, fare riferimento alla tabella seguente.

Tabella di misura NDJ-5S

Rotating speed\Rotor	0#	1#	2#	3#	4#
6 rotations	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	10	100		500	2000	10000

NDJ-9S tabella di misura

Rotating speed\Rotor	0#	1#	2#	3#	4#
0.1 rotations 6000		60000	30	0000	120	0000	6000000
0.3 rotations 2000		20000	10	0000	40	0000	2000000
0.6 rotations 1000		10000	50	000	200000	1000000
1.5 rotations 400		4000		20000	80	000	400000
3 rotations 200		2000		10000	40	000	200000
6 rotations 100		1000	50	00	20000	100000
12 rotations 50		500		2500	10	000	50000
30 rotations 20		200	10	00	4000	20000
60 rotations 10		100	50	00	2000	10000

Attenzioni

1. Quando questo viscosimetro funziona a temperatura ambiente, la tolleranza della temperatura di prova dovrebbe mantenersi entro ± 0.1^ . In caso contrario, la precisione della misurazione sarà sostanzialmente influenzata.

2. Prestare attenzione ai valori di prova e alle loro percentuali dell'intero intervallo di misurazione. Quando i numeri sono troppo alti o troppo bassi, la velocità del mandrino o di rotazione deve essere modificata per mantenere la percentuale entro il 15%\~85%. In caso contrario, la precisione della misurazione sarà compromessa.

3. Il viscosimetro deve essere utilizzato con tensioni e frequenze consentite. In caso contrario, la precisione della misurazione sarà compromessa.

4. Fare attenzione quando il mandrino è montato o smontato. Sollevare leggermente il connettore di direzione. Non maneggiarlo con troppa forza.

5. Mantenere puliti il mandrino e il connettore direzionale dopo l'uso.

6. Quando lo strumento cade, deve essere tenuto con le mani per evitare vibrazioni che potrebbero danneggiare il perno.

7. Quando lo strumento viene spostato o trasportato, il connettore di direzione deve essere coperto dal cappuccio di protezione.

8. Molti liquidi in sospensione, emulsioni, polimeri ad alta viscosità e altri liquidi ad alta viscosità sono liquidi non newtoniani, i cui valori di viscosità cambiano con le variazioni della velocità di taglio e del tempo. È normali che i risultati del test possano essere diversi su diversi mandrini, velocità rotazione o tempo.
9. Per ottenere una misurazione accurata, prestare attenzione ai seguenti punti:

1). Controllare accuratamente la temperatura del liquido in esame.
2). Mantenere uniforme la temperatura ambiente.
3). Mantenere il mandrino e il liquido da testare sotto costante temperatu a allo stesso tempo in modo da mantenere lo stesso temperatura per entrambi.
4). Utilizzare un mandrino più grande con una velocità di rotazione più elevata per basse liquido ad alta viscosità. Utilizzare un mandrino più piccolo con velocità inferiore per liquidi ad alta viscosità.
5). Mantenere pulita la superficie del mandrino.

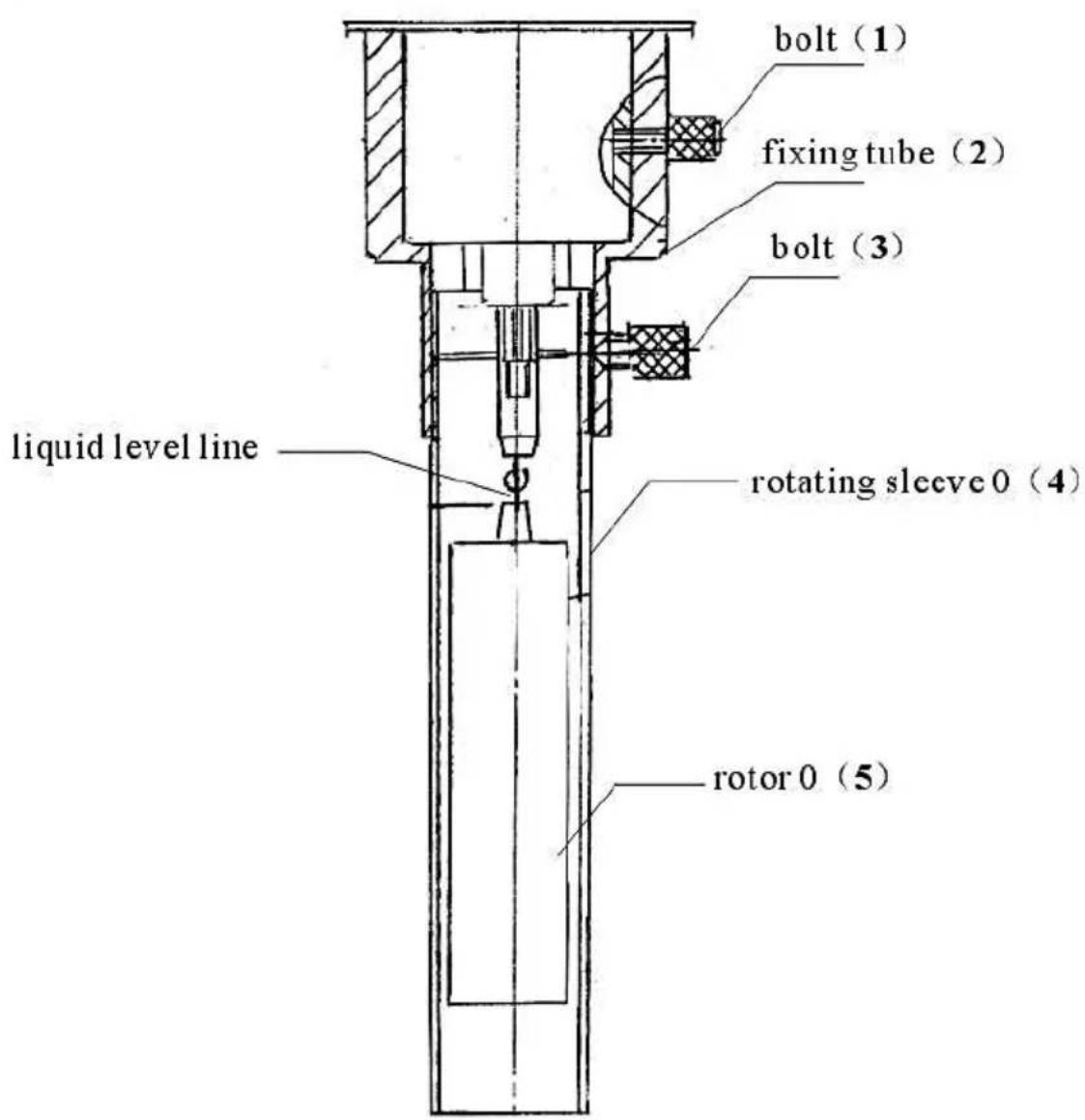

No. 0 SPINDLE

Procedura di installazione:

Avvitare il perno 0 (5), posizionare il tubo di fissaggio (2), avvitare il bullone (1) e fissarlo. mettere il manicotto rotante 0 (4), avvitare saldamente il bullone (3) e fissarlo .

N. 0 tavolo mandrino

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Appendice: Procedura di installazione e utilizzo del mandrino 0. 1). Dovrebbe essere preso in considerazione il funzionamento dei

componenti dello strumento quando viene utilizzato il mandrino 0.

2) Versare 25\~30 ml del liquido da testare nel manicotto inferiore.
3). Posizionare delicatamente la provetta esterna dal basso verso l'alto su manicotto di fissaggio e fissarla. (Sulla provetta c'è una scanalatura a forma di V)
4). Lo stesso metodo di cui sopra si applica quando si utilizza una prove senza fondo. Prendere la scanalatura a V sulla parete interna della provetta esterna come linea di livello immersa per il mandrino 0 quando provetta esterna e il mandrino sono immersi nel liquido.

MAINTENANCE

1. Pulire regolarmente la calotta e i componenti interni del viscosimetro, in particolare la testa di misura, per evitare contaminazioni e proliferazione batterica.
2. Non utilizzare detergenti acidi o alcalini.
3. I viscosimetri richiedono una calibrazione frequente per garantire accuratezza e ripetibilità. Si consiglia di calibrare prima di ogni utilizzo, calibrando a diverse temperature. (Si prega di far calibrare da tecnici professionisti.)
4. Prestare attenzione a evitare collisioni e cadute durante l'uso, in particolare della testa di misurazione.

Lista imballaggio

Nome	Quantità
digitale ( dispositivo master )	1
Asta di sollevamento e cursore	1
Staffa di protezione	1
Mandrini n.1,2,3,4	1 per ciascuno
Mandrini n.0	1
Cavo di alimentazione	1
Manuale d'uso	1
