MANUAL DE USUARIO NDJ-9S Vevor

Soporte técnico y certificado de garantía electrónica

1. Antes de la aplicación, es necesario comprender todos los procedimientos de seguridad, incluidos los de alimentación del instrumento, agua y presión.
2. Asegúrese de que se comprendan y sigan plenamente todos los procedimientos operativos seguros: incluida la seguridad personal, pero también la seguridad de los instrumentos y las muestras.
3. Sin fuertes interferencias electromagnéticas, vibraciones drásticas ni gases corrosivos en las proximidades del instrumento.

Eliminación correcta :

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19/UE El símbolo que muestra un contenedor de basura tachado indica que el producto

requiere una recogida selectiva de residuos en la Unión Europea. Esto se aplica al producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto

de recogida para reciclar dispositivos eléctricos y electrónicos.

MODEL AND PARAMETERS

Modelo	NDJ-5S	NDJ-9S
Entrada del	CA 100-240 V 50/60 Hz
Adaptador de	9W
Clasificación	12 V CC, 2 A
Rango de medició	1~100000	10~6000000mpa.s
Precisión de la	+/-1% (líquido newtoniano)
Tipo de rotor	1#, 2#, 3#, 4#( El husillo 0 es opcional
Velocidad	6/12/30/60 RPM	0,1/0,3/0,6/1,5/3/6/12/30/60

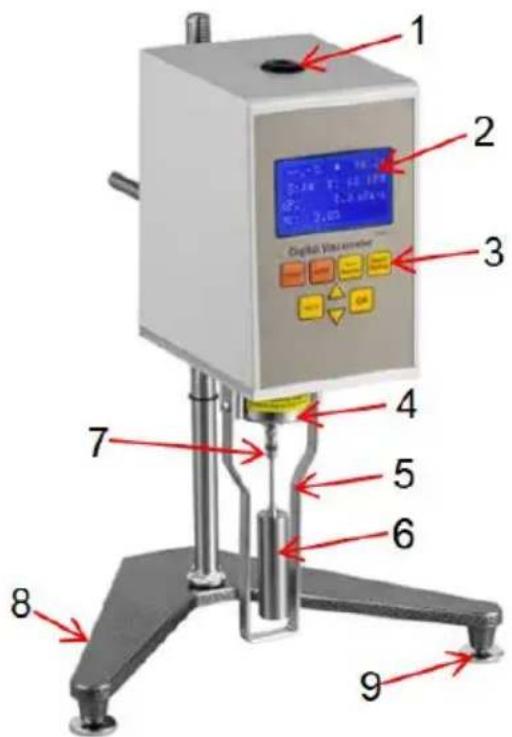

STRUCTURE DIAGRAM

1 2 Digital Volummeter 3 4 5 6 7 8 9

1. Vial de nivel 2. Pantalla LCD 3. Panel de operación
2. Cubierta exterior 5. Protección del husillo 6. Husillo

Husillo S Conector 8.Base 9.Base Perilla de ajuste

INSTALLATION

1 ). Saque la base, la columna de elevación y el mango de la caja de embalaje. Tornillo la columna en la base (lado del rack hacia el usuario) Arreglar el mango sobre el bloque de elevación.
2) Ajuste el botón de elevación para que quede bien apretado. Coloque bloque en forma de T en la parte trasera. del instrumento en el mango fijarlo, haciendo que el instrumento equilibrado.
3). Ajuste 3 tornillos en la base para mantener la burbuja de nivel en el centro del círculo negro.
4) Retire la tapa protectora de la parte inferior del instrumento.
5) Enchufar.

HOW TO USE

1. Prepare la muestra líquida que se va a analizar, viértala en un vaso precipitados o Contenedor plano con un diámetro no inferior a 70 mm. Controlar el temperatura de la muestra líquida correctamente. (Variaciones de (La temperatura afectará directamente la viscosidad).
2. Atornille el soporte de protección en sentido antihorario (en forma de en el extremo inferior del instrumento.
3. Elija el husillo apropiado y atorníllelo en sentido antihorario. Conector ATENCIÓN: levante ligeramente el conector de dirección cuando esté instalado el husillo para evitar dañar el pivote.
4. Gire el botón de elevación para sumergir lentamente el husillo en el líquido hasta que El marcador en el husillo (ranura o línea de marcado) está alineado con el nivel del líquido.
5. Ajuste nuevamente el balance del instrumento.
6. Debe mantener estable la temperatura de prueba para garantizar una lectura precisa.

De lo contrario, la lectura puede fluctuar.

OPERATION

1. Configuración de fecha y hora :

Encienda el instrumento y mostrará la fecha y la hora durante 3 segundo. Luego, el instrumento ingresará automáticamente al estado de medición. Durante este período, presione OK para ingresar al estado de medición. presiona AUTO, puede configurar la fecha y la hora.

Como:

1 de enero de 2018

12:00:00

2. Configuración de parámetros :

Mantenga presionado el botón OK y encienda el instrumento; el instrumento muestra:

→Cero: 0,0 %

Zumbador: ON

Tasa de bits: 9600

Idioma:inglés

Pulse y para seleccionar, luego pulse AUTO. Pulse y para modificar parámetros. Pulse OK para confirmar.

Hay dos formas de salir del estado establecido y entrar en el estado de medición.

A. Mantenga presionado AUTO sin soltarlo durante aproximadamente 2 segundos, saldrá de la configuración y los parámetros modificados no se guardarán. B. Mantenga presionado OK sin soltarlo durante aproximadamente 2 segundos, saldrá de la configuración y mantendrá los parámetros modificados.

1) Rango de ajuste a cero: 0,0%-1,0%, por ejemplo, el ajuste es 0,5% a medir, si el torque es menor a 0,5% y los valores de viscosidad muestra 0.

2) Con y para elegir Cero, presione AUTO, "XX%" parpadeará, luego presione y para modificar %, y presione OK para confirmar.

3) Ajuste del timbre

Con y para seleccionar el timbre, presione AUTO, parpadearán "ON" y "OFF" y presione OK para confirmar.

4) Configuración de la velocidad de bits Con y Para seleccionar la velocidad de bits, pulse AUTO, seleccione 1200, 2400, 4800, 9600 y, a continuación, pulse OK para confirmar. 5) Idioma

Con y Elegir chino o inglés.

3. Corrección de la desviación de la viscosidad

Sostener y al mismo tiempo y al encender el aparato el viscosímetro muestra:

corrección de viscosidad

Husillo: 1 Velocidad: 6

→CP0: X XX %

Precio del producto: XX,X %

El rango de porcentaje de corrección de viscosidad es ± 12,5%. CP0 es el porcentaje de ralentí. CPX es el porcentaje de desviación de viscosidad.

Por ejemplo, la viscosidad es 376,2 mpa.s, husillo n.° 1, velocidad 6 RPM, evalor de prueba es 360 mpa.s. El error es (360-376,2) /360= -4,5%, el CPX

debe ser -4,5%. Si el valor de prueba es 390 mpa.s, el error es (390-376,2)

/390= 3,5% , el CPX debe ser 3,5%.

Cómo revisar el CPO y el CPX :

1.) Elija el mismo husillo y velocidad de prueba.
2) Prensa para elegir CPO o CPX.
3) Pulse AUTO,▲ para modificar el valor, pulse OK para confirmar.

Corrección de salida

1) Mantenga presionado AUTO durante 2 segundos, al salir, los parámetros modificados no se conservan.
2) Mantenga pulsado OK durante 2 segundos, salga y conserve los cambios modificados. parámetros.

Luego de modificar el CPX, en ralentí, si el % de torque no es cero, se de ingresar el CPO.

4. Funcionamiento del panel :

Encienda el instrumento en la parte posterior y el instrumento se pondrá en modo de espera. La siguiente información se mostrará en el panel.

S1 V6 T.....°C

%...CP 000000

1) Si el husillo 1 se utiliza a 6 RPM, se puede presionar directamente el bo de inicio en el panel para iniciar la prueba. Cuando los valores de la pantall se estabilicen, lea el valor CP. (Para que la lectura sea estable, si la viscosidad es relativamente baja, gire el husillo unas 3-5 rotaciones; si la viscosidad es relativamente alta, gire el husillo unas 1-2 rotaciones).

2) Si lo que el usuario elige no es el valor predeterminado S1 y V6, presior el botón de selección de husillo y de selección de velocidad para ingresar al estado de selección, luego presione el botón de confirmación para confirmar. Cuando haya terminado la configuración, presione el botón de inicio para iniciar la prueba.

NOTA: Los husillos S0\~S4 y V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 se desplazarán y mostrarán repetidamente.

Explicaciones:

S: S representa el número de husillo. S1 se refiere al husillo 1. (valor predeterminado)

V: S representa la velocidad de rotación. V6 se refiere a 6 RPM. (valor predeterminado)

T:.....°C: Temperatura

%.....: Porcentaje del valor de prueba del valor total del rango de medición.

Cp: mPa·S Valor de viscosidad

Por ejemplo: si la viscosidad del líquido a probar se estima en 3000 mF se recomienda elegir la combinación S2, V6 o S3, V0.3.

Para conocer las correlaciones entre la combinación de velocidad del husillo y de rotación y el rango de viscosidad correspondiente, consulte I siguiente tabla.

Tabla de rango de medición del NDJ-5S

Rotating speed\Rotor	0#	1#	2#	3#	4#
6 rotations	100	1000	5000	20000	100000
12 ations	50	500	2500	10000	50000
30 ations	20	200	1000	4000	20000
60 rotations	10	100		500	2000	10000

NDJ-9S tabla de rango de medición

Rotating speed\Rotor	0#	1#	2#	3#	4#
0.1 rotations 6000		60000	30	0000	120	0000	6000000
0.3 rotations 2000		20000	10	0000	40	0000	2000000
0.6 rotations 1000		10000	50	000	200000	1000000
1.5 rotations 400		4000		20000	80	000	400000
3 rotations 200		2000		10000	40	000	200000
6 rotations 100		1000	50	00	20000	100000
12 rotations 50		500		2500	10	000	50000
30 rotations 20		200	10	00	4000	20000
60 rotations 10		100	50	00	2000	10000

Atenciones

1. Cuando este viscosímetro funciona a temperatura ambiente, la tolerancia de la temperatura de prueba debe mantenerse dentro de ±0,1 °C. De lo contrario, la precisión de la medición se verá sustancialmente afectada.

2. Preste atención a los valores de prueba y sus tasas porcentuales de todo el rango de medición. Cuando los números son demasiado altos o demasiado bajos, se debe cambiar la velocidad del husillo o de rotación para mantener el porcentaje. Entre el 15% y el 85%. De lo contrario, la precisión de la medición se verá afectada.

3. El viscosímetro debe utilizarse con los voltajes y frecuencias permitidos. De lo contrario, la precisión de la medición se verá afectada.

4. Tenga cuidado al montar o desmontar el husillo. Levante ligeramente el conector de dirección. No lo manipule con demasiada fuerza.

5. Mantenga el husillo y el conector de dirección limpios después de su uso.

6. Cuando el instrumento se caiga, se debe sujetar con las manos para evitar vibraciones que podrían dañar el pivote.

7. Cuando se mueva o transporte el instrumento, el conector de dirección debe cubrirse con una tapa protectora.

8. Muchos líquidos en suspensión, emulsiones, polímeros de alto contenido y otros líquidos de alta viscosidad son líquidos no newtonianos cuyos valores de viscosidad cambian con los cambios de velocidad de corte y tiempo. Es normal que los resultados de la prueba puedan ser diferentes en diferentes husillos, velocidad de rotación o tiempo.
9. Para obtener una medición precisa, preste atención a los siguientes puntos:

1) Controle con precisión la temperatura del líquido probado.
2) Mantener uniforme la temperatura ambiente.
3) Mantener el husillo y el líquido a probar a temperatura constante. temperatura en al mismo tiempo para mantener el mismo temperatura para ambos.
4) Utilice un husillo más grande con mayor velocidad de rotación para u menor Líquido de viscosidad alta. Utilice un husillo más pequeño con menor velocidad para líquidos de alta viscosidad.
5) Mantenga limpia la superficie del husillo.

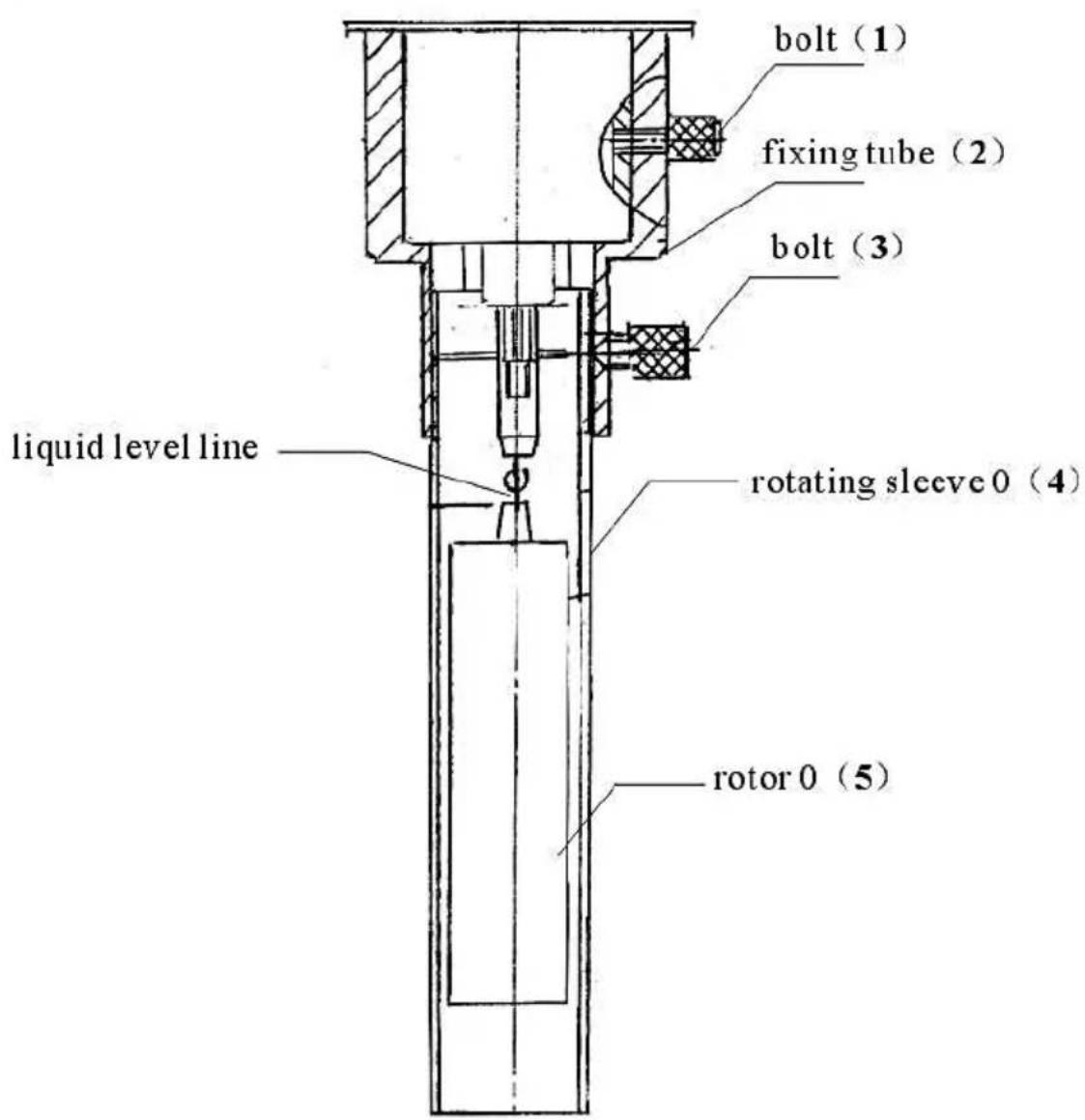

No. 0 SPINDLE

Procedimiento de instalación:

Atornillar el husillo 0 (5), colocar el tubo de fijación (2), atornillar el perno (1) y fijarlo. Coloque el manguito giratorio 0 (4), atornille el perno (3) y apriételo bien.

Mesa de husillo o n0

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Apéndice: Procedimiento de instalación y uso del husillo 0.

1) Se debe considerar el funcionamiento de los componentes del instrumento cuando se utiliza el husillo 0.
2) Vierta entre 25 y 30 ml del líquido a analizar en la manga inferior.
3) Coloque suavemente el tubo de ensayo externo de abajo hacia arriba sobre el manguito de fijación y fijelo. (El tubo de ensayo tiene una ranu en forma de V)
4) El mismo método que el anterior se aplica cuando se utiliza un tubo ensayo sin fondo. Tome la ranura en forma de V en la pared interior de tubo de ensayo exterior como línea de nivel de inmersión para el husillo cuando el tubo de ensayo exterior y el husillo estén sumergidos en el líquido.

MAINTENANCE

1. Limpie periódicamente la carcasa y los componentes internos del viscosímetro, especialmente el cabezal de medición, para evitar la contaminación y el crecimiento bacteriano.
2. No utilice ningún agente de limpieza ácido o alcalino.
3. Los viscosímetros requieren una calibración frecuente para garantizar la precisión y la repetibilidad. Se recomienda calibrarlos antes de cada uso, mientras se calibran a diferentes temperaturas. (Por favor, calibrelo por tecnicos profesionales.)
4. Preste atención para evitar colisiones y caídas durante el uso, especialmente el cabezal de medición.

Lista de embalaje

Nombre	Cantidad
digital ( dispositivo maestro )	1
Barra de elevación y deslizador	1
Soporte de protección	1
Husillos n.° 1, 2, 3 y 4	1 para cada uno
Husillos n.° 0	1
Cable de alimentación	1
Manual de usuario	1
