Produkttyp	Digital rotationsviskosimeter
Märke	Vevor
Modell	NDJ-9S
Mätområde	10 till 6 000 000 mPa·s
Noggrannhet	±1 % (newtonsk vätska)
Rotortyper	1#, 2#, 3#, 4# (0# tillval)
Rotationshastigheter	0,1 / 0,3 / 0,6 / 1,5 / 3 / 6 / 12 / 30 / 60 rpm
Display	LCD-skärm med visning av viskositet, vridmoment och temperatur
Strömförsörjning	Ingång: AC 100-240 V, 50/60 Hz; Adapterutgång: DC 12 V, 2 A
Driftstemperatur	Rumstemperatur, tolerans ±0,1 °C för provet
Huvudfunktioner	Dynamisk viskositetsmätning, val av rotor och hastighet, avvikelsekorrigering, nollställning, RS232-utgång (9600 baud)
Underhåll och rengöring	Rengör regelbundet hölje och mäthuvud; använd inte sura eller alkaliska produkter; frekvent kalibrering rekommenderas
Säkerhet	Undvik elektromagnetiska störningar, vibrationer och korrosiva gaser; hantera rotor och pivot försiktigt; koppla bort före rengöring
Reservdelar och reparerbarhet	Rotorer 0# till 4# tillgängliga; nätadapter; teknisk support via www.vevor.com/support
Förpackningens innehåll	Huvudenhet, lyftstång och glidare, skyddshållare, rotorer 1#-4#, rotor 0#, strömkabel, bruksanvisning

Vanliga frågor - NDJ-9S Vevor

Hur väljer man lämplig spindel och rotationshastighet?

För en vätska med låg viskositet, använd en större spindel med hög hastighet. För hög viskositet, använd en liten spindel med låg hastighet. Se tabellen över mätområden i manualen för att välja lämplig kombination.

Hur nollställer man enheten?

Håll OK-knappen intryckt och slå på enheten. I inställningsläge, välj 'Nolla' med ▲, tryck på AUTO, ändra procentandelen (0,0 till 1,0 %) med ▲/▼, bekräfta sedan med OK.

Vad gör man om viskositetsavläsningen är instabil?

Kontrollera att provets och omgivningens temperatur är stabil (tolerans ±0,1 °C). Se till att spindeln är korrekt nedsänkt vid märket och att det inte finns vibrationer. För lågviskösa vätskor, låt spindeln rotera 3-5 varv före avläsning.

Hur korrigerar man en uppmätt viskositetsavvikelse?

I korrigeringsläge, håll ▲ och ▼ intryckta och slå på enheten. Välj CPO (tomgång) eller CPX (avvikelse) med ▲, tryck på AUTO för att ändra värdet med ▲/▼, bekräfta sedan med OK. Exempel: om verklig viskositet är 376,2 mPa·s och uppmätt 360 mPa·s, är felet -4,5 %, så CPX ska ställas in på -4,5 %.

Hur installerar man spindel nr 0?

Skruva fast spindel 0 på kontakten. Placera fäströret, skruva fast bulten (1) för att fästa den roterande hylsan 0. Häll 25-30 ml vätska i den nedre hylsan, sätt sedan försiktigt in ytterröret och rikta in V-spåret med vätskenivån.

Enheten visar 'CP' med nollor, vad betyder detta?

Symbolen 'CP' visar viskositetsvärdet i mPa·s. Om nollor visas kan det innebära att mätningen inte har startat eller att vridmomentet är under inställt nolltröskel. Tryck på Start-knappen för att starta mätningen.

Vilket är det rekommenderade driftstemperaturområdet?

Viskosimetern fungerar vid rumstemperatur. För bästa noggrannhet ska provets temperatur hållas inom ±0,1 °C. Stora variationer påverkar den uppmätta viskositeten.

Hur rengör man enheten efter användning?

Rengör regelbundet hölje och mäthuvud med en mjuk trasa. Använd inte sura eller alkaliska produkter. Håll spindel och riktningskontakt rena efter varje användning. Undvik att vätska tränger in i enheten.

Vad gör man om den visade vridmomentsprocenten är för hög eller för låg?

Vridmomentsprocenten ska vara mellan 15 % och 85 % av full skala. Om den är för hög, minska rotationshastigheten eller använd en mindre spindel. Om den är för låg, öka hastigheten eller använd en större spindel.

Var kan jag få teknisk support eller ett garantibevis?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Du kan också ladda ner den fullständiga manualen i PDF-format från notice-facile.com.

BRUKSANVISNING NDJ-9S Vevor

Teknisk support och e-garanticertifikat

1. Innan applicering är det nödvändigt att förstå alla säkerhetsprocedurer inklusive instrumentkraft, vatten och tryck.
2. Se till att alla säkra driftsprocedurer är helt förstådda och följs: inklusive personlig säkerhet, men också säkerheten för instrument och prover.
3. Inga starka elektromagneter, drastiska vibrationer, frätande gaser i närheten av instrumentet.

Korrekt avfallshantering :

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till insamlingsstället för återvinning av elektriska och elektroniska apparater.

MODELL OCH PARAMETRAR

Modell	NDJ-5S	NDJ-9S
Adapteringång	AC 100-240 V 50 /60 Hz
Adapterström	9W
Betyg	DC12V 2A
Mätområde	1~100000	10~6000000 mpa.s
Mätnoggrannhet	+/-1 % (Newtonsk vätska)
Rotortyp	1#, 2#, 3#, 4#( S stift 0 är valfritt . )
Rotationshastighet	6/12/30/60 RPM	0,1/0,3/0,6/1,5/3/6/12/30/60
Driftskick	Temperatur: 5-35 °C; Luftfuktighet: ≤80 %

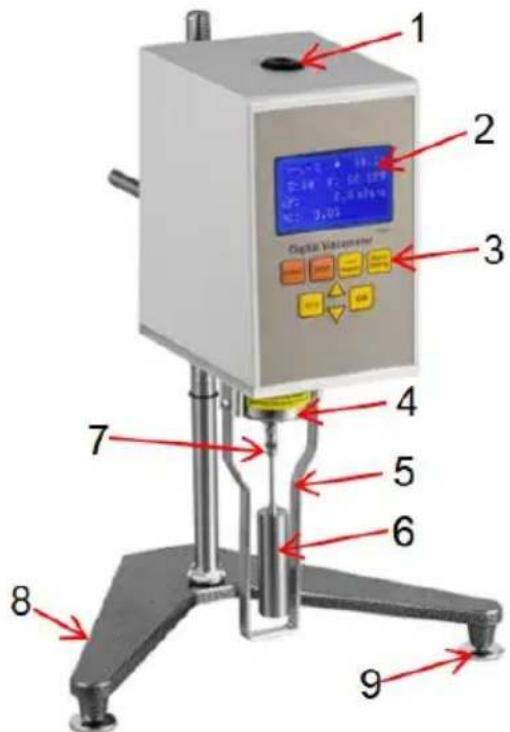

STRUKTURDIAGRAM

1. 1. Nivåglas 2. LCD-skärm 3. Driftpanel

4. Yttre hölje 5. Spindelskydd 6. Stift

7. Spindelanslutning 8. Bas 9. Basjusteringsknopp

INSTALLATION

1). Ta ut basen, lyftpelaren, handtaget från packboxen. Skruva kolonnen i basen (ställsidan mot användaren). Fixa handtaget på lyftblocket.

2). Justera lyftknappen för täthet. Sätt ett T-format block på baksidan av instrumentet i handtaget och fixa det, vilket gör instrumentet balanserad.

3). Justera 3 skruvar på basen för att hålla nivåbubblan i mitten av den svarta cirkeln.

4). Ta av skyddslocket längst ner på instrumentet.

5). Ansluta.

ANVÄNDNING

1. Förbered flytande prov som ska testas, håll det i bägare eller platt behållare med diameter inte mindre än 70 mm. Kontrollera vätskeprovets temperatur korrekt. (Variationer av temperatur kommer att påverka viskositeten direkt.)
2. Skruva moturs skyddsfäste (T-form) i instrumentets nedre ände.
3. Välj lämplig spindel och skruva in den moturs i kontakt.

OBSERVERA: lyft riktningskontakten något uppåt när spindeln är installerad för att undvika skador på svängtappen.

1. Vrid lyftknappen för att sakta sänka ner spindeln i vätskan tills mark på spindeln (spåret eller markeringslinjen) är i linje med vätskenivån.
2. Justera balansen på instrumentet igen.
3. Bör hålla testtemperaturen stabil för att säkerställa korrekt avläsning. Annars kan avläsningen fluktuera.

DRIFT

1. Inställning av datum och tid:

Slå på, instrumentet visar datum och tid i 3 sekunder, sedan går instrumentet automatiskt in i mätläget. Under denna period kan tryck OK föras in i mätläge. Om du trycker på AUTO kan du ställa in datum och

Såsom:

2018-01-01

12:00:00

2. Parameterinställning:

Håll ned OK-knappen och slå på strömmen, instrumentet visar:

→Noll: 0,0 %

Summer: PÅ

Bithastighet: 9600

Språk: engelska

Tryck på och för att välja och tryck sedan på AUTO. Tryck på

▲ och för att ändra parametrar. Tryck på OK för att bekräfta.

Det finns två sätt att lämna det inställda tillståndet och gå in i mättillståndet.

A. Håll AUTO intryckt i cirka 2 sekunder, då lämnar du inställningen och de ändrade parametrarna sparas inte. B. Håll OK intryckt i cirka 2 sekunder, då lämnar du inställningen

och behåller de modifierade parametrarna.

1). Nollinställningsområde: 0,0%–1,0%, till exempel är inställningen 0,5% vid mätning, om vridmomentet är mindre än 0,5%, visar viskositetsvärdena 0. 2). Med och för att välja Noll, tryck på AUTO, "XX%" blinkar, tryck sedan på och för att ändra %, och tryck på OK för att bekräfta. 3). Summerinställning

Med och för att välja Summer. Tryck på AUTO, "PÅ" och "AV" flimmer och tryck på OK för att bekräfta.

4). Bithastighetsinställning

Med och för att välja bithastighet. Tryck på AUTO, välj 1200, 2400, 4800, 9600 och tryck sedan på OK för att bekräfta.

5). Språk

Med och för att välja kinesiska eller engelska.

Håll och samtidigt, och slå på strömmen, visar viskosimetern:

Området för viskositetskorrigering i procent är ± 12,5 %. CP0 är procentandelen av tomgången. CPX är andelen viskositetsavvikelse.

Såsom viskositeten är 376,2 mpa.s, nr 1 spindel, hastighet 6RPM, testvärdet är 360 mpa.s. Felet är (360-376.2) /360= -4.5%, CPX bör vara -4.5%. Om testvärdet är 390 mpa.s är felet (390-376.2) /390= 3.5%, CPX bör vara 3.5%.

Så här reviderar du CPO och CPX :

1.). Välj samma spindel och testhastighet. 2). Tryck för att välja CPO eller CPX.

3). Tryck på AUTO, och följ för att ändra värdet och tryck på OK för att bekräfta.

Avsluta C riktning

1) . Håll AUTO i 2 sekunder, avsluta de ändrade parametrarna bevaras inte. 2). Håll OK i 2 sekunder, avsluta och behåll den modifierade parametrar. Efter modifiering av CPX, under tomgång, om vridmoment % inte är noll, bör CPO matas in.

4. Paneldrift :

Slå på strömmen på baksidan av instrumentet och instrumentet är standby. Följande information kommer att visas på panelen.

S1 V6 T.....°C

%... CP 000000

1) Om spindel 1 används vid 6 RPM, kan du direkt trycka på startknappen på panelen för att initiera testning. När visningsvärdena blir stabila, läs av CP-värdet. (För att göra avläsningen stabil, om viskositeten är relativt låg, vrid spindeln ca 3-5 varv; om viskositeten är relativt hög, vrid spindeln ca 1-2 varv) 2) Om det som användaren väljer inte är standardvärdena S1 och V6, tryck spindelväljaren och hastighetsväljarknappen för att gå in i valstatus, tryck sedan på bekräftelseknappen för att bekräfta. När installationen är klar, tryck på startknappen för att starta testningen.

OBS: Spindel S0~S4 och V0.1/V0.3/V0.6/V1.5/V3/V6/V12/V30/V60 kommer att rulla och visas upprepade gånger.

Förklaringar:

S: Står för spindelnummer. S1 hänvisar till spindel 1. (standardvärde)

V: Står för rotationshastighet. V6 hänvisar till 6 RPM. (standardvärde)

T:.....°C: Temperatur

%......: Testvärdets procentandel av hela värdet av mätområdet.

Cp: mPa·S Viskositetsvärde

Till exempel: Om viskositeten för vätskan som ska testas uppskattas till

3000mPa·S, rekommenderas att välja kombinationen S2, V6 eller S3,

V0.3.

För korrelationerna mellan kombinationen av spindel och rotationshastighet och motsvarande viskositetsområde, se tabellen nedan.

NDJ-5S mätområdestabell

Rotating speed\Rotor	0#	1# 2# 3# 4#
6 rotations	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	100 10500	2000	10000

NDJ-9S mätområdestabell

Rotating speed\Rotor	0#	1#	2#	3#	4#
0.1 rotations	6000	60000	300000	1200000	6000000
0.3 rotations	2000	20000	100000	400000	2000000
0.6 rotations	1000	10000	50000	200000	1000000
1.5 rotations	400	4000	20000	80000	400000
3 rotations	200	2000	10000	40000	200000
6 ions	100	1000	5000	20000	100000
12 rotations	50	500	2500	10000	50000
30 rotations	20	200	1000	4000	20000
60 rotations	10	100	500	2000	10000

Uppmärksamhet

1. När denna viskosimeter fungerar under rumstemperatur bör toleransen för testtemperaturen hållas inom ±0°. Annars kommer mätnoggrannheten att påverkas avsevärt.
2. Var uppmärksam på testvärden och deras procentsatser av hela

mätområdet. När siffrorna är för höga eller för låga bör spindeln eller rotationshastigheten ändras för att behålla procenttalet inom 15%–85%. Annars kommer mätnoggrannheten att påverkas.

1. Viskosimeter ska användas under tillåtna spänningar och frekvenser. Annars kommer mätnoggrannheten att påverkas.
2. Var försiktig när spindeln är monterad eller omonterad. Lyft upp riktningskontakten något. Hantera den inte med stor kraft.
3. Håll spindeln och riktningskontakten rena efter användning.
4. När instrumentet går ner bör det hållas med händerna för att undvika vibrationer som kan skada pivoten.
5. När instrumentet flyttas eller transporteras ska riktningskontakten täckas med skyddslock.
6. Många suspensionsvätskor, emulsioner, högpolymerer och andra högviskösa vätskor är icke-newtonska vätskor, vars viskositetsvärden förändras med förändringar av skjuvhastighet och tid. Det är normalt att testresultaten kan vara olika på olika spindlar, rotationshastighet eller tid.
7. För att få exakt mätning, var uppmärksam på följande punkter: 1). Kontrollera temperaturen på den testade vätskan noggrant. 2). Håll omgivningstemperaturen enhetlig. 3). Håll spindel och vätska som ska testas under konstant temperatur samtidigt för att behålla samma temperatur för båda. 4). Använd större spindel med högre rotationshastighet för låg viskositet i vätska. Använd mindre spindel med lägre varvtal för högviskös vätska. 5). Håll spindelns yta ren.

Skruva på spindel 0 (5) sätt på fäströret (2) skruva på bulten (1) och fixa den sätt på roterande hylsa 0 (4) skruva fast bulten (3) och fixera den.

Skruva på spindeln (0), sätt på fäströret (2), skruva på bulten (1) och fixera den. Sätt på den roterande hylsan (0), skruva fast bulten (3) och fixera den.

Nr 0 spindelbord

Speed	60	30	12	6	3	1.5	0.6	0.3
Range	10	20	50	100

Bilaga: Spindel 0 installationsprocedur och användning.

1). Bör överväga instrumentkomponenternas funktion när spindel 0

används.

2). Häll 25~30 ml vätska som ska testas i den nedre hylsan. 3). Sätt försiktigt det yttre provröret från ner till upp på fixeringshylsan och fixa det. (På provröret finns ett V-format spår) 4). Samma metod som ovan gäller när bottenlöst provrör används. Ta det V-formade spåret på innerväggen av det yttre provröret som den nedsänkta nivålinjen för spindel 0 när det yttre provröret och spindeln är nedsänkta i vätskan.

UNDERHÅLL

1. Rengör skalet och de inre komponenterna på viskosimetern regelbundet, särskilt mäthuvudet, för att undvika kontaminering och bakterietillväxt.
2. Använd inga sura eller alkaliska rengöringsmedel.
3. Viskosimetern kräver frekvent kalibrering för att säkerställa noggrannhet och repeterbarhet. Det rekommenderas att kalibrera före varje användning, medan du kalibrerar vid olika temperaturer. (Var vänlig kalibreras av professionella tekniker.)
4. Var uppmärksam för att undvika kollision och fall under användning, speciellt mäthuvudet.

Packlista

Namn	Kvantitet
D igital viskosimeter ( M aster-enhet)	1
Lyftstång och skjutreglage	1
Skyddsfäste	1
Spindlar nr 1,2,3,4	1 för varje
Spindlar nr.0	1
Nätsladd	1
Användarmanual	1
